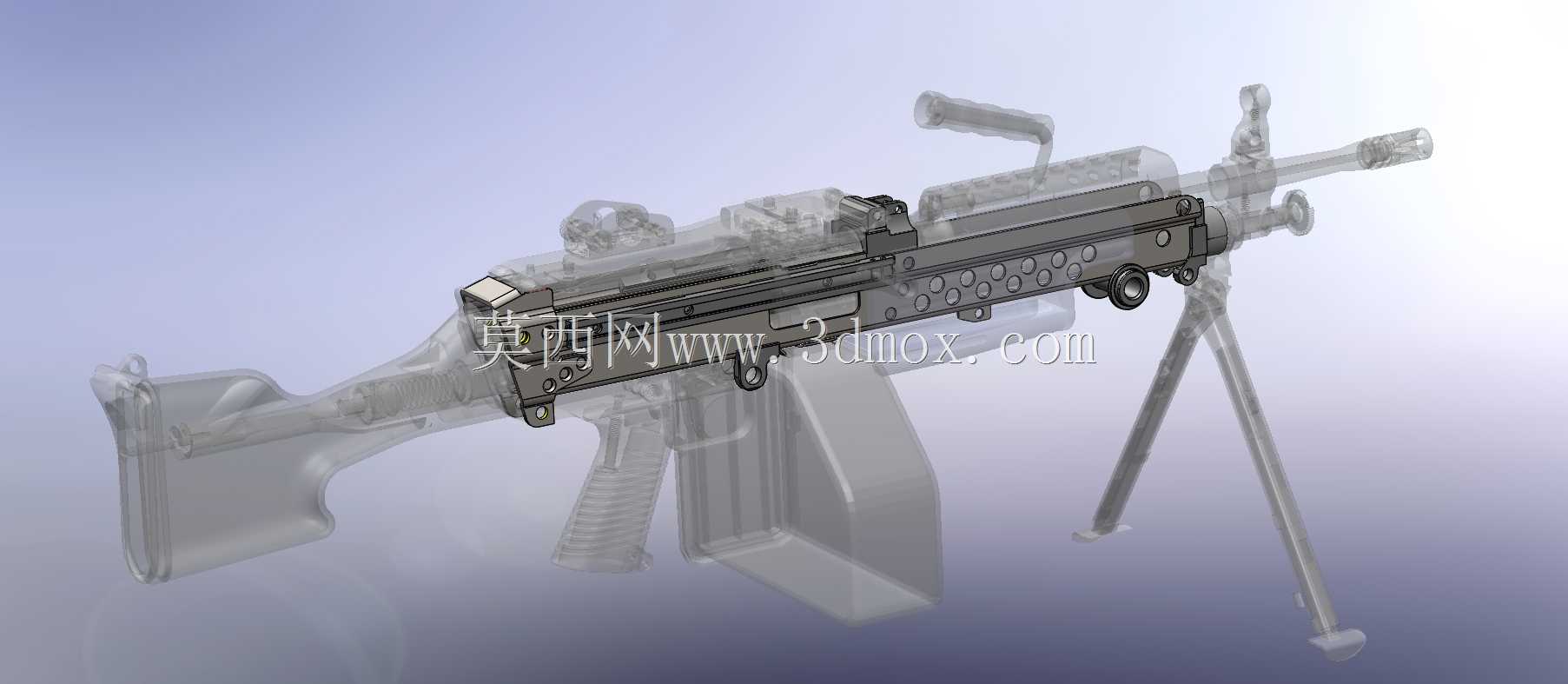

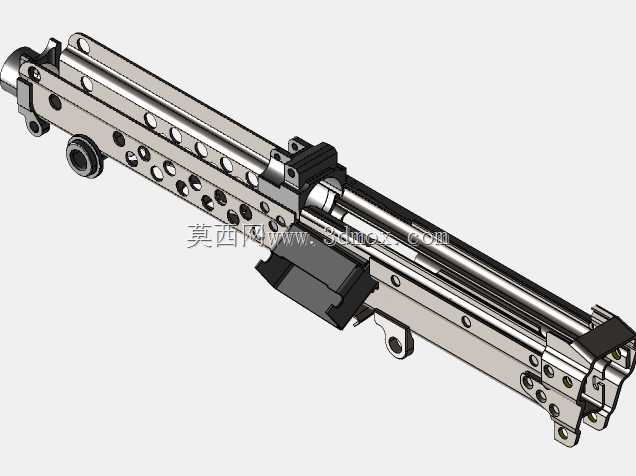

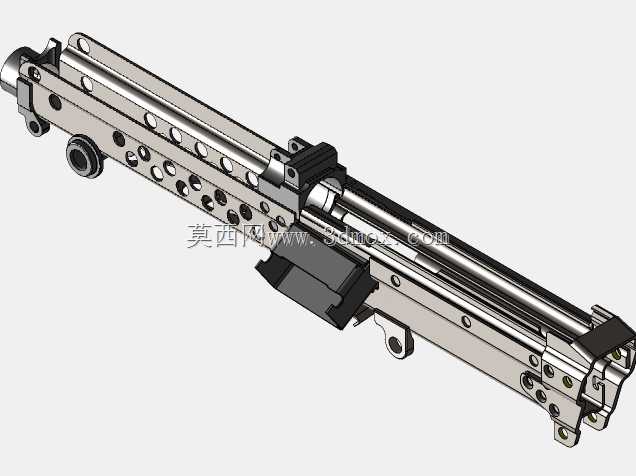

FNMinimiM249机枪接收器焊接组件结构

该焊接组件作为班组支援类轻武器的核心承载基体，主要适配步兵班组伴随火力压制、车载辅助武器架设、固定点位防御布设等多类实战应用场景，是整枪完成自动循环、承载射击载荷、连接各功能模块的核心骨架结构。在实际作战使用中，该部件需要承接枪机往复运动的持续冲击、弹药击发时的膛底反作用力，同时为供弹机构、枪管连接组件、发射机构、枪托连接段、两脚架安装位提供精准的定位基准，其结构强度与装配精度直接决定整枪的射击可靠性、连发精度与全枪使用寿命。从功能特性来看，该焊接组件采用多件冲压钣金件融合机加工定位衬套的焊接成型结构，在保证整体结构刚度满足连发射击载荷要求的前提下，尽可能压缩结构自重，适配轻武器携行机动的使用需求；组件上预留的多组定位孔位分别对应枪管快速更换锁止机构、弹链供弹导板、击发发射机座、拉机柄导槽、两脚架铰接座的安装接口，所有配合面均在焊接完成后做二次精加工处理，消除焊接变形带来的装配偏差，保证各运动部件动作顺畅无卡滞。在设计思路层面，该组件严格遵循公制尺寸体系的中等公差等级要求，针对焊接易变形的薄壁部位设计有内嵌的加强衬筋，在应力集中的膛口承载位置、枪机锁止卡槽位置采用局部加厚的一体冲压结构，减少额外拼接焊缝带来的断裂风险；整体外形轮廓充分考虑人机工效要求，下机匣衔接位置的轮廓贴合射手据枪握持的姿态，供弹口位置的导向曲面做圆弧过渡处理，避免弹链输送过程中出现剐蹭卡弹问题。从外形尺寸与安装边界来看，该组件整体长度适配全枪紧凑化的布局要求，上部的皮卡汀尼导轨安装面与枪管轴线保持严格平行，下部的弹匣/弹箱接口位置预留足够的供弹行程空间，尾部的枪托连接铰点位置保证折叠/固定枪托的开合行程无干涉，两侧的抛壳窗开口尺寸匹配抛壳挺的运动轨迹，前端的两脚架安装位距离枪管轴线的高度适配卧姿射击的据枪姿态，所有外接部件的安装边界均经过干涉校验，保证装配后各部件动作互不干扰，能够在沙尘、泥水等恶劣作战环境下保持稳定的动作可靠性。
