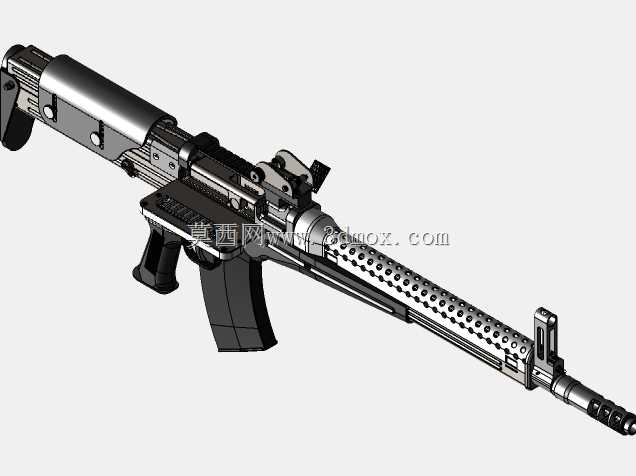

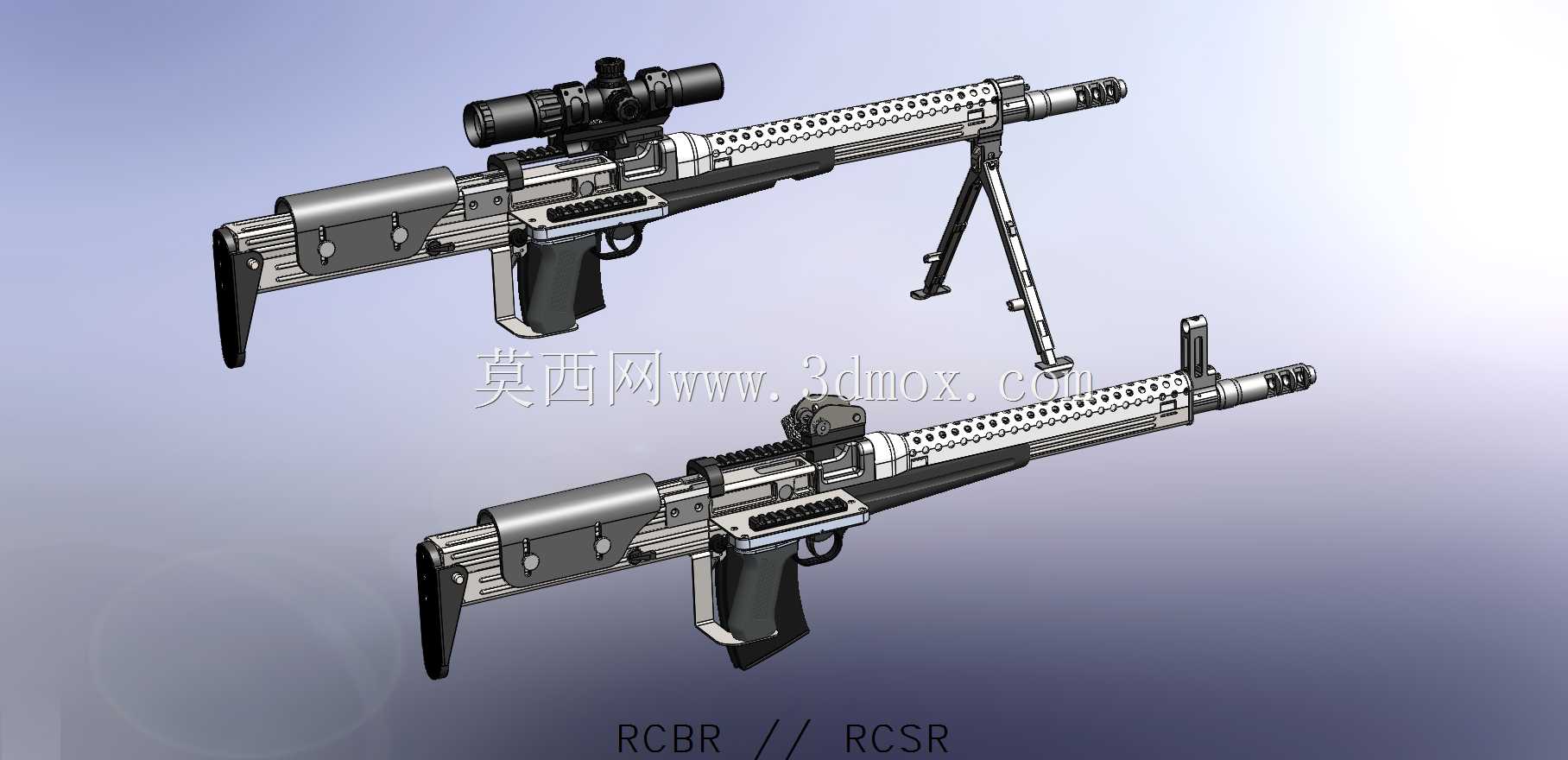

RCBR概念步枪结构设计展示

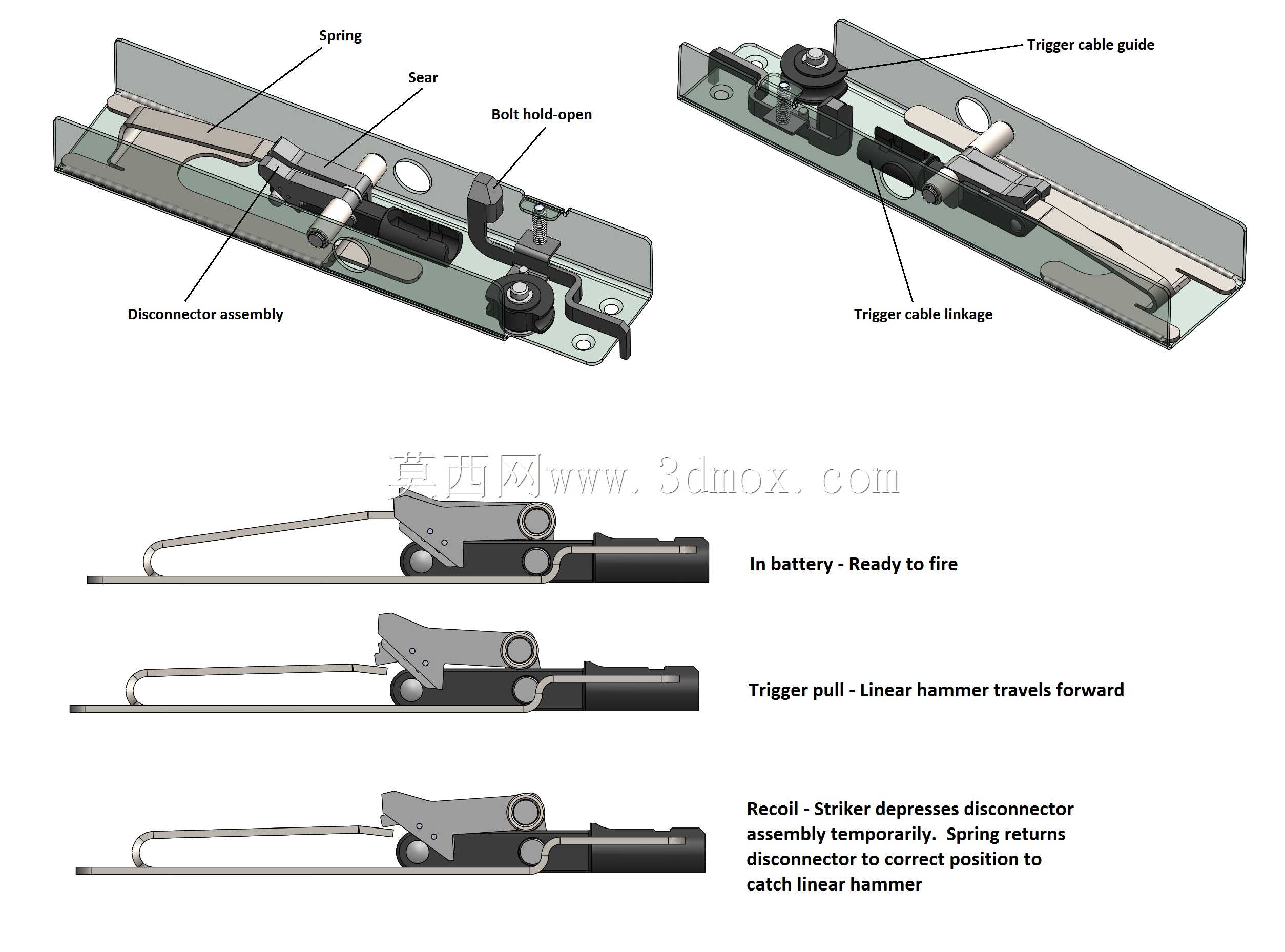

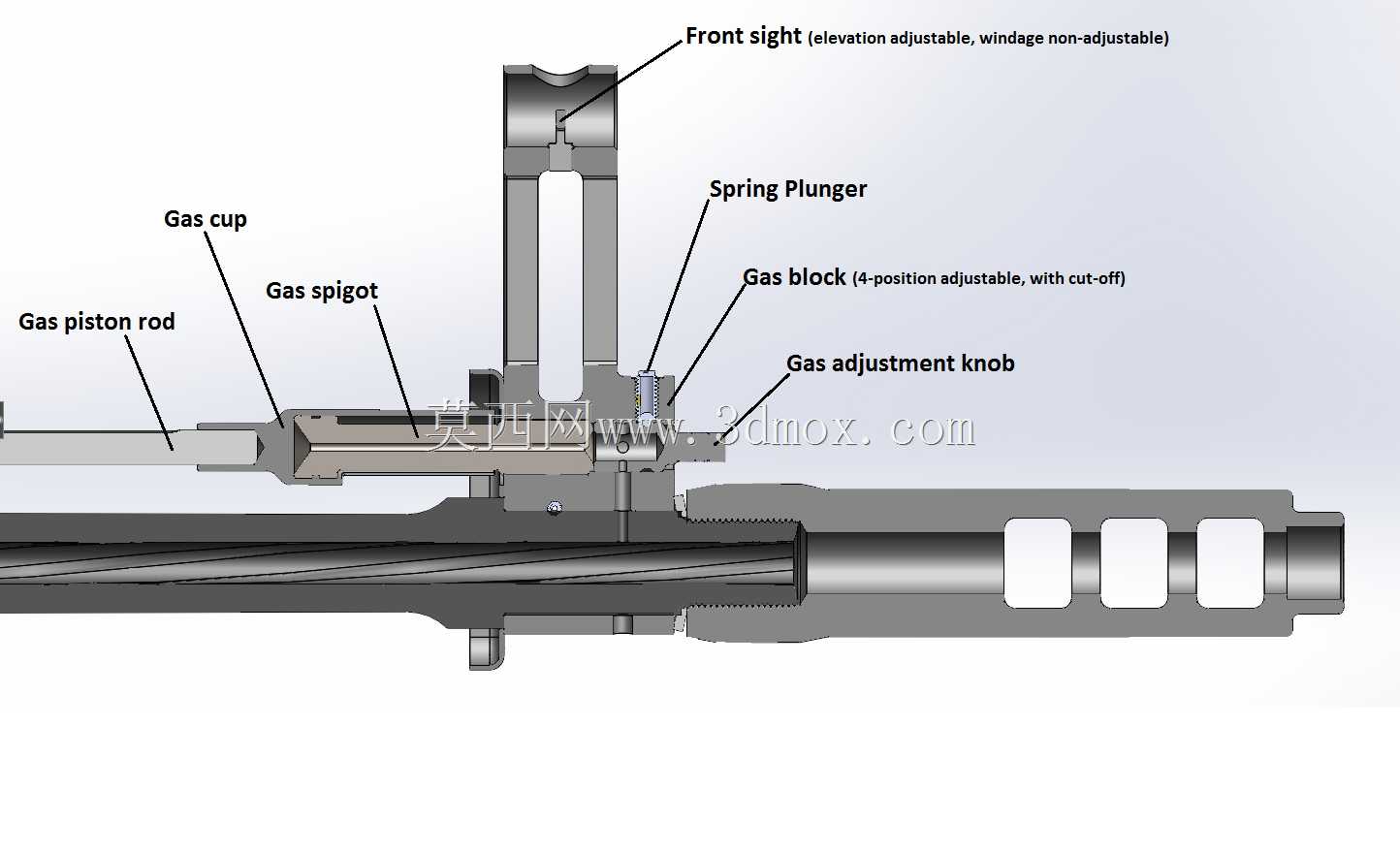

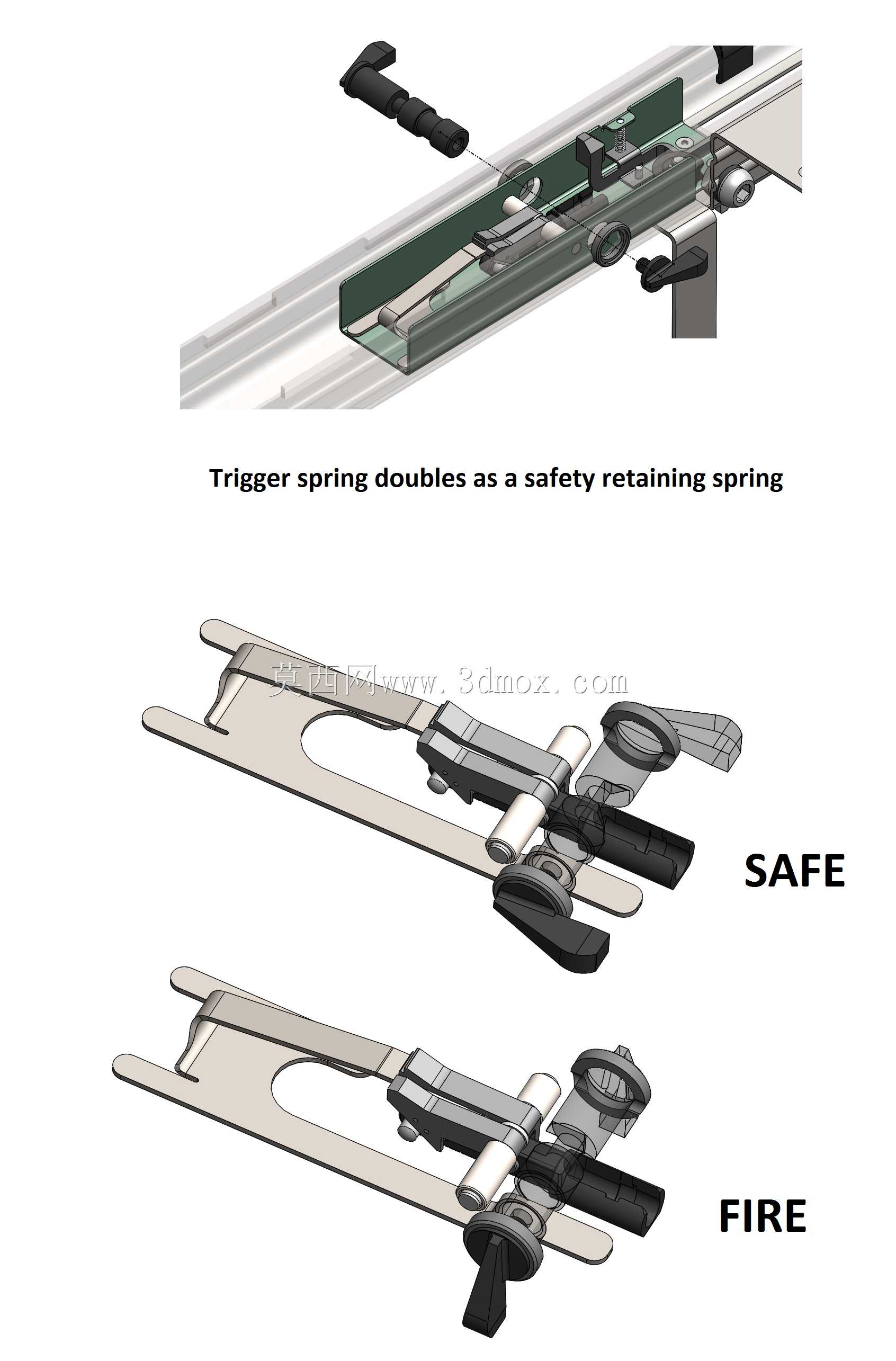

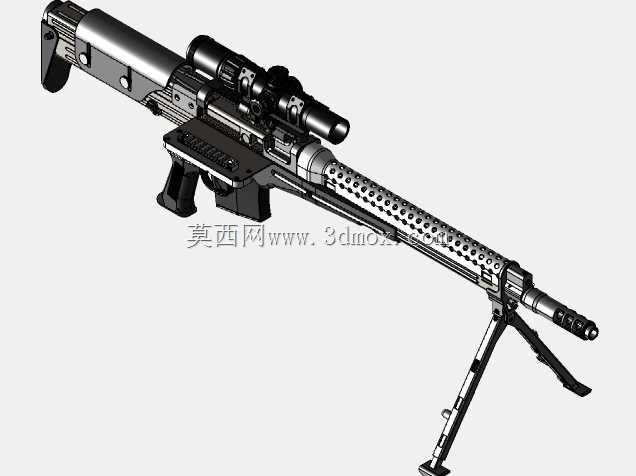

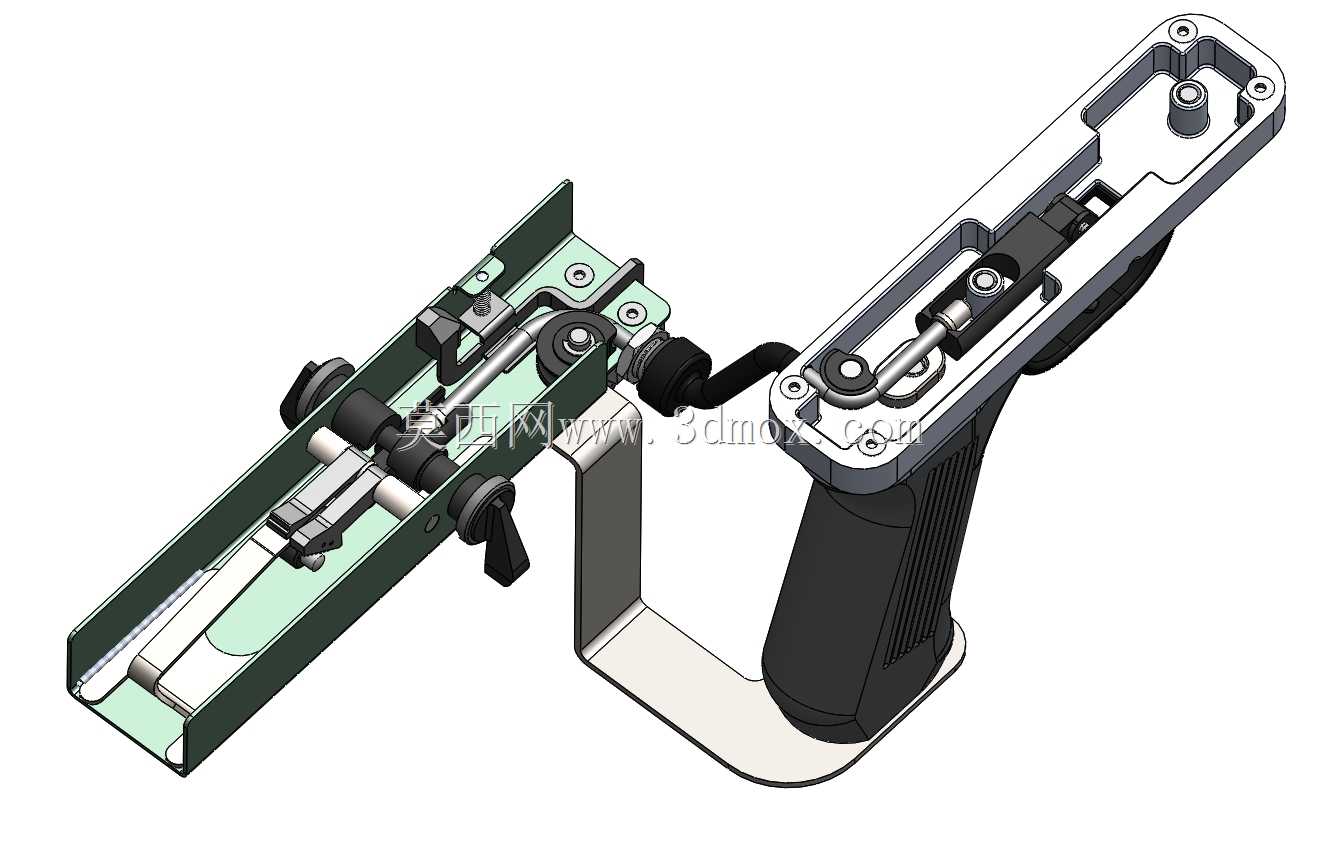

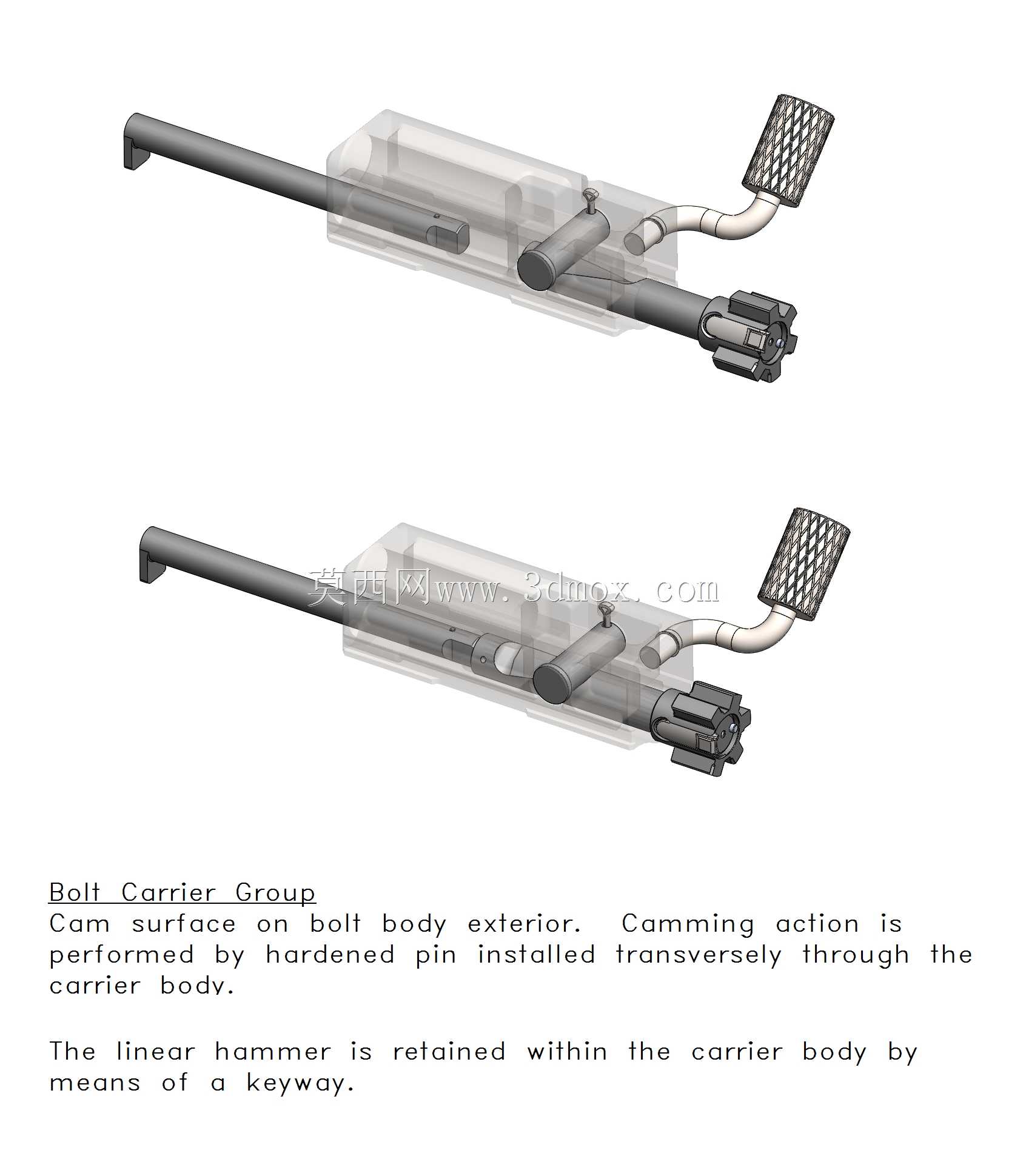

这款概念步枪的三维结构设计，面向轻武器研发验证、战术装备推演、军事科普教具开发等场景，可作为新型轻武器方案迭代的结构参考载体，也能用于战术模拟场景中的装备可视化呈现，为轻武器的人机工程优化、结构布局验证提供直观的三维参照。该枪械定位为兼顾中远距离精确射击与近距离突击需求的多用途轻武器，核心功能围绕可靠供弹、稳定射击、多附件拓展展开，整体采用无托式结构布局，在保证枪管长度满足弹道性能要求的前提下，有效缩短了全枪整体长度，提升了狭窄空间内的携行与操作灵活性。设计过程中参考了多款经典步枪的结构优势，将螺栓固定的镶边弹匣与枪身主体做集成式设计，取消了多余紧固件的外露设计，通过焊接式结构示意强化枪身的整体刚性，弹匣采用底部卡位结构，提升供弹路径的顺畅度与弹匣固定的可靠性。枪身顶部设置全长度皮卡汀尼导轨，可根据任务需求快速适配光学瞄准镜、夜视瞄具、战术指示灯等多种附件，前端护木位置预留多段导轨安装位，可搭配前握把、战术脚架等配件提升不同射击姿态下的稳定性；下置握把采用贴合手型的人体工学弧度设计，降低长时间据枪的疲劳感，枪托部分做了贴合肩部的轮廓优化，减小后坐力传递带来的肩部冲击。设计阶段针对结构缺陷做了多轮优化考量：针对防尘罩开口尺寸做了平衡防护性与操作便利性的调整，避免大开口带来的异物侵入风险；优化扳机组结构强度，避免反复操作带来的齿部磨损脱出问题；调整平衡筒中心与握把的相对位置，避免据枪时的视线遮挡与操作干涉；在气体系统中加入可调节结构，适配不同环境下的导气需求，提升极端环境下的射击可靠性；优化扳机簧参数匹配击发力度，兼顾击发安全性与操作手感；针对螺栓托架的厚重结构做轻量化切口设计，在保证结构强度的前提下降低全枪重量，提升携行便利性。全枪各部件的安装边界做了明确的公差适配设计，弹匣仓与标准规格弹匣的配合间隙控制在合理范围，导轨结构符合通用附件安装尺寸标准，脚架展开与折叠状态均不与枪管、护木产生运动干涉，握把与扳机护圈的间距符合常规手型的操作空间需求，枪托抵肩部分的长度适配不同臂长使用者的据枪姿态，整体结构在满足功能需求的前提下，兼顾了外形的科技感与实际操作的实用性。
