多杆组合式石油钻探钻头结构设计

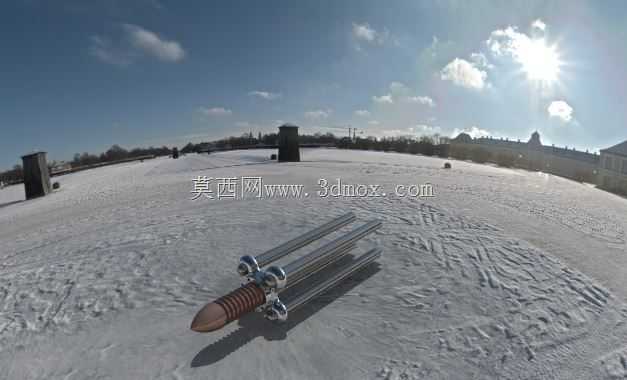

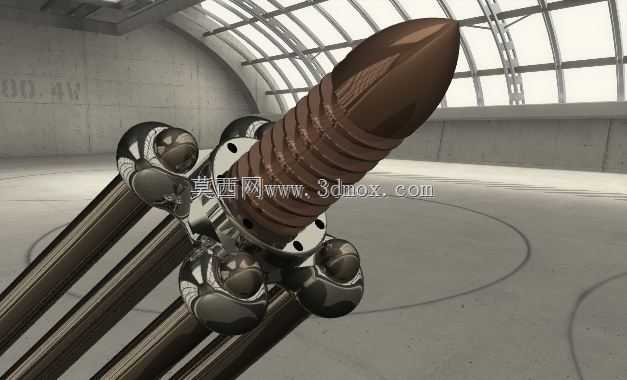

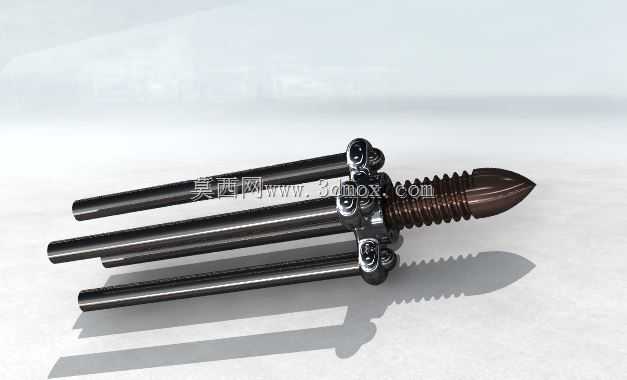

这款多杆组合式钻探钻头，主要面向陆上油气田直井、定向井的中硬地层破岩作业场景，也可适配水文地质勘探、地热井钻探的同类工况，核心作用是在钻压与扭矩的共同作用下，对井下岩层进行切削破碎，配合钻杆柱完成井眼的延伸钻进。从结构设计来看，前端采用锥形布齿的切削头，齿面沿锥面螺旋排布，能在接触岩层时形成连续的切削轨迹，避免局部应力集中导致的齿体崩损，切削头根部的螺纹段采用标准API钻具连接螺纹，可直接与井下动力钻具或钻杆柱对接，螺纹根部设计有退刀槽与应力释放圆角，能有效抵消钻进过程中产生的交变扭矩载荷，减少螺纹根部的疲劳断裂风险。后部平行布置的三根导向杆采用等径圆钢加工，杆体表面做硬化耐磨处理，三根杆沿切削头轴线呈120°圆周均布，杆端通过铰接式连接座与切削头基体相连，连接座内置耐磨衬套，既可以保证导向杆在钻进过程中随切削头同步转动，又能在遇到井壁缩径或岩层倾角变化时，提供微小的径向浮动量，避免整串钻具出现卡滞。设计过程中，优先考虑了井下高温、高磨蚀的作业环境，切削头基体采用高强度合金结构钢整体锻造，布齿槽采用线切割加工保证齿位精度，齿体与基体采用过盈配合加高温钎焊的复合连接方式，能承受120℃以上的井下环境温度，不会出现齿体脱落的问题。导向杆的长度设计参考了常规井眼的扩孔段长度，杆体外径比切削头最大外径小8mm，既能在钻进过程中对井壁起到修整作用，保证井眼直径的一致性，又不会因为杆体与井壁接触面积过大导致额外的钻进阻力。安装边界方面，连接螺纹的规格适配常用的127mm钻杆，整体装配后最大外径适配215.9mm井眼，导向杆的径向跳动量控制在0.2mm以内，可直接适配现有主流钻机的转盘通径与井下动力钻具的输出接口，不需要额外加工过渡接头。实际作业中，这种多杆导向的结构能有效提升钻头的定向稳定性，减少斜井段钻进时的井斜漂移，相比常规单牙轮或PDC钻头，在软硬交错的夹层地层中钻进时，能降低跳钻现象的发生概率，延长单只钻头的进尺寿命。
