5.5毫米口径单发开栓式手枪结构设计

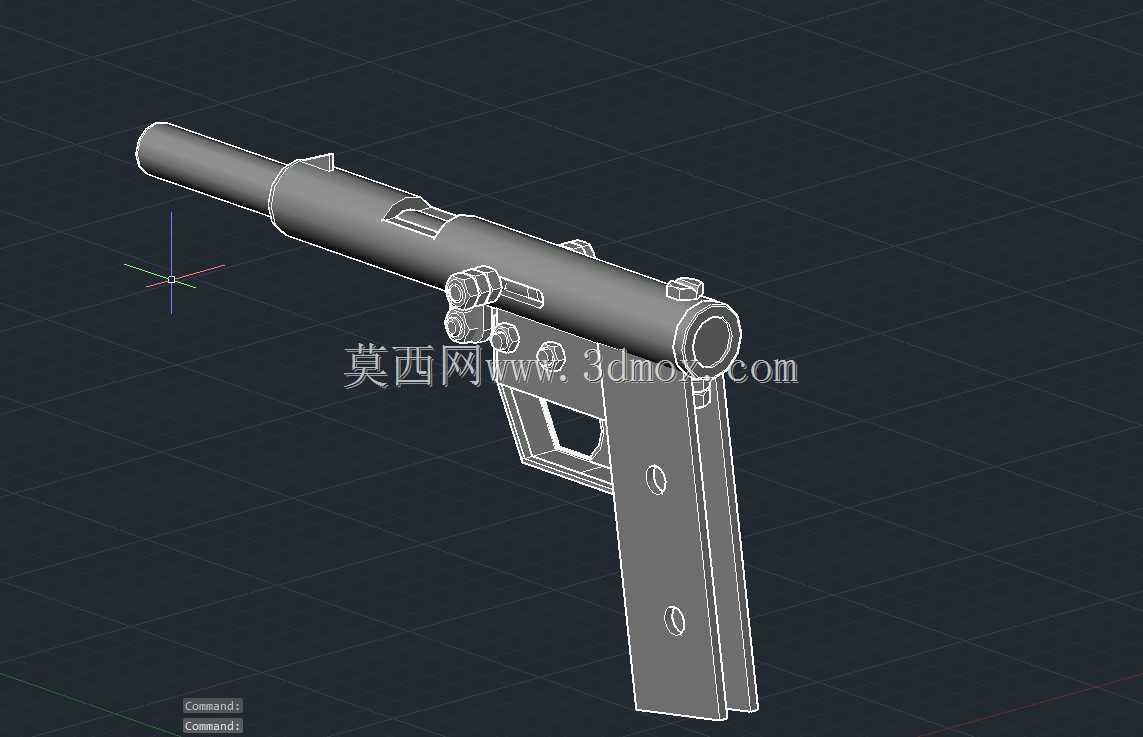

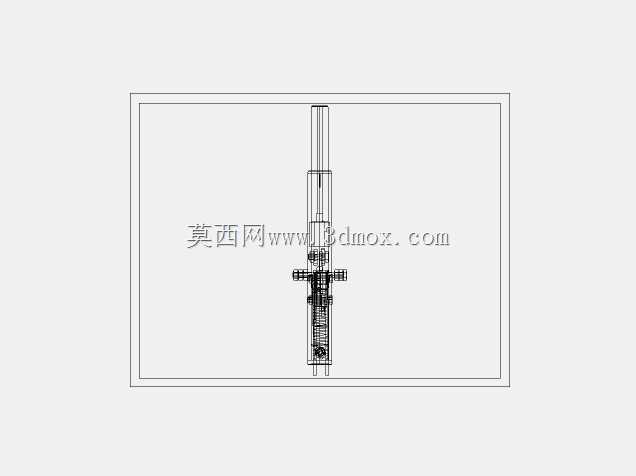

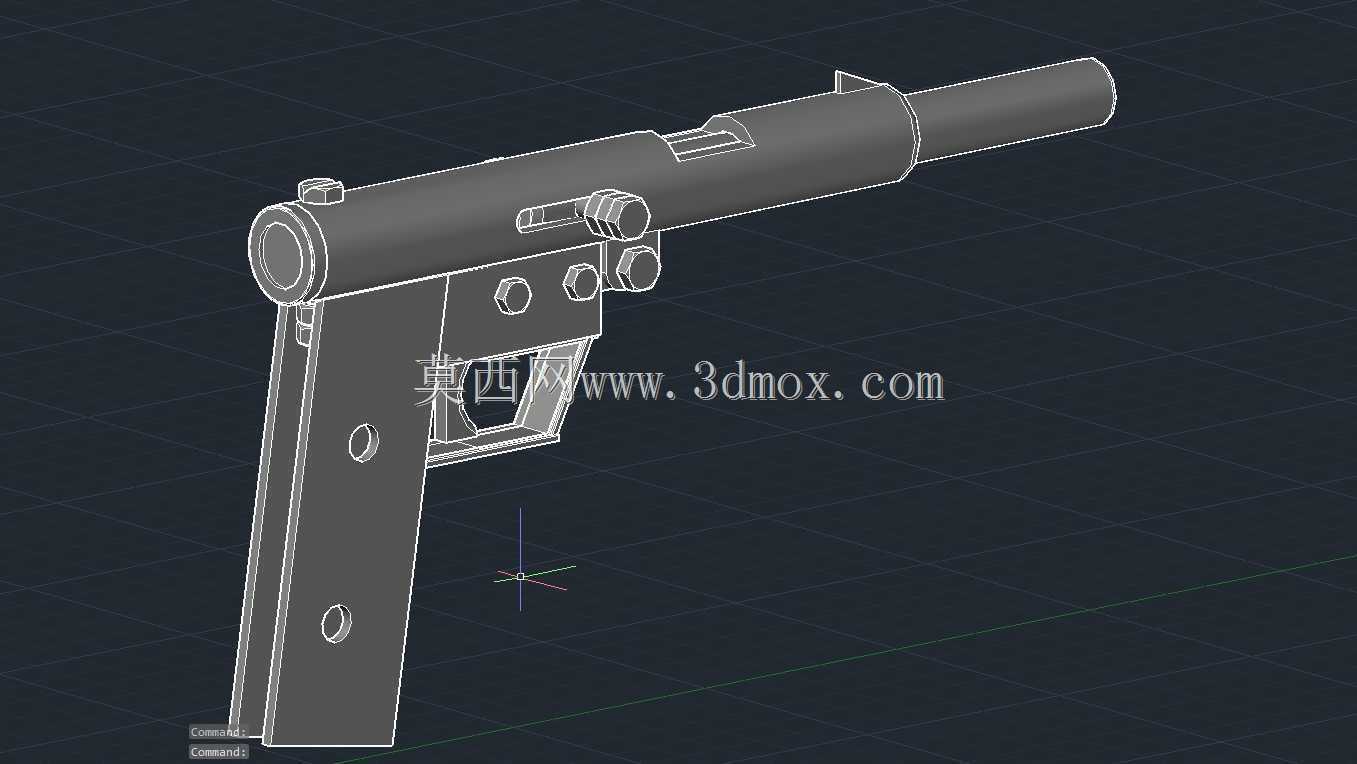

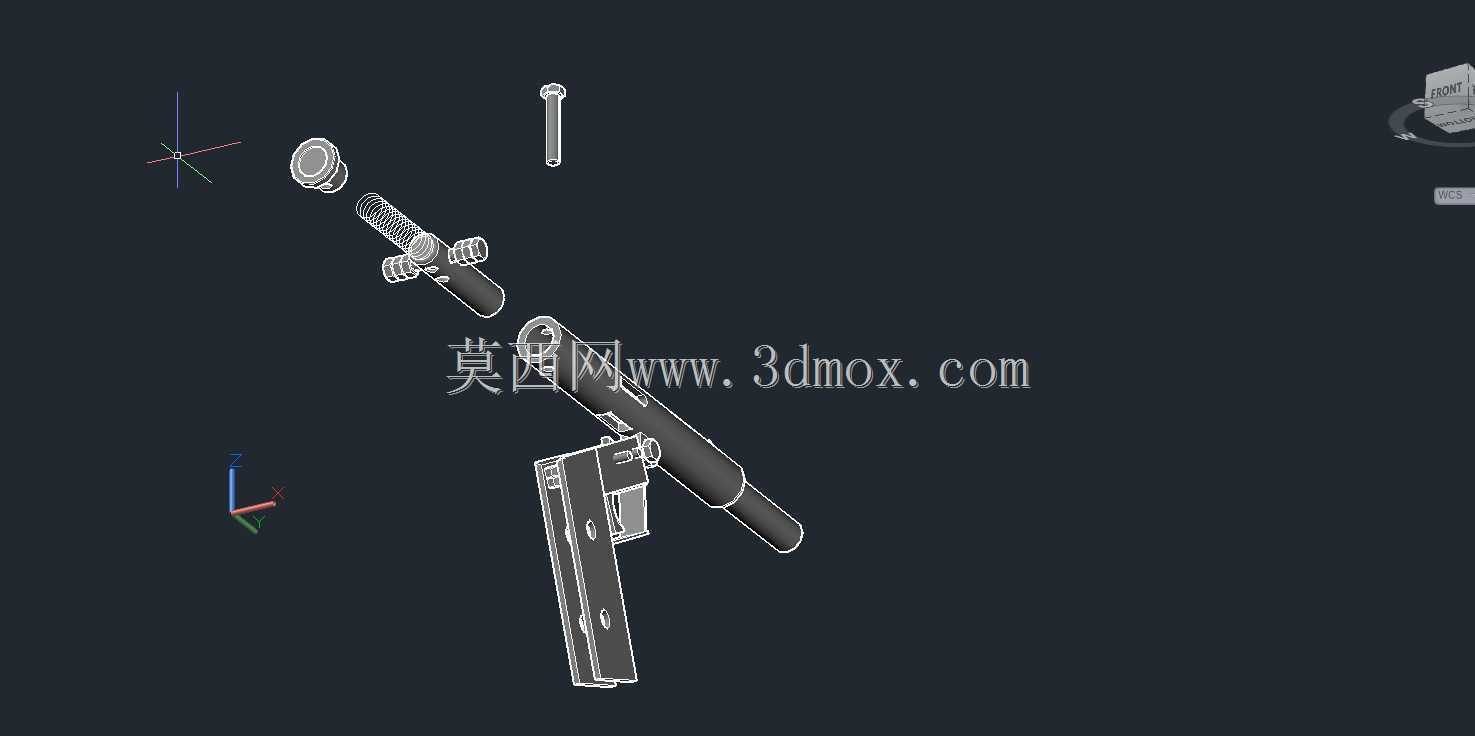

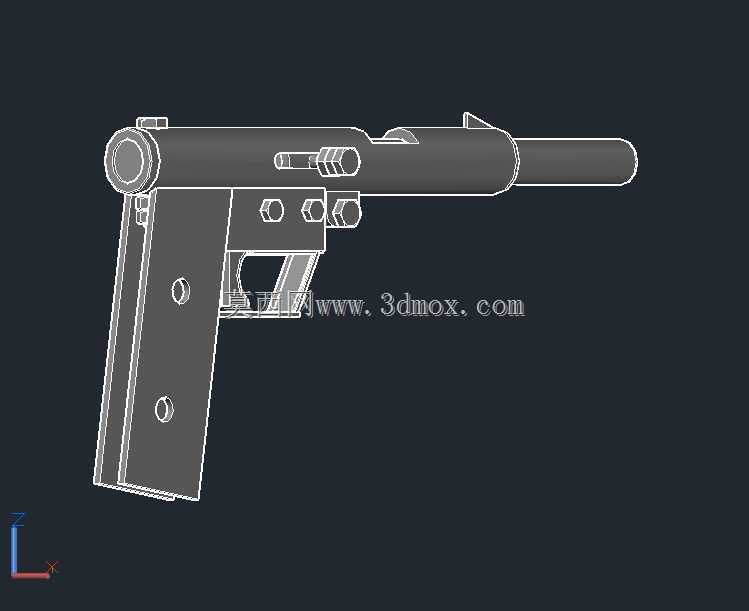

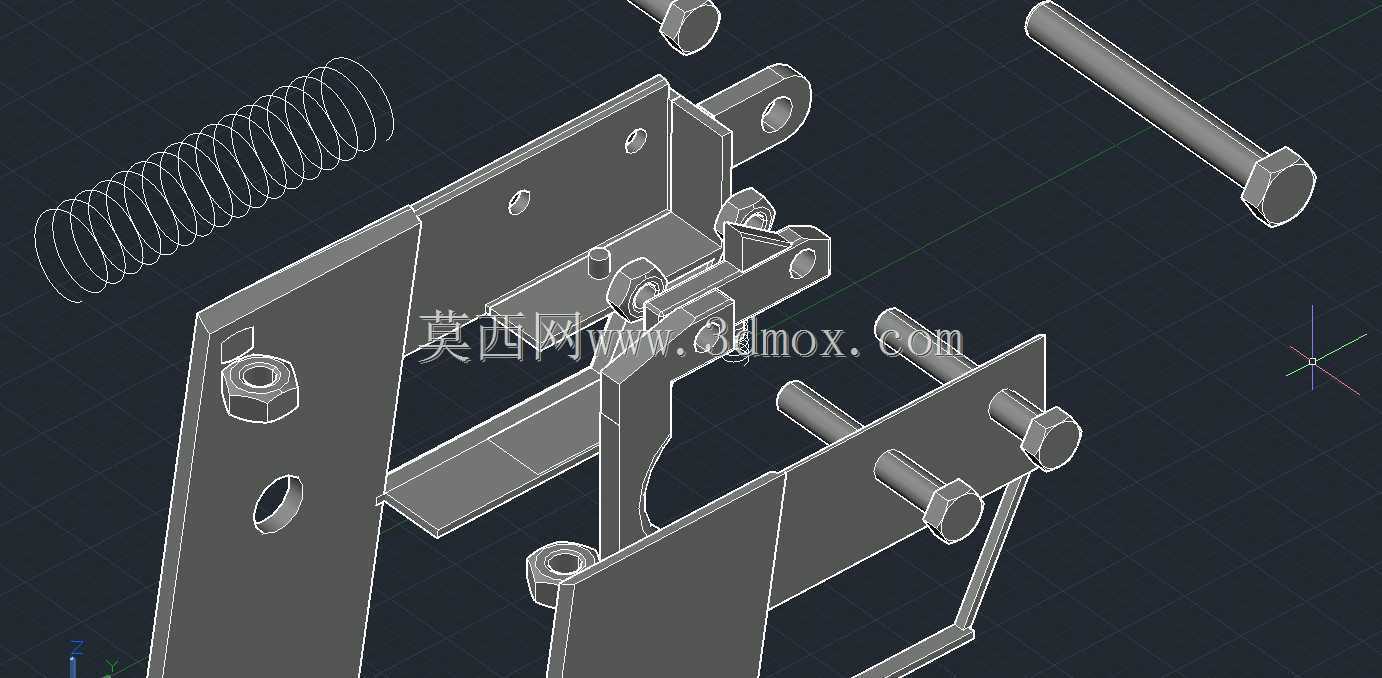

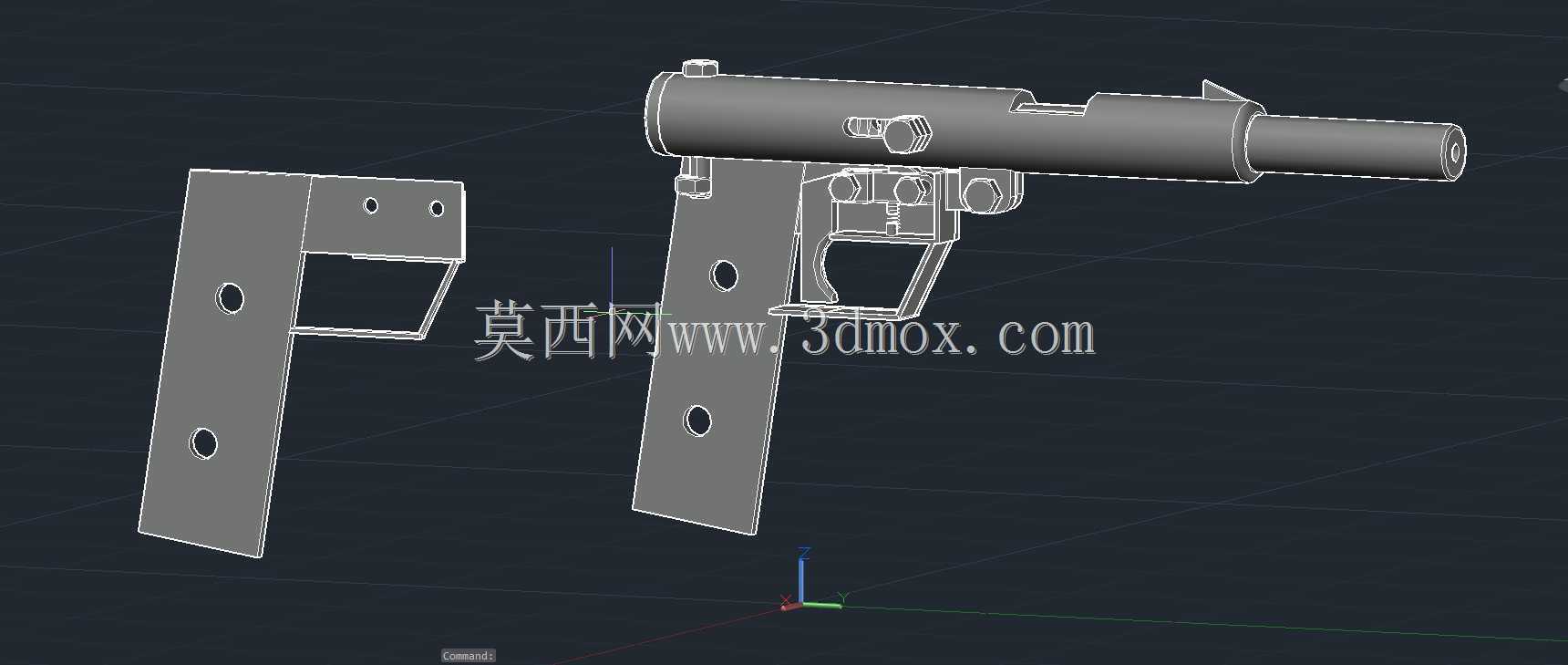

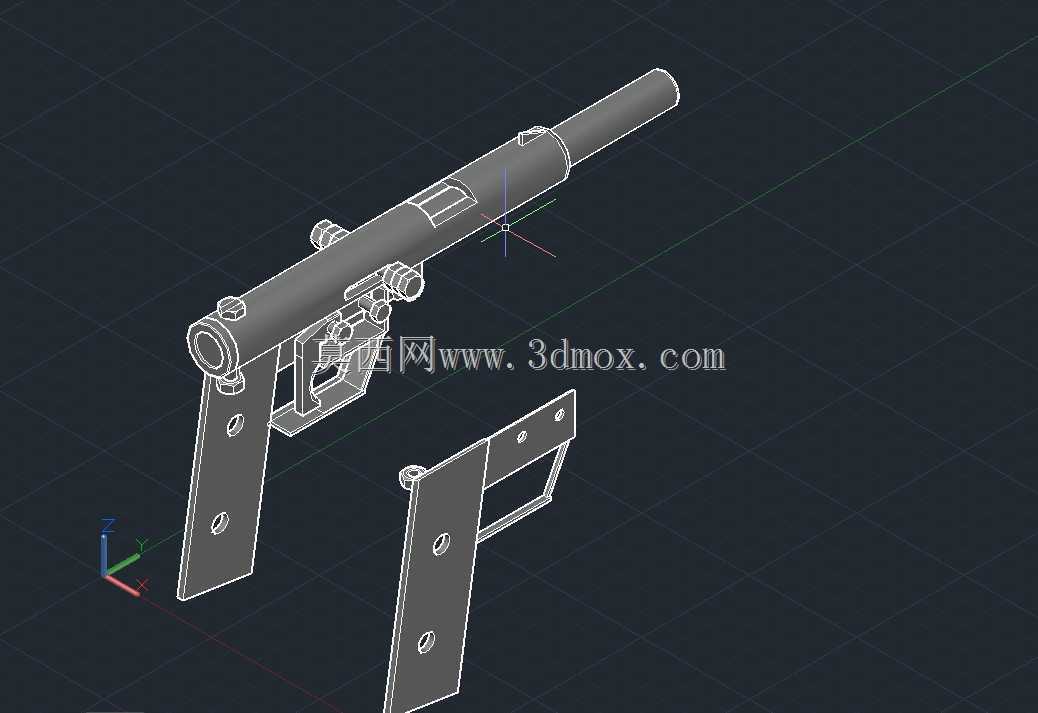

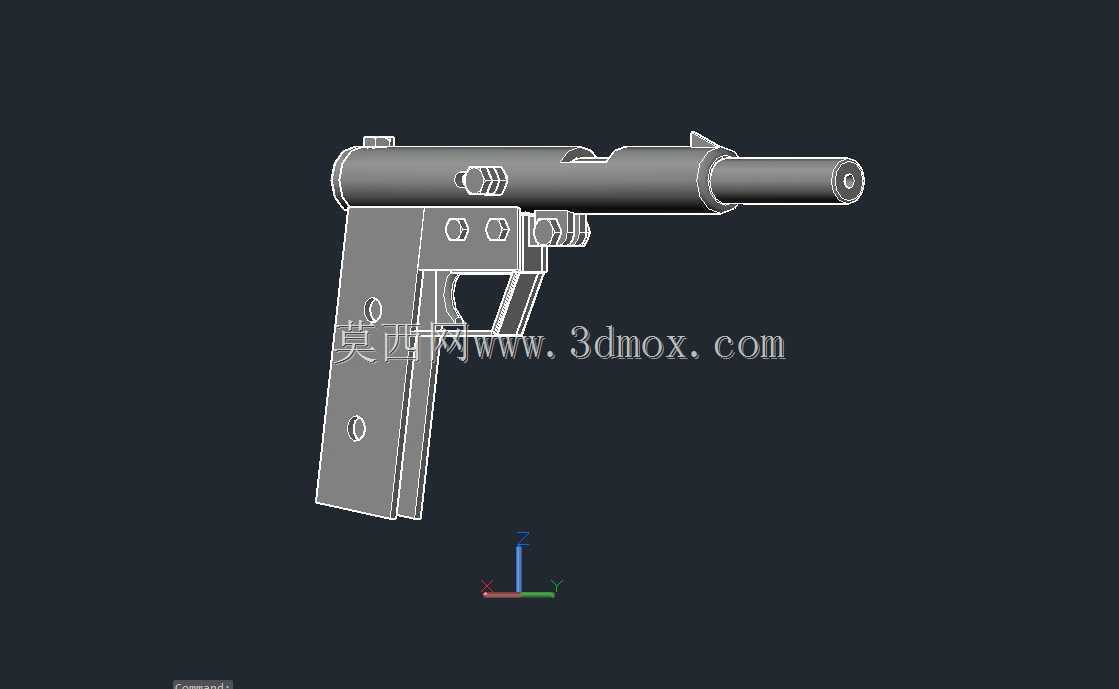

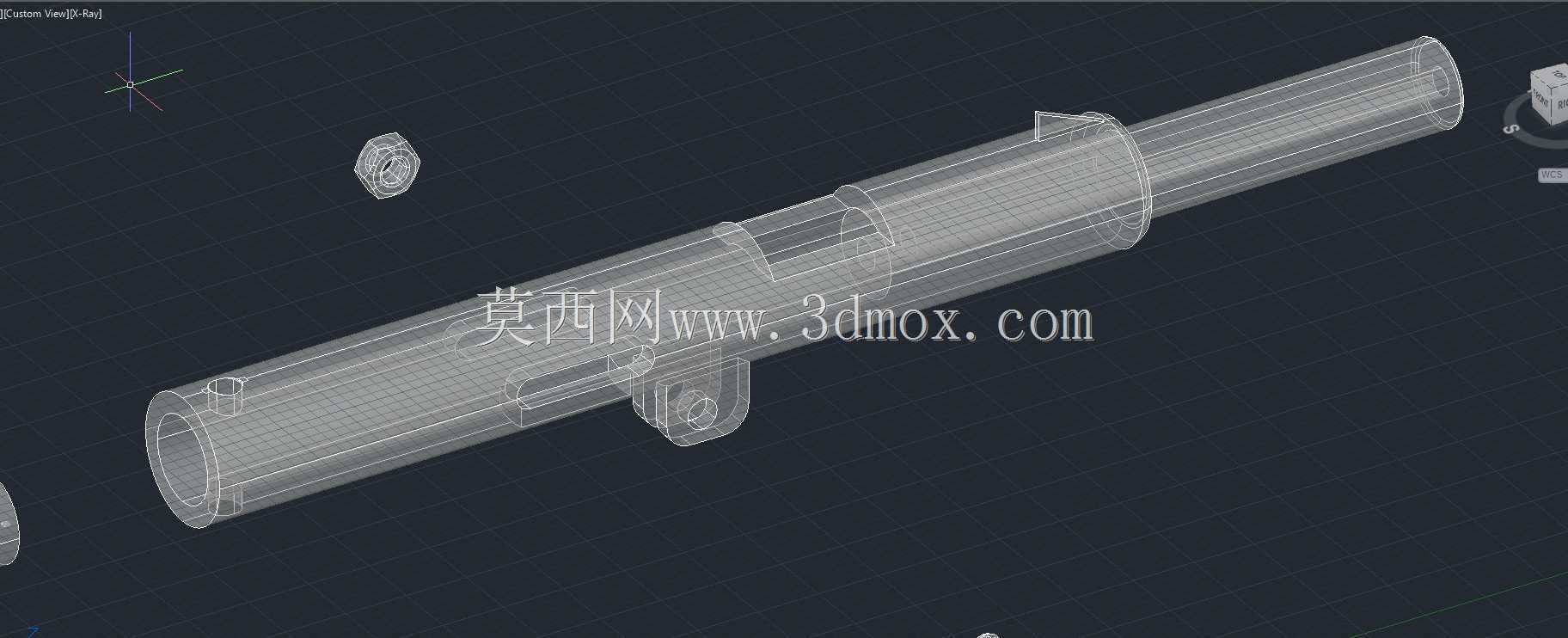

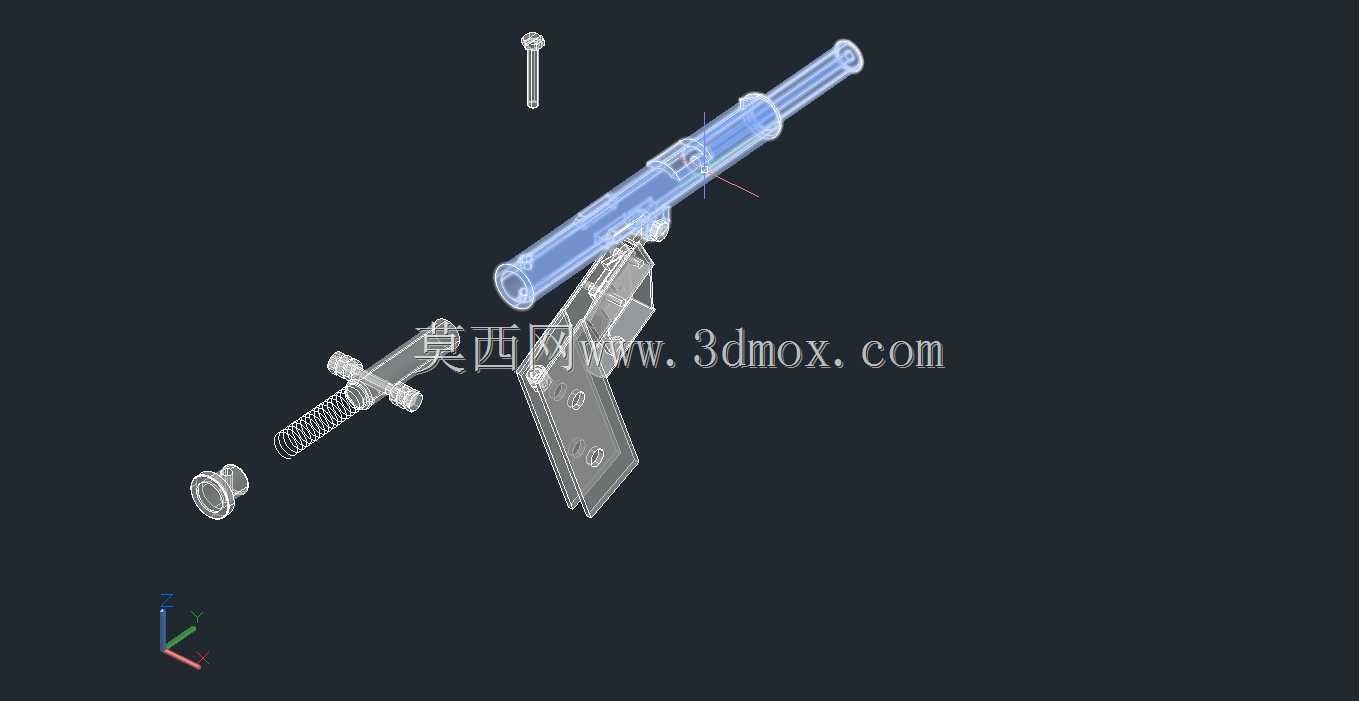

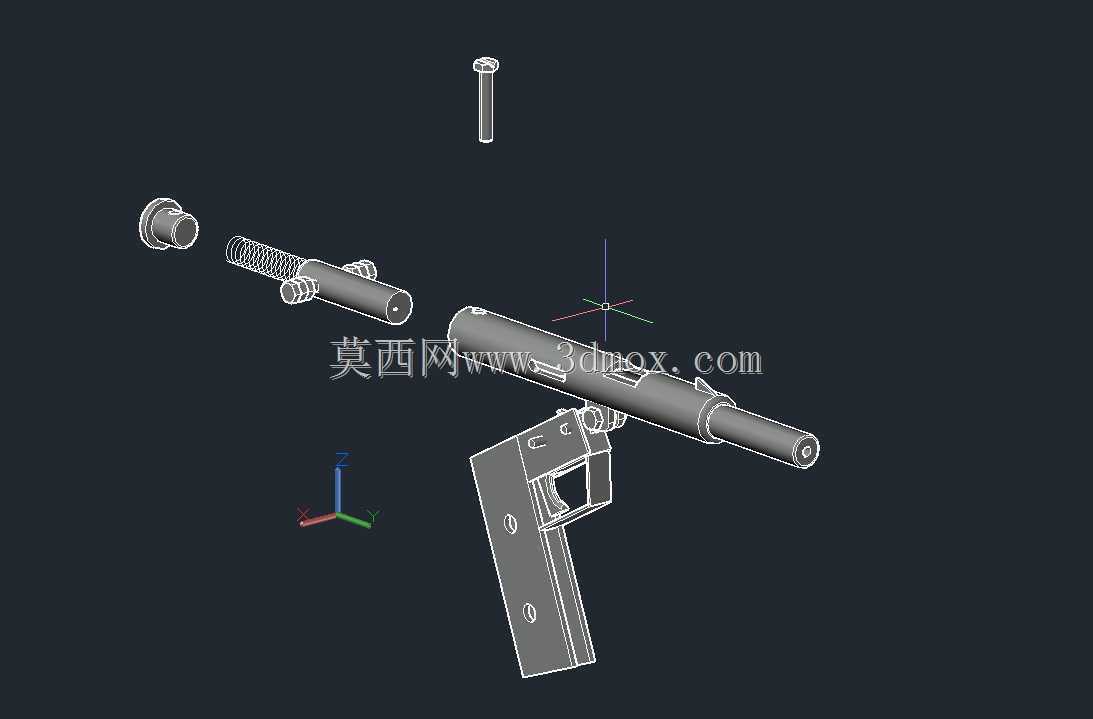

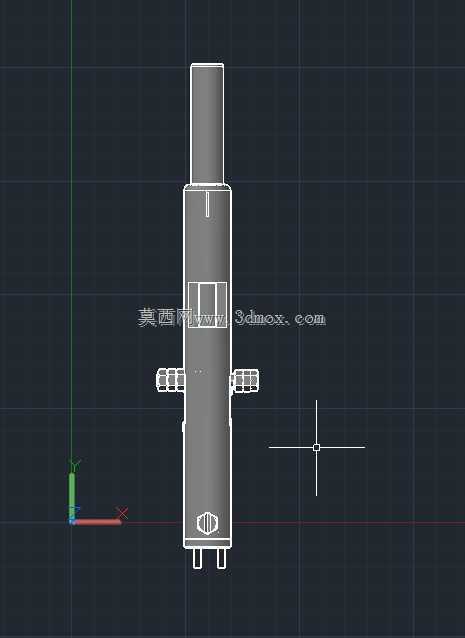

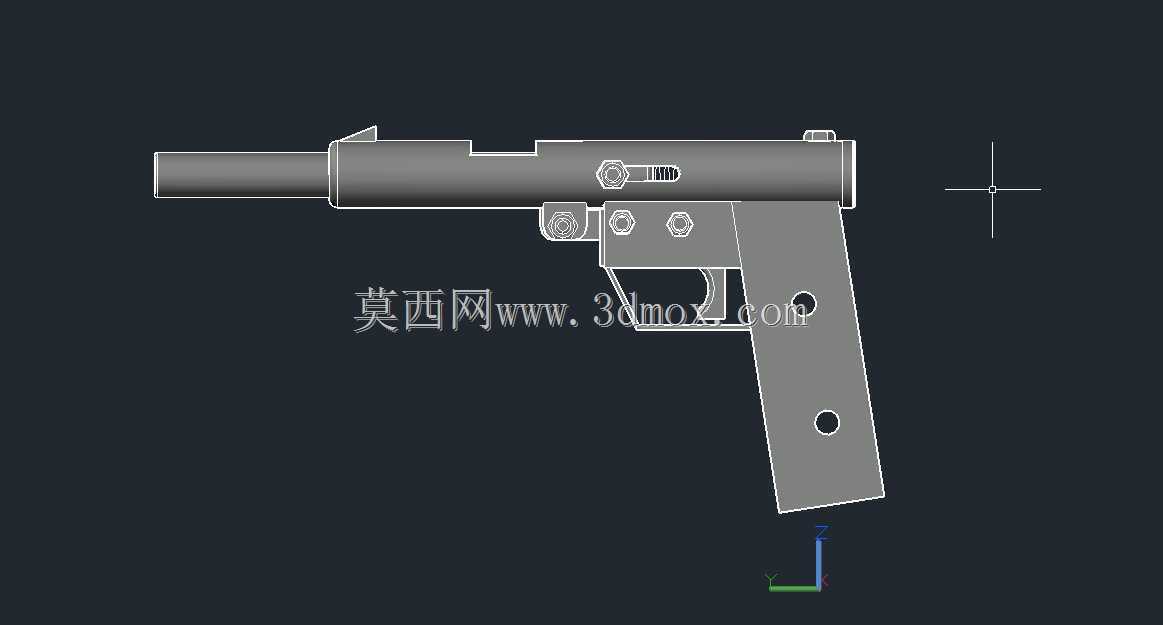

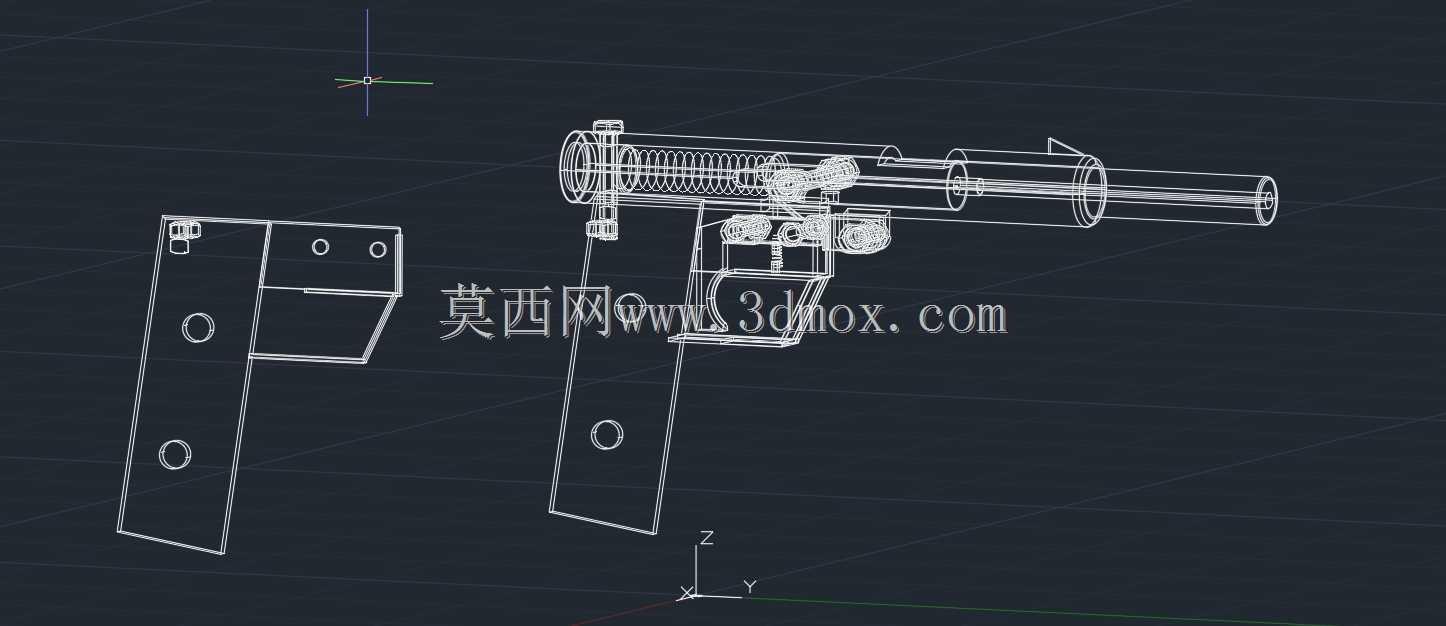

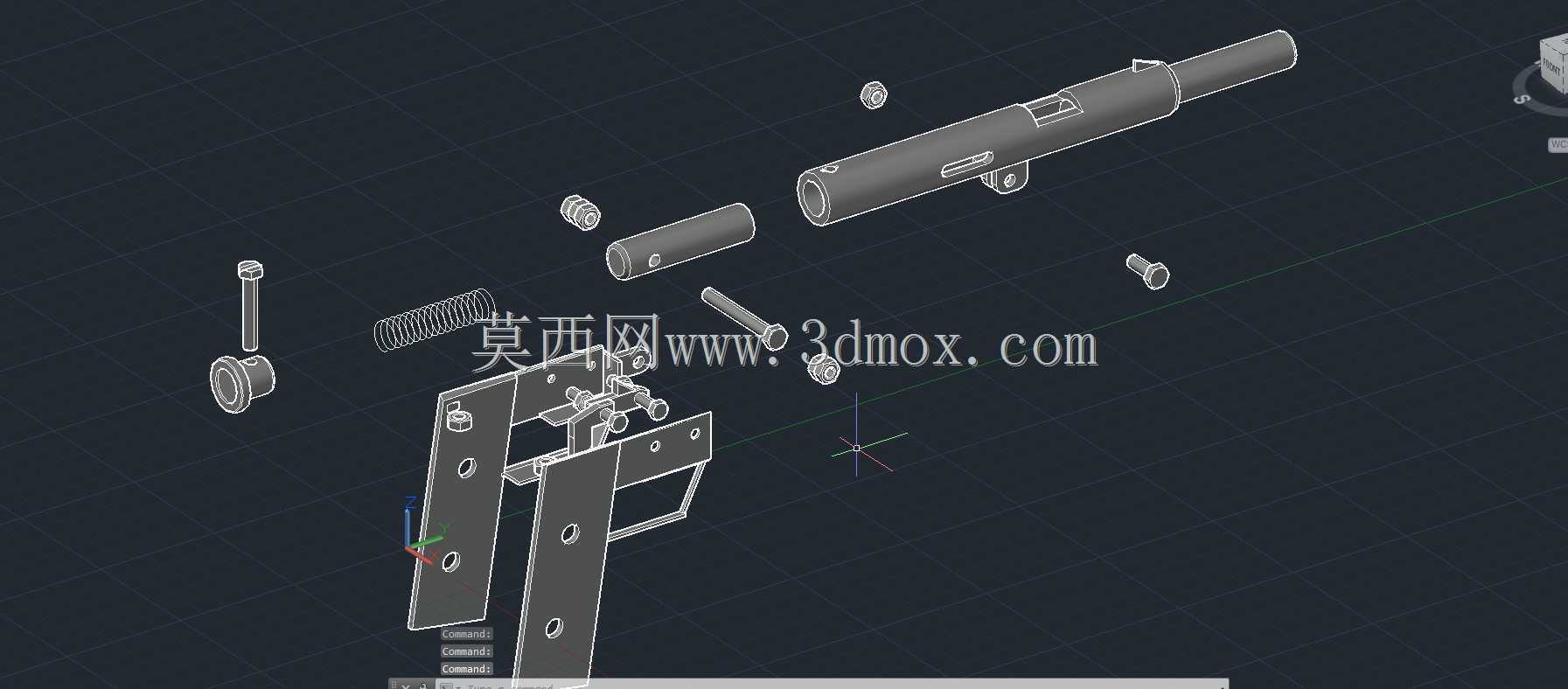

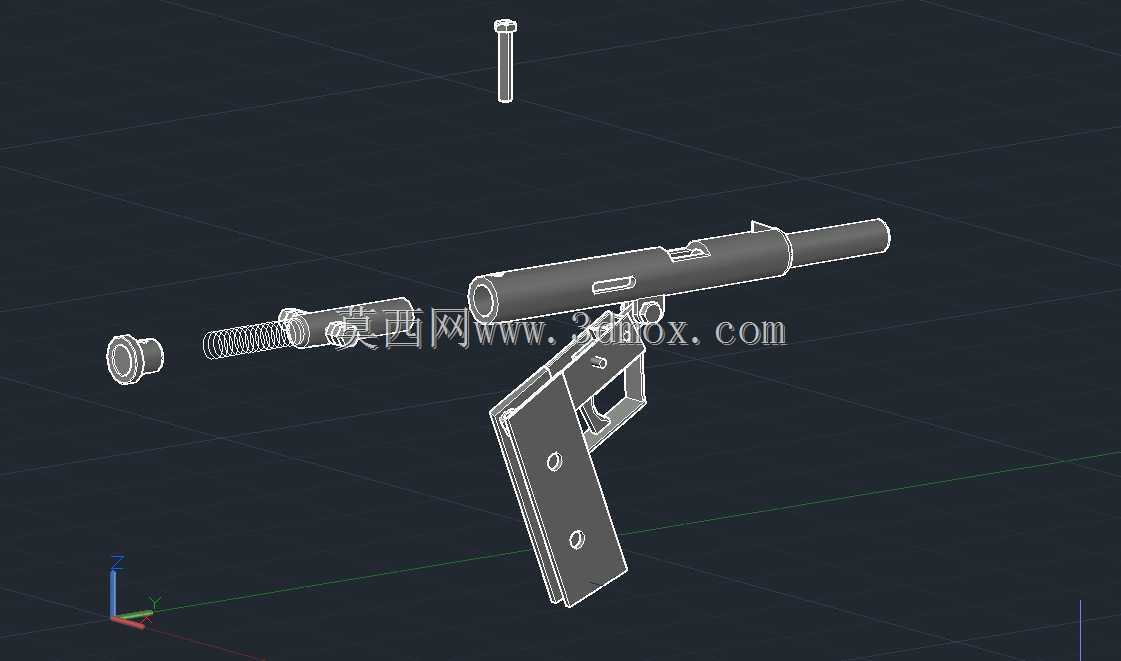

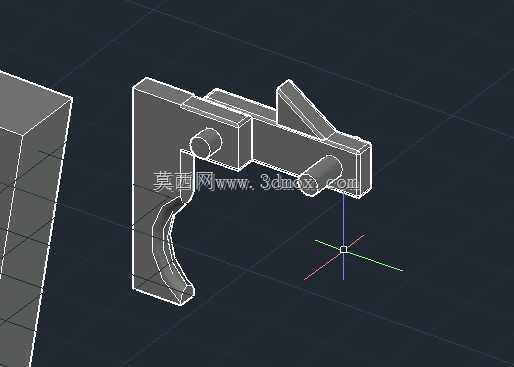

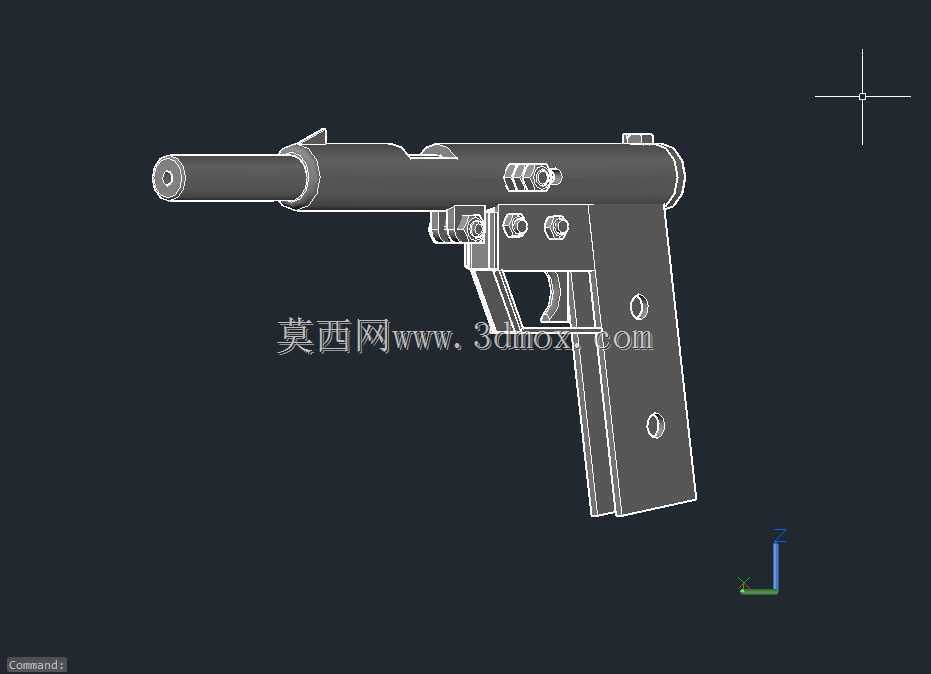

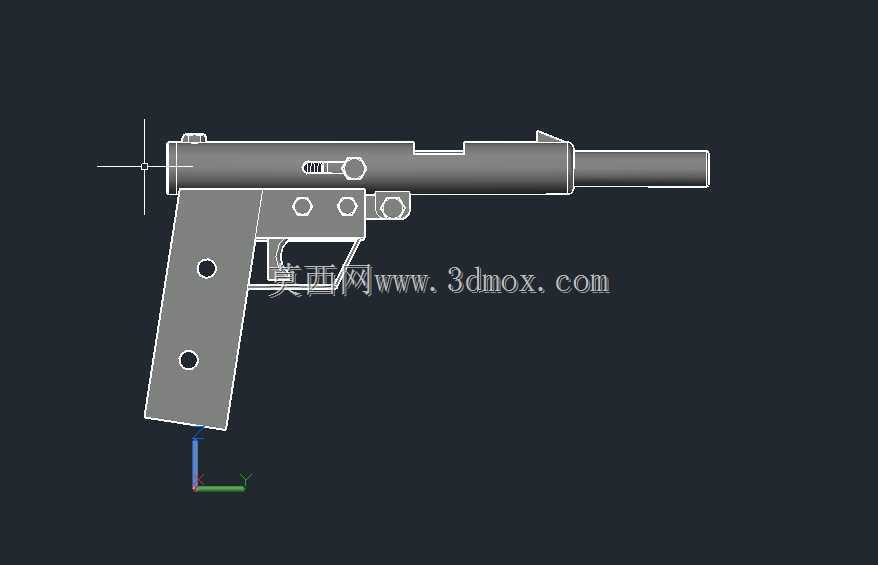

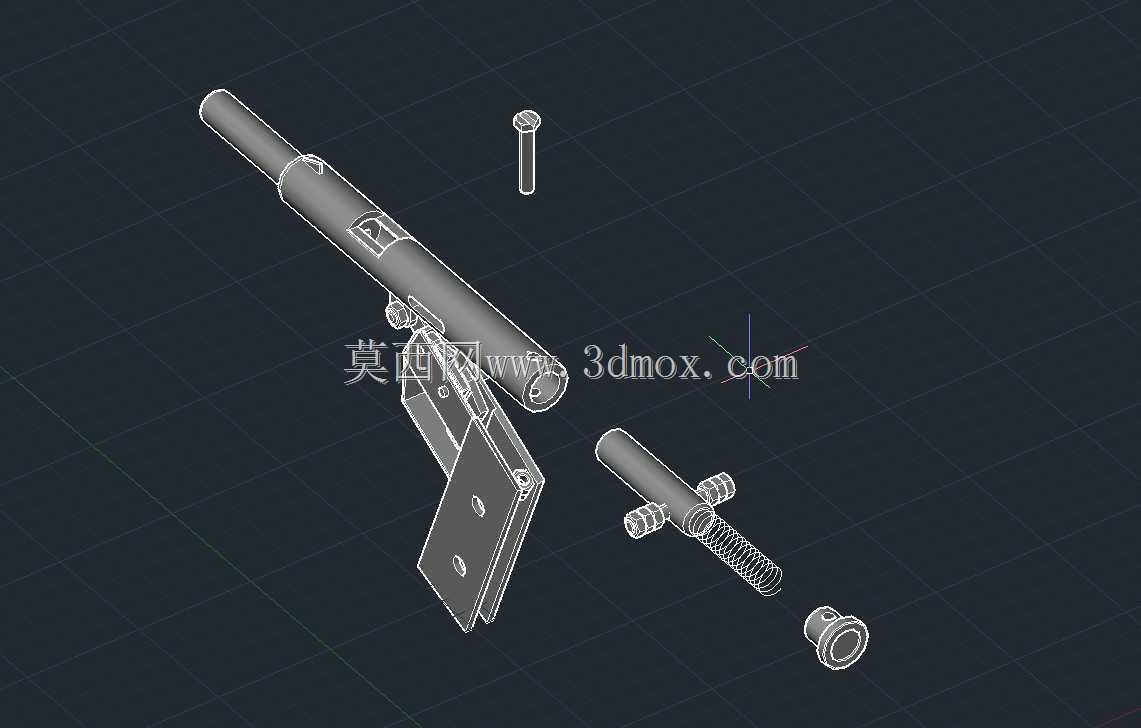

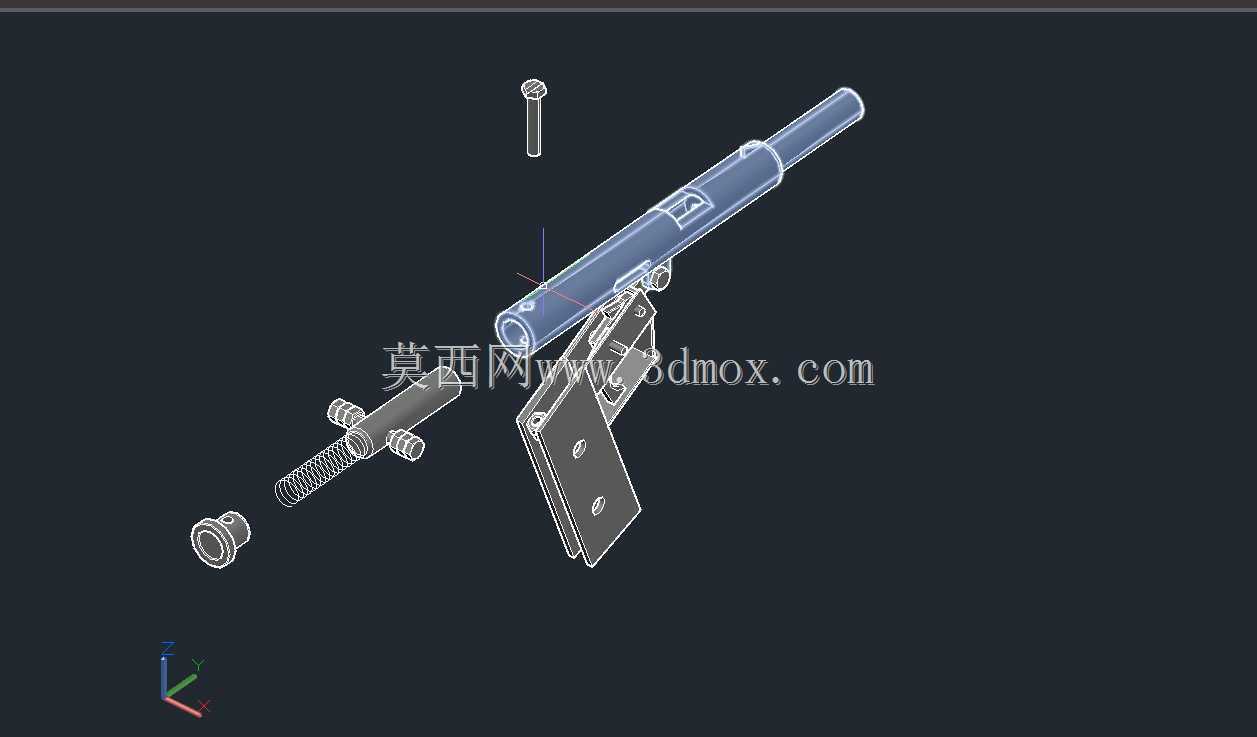

这款单发开栓式枪械结构，核心适配.22口径弹药发射需求，整体采用分体式机匣布局，枪管与机匣通过过盈配合加横向销钉实现定位，可承受常规小口径弹药发射时的膛压载荷，在民用射击运动训练、枪械原理教学场景中，可作为结构演示样件使用，也能为小口径非自动武器的结构迭代提供基础参考。从功能实现逻辑来看，开栓式结构的设计核心是简化闭锁与供弹路径，去掉了复杂的弹匣供弹机构，采用单发手动装填模式，击发组件直接集成在机匣下部的握把段内部，扳机通过回转式杠杆带动击锤回转实现击发，整体零件数量控制在较低水平，加工门槛低，适合小批量试制或个人DIY加工场景。设计过程中优先保证核心动作的可靠性，枪机与机匣的配合间隙控制在0.02-0.05mm区间，既保证开栓闭锁动作顺畅，又避免间隙过大导致的弹壳断裂、燃气泄漏问题；枪管内膛按照.22口径弹药的尺寸参数设计，阳线直径5.5mm，阴线直径5.7mm，缠距适配常规亚音速弹药的旋转稳定需求，保证15米内的射击精度满足民用娱乐射击要求。外形尺寸上，整枪长度控制在220mm左右，枪管长度120mm，握把段长度100mm，宽度方向最大尺寸25mm，整体轮廓紧凑，无突出的尖锐结构，握持时的重心落在扳机上方位置，抬枪瞄准的动作自然顺畅。安装边界方面，所有外露零件的棱边都做了R0.5的倒角处理，避免操作时划伤手部；瞄准装置采用固定式准星与照门，直接加工在枪管顶部与机匣尾部，不需要额外安装调节机构，简化了装配流程。握把部分目前预留了包覆层安装位，后续可根据握持手感需求加装木质或工程塑料握把片，通过两个M3螺栓固定在机匣握把段的预留螺纹孔上，不需要对主体结构做二次修改。击发机构的所有回转零件都采用销轴定位，销轴两端做铆边处理，避免射击振动导致销轴脱出，扳机力控制在20-25N区间，符合民用枪械的扳机力安全要求，防止意外触碰导致走火。枪机的抽壳钩采用弹性钢片结构，直接卡在枪机前端的凹槽内，抽壳行程8mm，足够将发射后的弹壳抽出弹膛，抛壳挺固定在机匣内部左侧，枪机后坐到位时撞击弹壳底部实现向右抛壳，抛壳角度稳定在45度左右，不会影响射手操作。
