框架式工业轴流通风机组装结构设计

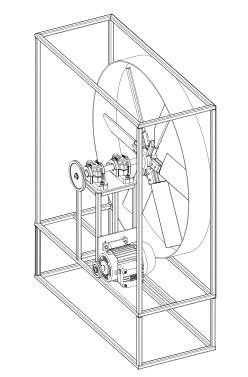

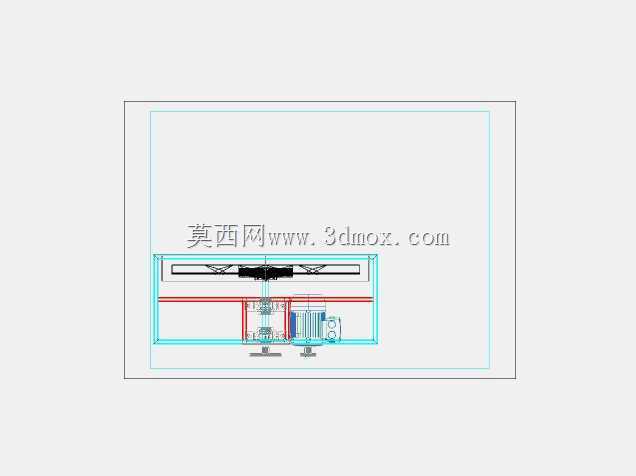

这款轴流通风设备的结构设计，首先要匹配工业厂房、大型仓储空间、隧道施工段这类需要持续大流量换气的场景需求，这类场景往往对通风设备的运行稳定性、安装适配性有较高要求，不能出现运行抖动、安装后与周边管线干涉的问题。从结构布局来看，整体采用方管焊接的一体式框架承载结构，框架的上下层做了功能分区，上层预留足够的空间容纳轴流风轮与导风结构，下层布置动力传动组件，这种分层布局一方面能让动力源远离风轮的气流通道，避免电机、传动部件阻挡进风影响通风效率，另一方面也能降低整体重心，减少设备运行时的振动幅度，提升长时间运行的可靠性。

设计过程中，传动路径的排布是核心考量点，动力从下层的电机输出后，通过带传动结构传递到风轮的主轴上，带传动的选择本身就适配通风设备的负载特性，既能缓冲启动时的冲击，也能在风轮遇到意外异物卡滞时通过皮带打滑保护电机不会过载烧毁。主轴的支撑位置做了双轴承座的布局，两个轴承座分别固定在框架的横向支撑梁上，保证风轮转动时的径向跳动控制在合理范围内，避免风轮转动时蹭到周边的框架或者导风罩。

安装边界的处理上，框架的底部预留了标准的地脚安装孔位，孔位的间距按照通用工业设备的安装基座尺寸做了匹配，不管是直接固定在混凝土基础上，还是搭配减震脚垫安装在钢结构平台上都能适配。框架的侧面预留了传动部件的维护开口，日常检查皮带张紧度、给轴承加注润滑脂的时候不需要完全拆解设备外壳，能降低后期运维的工作量。风轮的叶片角度按照中低压大流量的通风需求做了匹配，在额定转速下能保证足够的送风距离，同时控制叶片转动的风噪在工业场景允许的范围内。

另外在结构细节上，框架的所有焊接位置都做了应力释放的设计考量，避免焊接变形导致风轮主轴的安装基准出现偏移，上层的风轮外围预留了防护网的安装位，后期可以直接加装防护网避免杂物被吸入风轮造成设备损坏。整体的外形尺寸控制上，兼顾了通风量需求和运输安装的便利性，框架的外部尺寸适配标准的工业门洞，不需要拆解就能通过常规的车间通道完成转运就位，不需要额外安排大型吊装设备配合安装，能降低现场安装的成本。
