高速公路互通立交桥墩承台结构设计

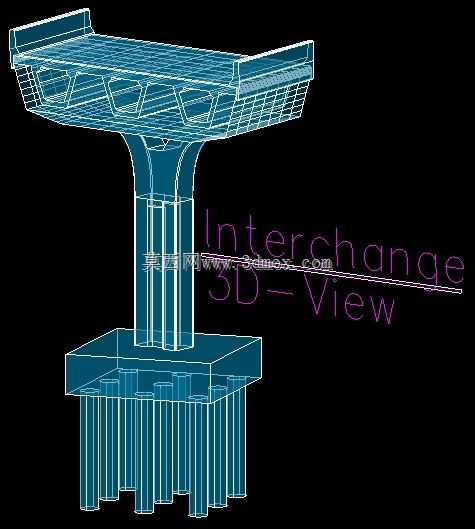

该结构为高速公路互通立交段的高架支撑构件，主要应用于城市快速路、高速路网互通节点的上部桥面承载场景，承担多方向车流交汇段的桥面荷载传递功能，适配主线与匝道分岔处的变宽度桥面支撑需求，解决互通段桥面宽度变化、荷载分布不均的支撑难题。设计阶段首先明确荷载边界：上部箱梁传递的恒载包含桥面铺装、防撞护栏、箱梁自重，活载按公路-I级车辆荷载考虑最不利偏载工况，同时预留1.2倍的安全系数应对极端重载车流的长期作用。结构自上而下分为三个核心部分：顶部为盖梁段，采用变截面薄壁箱型构造，横向宽度适配互通段加宽的桥面尺寸，内部设置多道横向加劲肋，分散箱梁支座传递的集中荷载，避免盖梁顶面出现局部应力集中；中部为墩柱段，采用多柱式矩形薄壁墩构型，墩柱之间设置横向联系梁增强整体抗扭刚度，抵御互通段曲线桥面带来的水平离心力，墩柱截面尺寸根据盖梁传递的竖向荷载与水平荷载计算确定，保证长细比符合公路桥涵设计规范的压杆稳定要求；底部为承台与群桩基础，承台采用厚板矩形构造，将墩柱传递的荷载均匀分散至下方各根桩基，桩基采用钻孔灌注桩构型，桩长根据桥位处地质勘察的持力层深度确定，保证桩端嵌入稳定岩层足够深度，控制整体沉降量在规范允许范围内。建模过程中优先采用线框构型展示各构件的空间位置关系，清晰呈现盖梁内部加劲肋的排布、墩柱与承台的连接节点、桩基的平面布置逻辑，方便结构设计人员核对各构件的安装边界：盖梁顶面的支座垫石位置严格对应上部箱梁的支座布设点位，墩柱底部与承台顶面的连接预留钢筋锚固长度，承台底部的桩基嵌入深度满足抗拔、抗压的双重要求。这类支撑结构在实际施工中，需要先完成桩基钻孔灌注作业，再浇筑承台混凝土，待承台强度达标后搭设支架浇筑墩柱，最后支模浇筑盖梁，各构件的钢筋排布、混凝土保护层厚度均需严格对应设计尺寸，避免出现尺寸偏差导致上部箱梁安装错位。针对互通立交的曲线段特性，墩柱布置时特意避开了匝道的行车净空边界，保证桥下通行空间满足相关规范要求，同时盖梁的悬挑长度经过反复验算，在支撑外侧匝道桥面的同时控制盖梁自身的挠度变形，避免长期荷载作用下出现盖梁下挠引发的桥面开裂问题。
