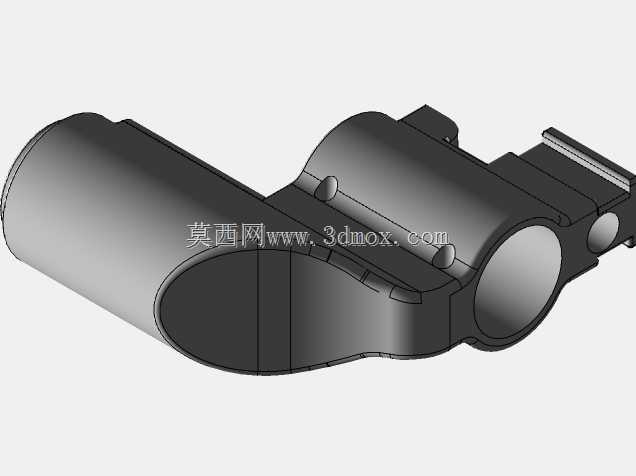

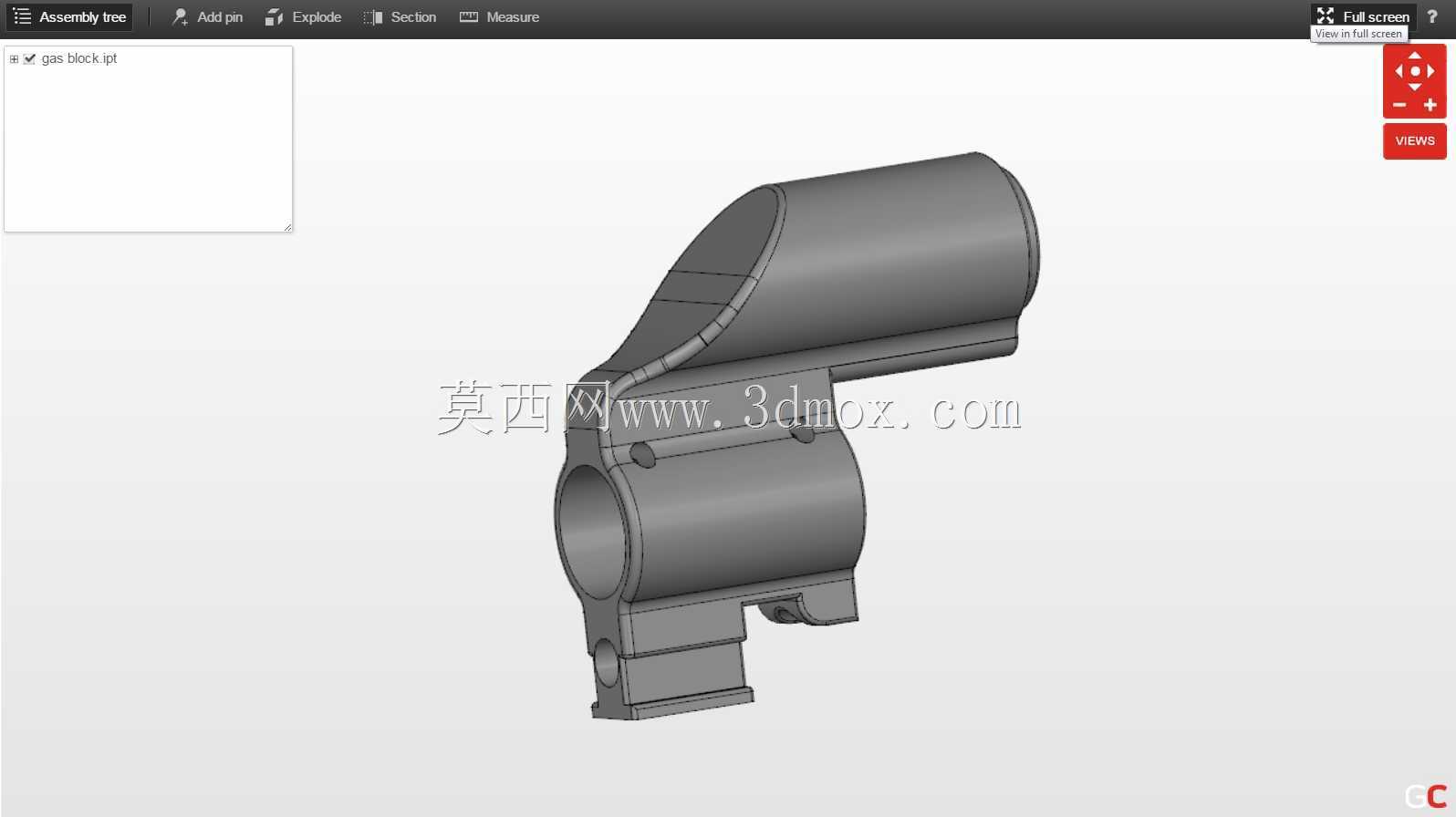

AK系列枪械导气箍结构三维数模

该零件为AK系列自动步枪导气系统核心承力构件，在枪械自动循环流程中承担导气引流、结构连接、枪管定位的多重作用，是保障枪械自动机可靠往复运动的关键结构件。从实际应用场景来看，该零件装配于枪管前部与护木的衔接位置，上部的半圆弧包覆结构与枪管外壁紧密贴合，下部的同轴通孔用于容纳活塞杆前端，侧面的两个定位销孔用于完成与枪管节套的径向定位，底部的卡扣结构则用于和下护木实现卡接固定，避免射击过程中护木出现窜动。设计过程中优先考虑高温高压燃气作用下的结构强度，整体采用一体化铣削成型的结构思路，没有多余的拼接焊缝，避免燃气冲击下出现结构开裂；导气通道的进气位置与枪管导气孔严格对中，通道内壁做了顺滑过渡处理，减少燃气流动过程中的紊流损耗，保证进入导气管的燃气压力稳定，为自动机后坐提供足够的动力。外形尺寸方面，上部包覆圆弧的内径与对应规格枪管外径保持0.02mm的间隙配合，既保证装配时能够顺利推入到位，又能避免射击过程中出现径向晃动；下部活塞杆通孔的同轴度公差控制在0.015mm以内，保证活塞杆往复运动时不会出现卡滞；侧面两个定位销孔的中心距严格匹配枪管上对应定位孔的位置尺寸，安装时无需额外修配即可完成定位。零件表面的加强筋结构沿着燃气受力方向布置，在不额外增加零件整体重量的前提下，大幅提升了导气入口位置的结构强度，能够承受连续射击时的高温燃气反复冲刷；底部的卡扣结构做了圆角过渡处理，避免装配护木时出现应力集中导致卡扣断裂。从建模逻辑来看，该数模完全还原了实物零件的所有装配基准面、定位特征与受力结构，所有配合尺寸均按照枪械零件的实际公差要求进行标注，可直接用于相关零件的结构参考、工艺验证或者改装件的设计开发，也可作为轻武器结构教学的具象化参考模型，帮助从业者理解导气式自动武器的核心结构配合逻辑。
