卡通造型气压式戏水玩具水枪结构设计

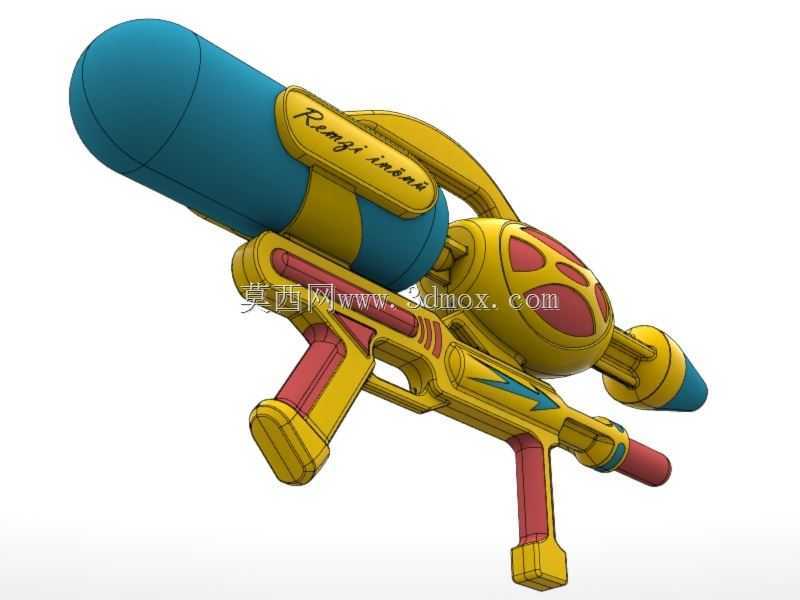

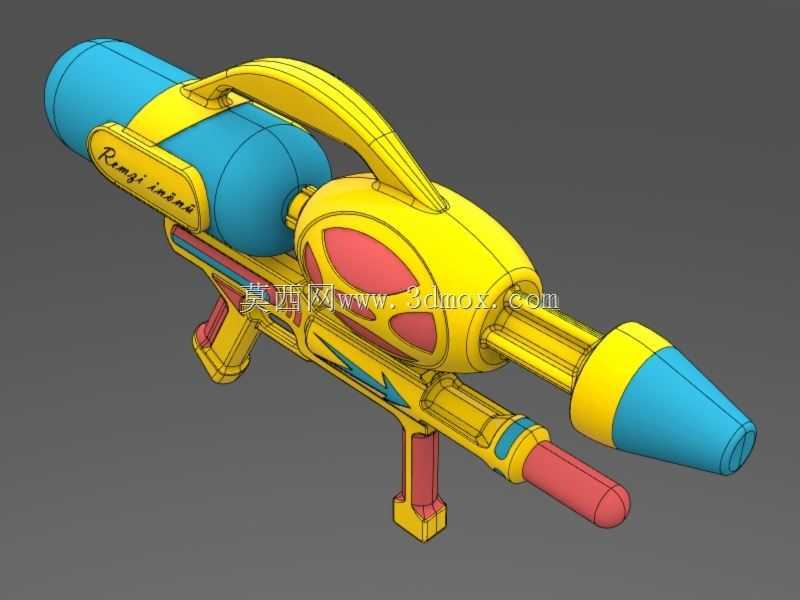

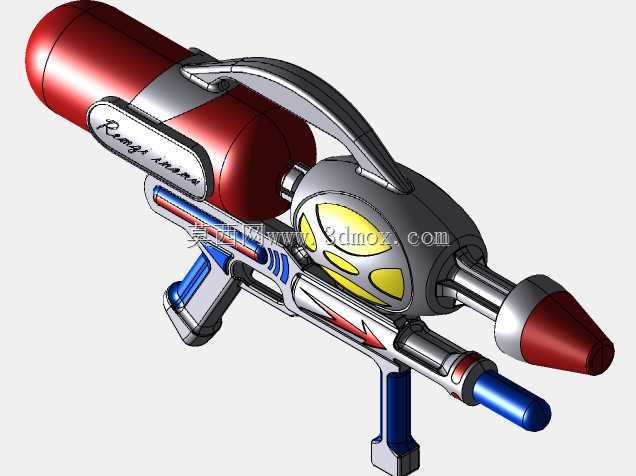

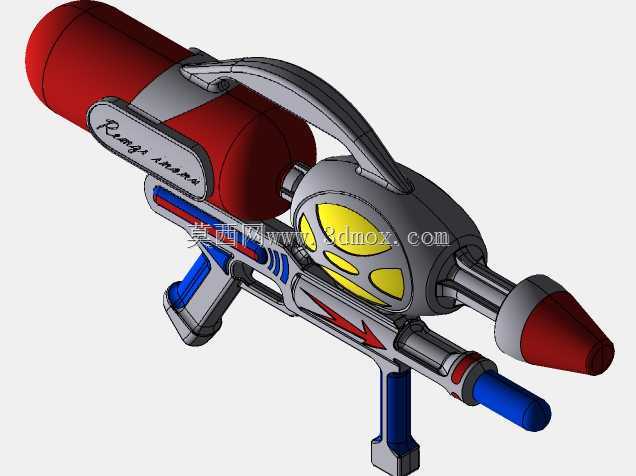

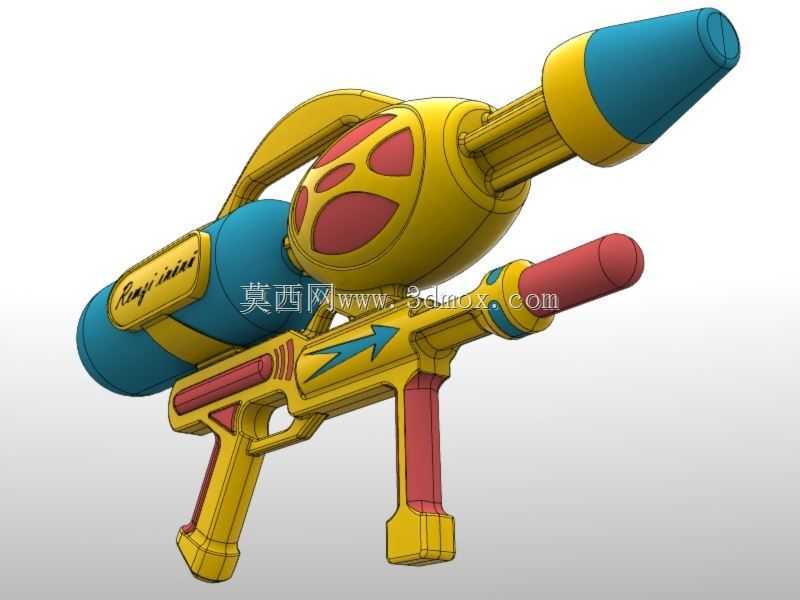

这款手持戏水玩具的结构设计围绕低压储水、瞬时喷射的核心功能展开，整体采用多曲面拼接的卡通化外形，在满足戏水功能的前提下兼顾儿童握持的人机工程需求。从结构布局来看，产品前端设置大容积圆柱形储水舱，舱体采用圆弧过渡设计避免尖锐棱角，储水舱与中部的气压发生腔通过内置单向阀连通，打气时可在储水舱内形成稳定低压，扣动扳机后即可将储水舱内的水体通过前端喷嘴高速喷出，单次满水状态下可支持连续喷射15至20次，有效射程覆盖3至5米的常规戏水距离。

握持区域采用双握把布局，主握把设置在结构重心偏下位置，表面做防滑纹理处理，适配6至12岁儿童的手掌开合尺寸，副握把设置在储水舱下方，可辅助使用者在加压过程中稳定枪身，避免打气时枪身晃动。枪身中部的装饰壳体采用分色卡扣式装配，无需额外紧固件即可完成上下壳体的拼接，既降低了装配工序复杂度，也方便后期对内部阀芯、管路结构进行检修更换。喷嘴部分采用可拆卸式设计，可根据戏水需求更换不同口径的喷嘴，调整水柱形态与喷射距离，喷嘴与出水管路之间设置密封胶圈，可有效避免加压过程中出现渗漏问题。

从安装边界来看，产品整体最大外轮廓尺寸控制在420mm×280mm×120mm范围内，所有外露结构均做R3以上圆角处理，不存在夹手、磕碰的安全隐患。内部管路采用耐水PVC材质，气压腔壁厚设置为2.5mm，可承受0.2MPa以内的工作压力，完全满足戏水玩具的安全压力标准。设计过程中对整体重心做了配平调整，装满水后重心落在主握把上方30mm位置，长时间握持不易产生疲劳感。枪身表面的装饰纹路采用一体注塑成型，无需后续喷涂即可实现分色效果，有效降低生产过程中的工艺成本，同时避免涂层脱落带来的安全问题。该结构可直接适配常规注塑模具生产，所有零部件均采用通用玩具级塑胶原料，开模难度低，量产一致性好，可广泛应用于夏季戏水、亲子互动、沙滩游玩等场景。
