伯莱塔92FS手枪握把定制生产夹具模具

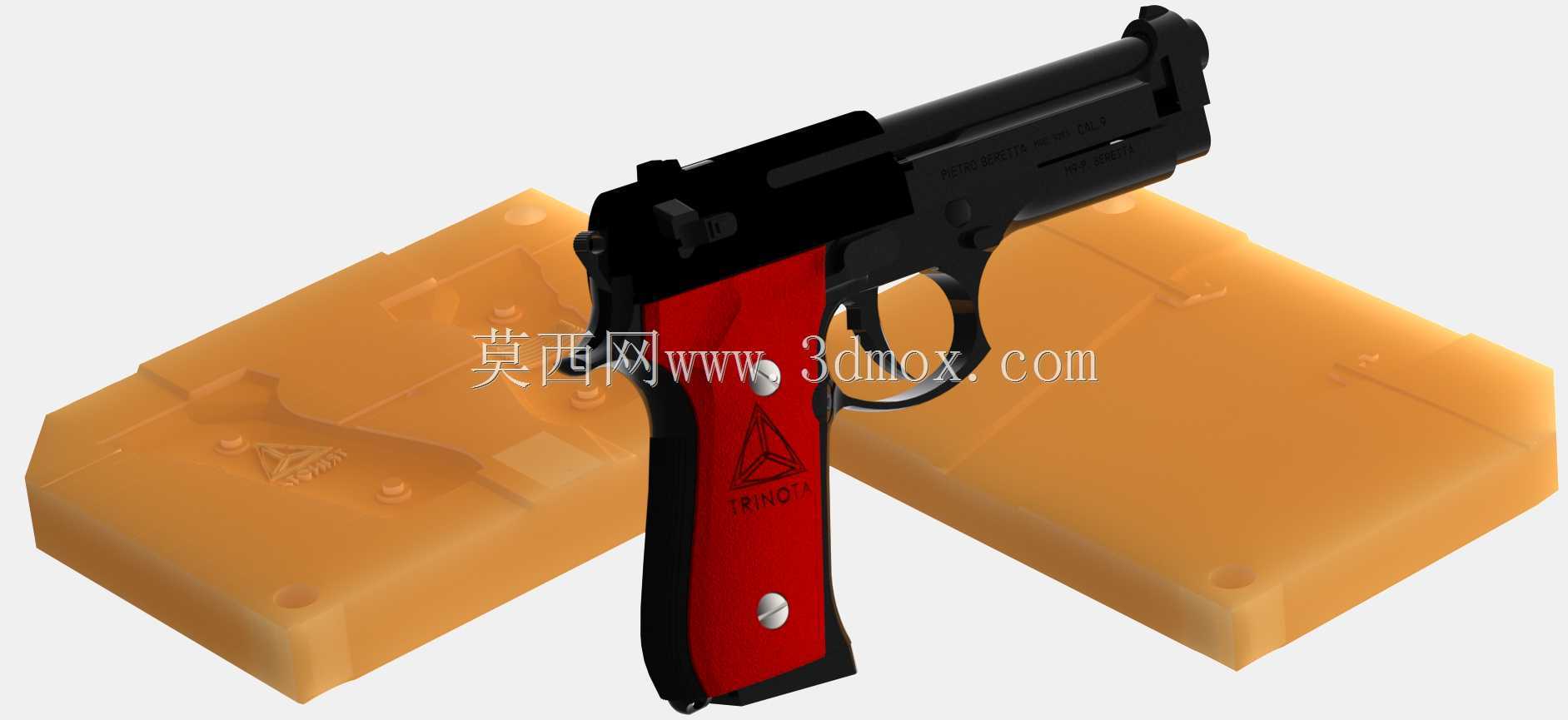

这套三维结构围绕Beretta 92FS握把包覆件的小批量定制加工展开，核心不是展示枪械本体，而是把生产夹持逻辑、成型边界和模具分腔关系完整还原。实际车间里，握把片属于异形薄壁件，外侧有贴合手掌的弧面，内侧必须包住枪身金属座的安装凸台，若直接在普通平口钳上夹紧，受力点会落在红色装饰片的薄弱区域，轻则压出印痕，重则造成边缘崩裂。模型把两块橙黄色模腔和成品握把并置，正是为了让工艺人员看清定位面如何避开外观面，夹持力如何传递到靠近金属嵌件的实体区域。

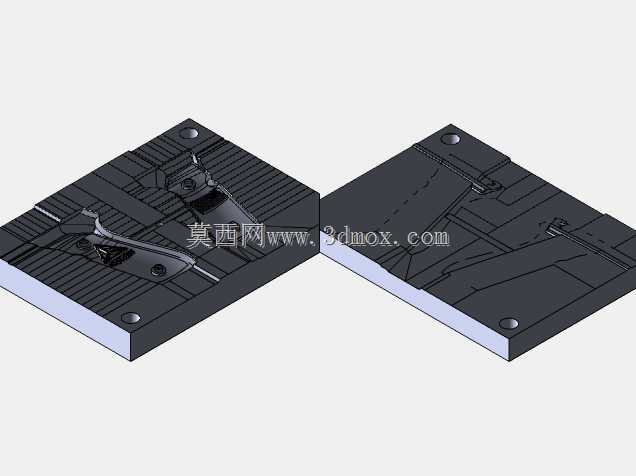

从结构设计思路看，模腔表面并非简单复制握把外形，而是在分型周圈预留了封料边，在对应握把螺钉孔的位置设置定位止口，使坯料放入后不会沿前后方向窜动。多腔布置适合3D打印或低压灌注场景，一次成型可同时处理左右两片，腔与腔之间保留均匀肋距，既减少材料堆积带来的收缩变形，也给后续取件、清理飞边留出操作空间。对需要频繁更换纹理、颜色或标识的定制订单而言，这种模腔比金属钢模更灵活，修改局部曲面后即可重新制作，不必承担大规模开模风险。

安装边界方面，握把内侧的凹槽要严格匹配枪身框架的轮廓，两个螺钉孔的同轴度和孔距直接影响装配手感。模型中红色握把片保留了螺钉头沉孔、侧面让位缺口以及背部贴合面，这些特征决定了成品装上后不能与扳机护圈、弹匣释放杆或手动保险发生干涉。模具对应位置则做了轻微拔模斜度，避免成型后脱模时拉伤侧壁；外轮廓四周留出的平直边可作为铣削或砂磨基准，方便后工序把分型痕迹控制在非外观侧。

在设备用途上，该夹具模具可服务于打样车间、枪械配件改装线以及非金属握把片的小批量生产。操作人员将坯料或打印基材放入型腔后，依靠模腔自身形状完成定位，再通过外部压板或真空辅助固定，即可进行钻孔、修形、贴合或固化。相比逐件划线找正，这种方式能稳定控制左右件一致性，也降低了对熟练钳工手感的依赖。结构评审时还需重点关注壁厚过渡：握把上部靠近枪身的位置较厚，下端收窄，若模腔相应区域没有均匀余量，冷却或固化后会出现翘曲，影响最终握持贴合度。
