创意趣味TicTac糖果发射玩具枪结构设计

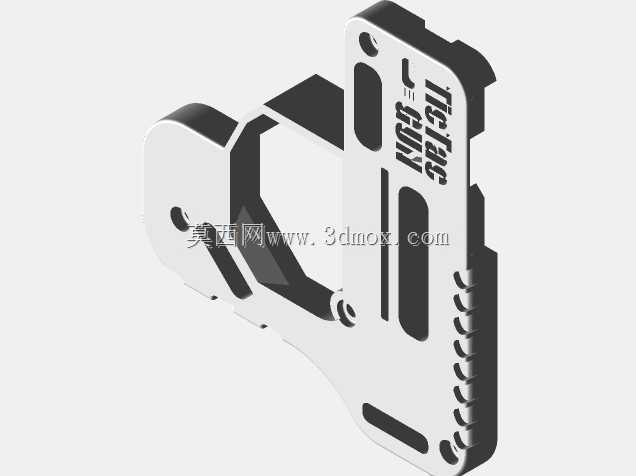

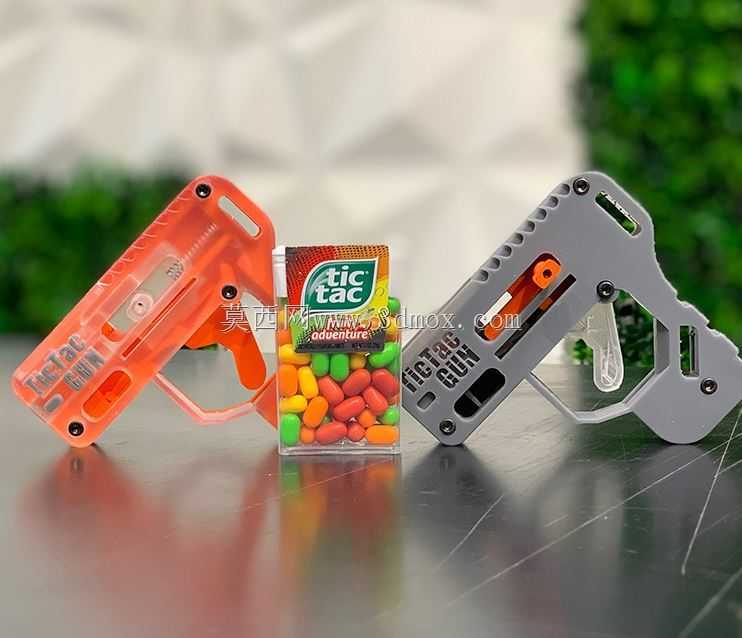

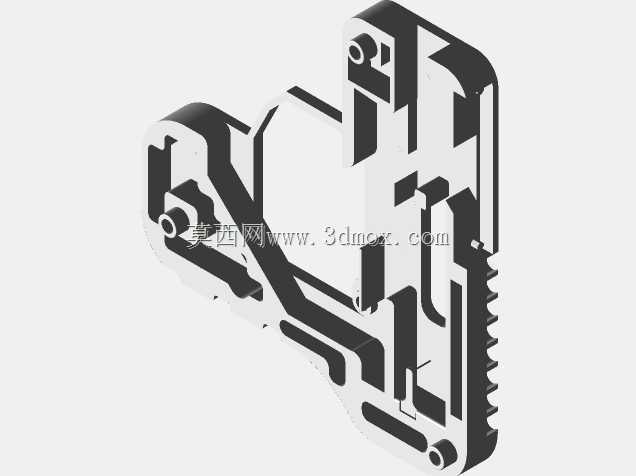

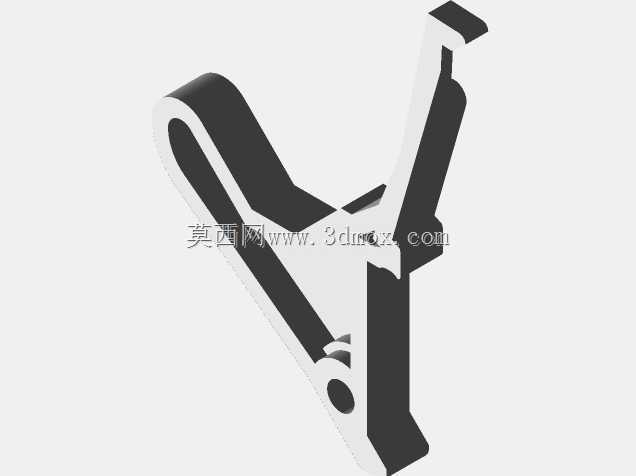

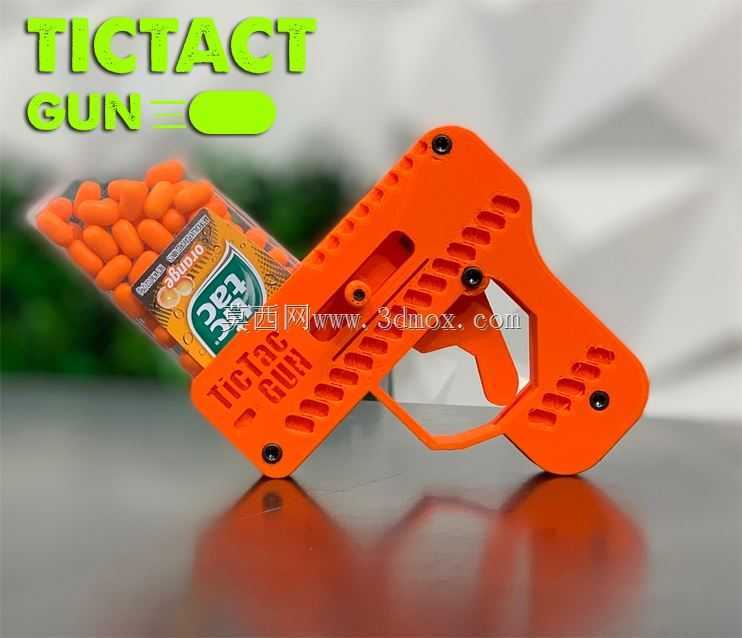

这款手持弹射玩具的设计核心，是将日常常见的TicTac糖盒与简易发射结构整合为一体，整体采用PLA材质通过3D打印制作，仅需搭配笔用弹簧即可完成全部装配，无需额外定制金属零件，非常适合桌面级快速制作与手工组装。从实际使用场景来看，它并非具备实际杀伤力的器械，而是定位为桌面休闲解压玩具，可在办公间隙、朋友小聚时作为轻互动道具，发射物为盒内自带的软质糖粒，整体动能控制在极低范围，不会对人体或周边物品造成损伤。结构设计上，枪身主体做了大面积镂空处理，一方面是为了减少打印耗材用量、缩短打印时长，另一方面也能直观看到内部弹簧与触发件的运动状态，方便组装调试与后期维护。握把区域按照成年人单手握持的人机尺寸做了弧度收窄，虎口位置预留了足够的避让空间，长时间握持不会出现明显硌手问题；枪身侧面的多组平行凹槽既起到装饰作用，也能增加手部与枪身的摩擦力，避免握持时打滑。触发结构采用极简的杠杆式设计，弹簧直接布置在糖盒推送通道的下方，扣动扳机时杠杆件压缩弹簧蓄能，松开后弹簧推动推送块将糖粒沿前端导向槽送出，整个运动链没有复杂的传动齿轮，零件总数控制在个位数，打印完成后仅需通过几颗螺丝即可完成枪身两片壳体的紧固，装配门槛极低。安装边界方面，整体外形尺寸适配常规桌面级3D打印机的成型幅面，无需拆分大件即可一次性打印完成，枪身内部预留的糖盒安装槽完全匹配市售常规TicTac糖盒的外形尺寸，糖盒可直接嵌入枪身对应位置，不需要额外改造糖盒本身，更换糖盒时直接抽出旧盒、插入新盒即可，操作十分便捷。前端发射导向槽做了渐缩收口设计，能够对糖粒的射出方向起到约束作用，减少发射时的弹道偏移；枪身的螺丝孔位全部做了沉头处理，装配后螺丝端面不会突出枪身表面，既提升了整体外观的整洁度，也避免握持时被螺丝边缘刮擦。从结构设计的角度来看，这个作品很好地平衡了趣味性与可制造性，没有为了追求外观效果而增加不必要的复杂结构，所有特征都服务于装配、握持与发射这三个核心需求，对于入门级结构设计爱好者来说，也可以通过这个模型理解简单弹射机构的运动逻辑与3D打印件的结构设计要点。
