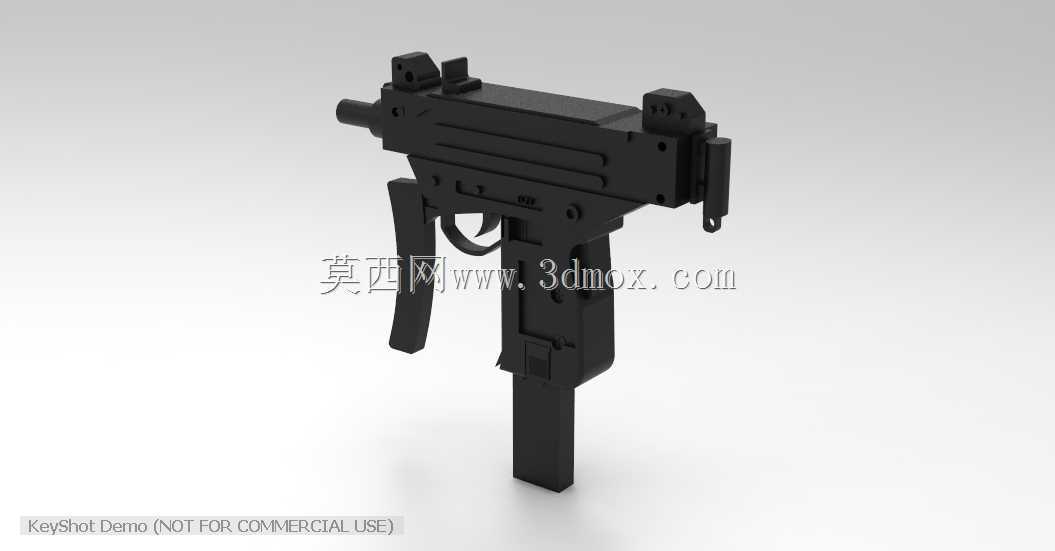

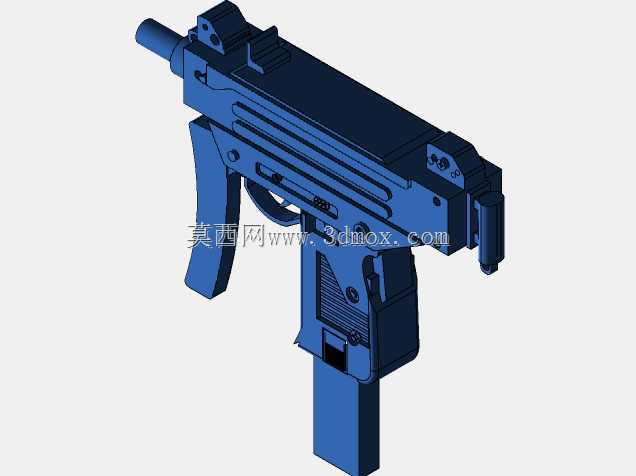

紧凑型乌兹冲锋枪结构三维造型

该模型围绕紧凑型单兵自动武器的总体布置展开，重点还原了乌兹类冲锋枪包络紧凑、枪管较短、弹匣置入握把内部的典型结构关系。建模过程中，机匣作为核心承力件，需要同时容纳自动机运动空间、枪管定位面、发射机构连接点以及前后瞄具安装接口，因此外形虽然简洁，内部却呈现出多腔体、多导轨面和多连接凸台的组合特征。握把与弹匣仓一体化的处理，是这类武器区别于传统长枪托自动武器的关键：它既缩短了供弹路线与全枪长度，也使握持位置靠近质心，对单手或近距离操作更有利。从结构设计角度看，弹匣井轴线与枪管轴线接近垂直，弹匣插入后需在握把内部完成定位、锁紧和供弹口对齐，因此握把壁厚、内部让位槽、弹匣卡笋安装位以及扳机护圈的边界都需要相互协调。模型中枪管部分突出机匣较短，前端保留准星座与枪口连接区域，后部则与机匣形成装配关系；这种布局有利于控制全枪长度，但也要求机匣前部具备足够刚度，以承受射击过程中的载荷并保持枪管与自动机运动方向的同轴度。机匣顶部和后部的瞄具、背带环、折叠枪托连接座等细节，体现了该类武器在携行、据枪和瞄准之间的平衡。顶部机械瞄具造型低矮，可减少勾挂；后部连接结构则为折叠或伸缩式抵肩部件预留界面，使武器在携行状态下进一步压缩外廓尺寸。扳机、扳机护圈、快慢机或保险位置的建模，需要兼顾手指操作空间与外形连续性，避免在握持区域出现突兀棱角。模型的外形边界可分为枪管段、机匣主体段、握把弹匣段和枪托连接段四部分。枪管段外廓最小，主要受枪口装置、准星座和护套限制；机匣段宽度由自动机横向尺寸决定，高度则受枪机行程、抛壳窗和盖合结构影响；握把段因容纳弹匣而成为垂直方向最长的部分，其前后宽度需满足手掌握持与弹匣截面双重要求；枪托连接段位于机匣后上方，需与机匣后壁、上盖和尾部端面形成稳定连接。若将该模型用于装配验证或运动仿真，应重点检查弹匣在握把内的插拔路径、枪机沿机匣导轨的往复空间、扳机与阻铁的转动干涉，以及折叠枪座收起后是否与瞄具、握把上沿发生碰撞。对于结构展示而言，外表面的散热槽、加强筋、销钉孔和接缝线并非单纯装饰，它们往往对应内部零件分块、加工定位或装配紧固位置。机匣侧面的长槽与凸起可用于引导自动机并限制其转动；握把前方的防滑纹理区域则影响持握稳定性；弹匣体上的观察孔或加强筋既反映容弹状态，也提高薄壁弹匣的刚性。整体造型强调直线与短距转折，零件数量虽多，但装配逻辑清晰：枪管组件定位于机匣前端，自动机沿机匣内腔运动，发射机构安装于机匣下方握把前方，弹匣从握把底部插入并由卡笋固定，枪托组件连接于尾部。这样的结构使武器分解结合路径较短，也便于在三维环境中检查各子系统之间的空间分配。对于机械建模从业者，该模型可作为练习包络控制、薄壁件造型、销钉连接和人机工程边界的典型案例；对于装备展示或教学场景，它能够直观说明短自动武器如何在有限尺寸内集成供弹、击发、抛壳、瞄准和携行功能。
