手枪外形注塑成型模具结构设计

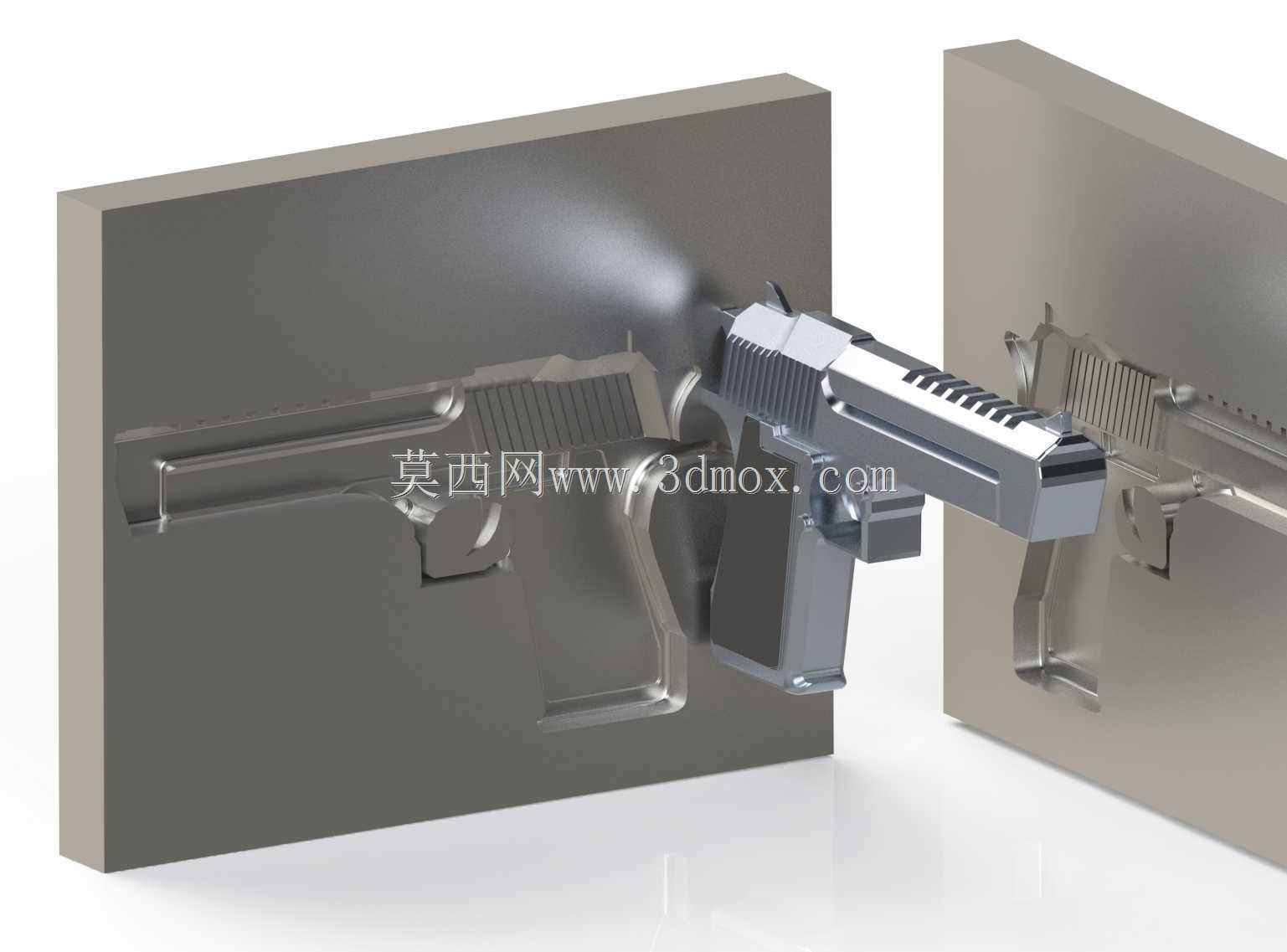

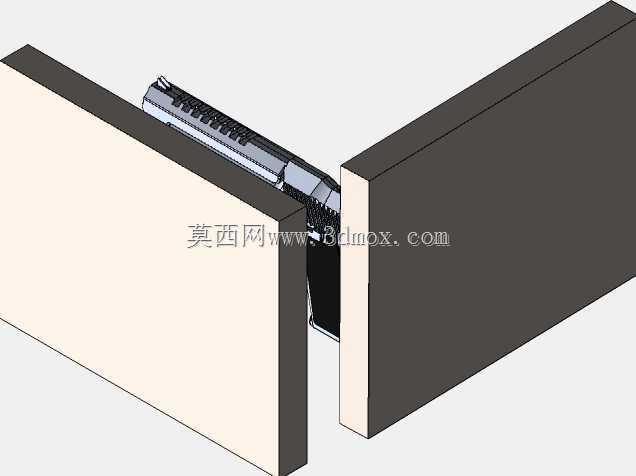

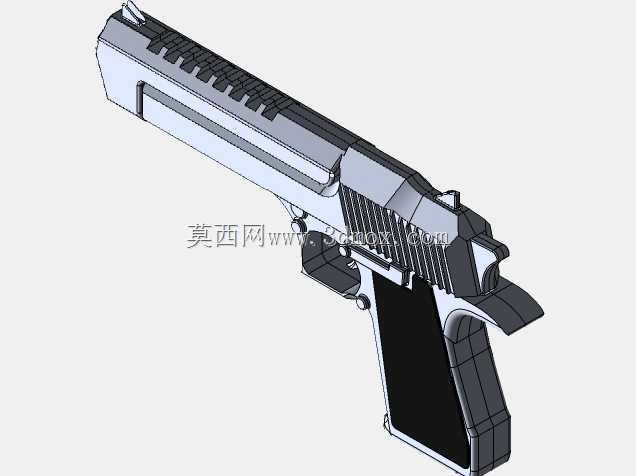

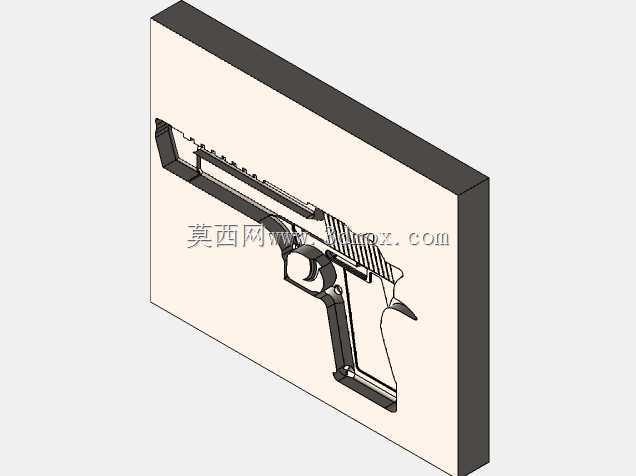

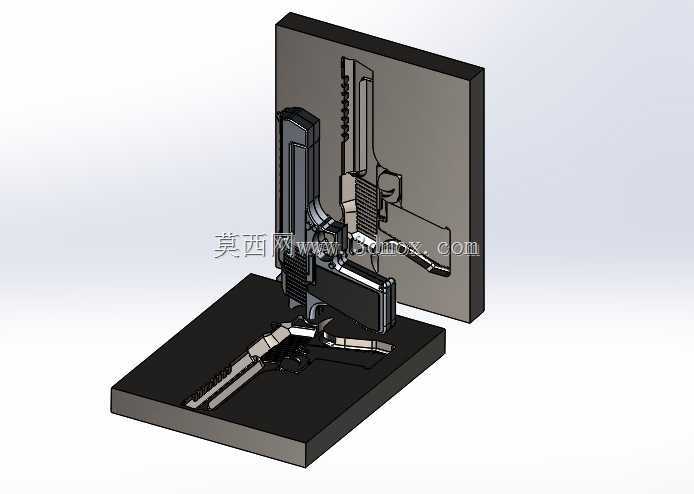

这套模具针对手枪外形的塑料制件开发，核心应用场景是玩具枪、影视道具枪的外壳批量注塑生产，也可适配仿真枪械模型的外观件成型工序。从实际生产用途来看，该模具采用一模一腔的两板模结构，分型面沿制件最大轮廓线设置，刚好贴合手枪外形的对称中分面，开模时能保证制件完整留于动模侧，避免粘定模导致的取件变形。设计过程中优先考虑了制件的外观完整性，型腔与型芯的成型面完全复刻手枪的握把防滑纹理、套筒防滑槽、扳机护圈等细节特征，所有棱角处均做了0.2mm的工艺圆角，既避免注塑时的应力集中，也能减少成型后飞边的打磨工作量。浇注系统采用侧浇口进料，浇口位置设置在制件握把底部的非外观面，成型后切除浇口不会在可见面留下痕迹，流道截面采用梯形设计，能在保证熔料填充速度的同时减少冷料残留。冷却系统围绕型腔与型芯做环绕式水路布置，水路直径8mm，距离成型面的距离统一控制在15mm，相邻水路间距25mm，保证成型周期内模温均匀控制在60℃上下，避免制件出现翘曲、缩痕等缺陷。顶出机构采用顶杆+推板组合的方式，在手枪握把内部、套筒内壁等刚性较好的位置设置直径6mm的圆顶杆，推板沿制件周圈布置，顶出时受力均匀，不会在制件表面留下顶白痕迹。安装边界上，模架采用标准龙记CI2530模架，整体长宽尺寸为250mm*300mm，闭合高度280mm，适配锁模力120吨以上的卧式注塑机安装，定位圈直径100mm，主流道衬套入口直径12mm，与注塑机射嘴的匹配公差控制在0.02mm以内，避免射胶漏料。导向系统采用四个直径20mm的导柱导套，导柱设置在动模侧，开模行程120mm，足够留出取件空间，复位杆配合弹簧实现合模前的提前复位，避免顶杆与型腔发生碰撞。排气槽开设在分型面的熔体填充末端，槽深0.02mm，宽度10mm，能快速排出型腔内的空气，避免制件出现烧焦、缺胶等问题。整套模具的成型收缩率按ABS材料取0.5%，所有成型尺寸均预留了收缩余量，尺寸公差按GB/T 14486的MT5级精度控制，能满足玩具、道具类产品的外观与装配精度要求。
