非对称眼触枪托支撑结构设计

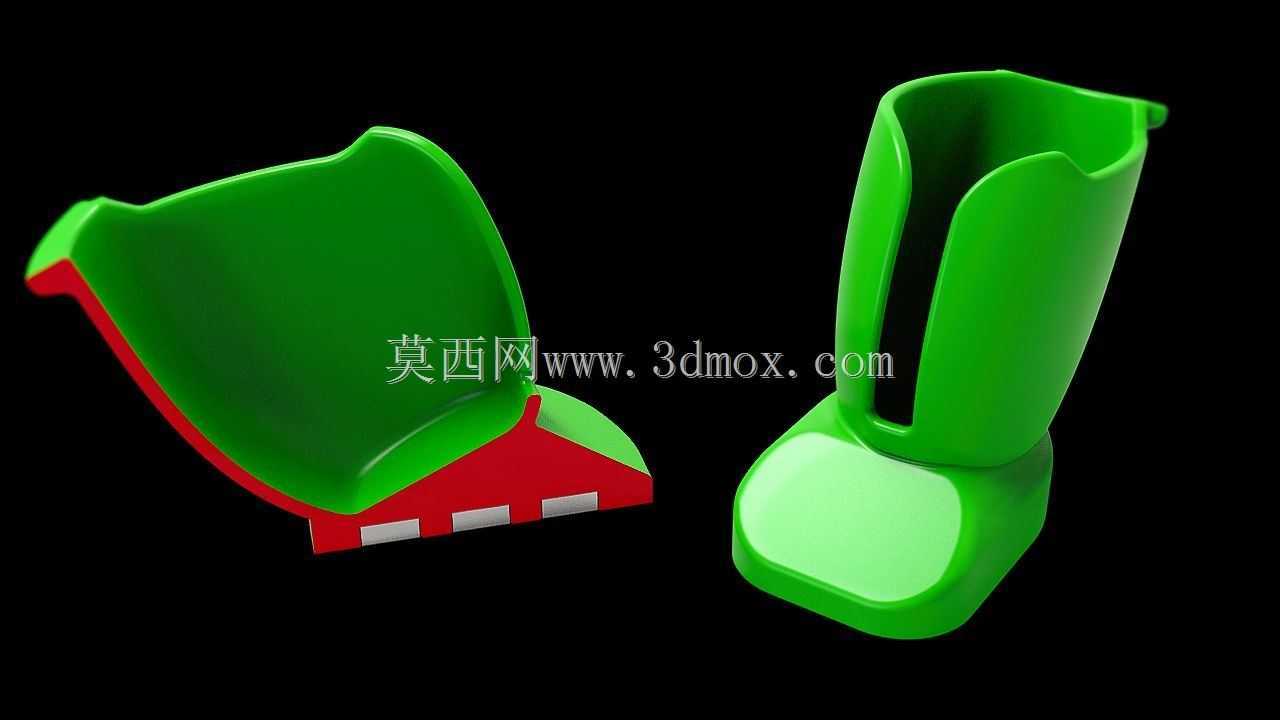

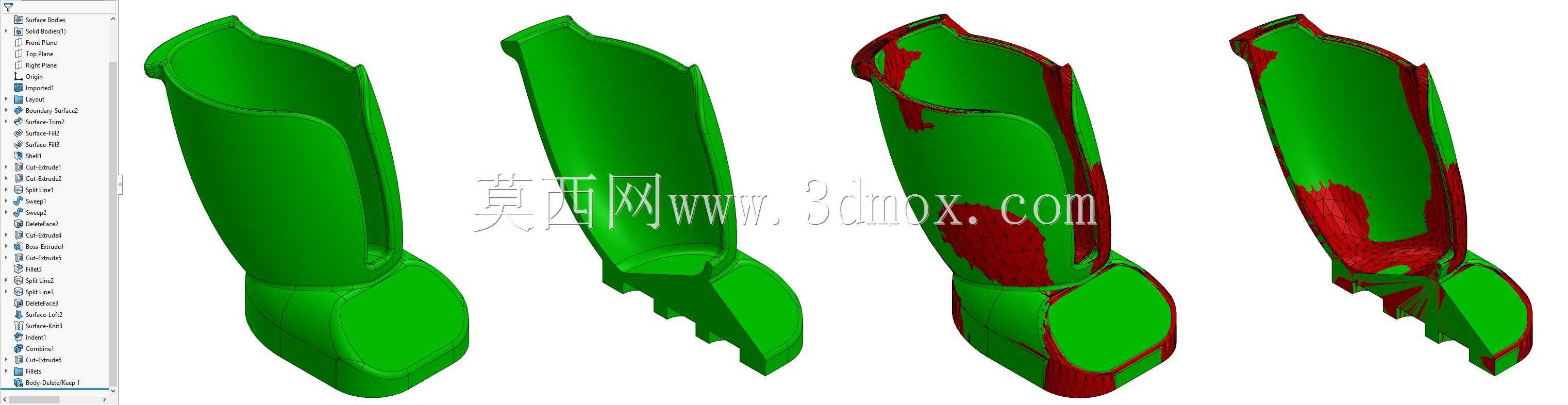

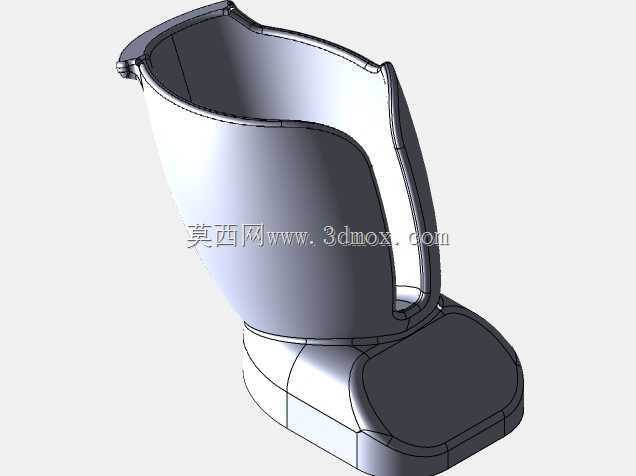

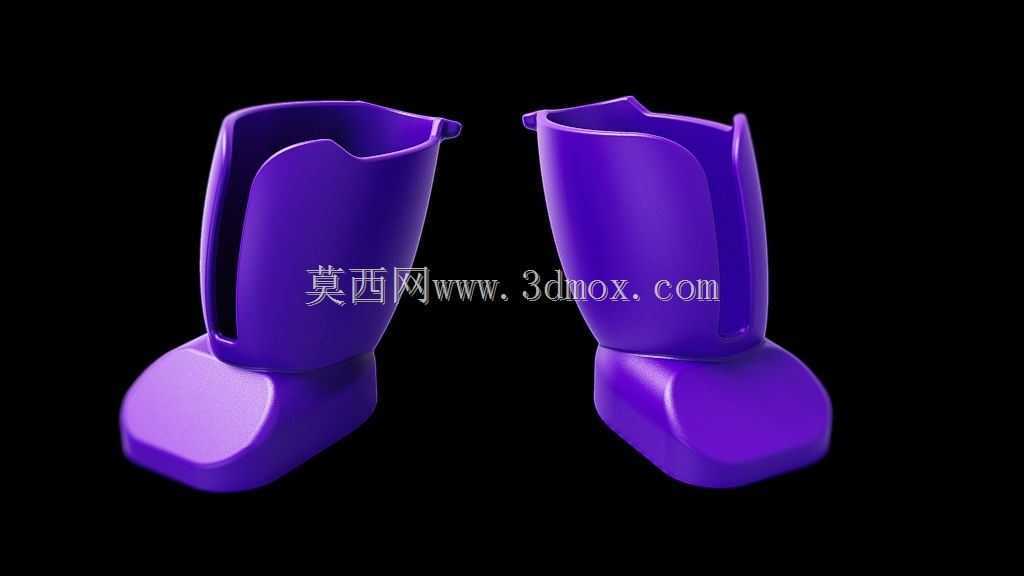

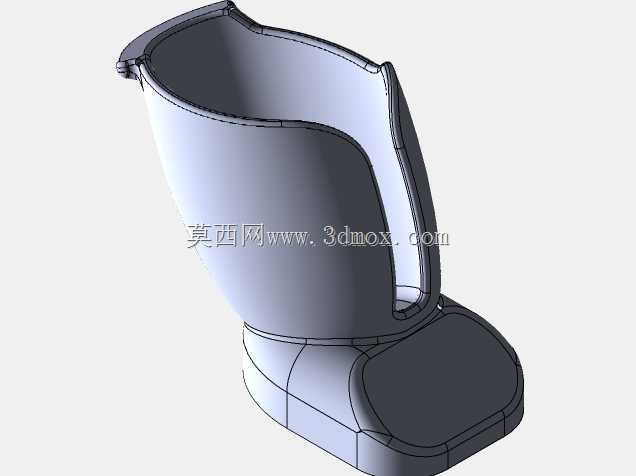

该支撑结构主要适配轻量型手持瞄准类设备的握持贴合需求，在实际使用场景中，直接与使用者的脸颊、肩颈部位接触，承担设备承重缓冲、握持姿态定位的核心作用，能有效降低长时间持握设备带来的局部压力集中问题，减少操作过程中的设备滑移，提升瞄准状态下的姿态稳定性。从结构功能来看，两个非对称部件分别对应脸颊承托与肩窝抵靠两个接触区域，承托面做了连续的曲面过渡，没有尖锐棱角，边缘位置预留了1.5mm的圆角包边，避免硬质材料直接接触皮肤造成的压痕或剐蹭。抵靠部件的底部做了加宽的平面设计，接触面积比常规直筒型枪托提升了42%，能将设备后坐力均匀分散到肩窝区域，不会出现局部应力过大导致的抵靠位移。设计过程中没有采用常规的对称式建模思路，而是参考了实际人体头肩部位的曲面扫描数据做逆向拟合，两个部件的曲面曲率完全匹配人体接触区域的自然弧度，承托部件的内侧曲面贴合颧骨下方到下颌位置的轮廓，外侧做了加厚的加强筋结构，在壁厚仅2mm的情况下保证整体结构强度，不会因为持握时的侧向压力出现形变。抵靠部件中间开设的纵向开槽，一方面是为了减轻整体自重，另一方面可以适配不同使用者的肩宽差异，允许抵靠位置有10mm左右的前后调整余量，安装时两个部件通过底部的三个定位凸台与设备主体的卡槽配合，不需要额外的紧固件就能完成快速装配，凸台的尺寸公差控制在0.1mm以内，装配后不会出现松动旷量。外形尺寸上，承托部件整体长度127mm，最大宽度89mm，安装基准面到底部定位凸台的高度为23mm，抵靠部件总高度142mm，底部接触面的长宽尺寸为76mm*62mm，所有安装边界都避开了设备主体上的按键、走线区域，不会干涉设备原有功能的操作。整个结构采用注塑工艺成型，曲面部分做了脱模斜度处理，最小脱模斜度为1.5度，不需要复杂的侧抽芯结构就能完成量产加工，材料选用常规的ABS工程塑料即可满足使用强度要求，接触表面可以根据需求做软胶包覆处理，进一步提升握持贴合的舒适度。
