AKM步枪导气管结构三维建模作品

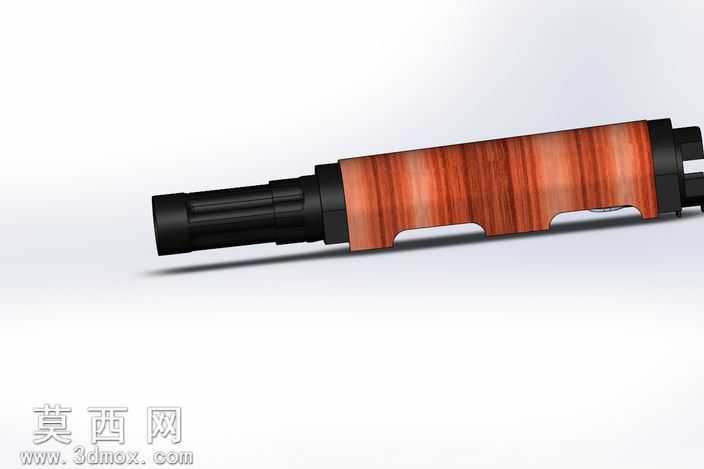

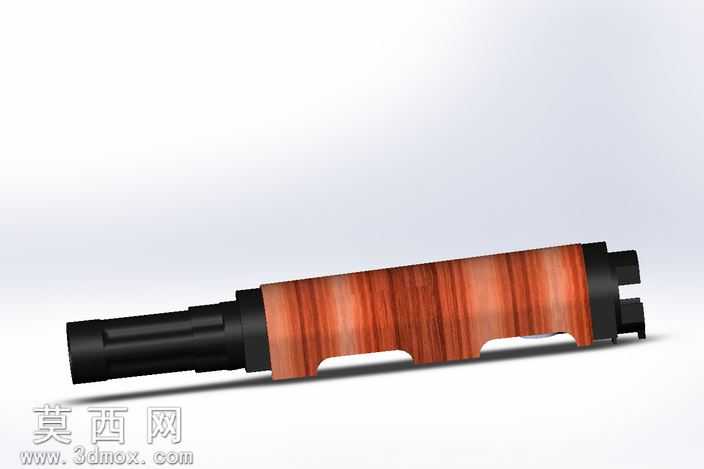

本作品为AKM自动步枪导气管组件的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的装配建模思路，先拆分各独立零件完成单体建模，再通过同轴、重合、平行等标准配合关系完成整体装配，确保各部件相对位置完全符合实物尺寸比例。建模阶段首先对导气管主体金属段进行特征构建，通过旋转凸台命令生成基础管体轮廓，再使用拉伸切除命令加工出两端的连接卡口、定位卡槽结构，对金属表面的细微加工纹理采用外观贴图结合表面粗糙度参数设置实现，还原钢制零件经氧化处理后的哑光黑金属质感。针对包裹在管体外侧的木质护木部分，先通过扫描命令生成护木的基础弧形轮廓，再使用放样切除命令加工出与导气管贴合的内弧面，同时做出护木上的两处握持凹槽结构，材质编辑阶段为木质部分添加多层纹理映射，调整木纹走向、凹凸深度与漫反射参数，还原实木护木的红棕色调、自然木纹肌理与温润的哑光表面质感。模型两端的连接结构严格还原实物的接口尺寸，一端对应枪管导气箍的对接结构，另一端对应机匣部位的固定卡扣，所有倒角、退刀槽等细微工艺结构均未省略，保证模型结构的完整性与装配合理性。渲染阶段采用工作室环境光搭配两盏辅助补光，调整光线角度避免金属表面出现过曝反光，同时突出木质护木的纹理层次，最终渲染效果清晰展现组件的整体形态与各部分材质差异，模型可用于枪械结构原理演示、相关配件设计参考、3D打印实物制作等场景，各零件参数可编辑，支持根据需求调整尺寸比例或修改局部结构。
