手持式涡轮正弦加注喷枪结构设计

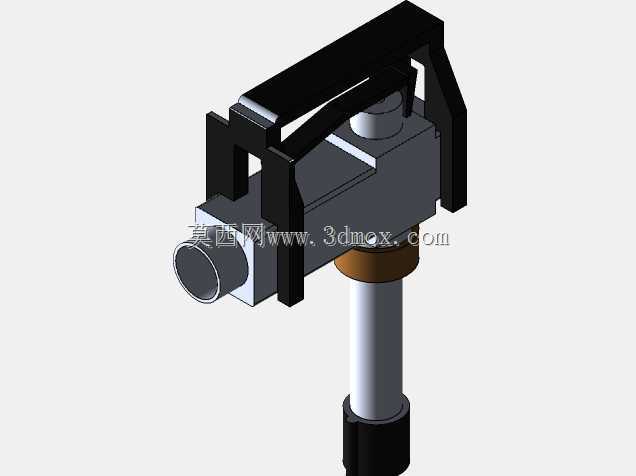

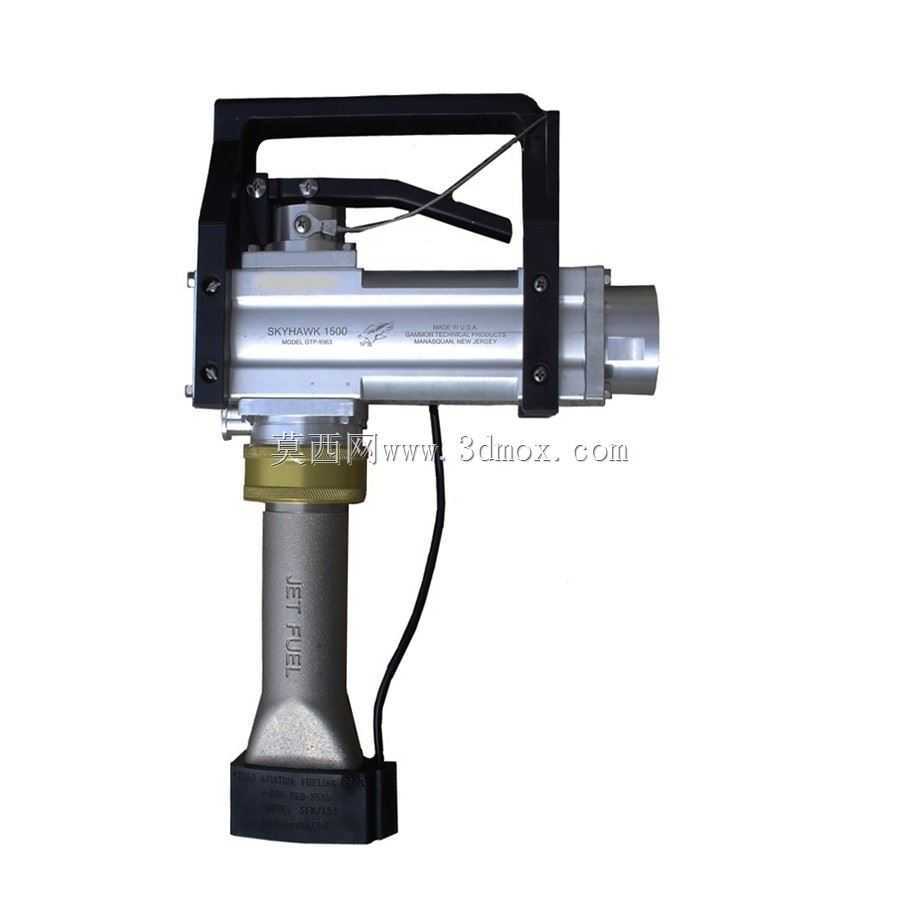

该款手持喷枪主要面向航空地面保障、场站油料加注场景设计，适配Jet Fuel类航空燃油的精准加注作业，也可拓展用于低粘度工业流体的定量输送工况，在小型通航机场、野外临时补给点、装备维保站点等场景下，能够替代传统大流量加注枪完成精细化加注操作，避免加注过量或流体飞溅带来的安全隐患。从功能特性来看，枪体集成了扳机式流量控制结构，操作人员单手握持即可完成流量调节，上部的黑色提手既可以作为携带结构，也能在长时间加注作业时辅助承托，降低腕部负载；枪身中部的金属筒体集成了涡轮正弦流道结构，能够在流体通过时将紊流调整为稳定的层流状态，减少出口处的流体脉动，让加注过程更平稳，枪口位置的快接接口可适配不同规格的加注接头，满足不同口径受油口的连接需求。设计过程中优先考虑了手持操作的人机工程边界，整体重心控制在握持区域正上方，竖直方向的下段为流体进液端，可直接对接输送软管，进液端与主体的连接部位采用黄铜密封结构，兼顾耐燃油腐蚀性能与密封可靠性，枪身侧面的走线为扳机联动的锁止机构控制线，可在加注到预设液位时自动切断流道，防止溢液。外形尺寸方面，整体高度控制在380mm以内，主体筒体直径约65mm，横向宽度含提手部分不超过180mm，安装对接时，进液端采用标准内螺纹接口，可直接匹配通用加油软管的外螺纹接头，无需额外转接结构，出口端的伸出长度预留了25mm的插入余量，能够适配不同深度的受油口，避免加注时流体外溅。结构设计上，主体承力部件采用铝合金硬质阳极氧化处理，在降低整体重量的同时保证足够的结构强度，握持区域的黑色部件采用耐油工程塑料，长期接触燃油不会出现溶胀变形，底部的黑色底座为枪体放置支撑结构，在临时放置时可保持枪体竖直，避免出口接触地面造成污染。从建模逻辑来看，各部件的配合公差按照燃油加注设备的密封要求设定，运动部件的间隙控制在0.1mm以内，既保证扳机操作的顺畅度，又不会出现流体渗漏的问题，涡轮流道的曲面建模严格按照正弦曲线参数构建，确保流体通过时的流阻损失控制在合理区间，不会因为流道结构导致加注效率下降。
