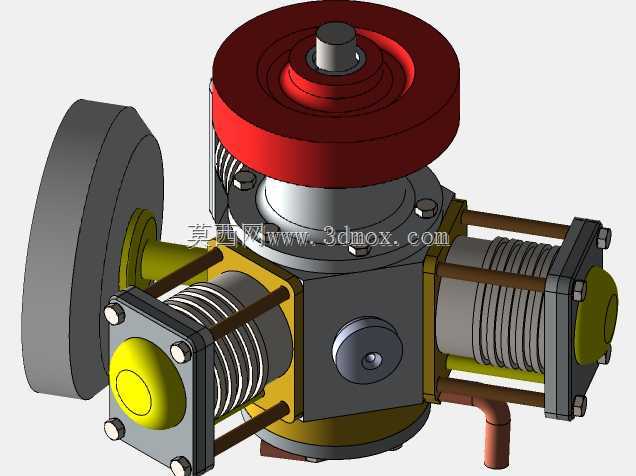

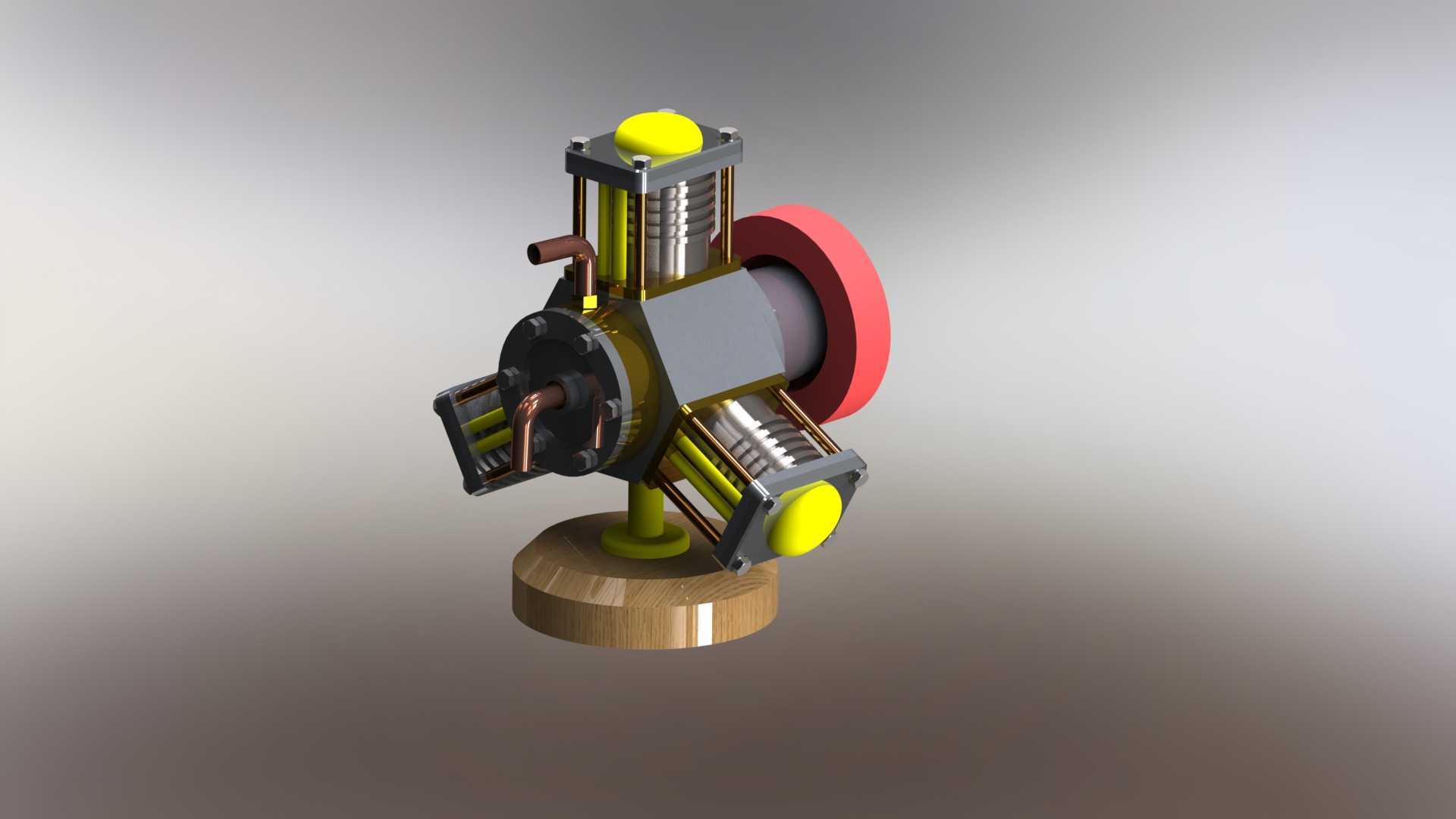

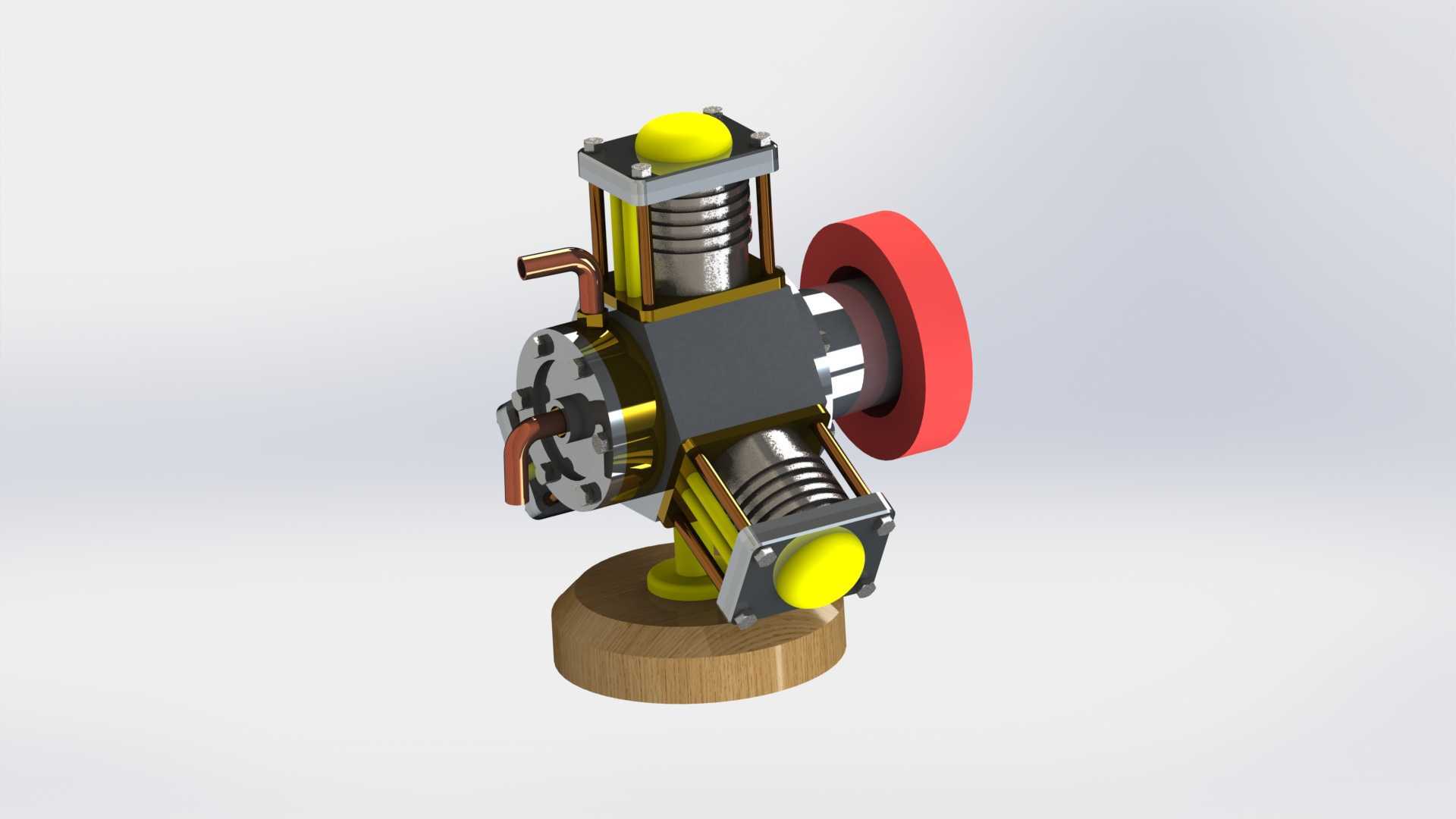

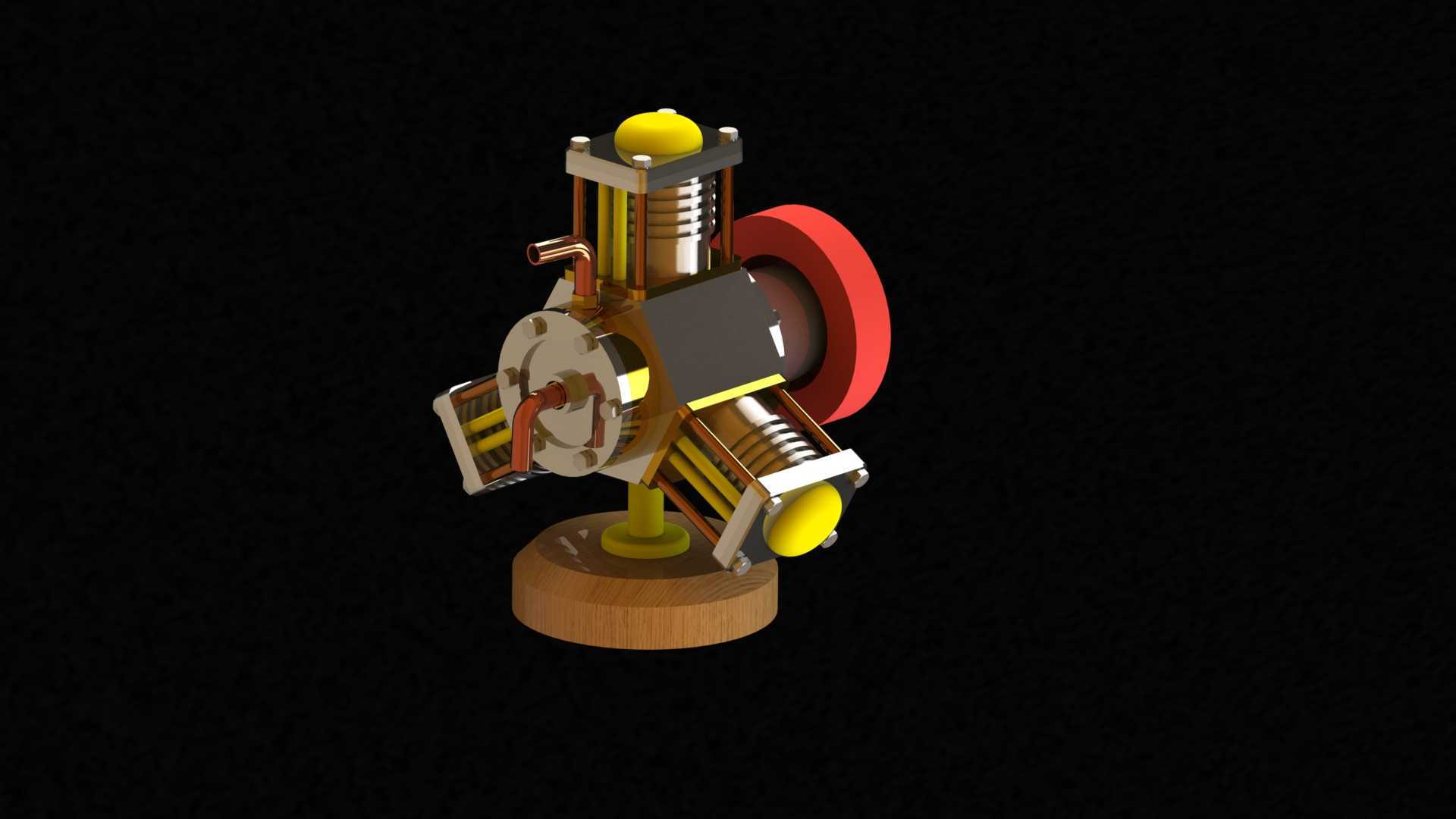

这款三缸径向布置的蒸汽动力装置,常应用于小型固定式动力输出场景、教学演示教具以及复古动力爱好者的改装试验场景,可通过蒸汽介质的压力能转换为旋转机械能,为配套负载提供稳定的扭矩输出。从结构设计逻辑来看,三个气缸沿中心主轴呈120度径向均布,这种布局能让各缸的做功冲程相互错开,大幅降低曲轴运转时的扭矩波动,相比单缸蒸汽机,输出动力的平顺性有明显提升,同时径向布局也让整体结构的轴向尺寸更紧凑,适配安装空间轴向受限的使用场景。

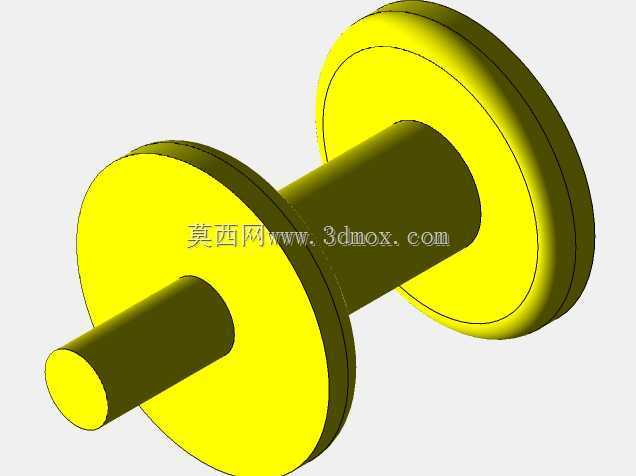

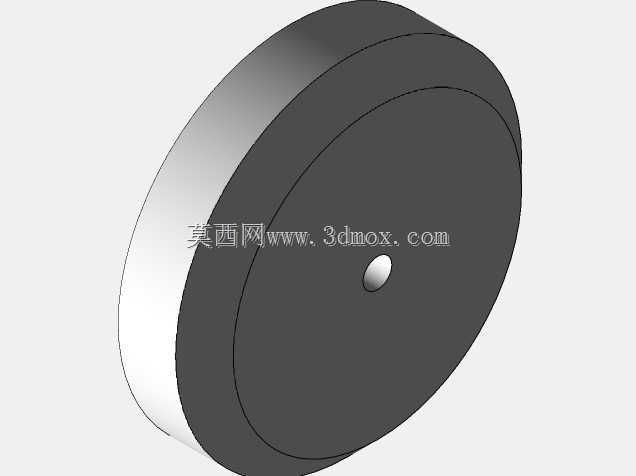

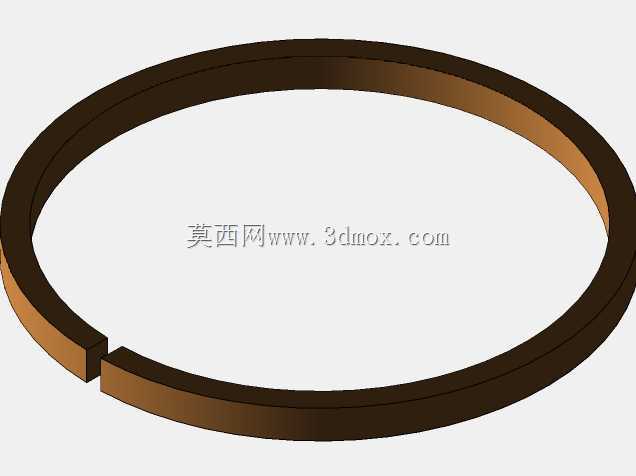

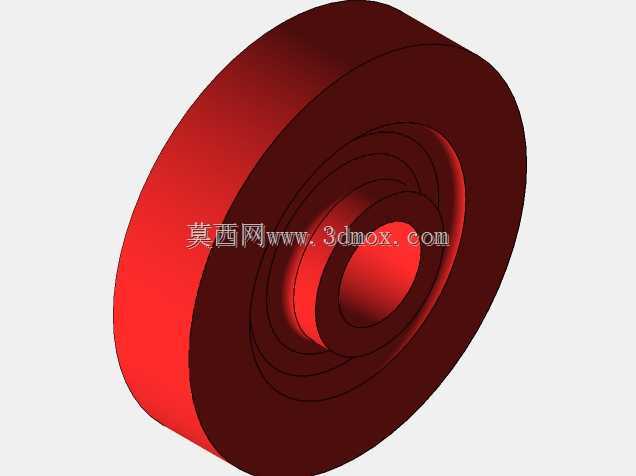

设计过程中,中心回转组件集成了配气机构与曲轴传动结构,顶部的带轮作为动力输出端,可通过皮带传动连接外部负载,侧面的飞轮结构用于储存做功冲程的多余能量,带动活塞完成排气、进气的非做功行程,保证运转连续性。每个气缸单元都独立设置了活塞、密封组件与缸体连接结构,缸体与中心阀腔之间通过拉杆螺栓锁紧,既保证了蒸汽腔的密封可靠性,也方便后期拆解维护更换密封件。

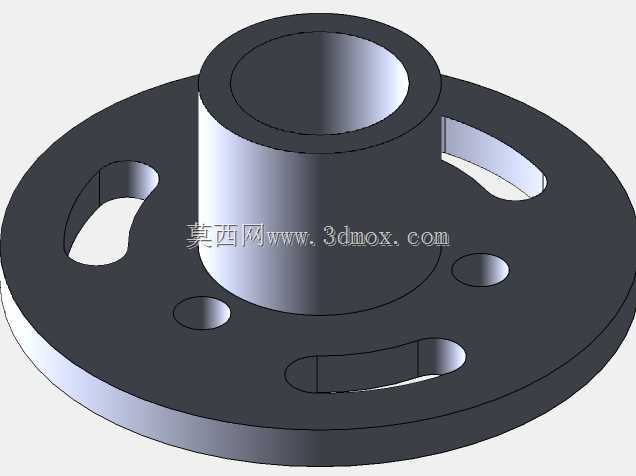

从安装边界来看,整机的径向最大尺寸由三个气缸的外伸长度决定,安装时需预留气缸外侧的管路连接空间,用于接入蒸汽进气管与冷凝水排出管路,轴向安装尺寸从顶部带轮端面到底部管路接口计算,需预留足够的散热间隙,避免高温缸体贴近安装基座造成热传导影响周边部件。配气结构集成在中心壳体内部,通过主轴的旋转同步控制各缸的进排气时序,无需额外设置外置配气凸轮轴,简化了整体传动链路,减少了故障点。

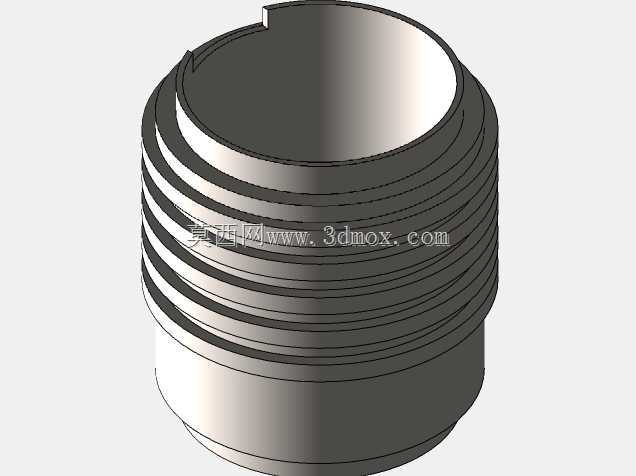

实际使用中,这种三缸径向结构对蒸汽压力的适配范围更宽,低蒸汽压力下也能顺利启动,不会出现单缸蒸汽机低压力下曲轴死点无法启动的问题,各缸的活塞连杆组件与中心曲轴的连接采用铰接结构,运转时的侧向力由缸体导向结构承担,降低了连杆的磨损速率。外观上各功能部件的布局清晰,进气管路沿缸体侧面排布,避免与运动部件产生干涉,缸体外部的散热鳍片结构可帮助缸体维持稳定工作温度,减少密封件因过热老化的速度。
