小口径单发折开式猎枪结构三维设计

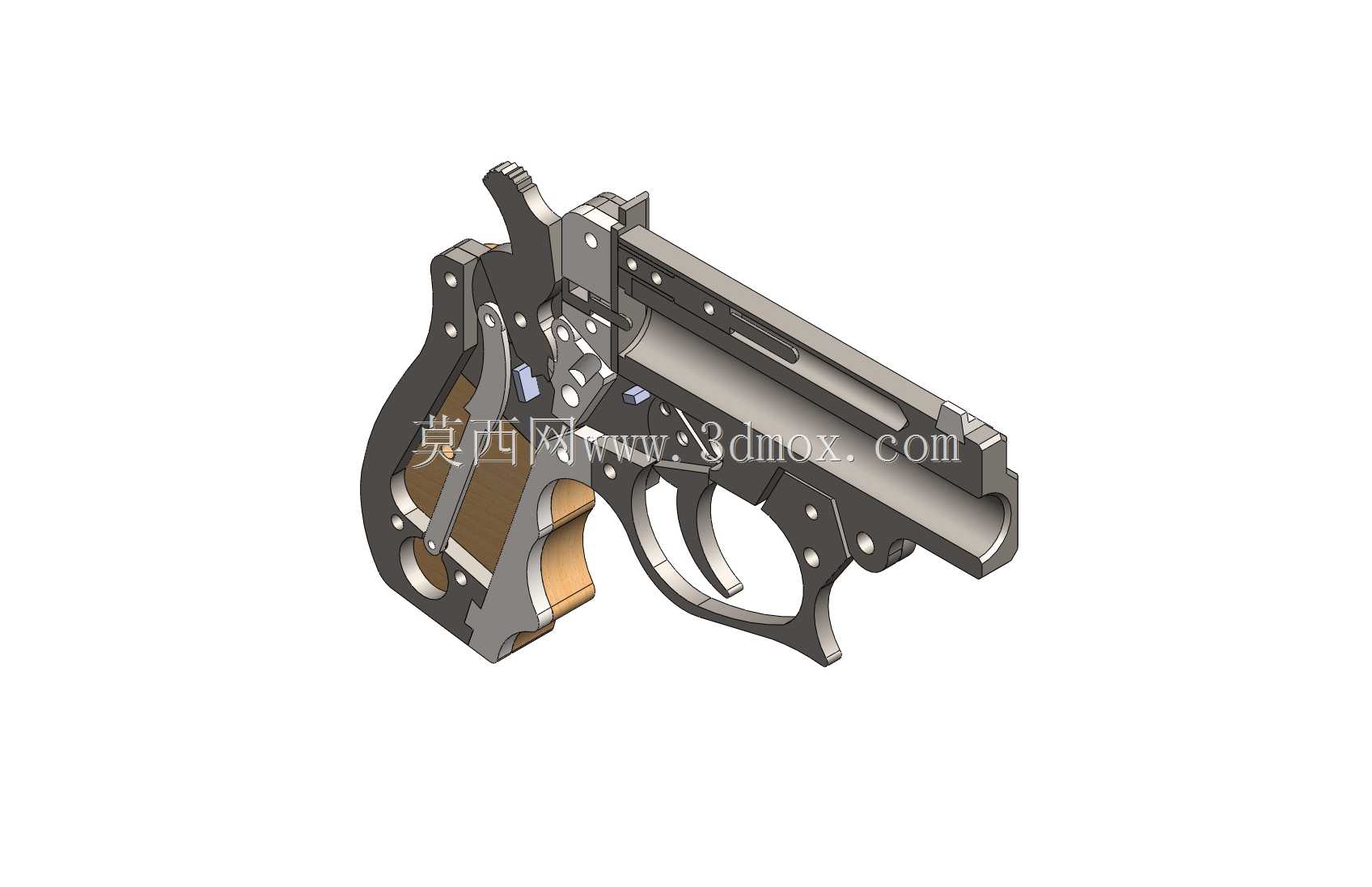

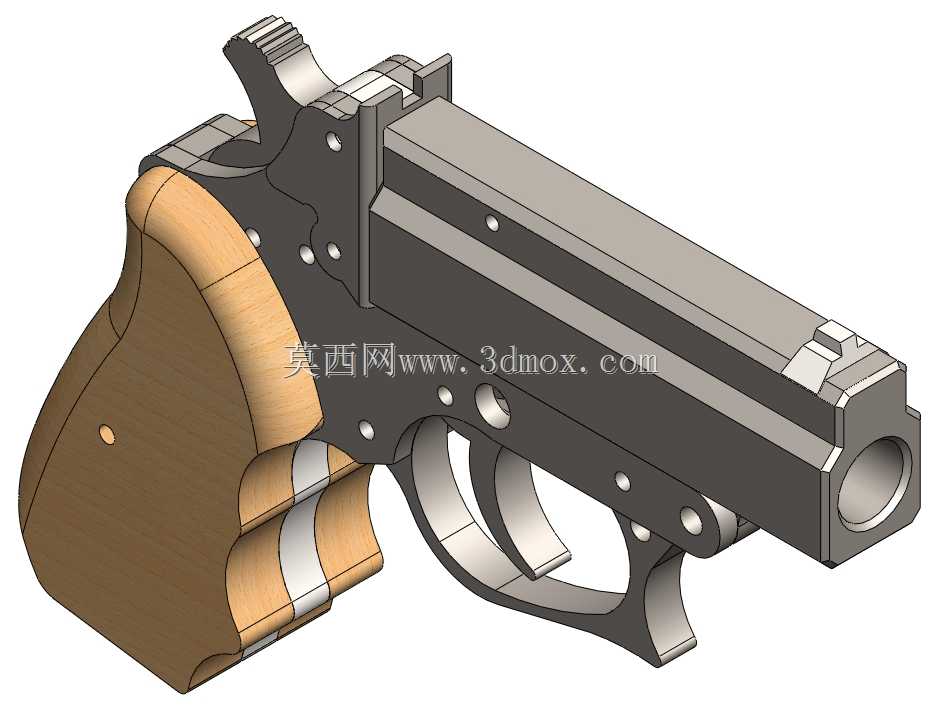

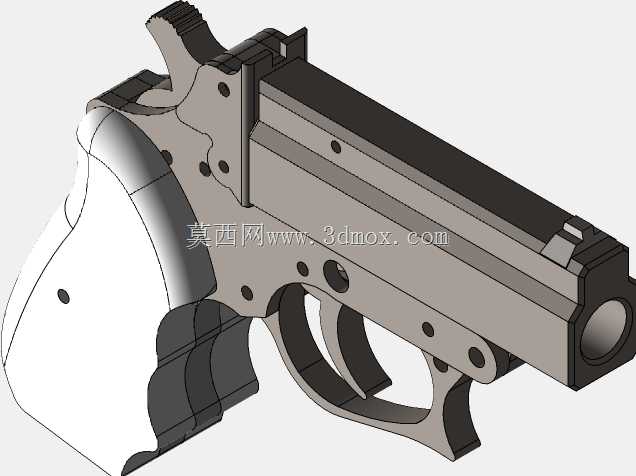

该结构为.410口径单发折开式枪械，整体采用无托式紧凑布局，握把与枪托一体化设计，整体长度控制在便携区间，适合狭窄空间携带与快速出枪操作，主要用于小型狩猎、户外防身以及民用射击运动场景，折开式结构的核心优势在于结构简单可靠，故障排除速度快，日常维护无需复杂拆解，仅需打开铰链部位即可完成退壳、装填动作，对非专业使用者十分友好。从结构设计逻辑来看，该枪械将击发机构全部集成在机匣主体内部，击锤外露设计方便手动待击，同时可直观观察待击状态，避免误触走火风险；扳机采用双环式护圈结构，既可以适配不同握持习惯的使用者，也能在跌落时为扳机提供额外防护，减少外力直接触碰扳机的概率。握把部分采用层压木质包覆金属骨架的设计，木质部分贴合手型做了曲面修型，握持时虎口位置与握把上沿完全贴合，连续射击时可有效缓冲后坐力，金属骨架则承担了击发时的全部冲击力，避免木质结构直接受力出现开裂。枪管与机匣通过尾部铰链连接，闭锁时依靠机匣前端的卡扣与枪管尾部的卡槽配合实现刚性闭锁，击发时的膛压完全由闭锁卡扣承担，设计时需重点校核卡扣部位的剪切强度，匹配.410口径弹药的最大膛压值预留足够安全系数，避免闭锁失效。安装边界方面，该枪械无额外外接附件接口，整体外轮廓无突出尖锐结构，日常收纳时可直接放入普通便携枪套，无需预留额外附件安装空间；所有销钉均采用过盈配合压入机匣对应孔位，拆解时仅需冲子即可完成全部销钉拆卸，零件互换性较强，同规格零件可直接替换无需二次修配。击针设计在机匣前端面对应枪管尾端中心位置，待击状态下击针被阻铁挂住，扣动扳机后阻铁释放击锤，击锤在簧力作用下撞击击针尾部完成击发，整套击发机构零件数量少，传动路径短，扳机力可通过调整阻铁簧的预压量进行微调，适配不同使用者的操作习惯。
