鲁格GP100六英寸.357口径转轮手枪结构

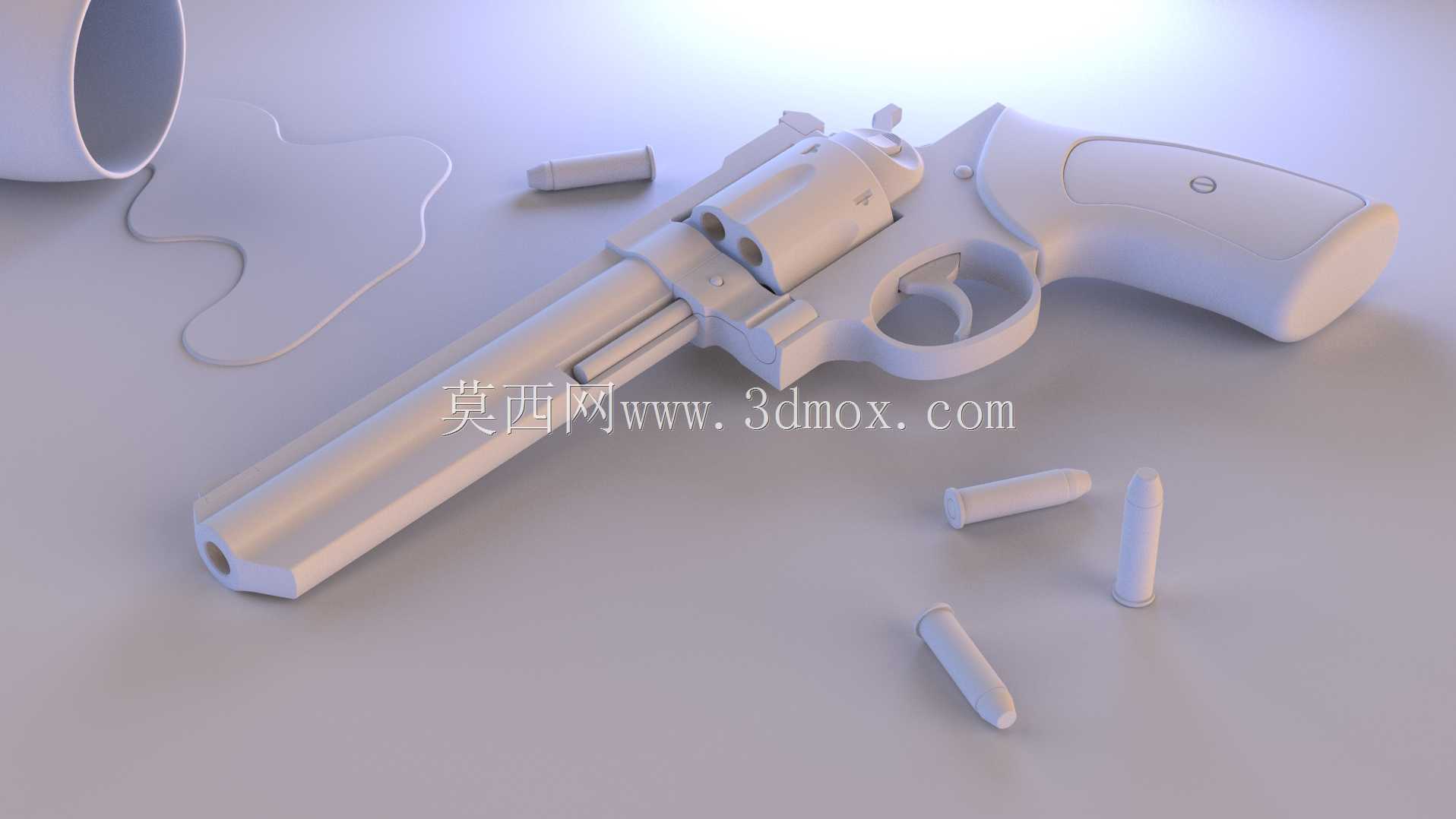

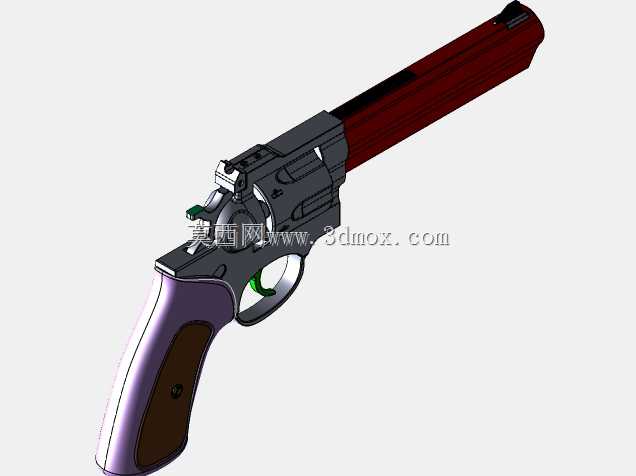

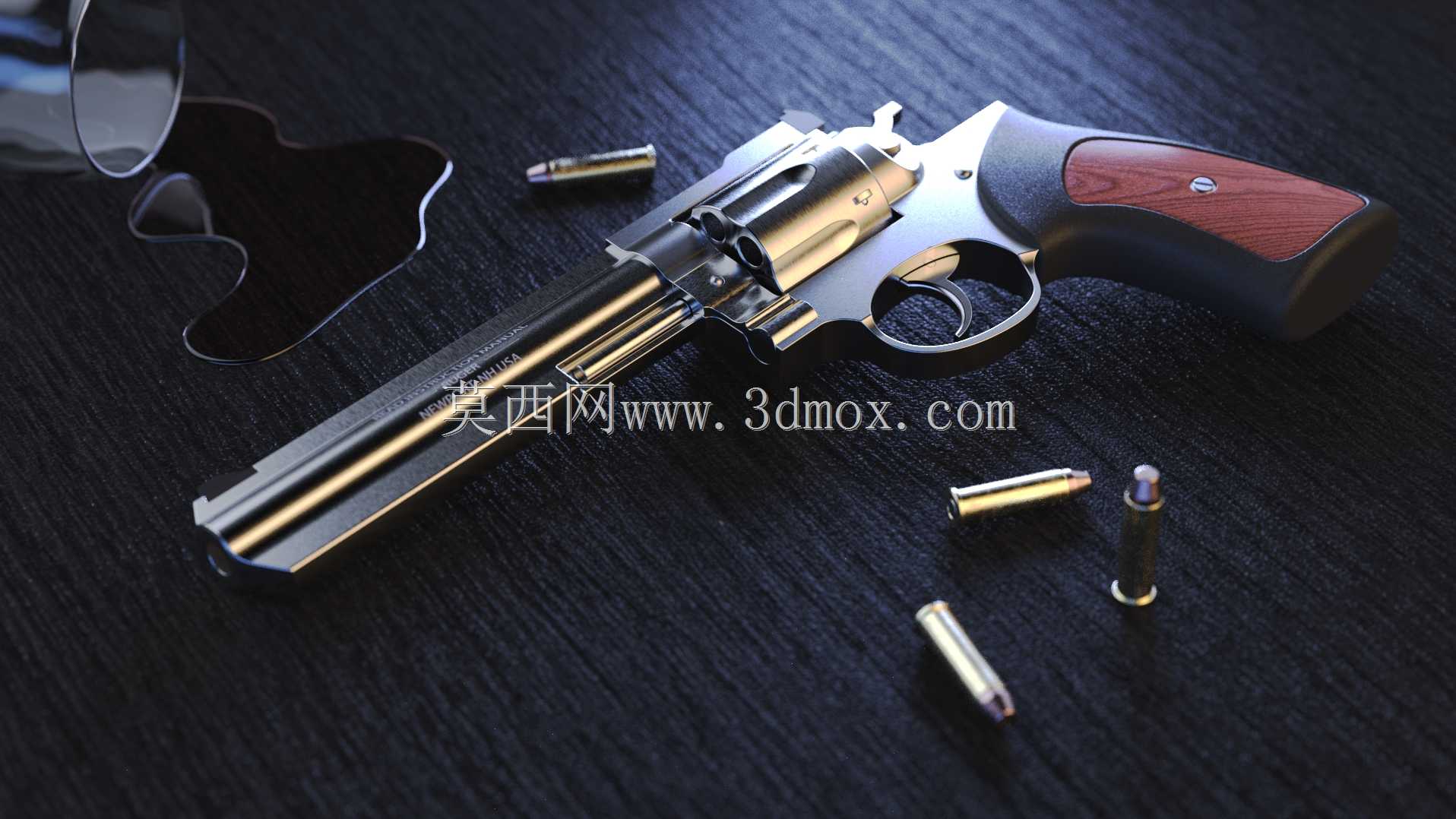

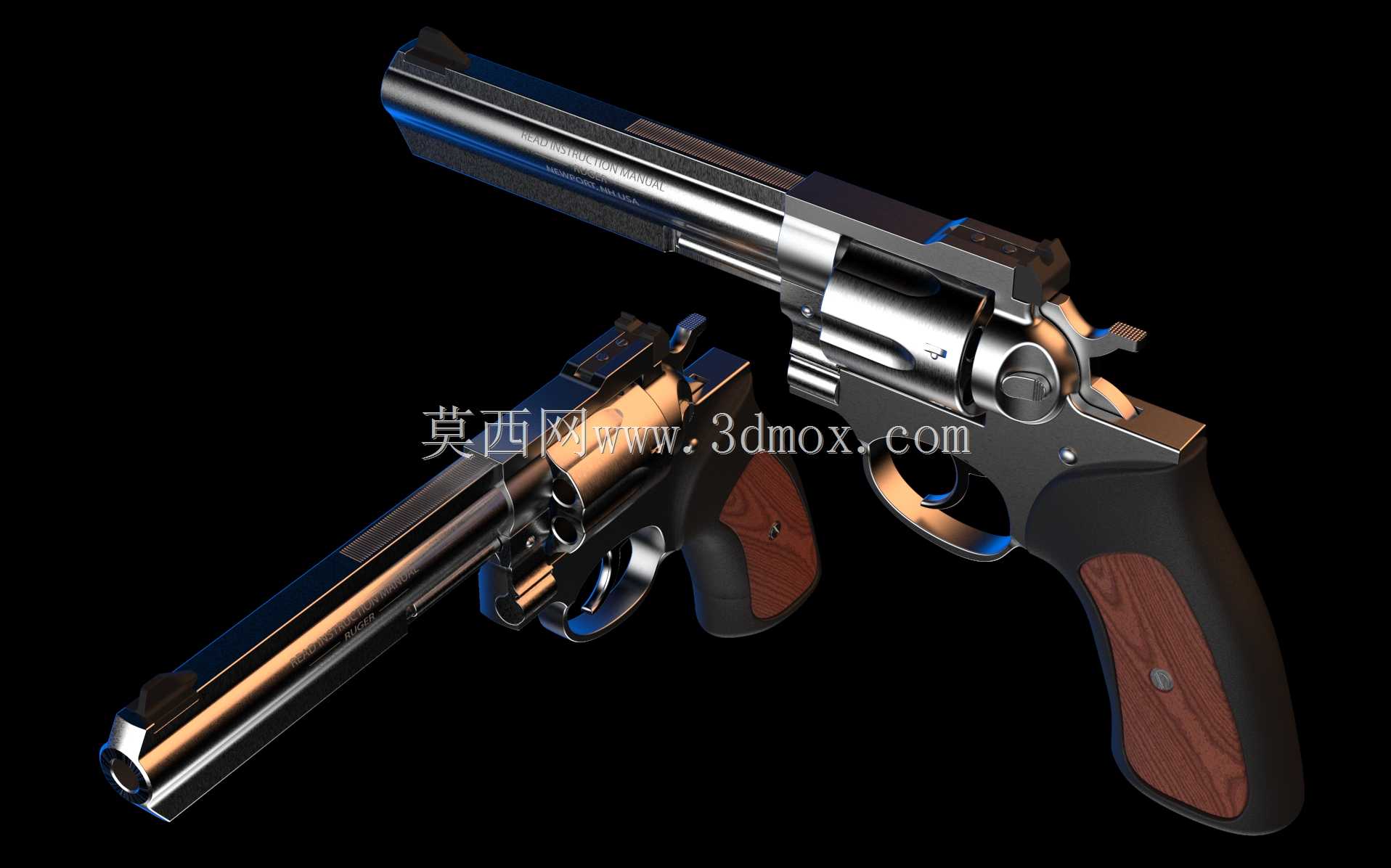

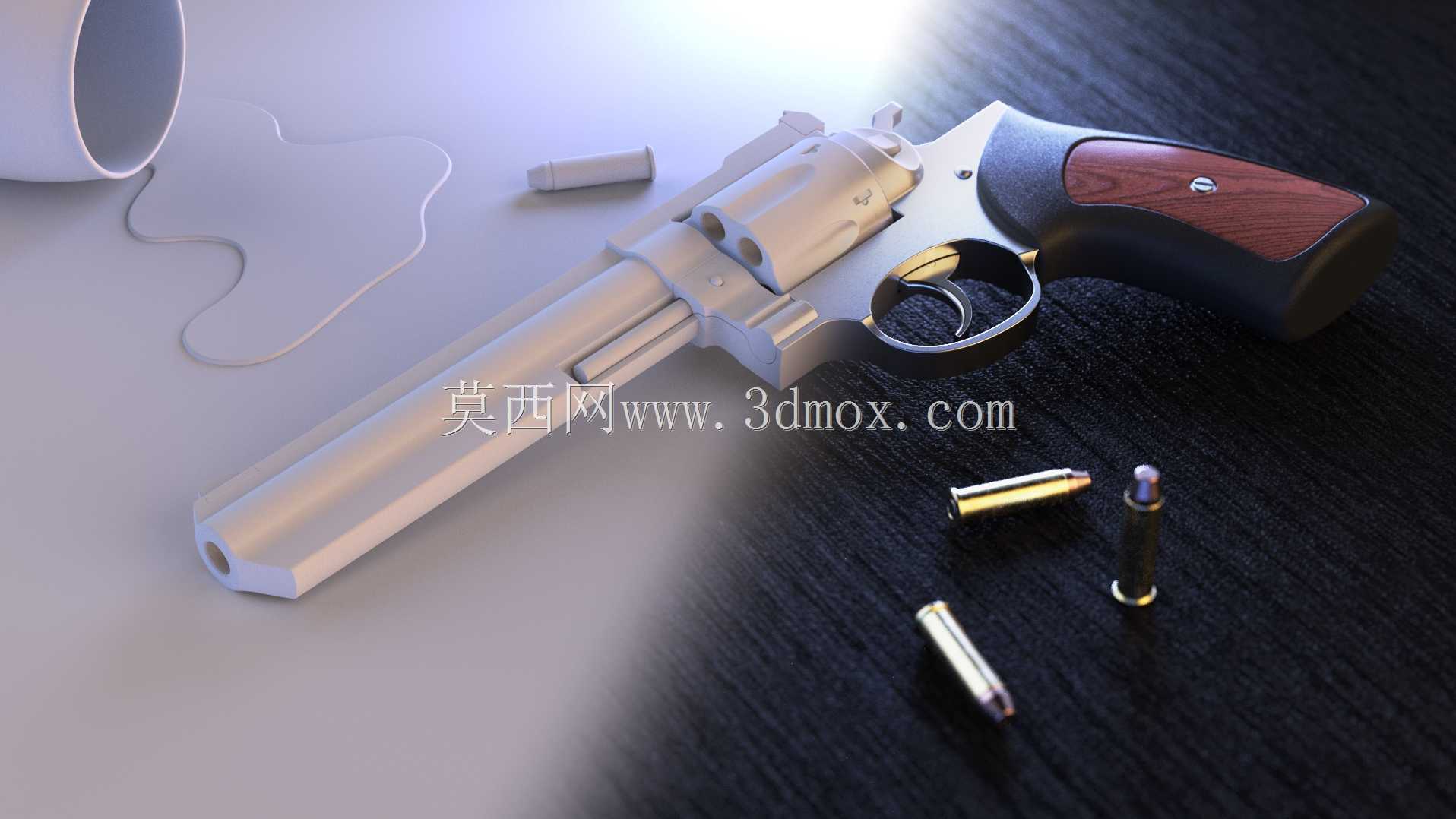

这款转轮手枪的三维结构还原，核心围绕实枪的机械动作逻辑搭建，从结构设计角度看，其转轮座采用整体式铬钼钢切削成型，对应6英寸长度的枪管组件，在建模时严格匹配了枪管与转轮座的过盈配合公差，枪管内的膛线导程、坡膛过渡段尺寸都按照实枪的装配边界做了对应还原，确保结构演示时转轮弹巢与枪管尾端的间隙控制在0.1-0.15mm的合理区间，避免模拟击发动作时出现窜动干涉。

从实际应用场景来看，这类大口径转轮手枪的结构常被用于民用射击运动装备的结构参考、安防器械的原理教学场景，建模时重点还原了其双动击发机构的传动逻辑：击锤的待击行程、扳机连杆的解锁角度、转轮定位棘爪的进给量都做了运动副约束，可直接用于动作原理演示，不需要额外调整装配约束。握把部分采用橡胶包覆木质贴片的分层结构，建模时区分了不同材质的贴合面，握把与转轮座的固定销位置、握持角度按照人体工程学的15度俯角设计，对应成年男性手掌的握持尺寸，握把前后的防滑纹理深度控制在0.8mm，既保证握持摩擦力，又不会在快速拔枪时勾挂衣物。

设计思路上，这款GP100的结构区别于同类型其他转轮产品的核心点，是其转轮定位机构采用了双重锁止设计，除了传统的棘轮棘爪定位，在转轮架前端增加了弹性定位销，对应每个弹巢的定位凹槽，建模时还原了定位销的弹簧预压行程，确保转轮转动到击发位时的同轴度误差小于0.05mm，避免大口径弹丸击发时出现偏磨。整体外形尺寸上，6英寸枪管版本的全枪长度控制在242mm，转轮弹巢直径44mm，对应6发.357马格南弹的容弹空间，每个弹巢的壁厚不小于3.2mm，保证发射时的结构强度，建模时弹巢的退壳挺槽、底缘定位台阶都做了精确还原，可直接用于模拟装弹、退壳的完整动作流程。

从安装边界来看，枪管与转轮座的配合段长度达到38mm，比短管版本的配合长度增加12mm，能更好地承受大口径弹药击发时的膛压冲击，照门与准星的安装槽采用燕尾槽结构，可实现左右风偏、上下高低的调整，建模时预留了调整螺钉的运动空间，照门的缺口宽度、准星的厚度都按照实射的瞄准基线参数设置，瞄准基线长度达到170mm，对应6英寸枪管的弹道特性，能保证在50米射程内的瞄准精度。击锤的外露部分做了防滑齿设计，单动待击时的按压接触面做了圆弧过渡，避免操作时划伤手指，扳机的曲面弧度按照手指扣动的受力轨迹设计，双动击发时的扳机力传导路径做了结构优化，减少传动过程中的卡滞点，这些细节在三维模型中都通过曲面连续、装配约束的方式做了完整还原，可直接用于结构拆解教学、动作原理演示等场景。
