喷漆室用压送式手动喷枪结构设计

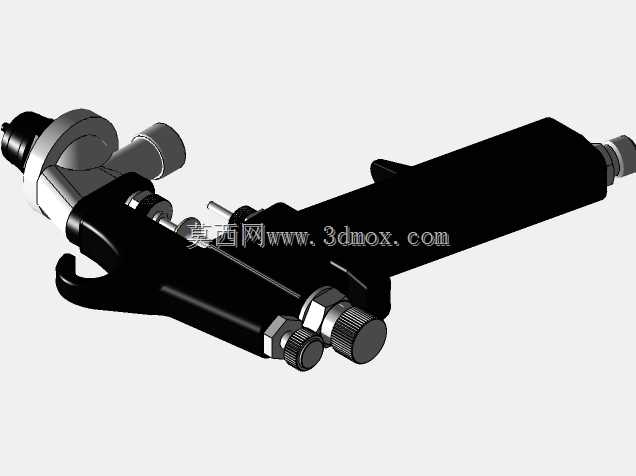

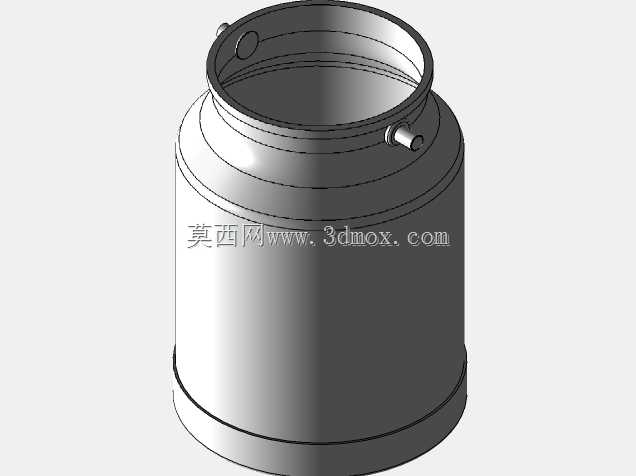

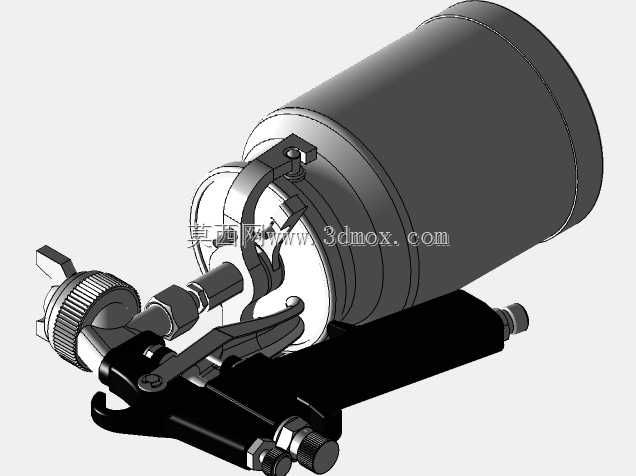

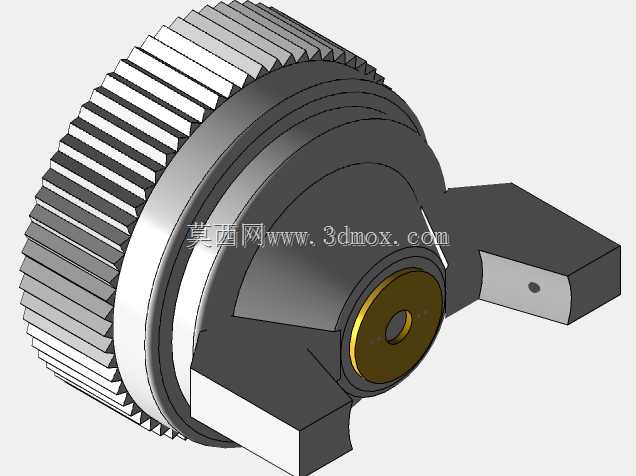

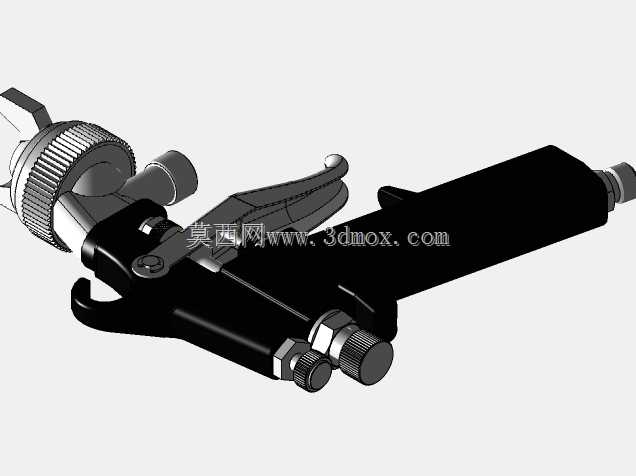

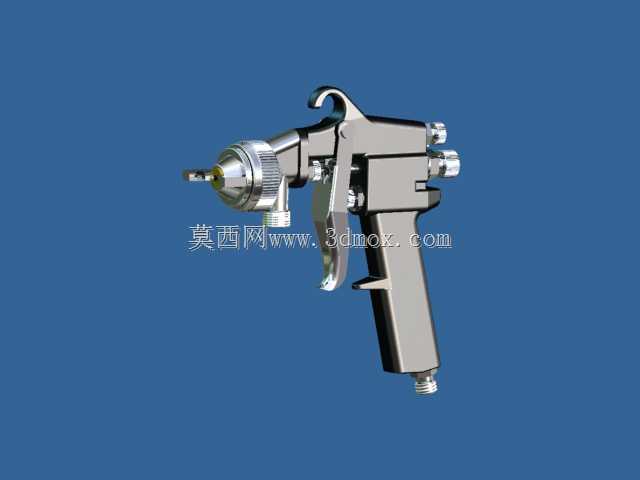

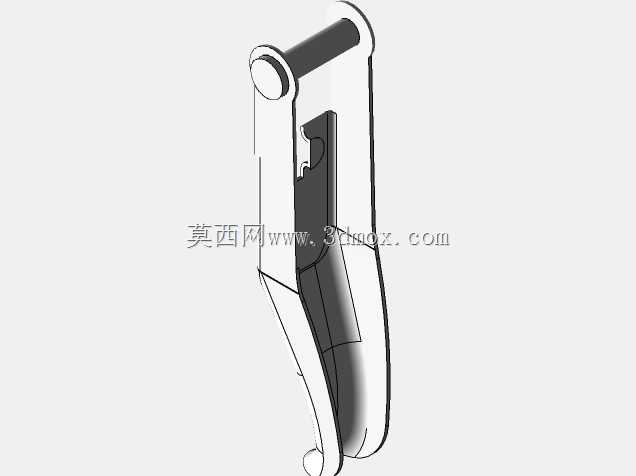

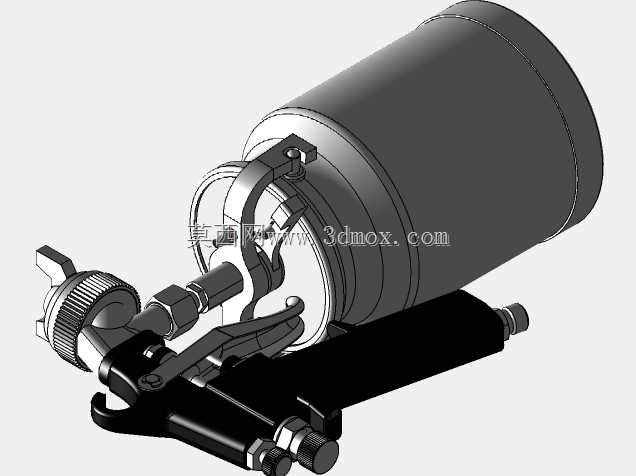

这款手动喷枪主要面向工业喷漆室作业场景设计，适配各类溶剂型、水性涂料的喷涂作业需求，可覆盖金属构件表面涂装、五金件防腐喷涂、汽车零部件补漆等多类作业工况。从结构设计逻辑来看，整体采用枪体与储料罐分体式布局，下置铝合金储料罐通过螺纹接口与枪身进料通道连通，密封面设计有锥度贴合结构，可避免带压作业时出现涂料渗漏问题，储料罐容积适配单人连续作业15至20分钟的喷涂用量，减少作业过程中反复添料的频次。枪身操作区域采用人体工学适配设计，扳机行程设置为两级触发结构，轻扣扳机时仅导通气路实现预吹气，清除待喷涂工件表面浮尘，继续扣压扳机才会同步开启涂料通路，实现气料混合雾化喷出，可有效避免起步喷涂时出现涂料堆积、流挂的常见缺陷。枪头位置的雾化调节组件采用三旋钮独立控制结构，分别对应扇形喷幅调节、涂料流量调节、雾化气压调节，操作人员可根据工件形状、涂料黏度、作业距离灵活调整参数，小到五金螺丝的局部补漆，大到整幅钣金件的连续喷涂都能适配。枪身内部的气料混合腔采用拉瓦尔喷管结构设计，压缩空气进入腔体后形成高速负压区，将储料罐内的涂料均匀抽吸至混合腔，与高速气流充分剪切破碎后形成粒径均匀的雾化颗粒，喷出后涂层厚度均匀性偏差可控制在5微米以内，减少后续打磨工序的工作量。从安装与操作边界来看，枪身进气接口采用标准G1/4螺纹规格，可直接对接车间常规压缩空气管路，无需额外转换接头，枪身整体重量控制在0.8千克以内，搭配下置储料罐的重心平衡设计，操作人员长时间手持作业不易产生肌肉疲劳。枪身所有过流部件均采用耐溶剂腐蚀的不锈钢与阳极氧化铝合金材质，可适配常规工业涂料的化学特性，避免长期使用后出现部件腐蚀、涂料通道堵塞的问题，喷嘴与顶针采用可更换模块化设计，针对不同黏度涂料可更换对应口径的喷嘴组件，无需整体更换枪体即可拓展设备适用范围。
