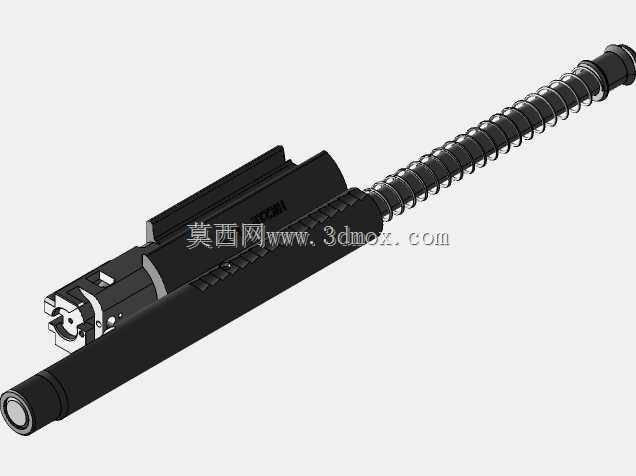

HK21e枪械螺栓与托架组结构设计

这套组件属于自动枪械自动机核心的往复运动单元，主要承担枪械射击循环中的闭锁、击发、退壳、供弹推送全流程动作，在班组支援武器的自动循环工况下，需要承受高频往复冲击、高温燃气冲刷与连续载荷交变，是决定枪械射击可靠性、循环射速与寿命的核心结构模块。从结构布局来看，组件整体沿枪管轴线方向同轴布置，核心的螺栓载体为长条形钢制主体，外部做了减摩耐磨的表面处理，降低在机匣导轨内往复滑动的摩擦阻力，配套的复进簧套在导杆外侧，为枪机后坐到位后的复进动作提供储能驱动力，弹簧的刚度参数经过匹配，既保证足够的复进能量完成推弹上膛与闭锁动作，又能控制后坐冲击传递到机匣的载荷峰值，降低连发射击时的枪口跳动幅度。当前结构预留了后续优化的设计空间：需要匹配对应的拔取器、拔取器弹簧与销件，完成弹壳从弹膛内的抽壳动作定位，同时要校正反冲杆的长度尺寸，保证反冲杆与枪机框的撞击时机匹配自动循环的时序，避免出现击发提前或者后坐行程不足的故障；在载体后部设计的空腔用于加装钨丸配重，通过调整钨丸的填充量来调整枪机组件的整体往复质量，匹配不同弹药膛压下的自动机循环速率，减少螺栓弹跳导致的闭锁不确实、早发火等故障，同时配重结构也能进一步吸收后坐末端的冲击能量，提升连发射击的稳定性。从安装边界来看，组件整体外径需要匹配机匣内部的导轨槽宽度，导杆的末端需要抵靠在机匣尾端的定位槽内，保证往复运动的同轴度，避免出现运动卡滞；前端的螺栓头部需要与枪管节套的闭锁齿完全契合，闭锁支撑面的贴合面积要满足膛压作用下的强度要求，避免出现断齿或者弹壳断裂的故障。设计过程中需要重点考虑各运动副的间隙配合：枪机与导轨的间隙控制在合理范围，既保证高温积碳工况下不会出现卡滞，又避免间隙过大导致的运动精度下降；拔取器的扣合深度要匹配弹壳底缘的尺寸，保证抽壳过程中不会出现滑壳故障；击针的突出量需要严格控制，既要保证可靠击发底火，又要避免突出量过大击穿底火造成燃气泄漏。这套结构的设计逻辑围绕自动循环的可靠性展开，所有结构细节都服务于高频往复工况下的动作稳定性，后续补全缺失的击针、抽壳组件后，即可完成整个自动机单元的装配验证，通过调整复进簧预压量、钨丸配重质量，就能适配不同的射速要求与使用场景。
