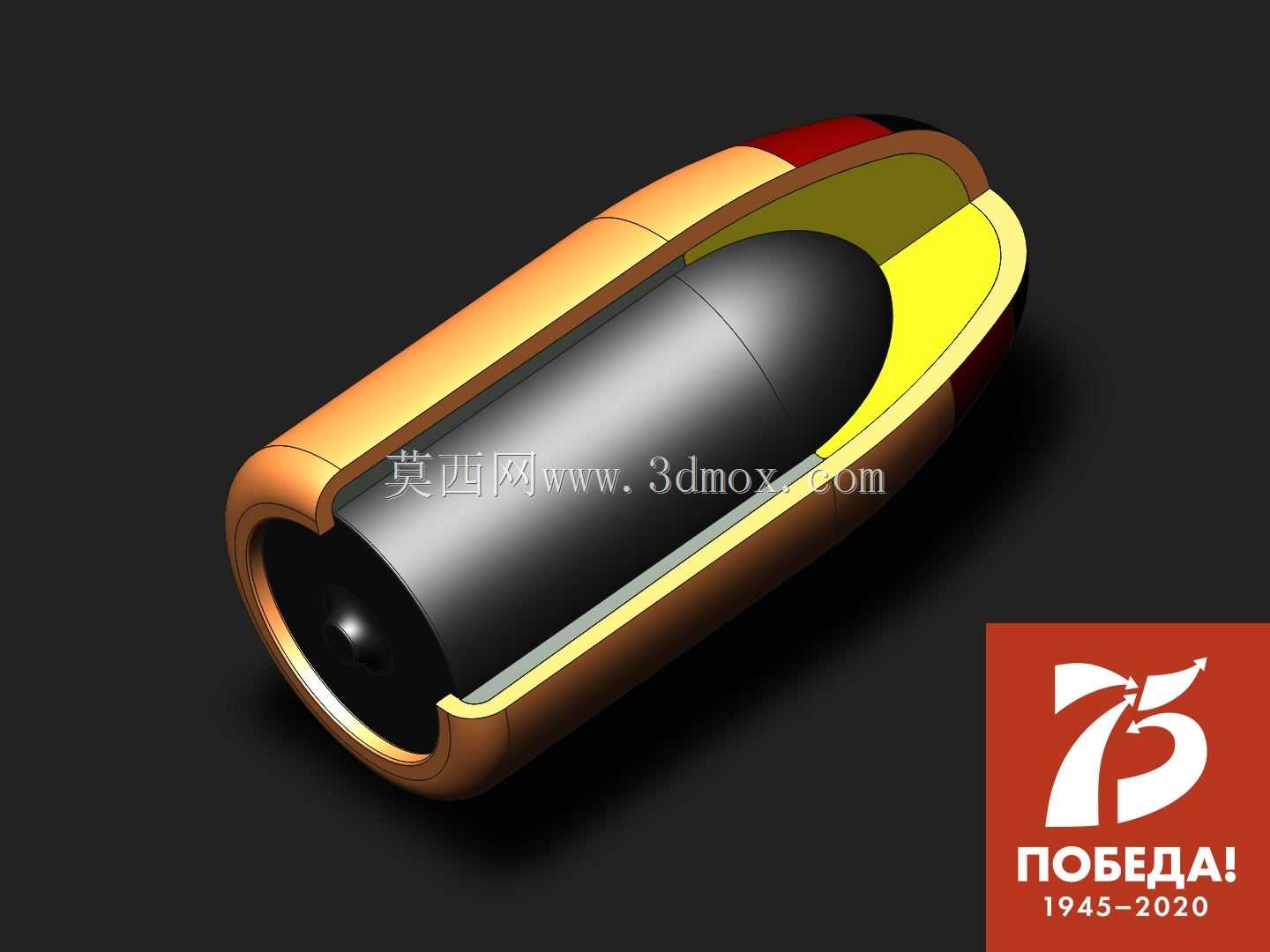

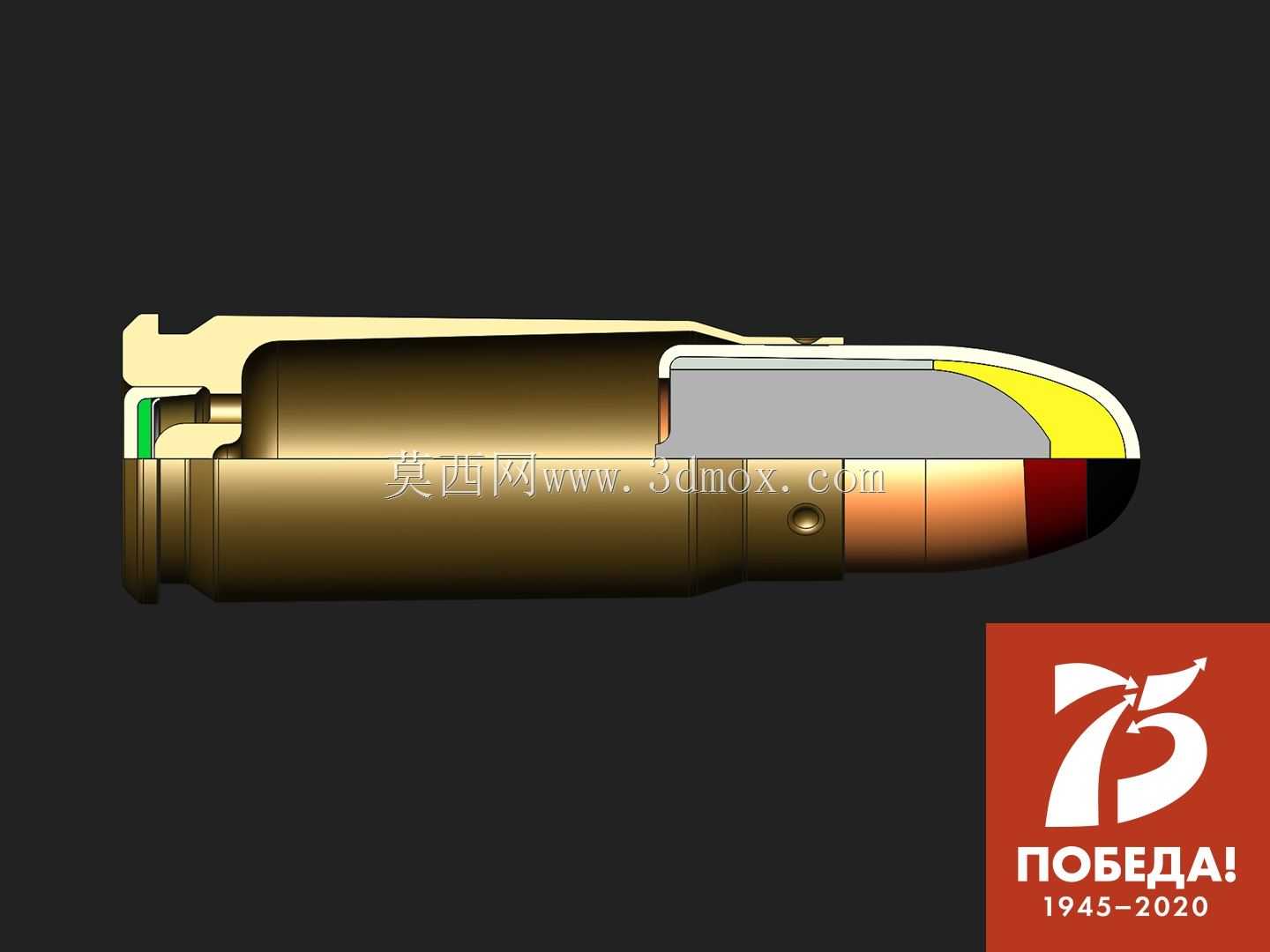

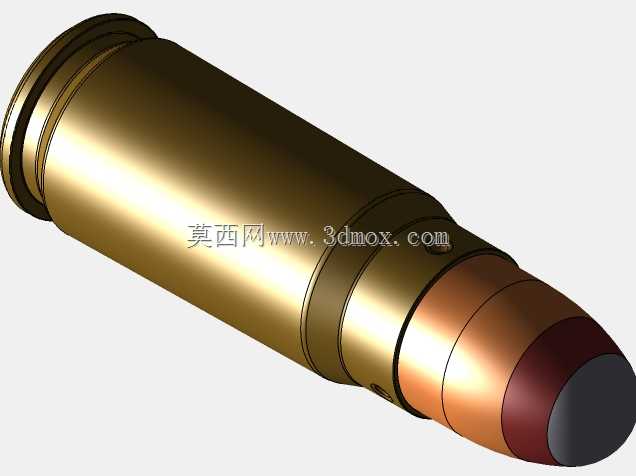

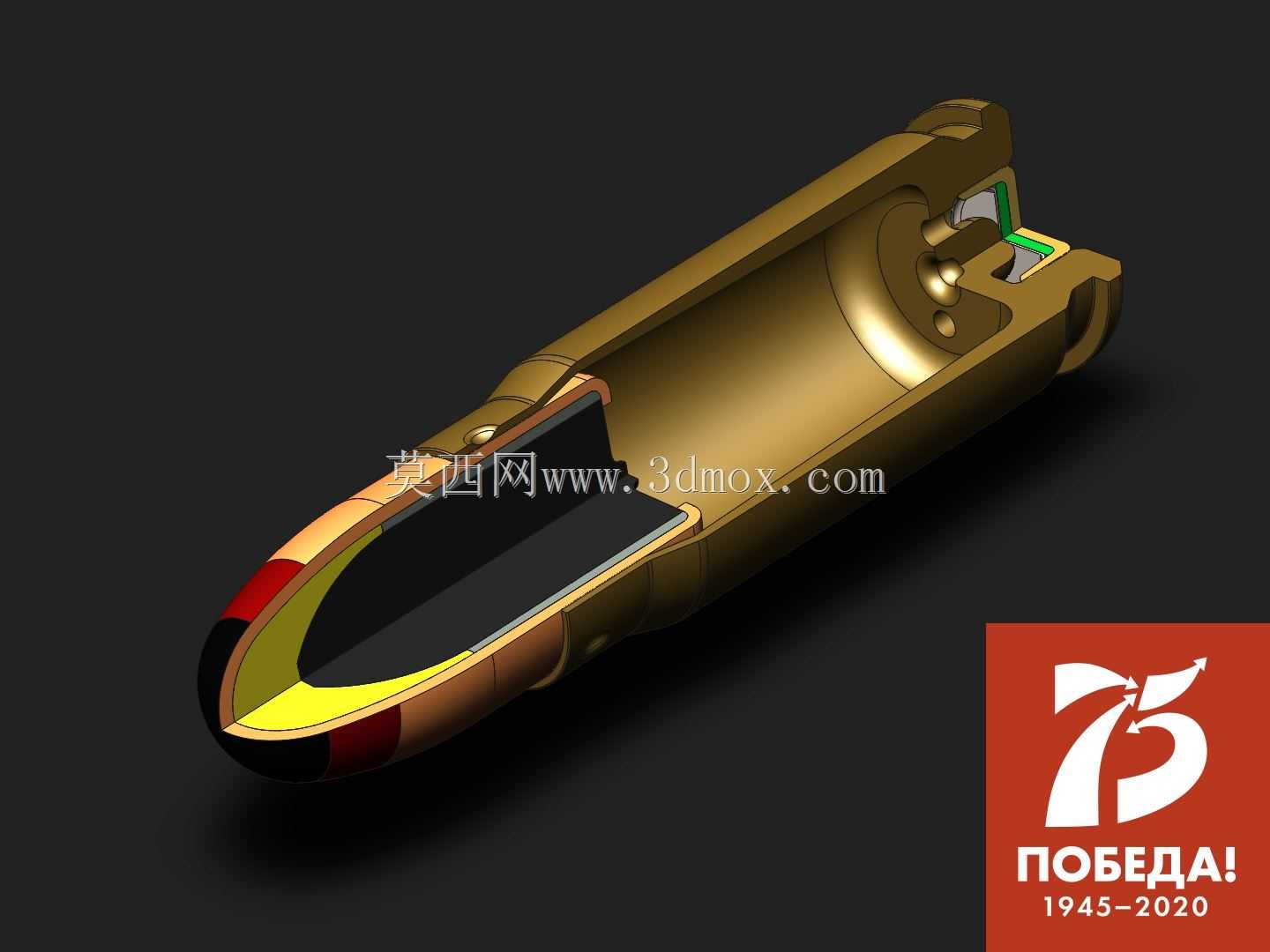

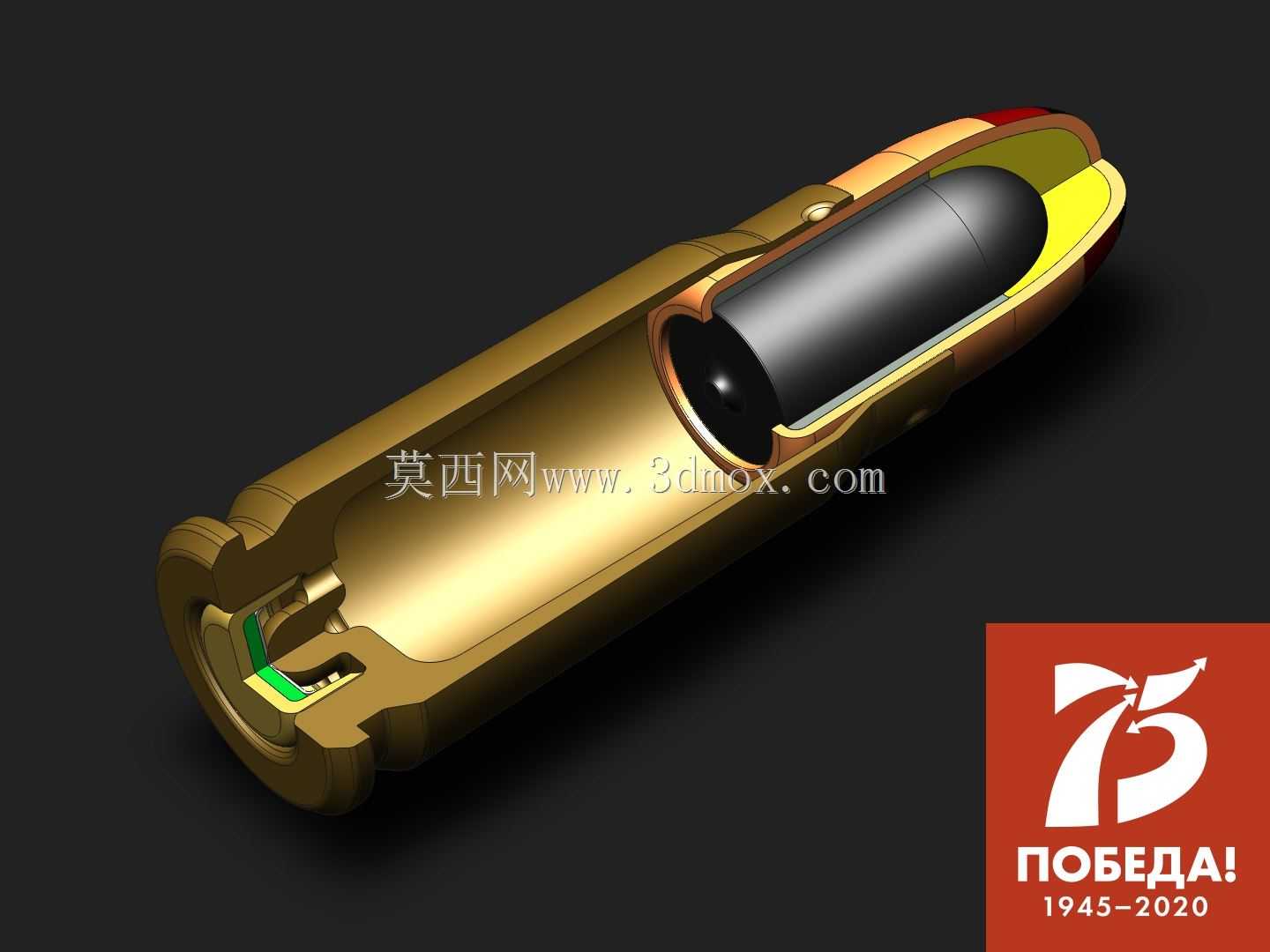

托卡列夫7.62×25 P-41手枪弹剖视结构

这款弹药的三维结构还原，核心服务于轻武器结构研发、弹道仿真验证、军工教学演示等场景，能帮助结构设计人员直观理解枪弹各组件的配合逻辑，避免二维图纸带来的空间认知偏差。从实际用途来看，该型弹药适配对应口径的自动装填手枪、冲锋枪类武器，依靠击针触发底火引燃发射药，通过密闭弹膛内的高压燃气推动弹头沿枪管膛线旋转前进，最终实现对有生目标或轻防护目标的终点效能。从功能特性上看，该弹采用钢芯被甲弹头结构，弹头内部依次设置铅套、穿甲钢芯与燃烧药剂组分，兼顾侵彻能力与命中后的纵火效果，弹壳采用瓶形无凸缘设计，适配自动武器的供弹坡进弹路线，抽壳钩卡槽的尺寸公差控制在0.02mm级别，保证连续射击时抽壳动作顺畅不卡滞。设计过程中优先考虑了自动循环的可靠性，弹壳斜肩角度经过反复迭代，既保证进弹时的定位精度，又能在膛压过高时提供一定的弹性泄溢空间，避免弹壳断裂引发炸膛故障；弹头被甲采用覆铜钢材质，既降低了对枪管膛线的磨损，又能保证弹头嵌入膛线时的闭气效果，减少燃气泄漏带来的初速波动。外形尺寸上，弹壳全长25mm，弹头直径7.82mm，弹壳底部直径9.5mm，底缘直径与弹壳底部一致，适配弹匣的抱弹口尺寸边界为9.6mm，进弹行程中弹头导引部与供弹坡的接触角度控制在17度，保证上膛时弹头不会发生磕碰变形。建模时对内部装药空间、底火安装室、传火孔的位置都做了1:1还原，传火孔直径1.2mm，正对发射药装填腔中心，保证底火击发后火焰能均匀引燃全部发射药，避免局部压力过高出现膛压异常。弹壳口部的收口抱紧力经过参数匹配，弹头拔出力控制在35-50N区间，既保证日常携行时弹头不会松动脱落，又能在击发时让弹头顺利脱离弹壳进入枪管。
