经典AK47突击步枪结构三维数模

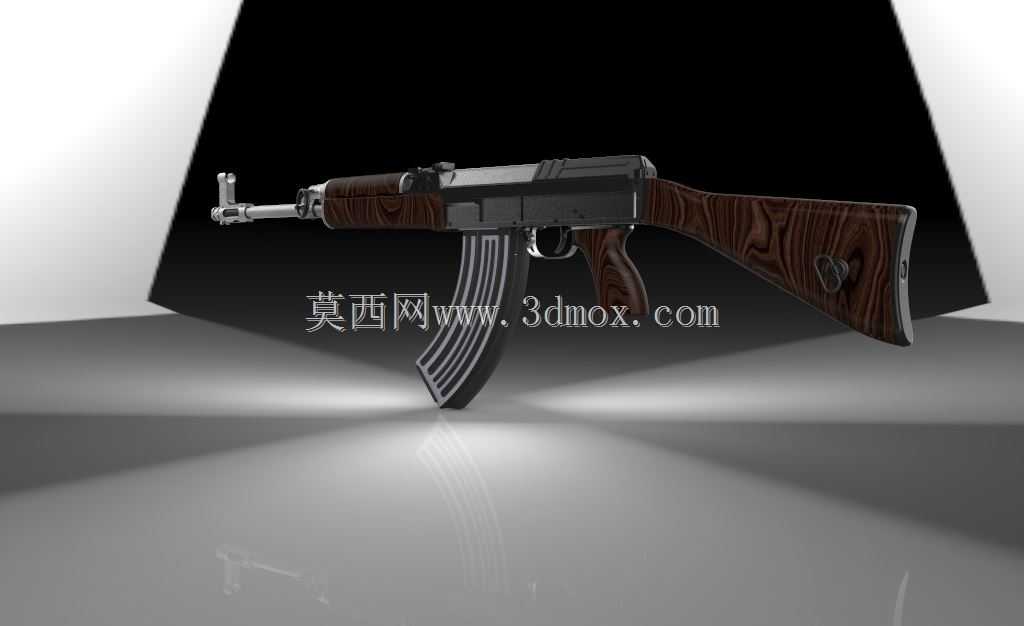

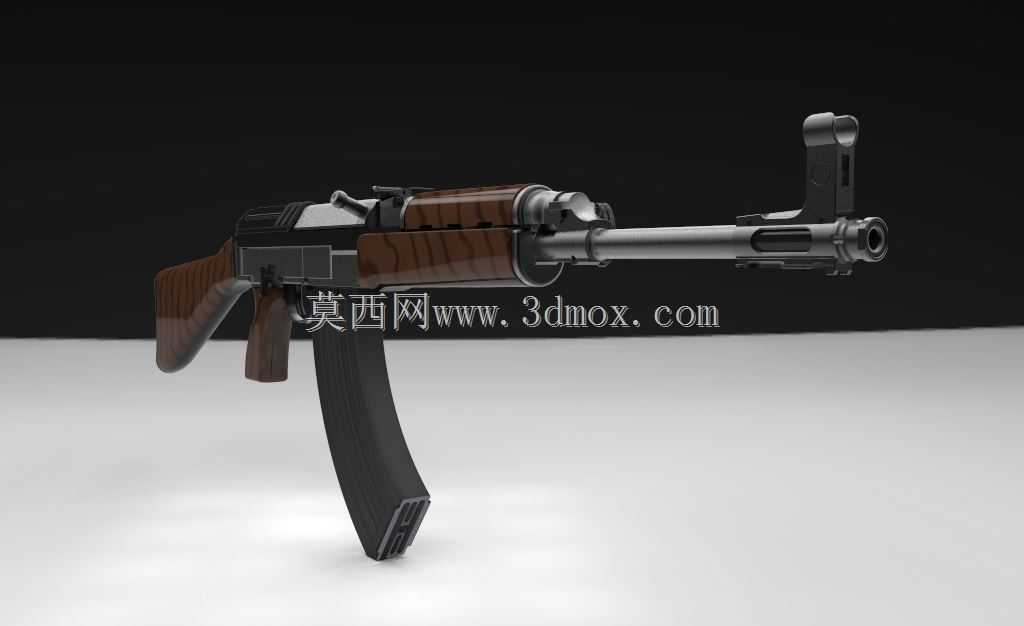

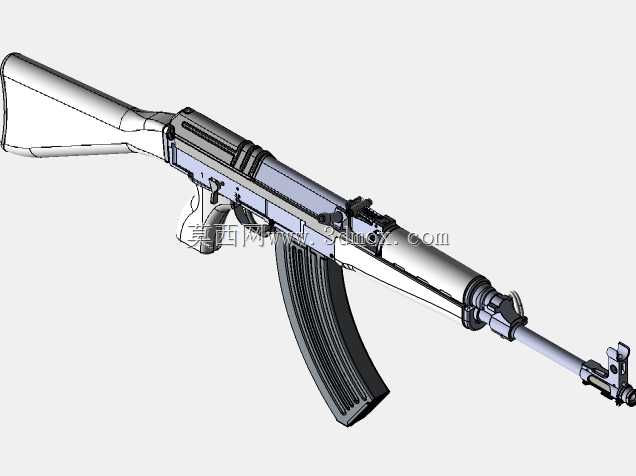

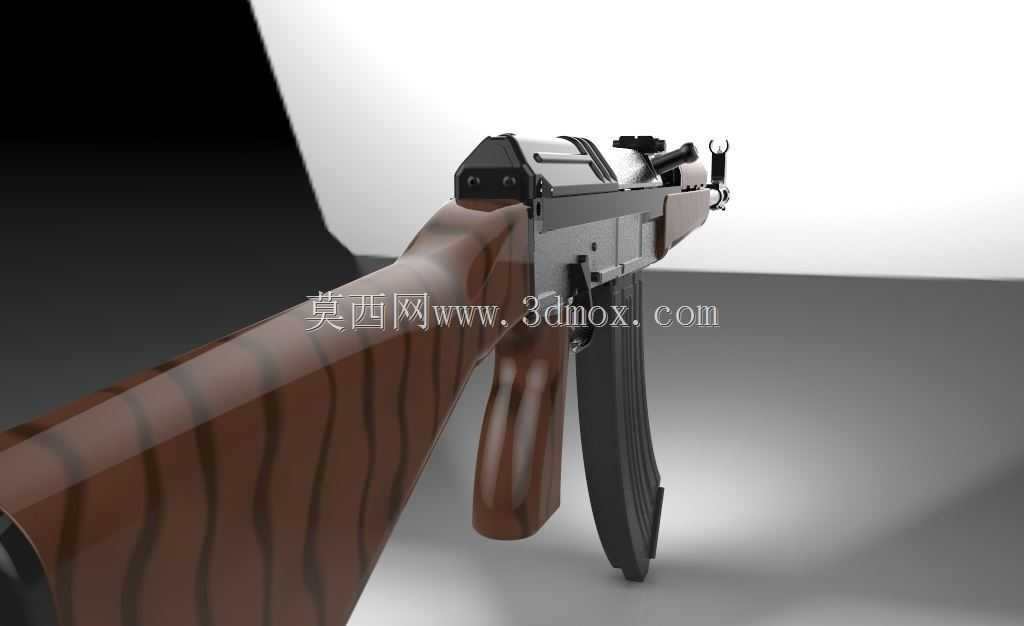

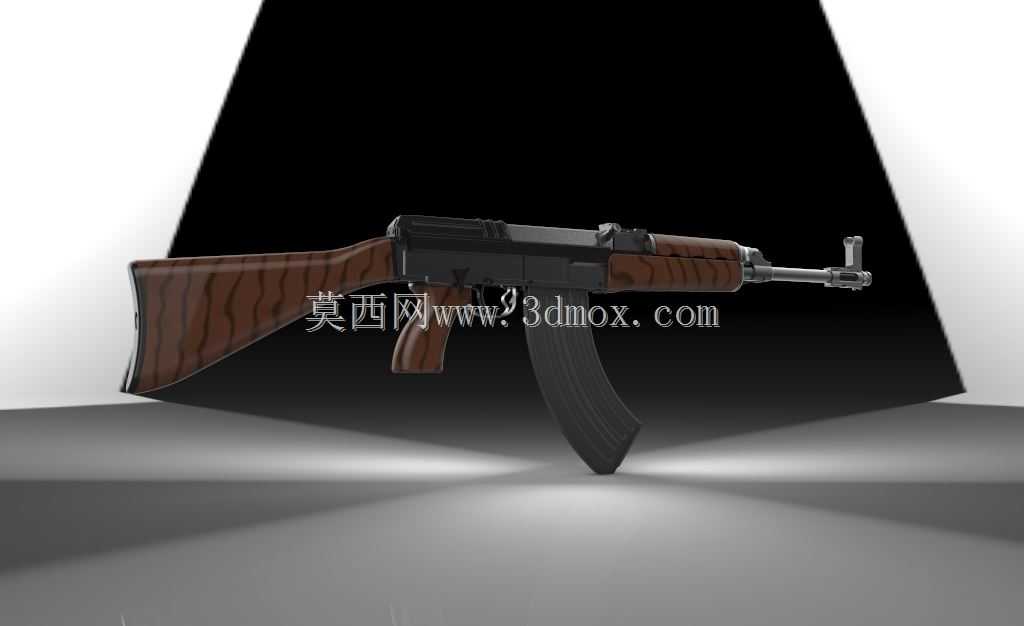

本次呈现的AK47结构三维数模，完整还原了这款经典轻武器的全部机械结构，从工程视角拆解来看，其设计逻辑完全围绕极端环境下的可靠性展开，这也是该型号问世至今仍被广泛应用的核心原因。在实际应用场景中，该结构常被用于轻武器教学演示、战术模拟训练道具开发、影视道具结构校核以及军工科普展品的结构验证，不少仿真训练设备的结构设计也会参考其核心的自动机布局逻辑。从功能特性层面看，数模完整复现了其长行程活塞导气式自动结构，枪机回转式闭锁的配合间隙、枪机框与活塞连杆的同轴度约束都在数模中做了精准还原，这种结构设计能在沙尘、泥水等恶劣工况下保证动作可靠性，对异物的容忍度远高于短行程活塞或气吹式结构，设计时特意放大了各运动部件的配合公差，避免杂物进入后出现卡滞。设计思路上，该结构大量采用冲压件配合少量铣削部件，机匣部分的冲压折弯结构、铆钉连接位置都在数模中清晰呈现，这种设计大幅降低了生产加工难度，同时木质护木与枪托的结构不仅兼顾了握持隔热的需求，也在低温环境下避免金属直接接触带来的操作问题，护木上的防滑纹理布局也符合实际握持时的手指施力位置。外形尺寸与安装边界方面，数模严格还原了原结构的总长、枪管长度以及各部件的装配约束关系，弹匣与机匣的卡扣配合位置、快慢机的转动行程、表尺的调节角度都做了对应约束，在做二次开发比如加装战术附件改型时，可以直接以护木、机匣顶部的安装面为基准做装配匹配，不需要重新校核核心部件的运动干涉。从结构细节来看，击发机构的阻铁、击锤、扳机的联动关系在数模中保留了完整的运动副约束，抽壳钩的弹性结构、抛壳挺的位置也对应了实际抛壳路径，做结构运动仿真时可以直接复现供弹、上膛、闭锁、击发、退壳的完整循环，不需要额外调整部件位置。
