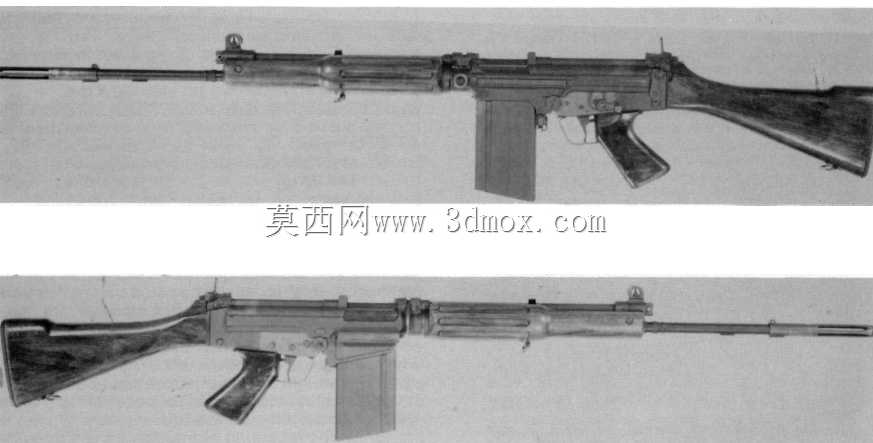

FN FAL步枪活塞杆精密结构设计

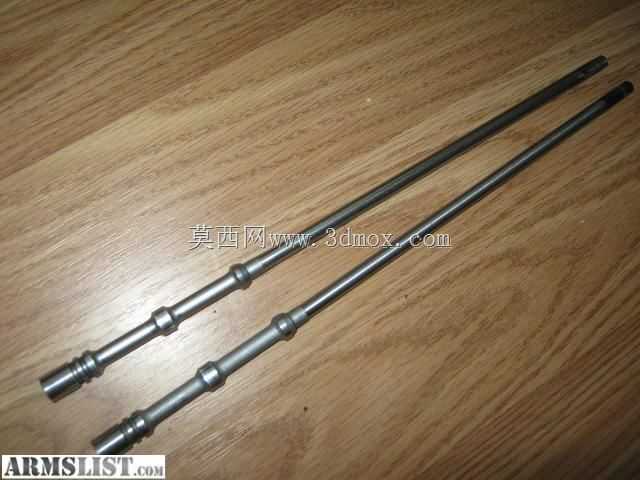

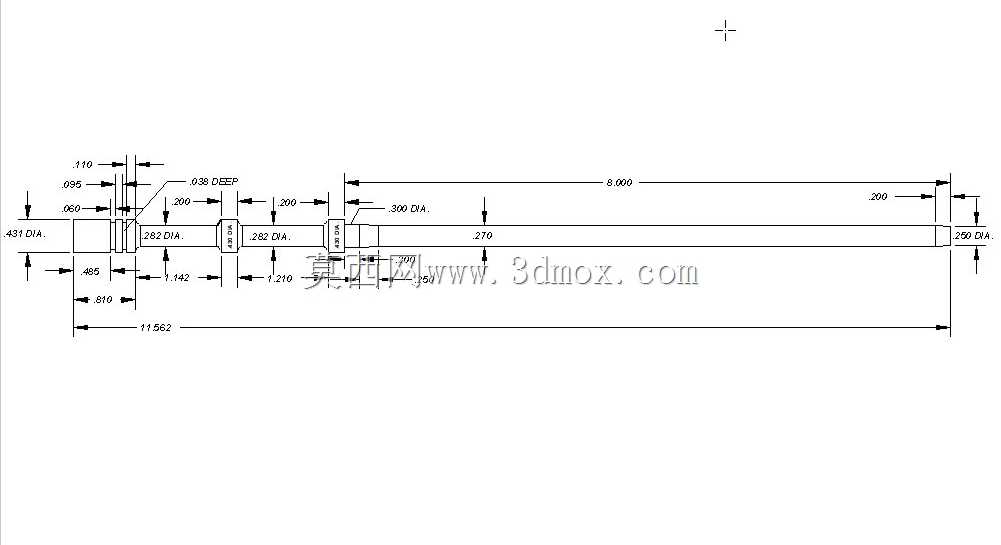

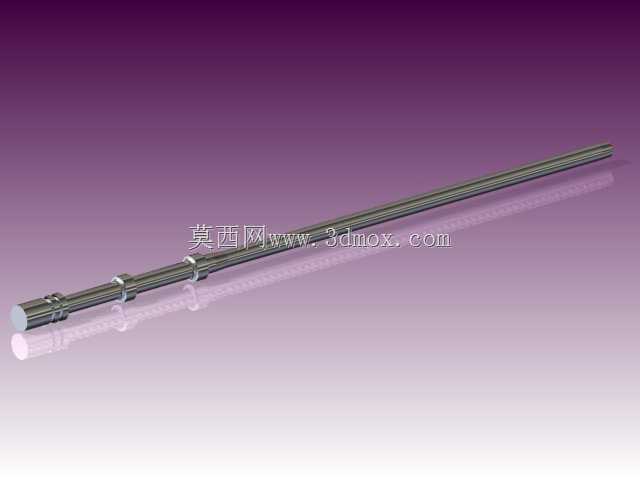

该零件作为自动步枪自动循环系统的核心传动构件，直接承接火药燃气推力完成枪机后座、供弹、抛壳、复进的整套动作循环，在轻武器装备的自动机构中承担动力传递的关键作用，其结构可靠性直接决定整枪的射击稳定性与故障间隔率。从结构设计逻辑来看，零件整体采用细长轴类构型，主体为等直径光杆段，沿轴向分布多道环形定位凸台，不同位置的凸台分别承担与活塞筒内壁导向配合、与枪机框端面抵接传力、限制复进行程极限的功能，靠近燃气导入端的头部做了收窄倒角处理，可在火药燃气冲入活塞腔时顺畅承接气室压力，避免锐角结构造成的应力集中与燃气紊流。设计过程中需严格控制各段轴径的同轴度公差，整杆全长的径向跳动量需控制在极小范围内，保证在活塞筒内做高速往复运动时不会出现卡滞、偏磨的问题，各环形凸台的端面与轴线垂直度直接影响传力时的受力方向，若垂直度超差会导致传力偏斜，额外增加枪机框导轨的侧向载荷，长期使用会出现导轨磨损不均、动作卡顿的故障。从安装边界来看，零件整体装入枪管下方的活塞筒内腔后，前端与气室的燃气喷口保持设定的初始间隙，后端凸台与枪机框的对应接触面贴合，外围被活塞筒完全包裹，径向活动间隙被严格限制，仅保留轴向运动的自由度，复进时靠复进簧推力回到初始位置，后座时靠燃气推力推动枪机框完成自动循环。在实际工况中，零件需承受瞬时高温高压燃气的冲击，同时在高速往复运动中与活塞筒内壁存在持续摩擦，因此结构设计上在导向段预留了均匀的配合间隙，既保证运动顺畅，又能避免燃气过量泄漏导致的自动机能量不足，各凸台的过渡位置均采用小圆弧过渡，消除热处理与受冲击时的应力集中点，避免长期交变载荷下出现断裂失效。这类细长轴类传动件的建模过程需重点关注轴向尺寸链的闭环，各凸台的轴向位置直接决定自动机的行程长度、开锁延迟时间等核心参数，任何一个尺寸的偏差都会导致整枪自动循环节奏错乱，出现后坐不到位、提前开锁、供弹故障等问题，建模时需以零件的装配基准为核心统一标注尺寸，避免多基准带来的累积误差，同时要考虑零件加工时的工艺性，过长的细长轴加工时易出现挠曲变形，设计上尽量减少不必要的台阶突变，降低加工难度与热处理变形量。
