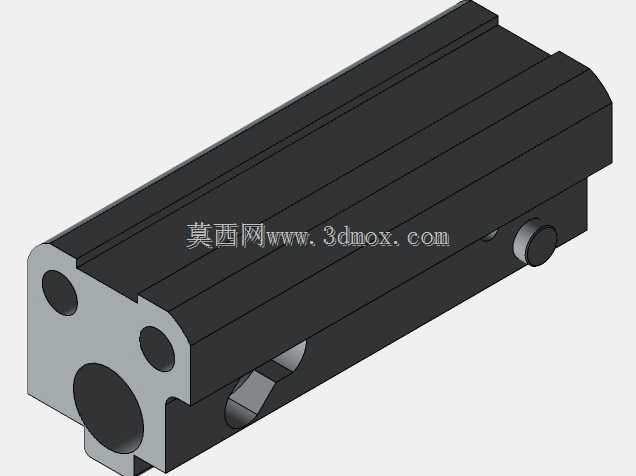

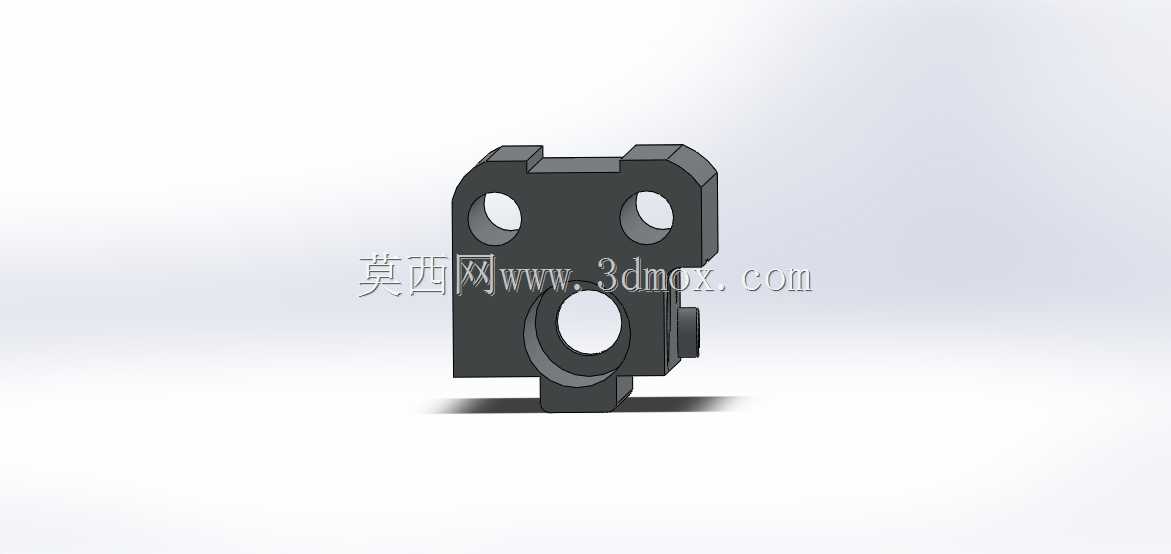

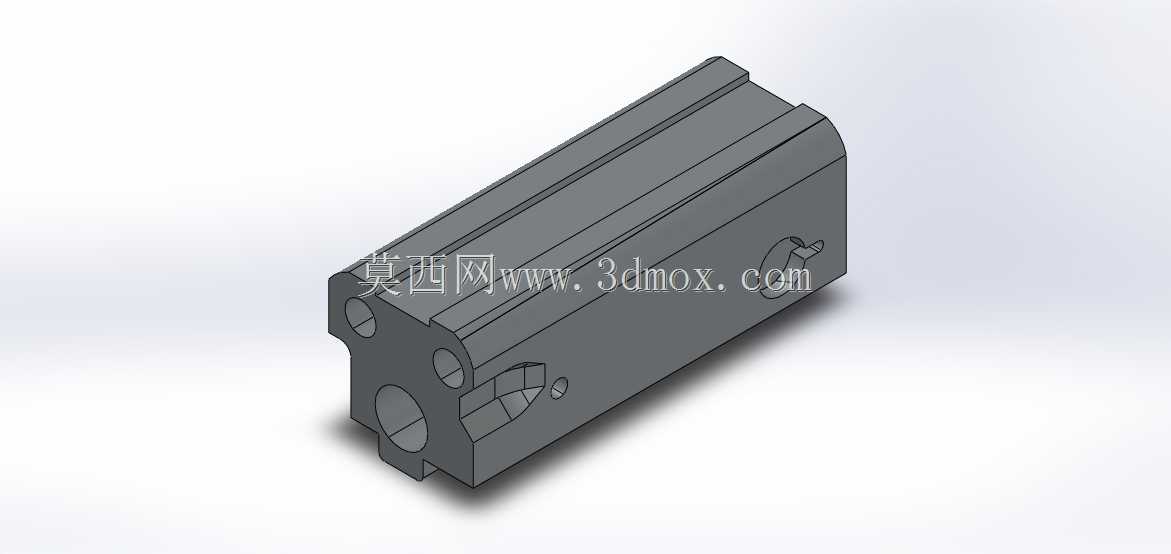

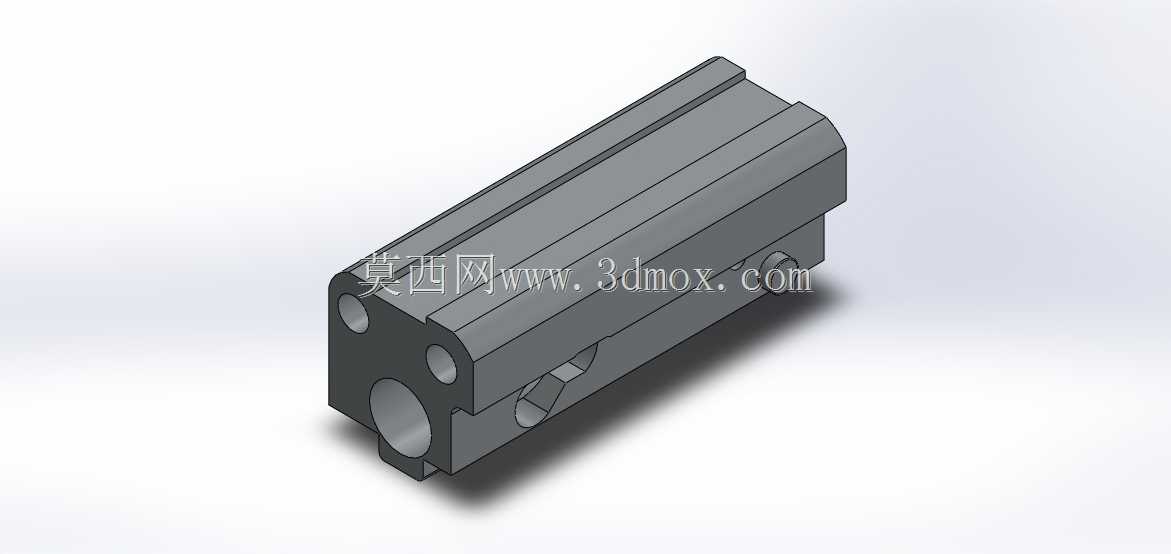

AR18步枪螺栓托架结构件

该结构件为轻武器自动机组件中的核心承载导向部件，主要承担枪机组件往复运动过程中的导向支撑、运动限位以及击发机构的安装定位功能，在自动循环过程中，枪机框沿托架内部导向槽完成后坐、复进动作，托架的结构精度直接影响自动机运动的平稳性，进而决定供弹、抽壳、击发等动作的可靠性。从结构设计来看，该托架采用长条形一体化铣削成型结构，主体为等截面矩形腔体，内部加工有与枪机框配合的导向导轨面，导轨面的平行度公差控制在0.02mm以内，避免枪机往复过程中出现卡滞。腔体侧壁分布有多个阶梯孔，分别用于安装击锤定位销、快慢机限位轴以及抛壳挺让位结构，前端的大直径通孔为枪管尾部配合让位孔，安装时与节套端面贴合，保证同轴度误差不超过0.03mm，避免击针打击底火时出现偏斜。托架底部设计有与机匣连接的定位凸台，凸台宽度与机匣安装槽间隙控制在0.01-0.02mm之间，既保证装配定位精度，又避免过盈配合导致的装配应力。侧面的斜向让位槽用于容纳枪机框上的开闭锁导柱，在枪机后坐过程中，导柱沿槽面运动完成枪机的回转开闭锁动作，槽面的角度经过反复校核，保证开闭锁动作的时机与自动机运动速度匹配，避免出现楔紧问题。在实际应用场景中，该部件需要承受自动机后坐到位时的反复冲击，因此结构设计时在受力集中的销孔位置做了局部加厚处理，同时在腔体内部设置了加强筋，在保证整体重量符合轻武器减重要求的前提下，提升部件的抗冲击疲劳性能。安装边界方面，该部件总长度适配AR18步枪机匣的自动机安装空间，宽度方向与机匣内壁预留0.5mm的间隙，避免因温度变化导致的热胀冷缩影响运动顺畅性，后端的限位面与机匣尾端的复进簧导杆座贴合，承受复进簧的预压力，保证自动机复进到位时的位置一致性。设计过程中重点考虑了勤务拆解的便利性，所有销孔均采用通孔设计，无需专用工具即可完成销钉的顶出拆解，同时各棱角位置均做了R0.5-R1mm的倒角处理，避免拆解维护时划伤操作人员，也减少应力集中导致的部件断裂风险。
