托卡列夫7.62×25手枪弹药剖视结构

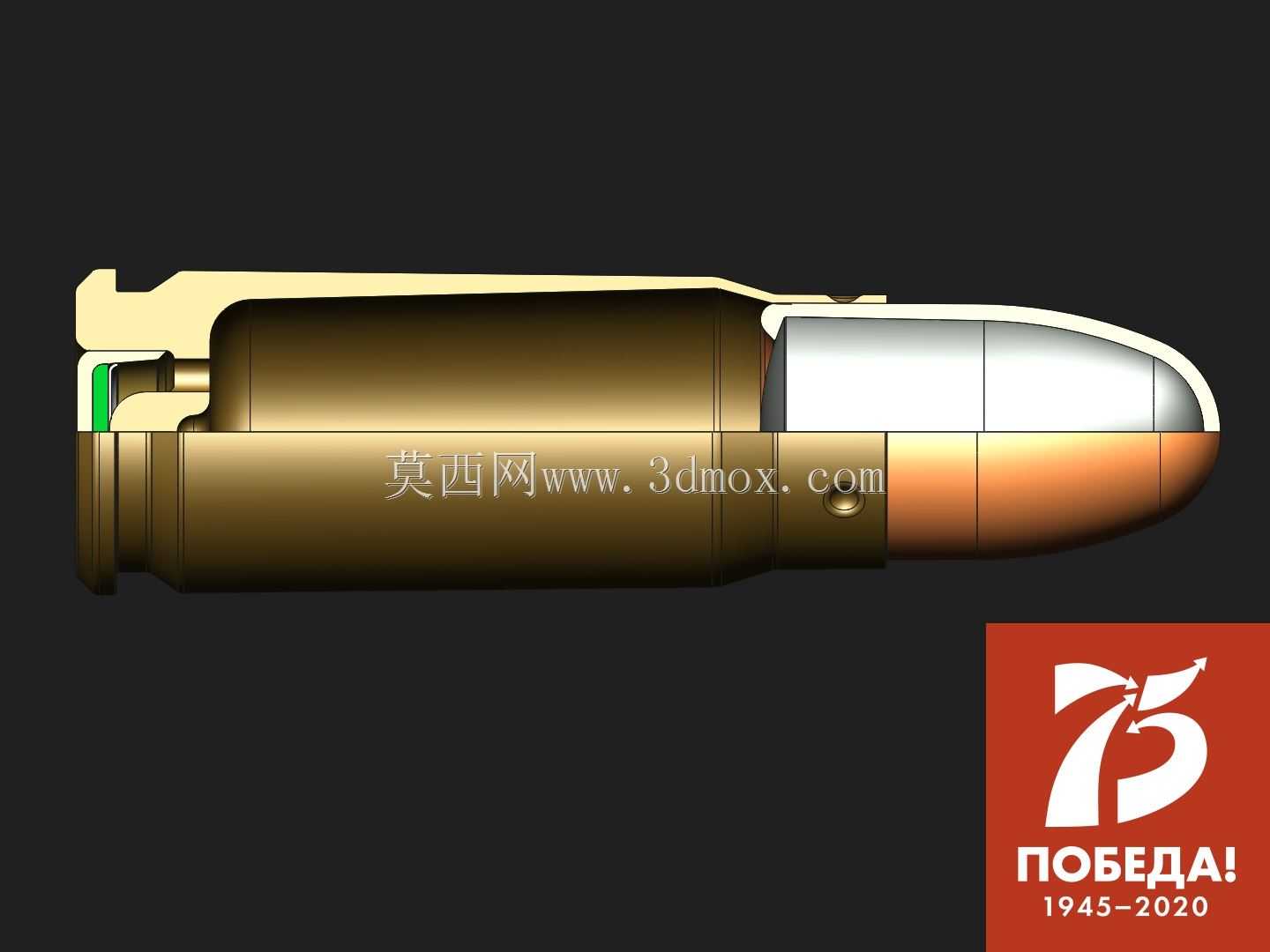

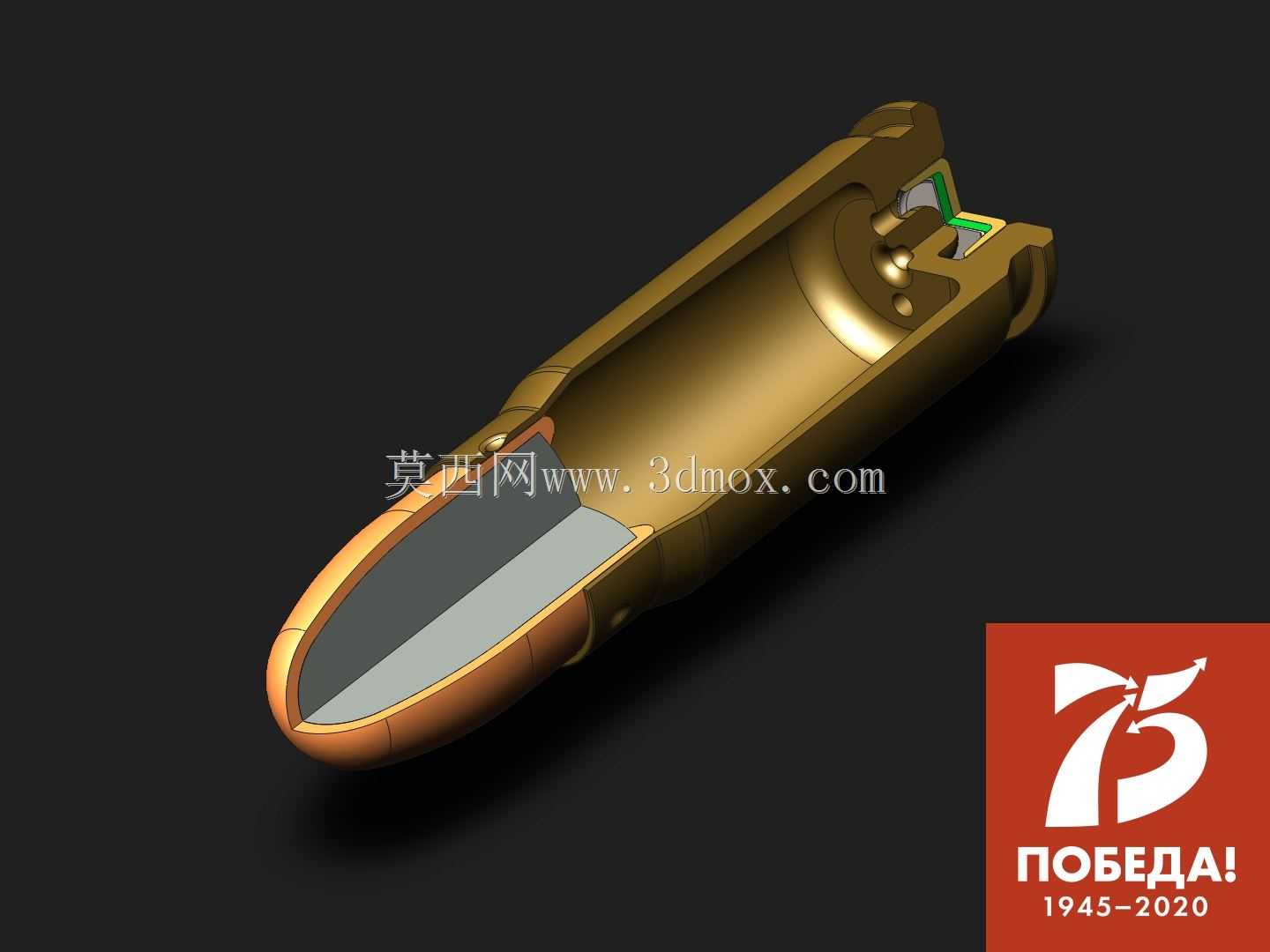

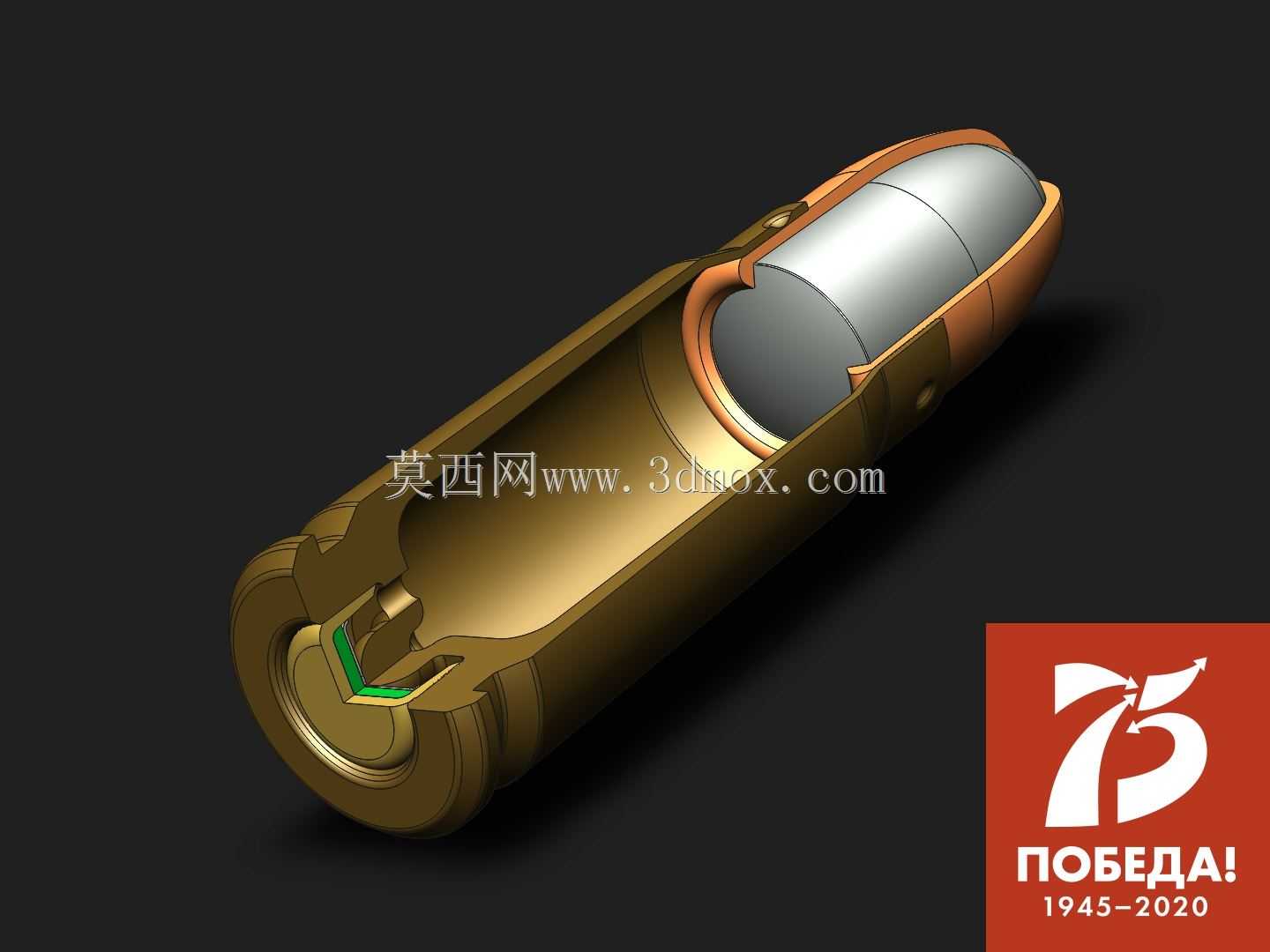

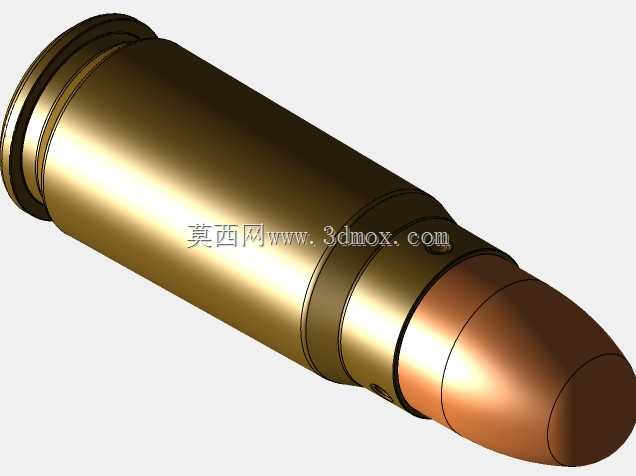

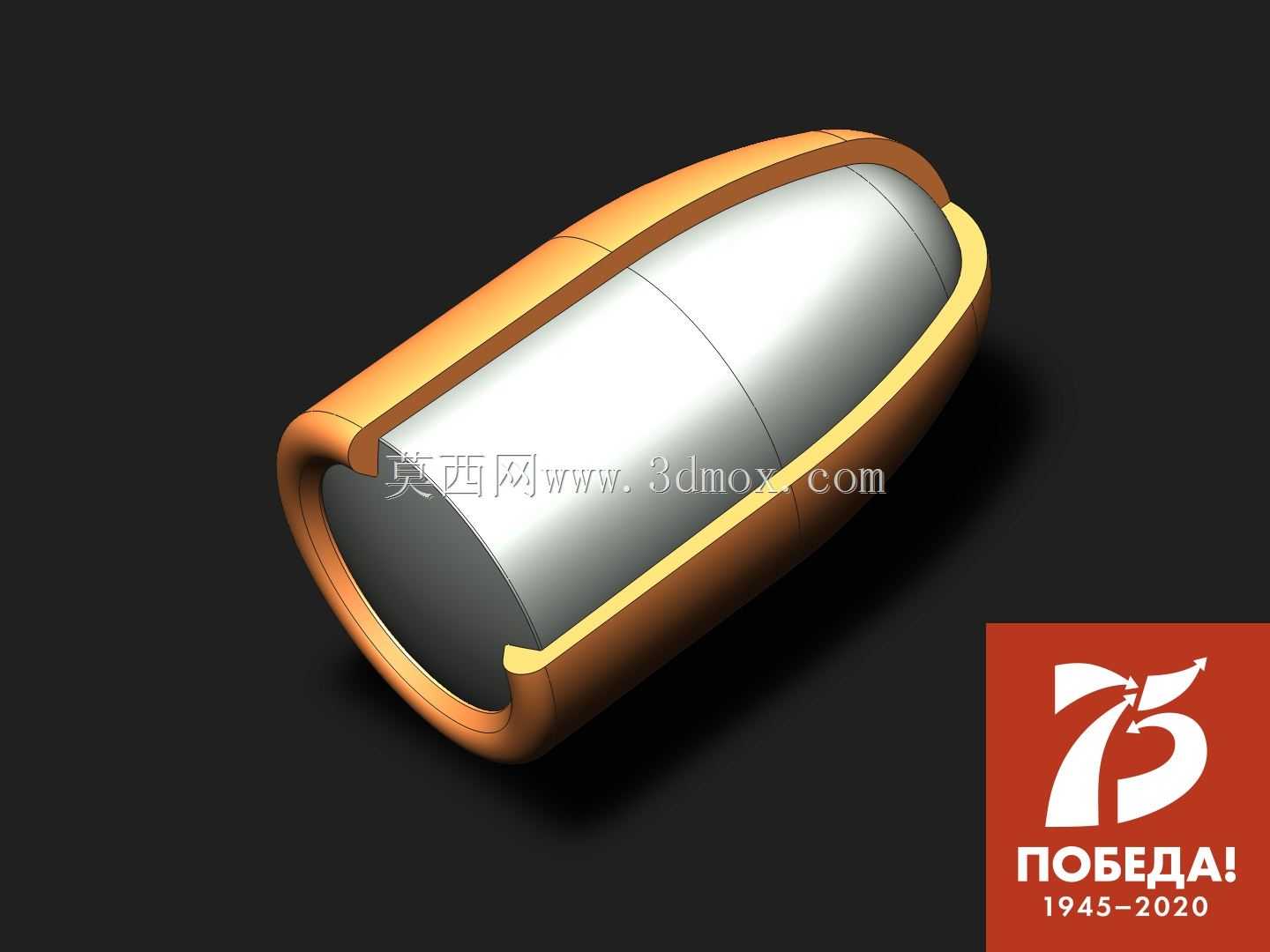

这款弹药结构模型采用全剖视呈现方式，完整还原了托卡列夫7.62×25规格手枪弹的内部装配关系，可直观展现弹头被甲、铅芯、弹壳、底火各组件的配合边界与尺寸衔接逻辑。在轻武器研发、弹药教学、战术装备展示等场景中，这类高精度剖视结构可用于结构原理讲解、装配公差校验参考，也可作为射击训练教具的结构演示载体，帮助从业者快速理解老式手枪弹的设计逻辑与各部件功能分工。弹头部分采用铅芯外覆铜被甲的经典结构，弹芯与被甲的过盈配合量控制在合理区间，既保证弹头出膛时的结构完整性，也能在命中目标时实现预期的形变效果；弹壳为瓶形无凸缘设计，斜肩定位尺寸严格适配对应枪械的弹膛坡膛角度，抽壳钩槽的深度、宽度均匹配TT系列手枪的抽壳钩尺寸，保证供弹、抽壳动作的顺畅性，避免出现卡壳、断壳等射击故障。底火组件采用伯克赛式结构，火台与击发药室的同轴度公差控制在极小范围，击针撞击底火时的传火路径直接对准弹壳内部的发射药装填腔，保证发火可靠性；弹壳口部与弹头的紧口力经过设计匹配，既保证日常携行时弹头不会松动脱落，也能在击发时保证膛压平稳爬升，达到设计初速要求。建模过程中严格遵循该型弹药的名义尺寸参数，各部件的装配间隙、倒角、圆角细节均还原实物特征，剖切面的位置选择经过考量，能够同时展现弹头与弹壳的抱紧结构、弹壳内部的装药空间、底火与弹壳底缘的装配关系，没有多余的简化或失真结构。对于轻武器结构设计人员而言，这类模型可用于弹药入膛供弹路径的干涉校验，也可作为同口径弹药改型设计的尺寸参考基准；在装备教学场景中，可配合动画演示击发、抛壳的完整动作流程，让受训者直观理解弹药从进膛到击发再到抛壳的全流程结构配合逻辑，避免平面图纸带来的空间认知偏差。
