仿格洛克17橡皮筋发射玩具枪结构设计

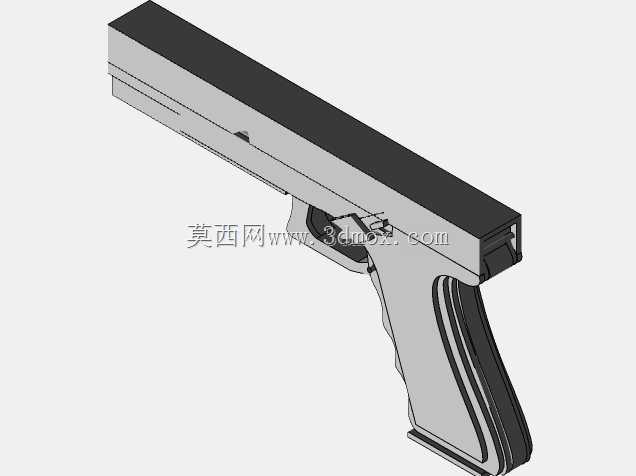

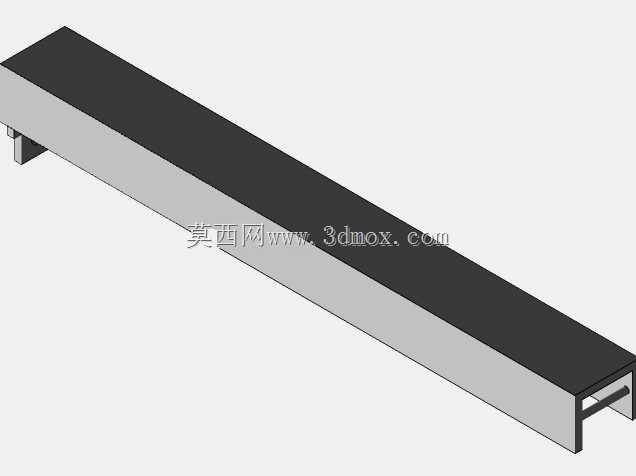

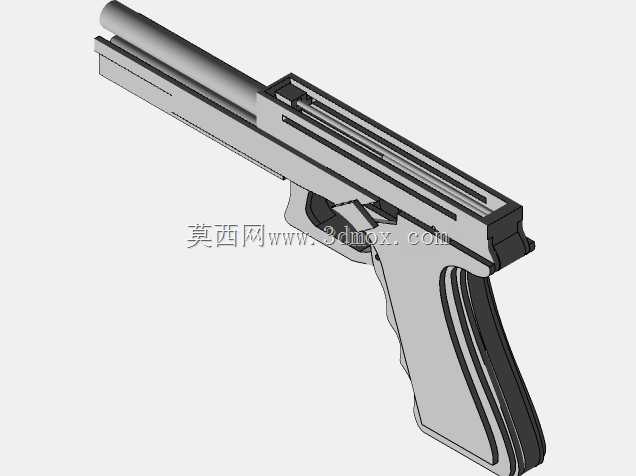

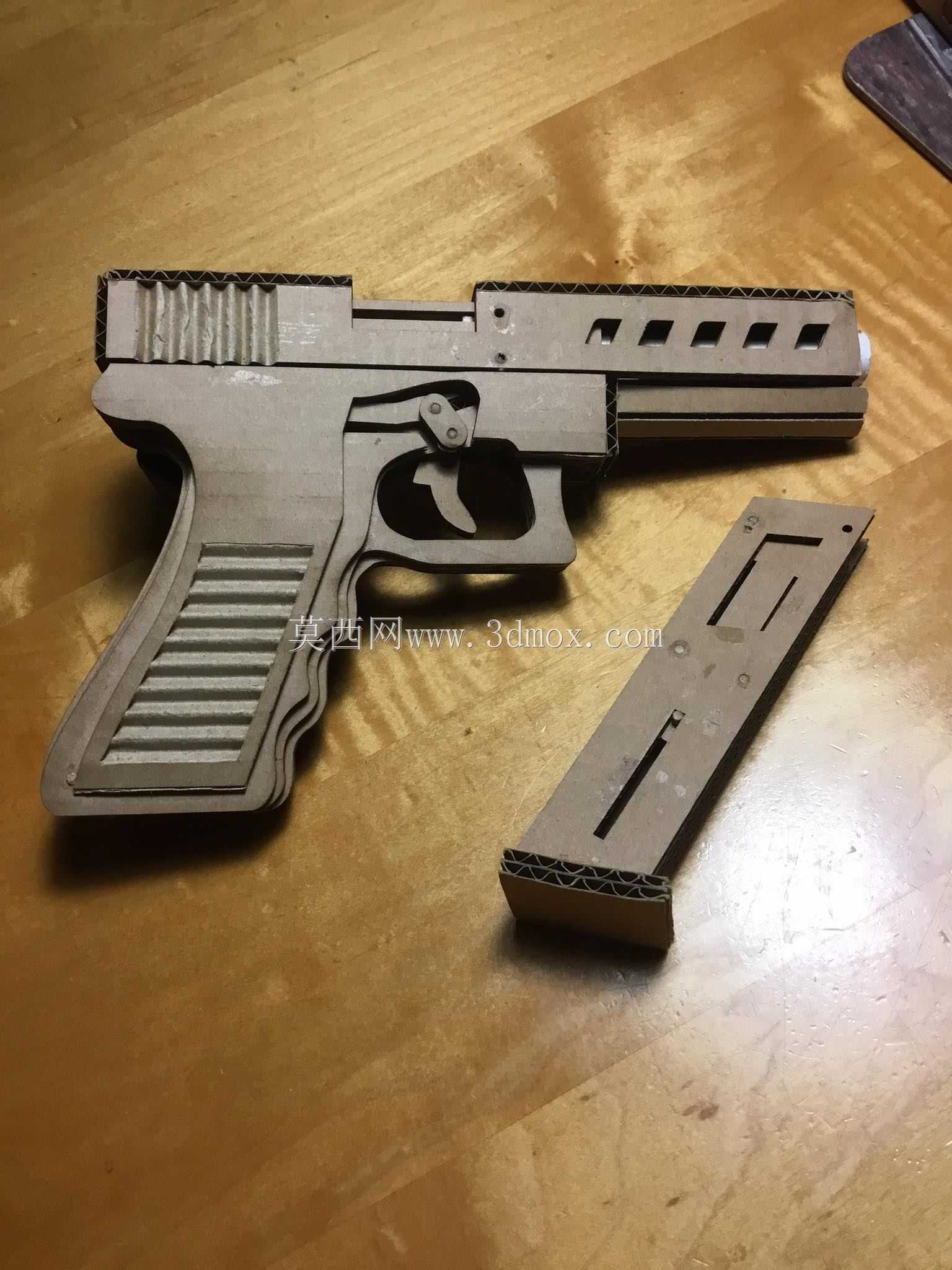

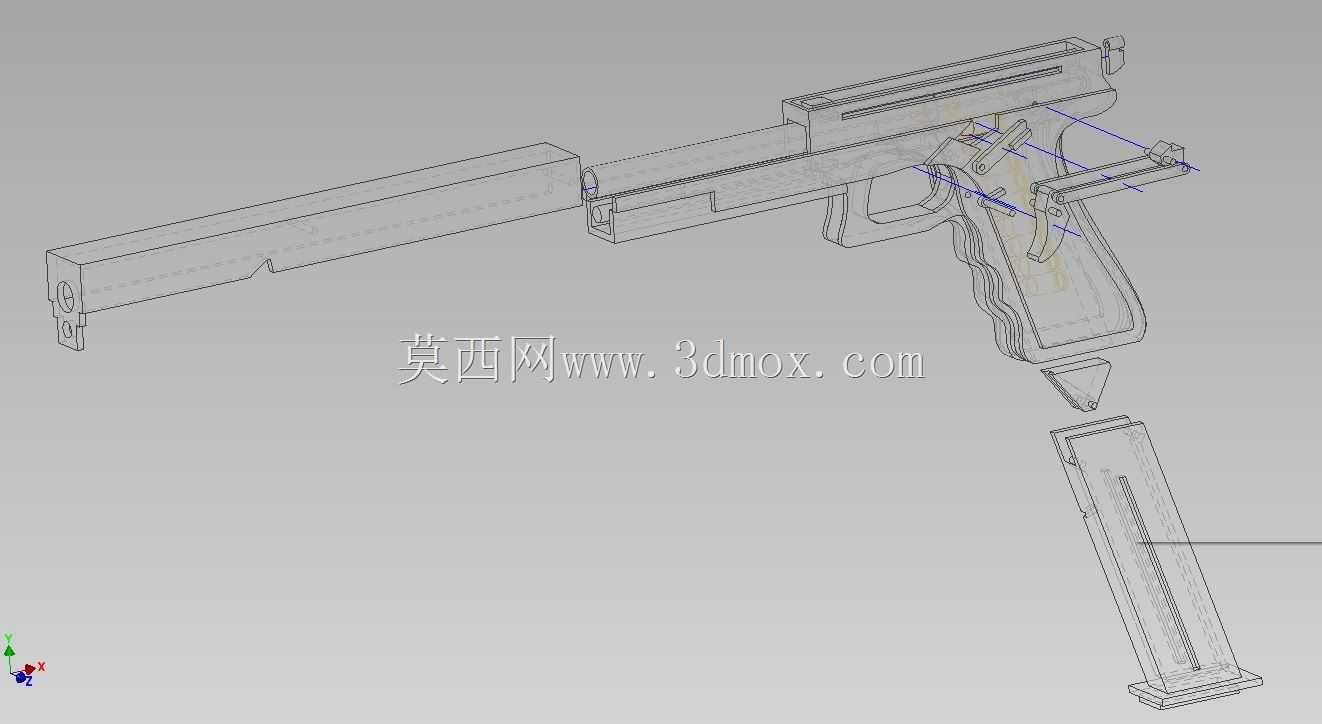

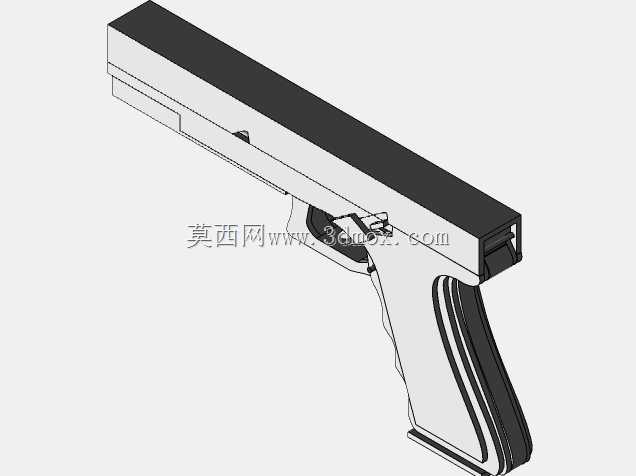

这款仿格洛克17造型的橡皮筋发射玩具，核心围绕手动往复式发射逻辑做结构适配，整体外形参考制式手枪的握持比例做缩放，握把处的防滑纹理做了等距开槽处理，既贴合手持发力的贴合度，也能在板材加工时减少多余切削量，降低加工难度。从结构布局来看，整体分为套筒、握把基座、扳机组件、弹匣容置段四个核心模块，各模块之间采用卡槽拼接定位，无需额外粘接即可完成组装，适配瓦楞纸板、亚克力薄板等常见易加工板材的切割制作，日常手工DIY场景下仅需激光切割设备即可完成全部零件加工，不需要复杂的二次机加工工序。

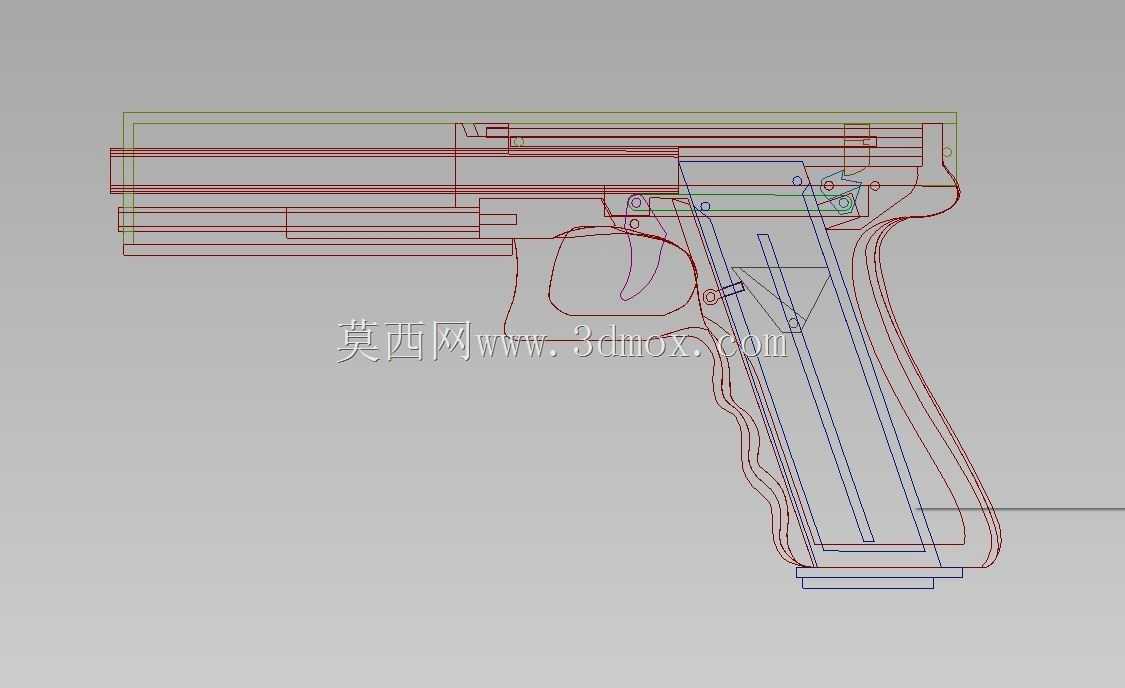

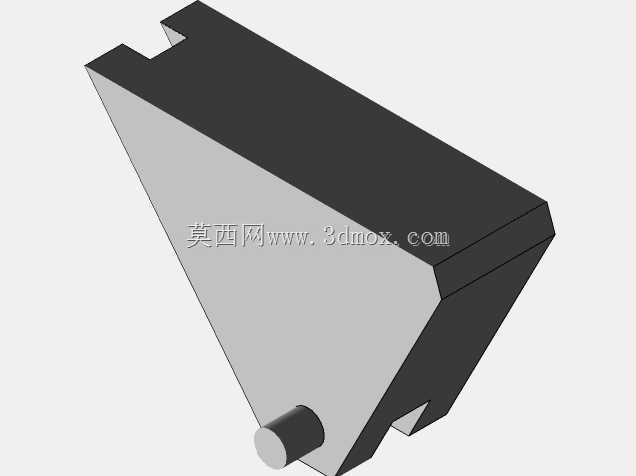

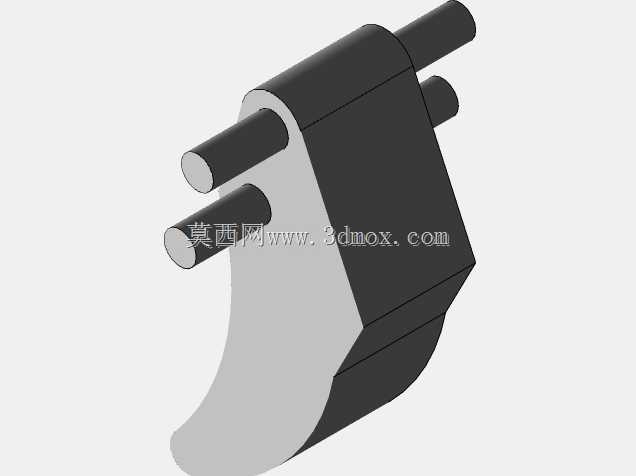

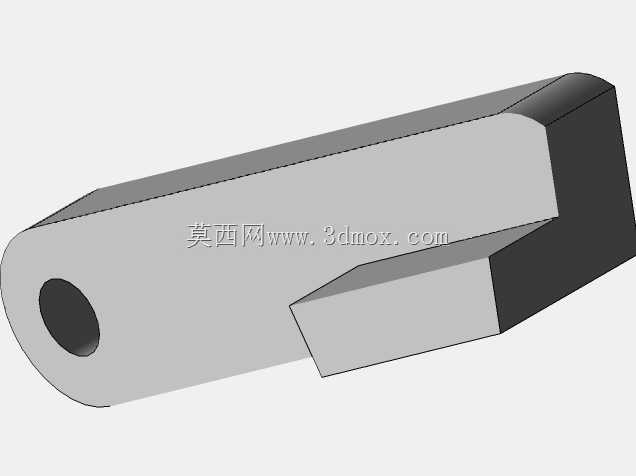

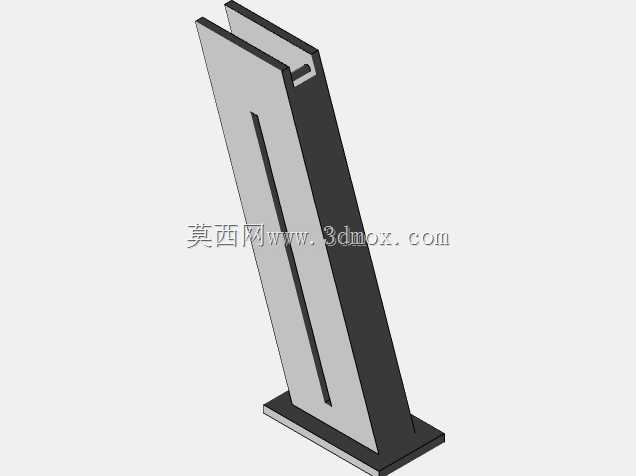

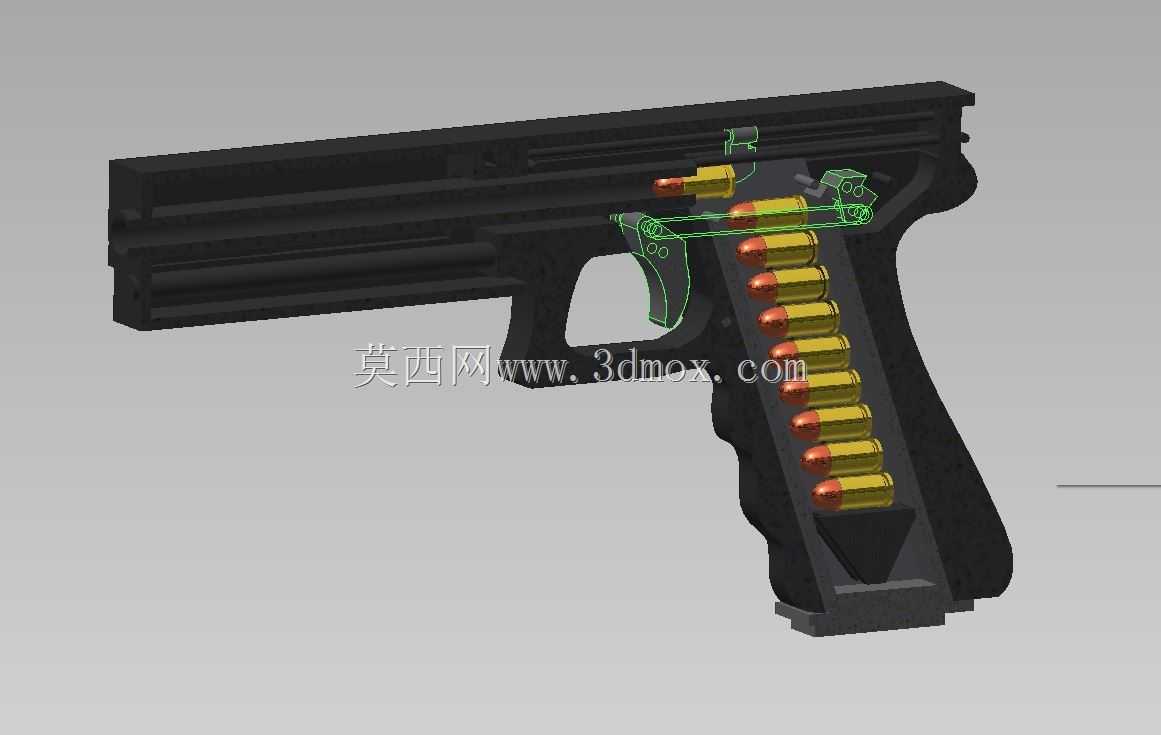

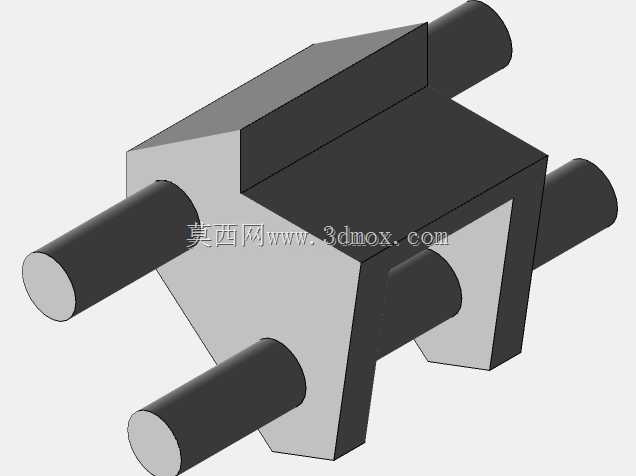

发射机构的设计核心在于击锤与阻铁的配合逻辑，橡皮筋预先卡装在套筒前端的挂点与击锤之间，扣动扳机时阻铁释放击锤，击锤在橡皮筋预紧力作用下向前回转，将挂置的橡皮筋向前击发完成发射动作，扳机复位靠内置的小弹簧提供回弹力，保证连续扣动时的动作连贯性。弹匣部分做了分体式设计，可额外收纳备用橡皮筋，同时作为握把的延伸段平衡整体重心，握持时不会出现头重脚轻的问题。

从安装边界来看，整体外形长度控制在210mm以内，高度135mm左右，厚度不超过30mm，所有活动部件的运动行程都做了限位设计，扳机的扣动行程控制在8mm，击锤的回转角度不超过35度，避免动作幅度过大导致结构卡滞。各转动副的配合间隙预留0.2mm，适配不同厚度板材的加工公差，即使是手工裁切的零件也能顺利装配，不会出现过紧卡滞或者过松松垮垮的问题。

这类结构除了作为手工玩具使用，也可作为机械原理教学的演示载体，直观展示阻铁、击锤、弹簧复位这些典型枪械机构的运动逻辑，相比制式教具成本更低，加工难度小，适合青少年科创实践、机械入门教学场景使用。设计时特意将所有棱角做了圆角处理，没有尖锐突出结构，使用过程中不会划伤手部，发射的橡皮筋动能控制在安全范围内，不会对人体造成伤害。整体结构没有复杂的曲面特征，所有零件均为平面板材切割件，三维建模时仅需绘制各零件的平面轮廓再做拉伸即可，建模难度低，修改调整方便，也方便导出切割路径直接对接加工设备。
