北约制式5.56mm北约口径示踪枪弹结构

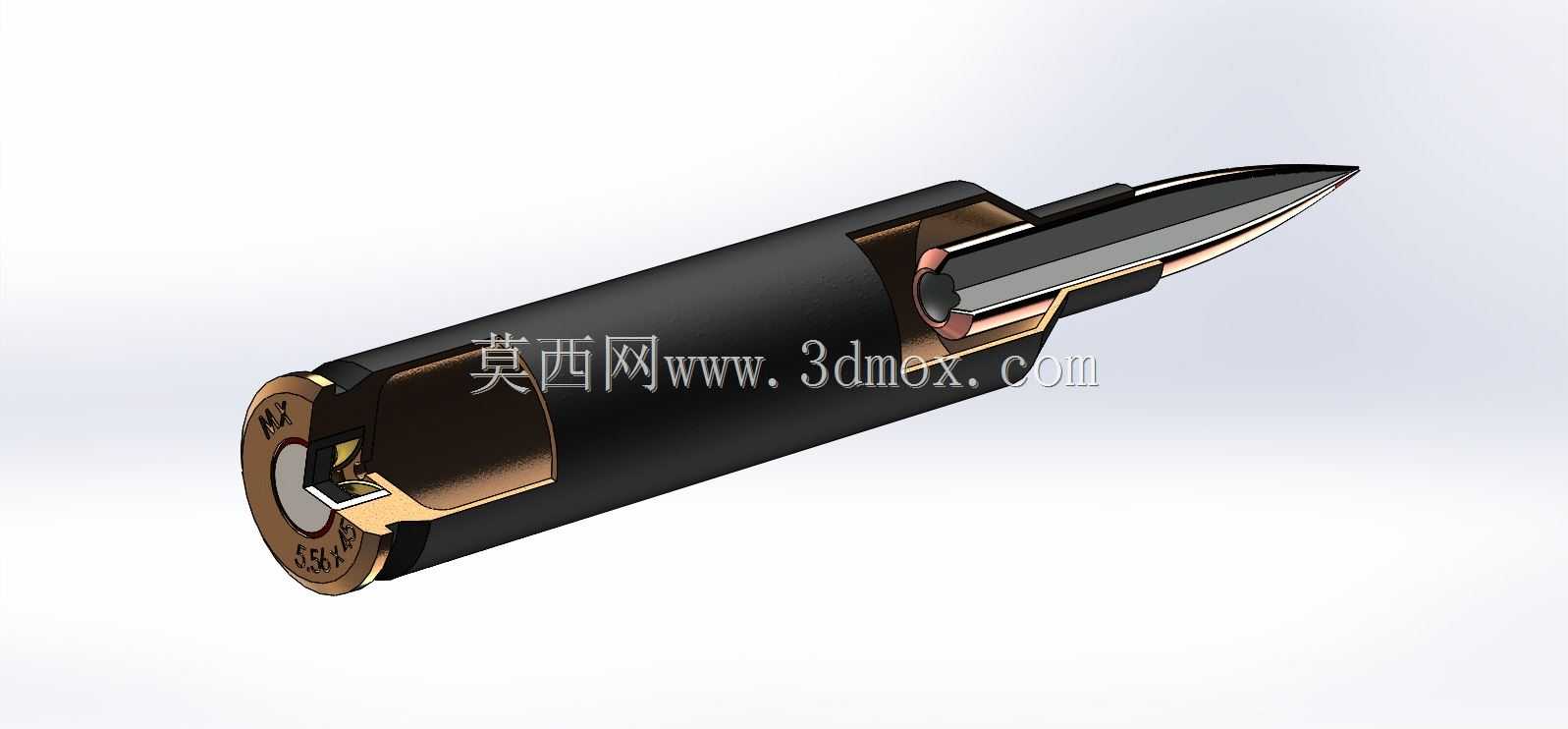

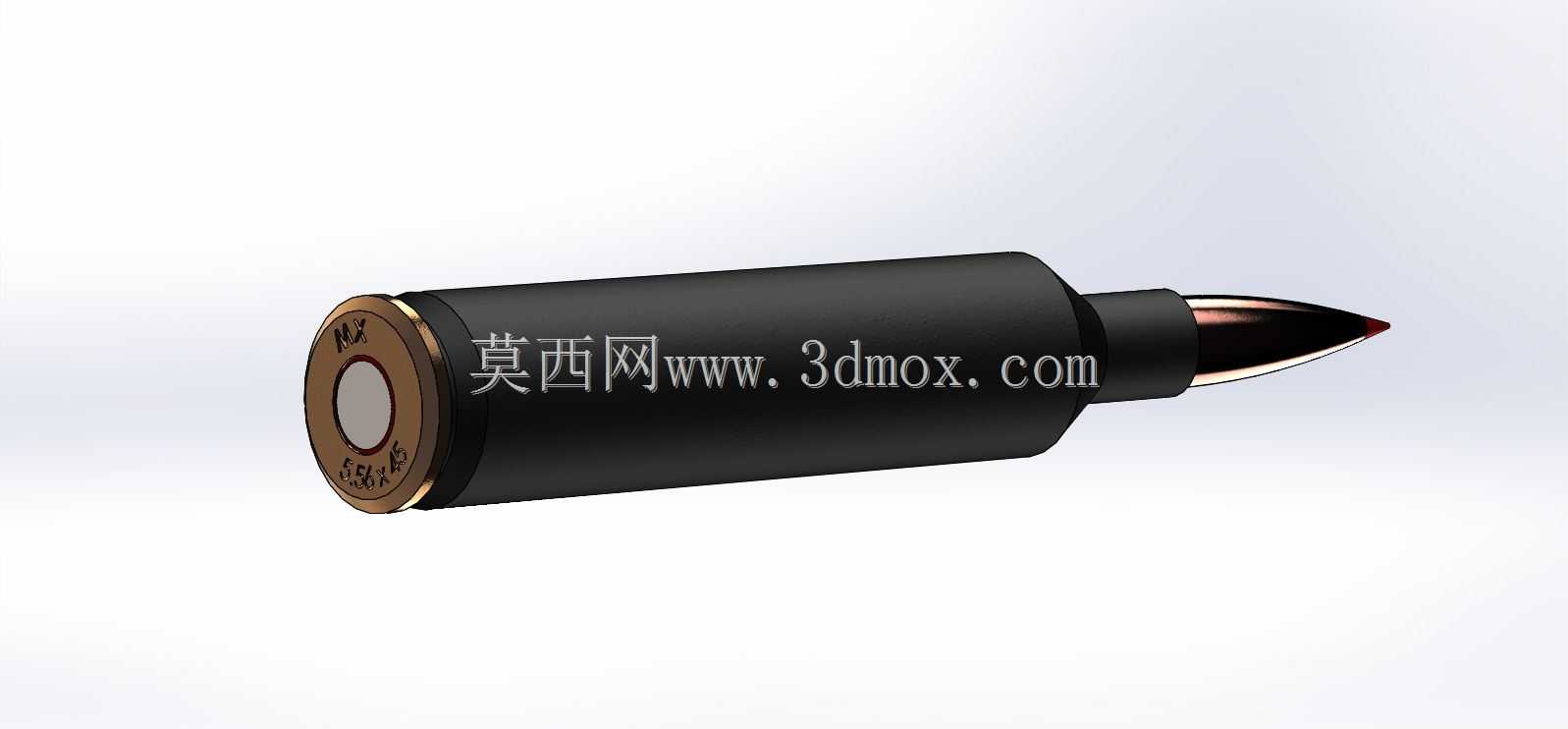

这款5.56mm口径示踪枪弹的三维结构还原，核心服务于轻武器教学演示、弹道示踪原理验证、枪械供弹机构适配校验三类核心场景，在轻武器研发、军警战术训练教具开发、军事科普展品制作领域都有明确的应用价值。不同于普通实弹的结构设计，示踪弹需要在弹头尾部预留示踪药剂的装填腔，建模过程中完整还原了弹头被甲、铅芯衬层、示踪药仓、紧口压痕的层级结构，弹壳部分则细致呈现了底火室、拉壳钩卡槽、斜肩定位面、口部紧口段的全部细节，甚至弹壳表面的退火色差、底火周边的铆压痕迹都做了对应结构还原，能够直接用于供弹坡进弹姿态模拟、抽壳机构动作干涉检查等结构验证工作。从尺寸边界来看，弹体全长45mm，弹壳最大直径9.55mm，斜肩定位直径6.8mm，弹头弧形部长度12.7mm，这些尺寸完全适配AR-15系列步枪的弹膛、弹匣进弹口、枪机闭锁面的安装边界，在做供弹机构仿真时，可以直接导入模型校验抱弹口抱弹力位置、推弹进弹的轨迹是否存在卡滞风险。设计思路上没有做过度的外观简化，而是保留了所有影响装配和功能的结构特征：比如弹壳内部的发射药装填腔容积、弹头压入弹壳的过盈配合段长度、底火的安装深度，这些参数都和实物保持一致，能够支持内弹道仿真的基础几何参考。示踪弹的核心功能是在弹头飞行过程中通过尾部药剂燃烧发出可见光轨迹，帮助射手快速修正弹道偏差，模型中特意还原了弹头尾部的示踪药剂压装结构、闭气环的位置，能够清晰展示示踪药剂被发射药点燃后持续燃烧的工作逻辑，区别于普通穿甲弹、普通弹的内部结构差异。在做枪械结构教学时，这款模型可以拆解展示枪弹从进弹、击发、抽壳、抛壳全流程的配合关系，也能用于展示不同类型枪弹的结构差异，帮助设计人员快速理解轻武器弹药的设计逻辑，避免在供弹机构设计中出现尺寸不匹配的问题。弹壳底部的底火台、传火孔结构也做了等比例还原，能够清晰展示击针撞击底火后，火焰通过传火孔引燃发射药的路径，对于理解枪弹的击发原理有直观的展示作用。
