12.7毫米大口径机枪穿甲燃烧弹药结构

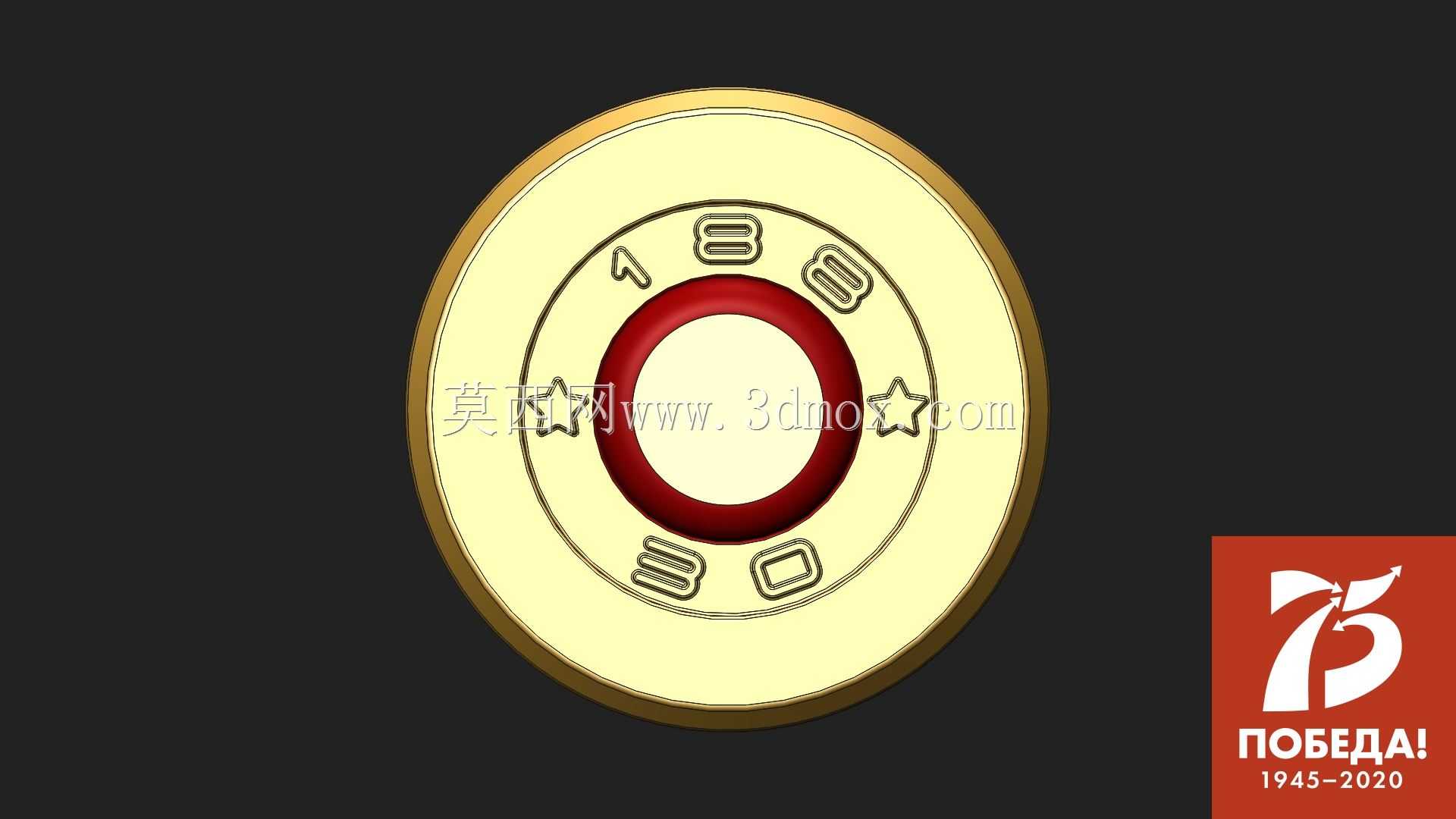

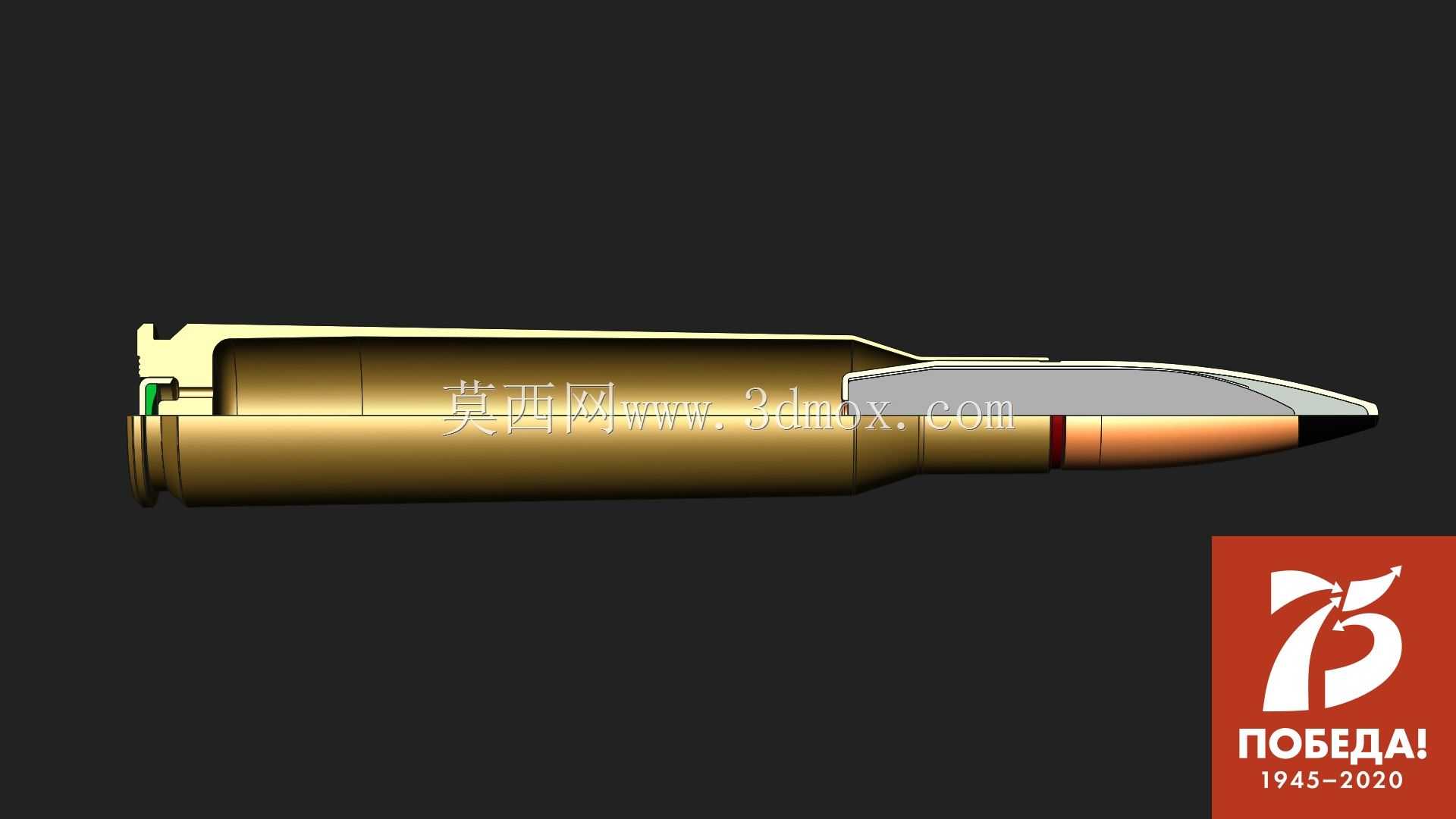

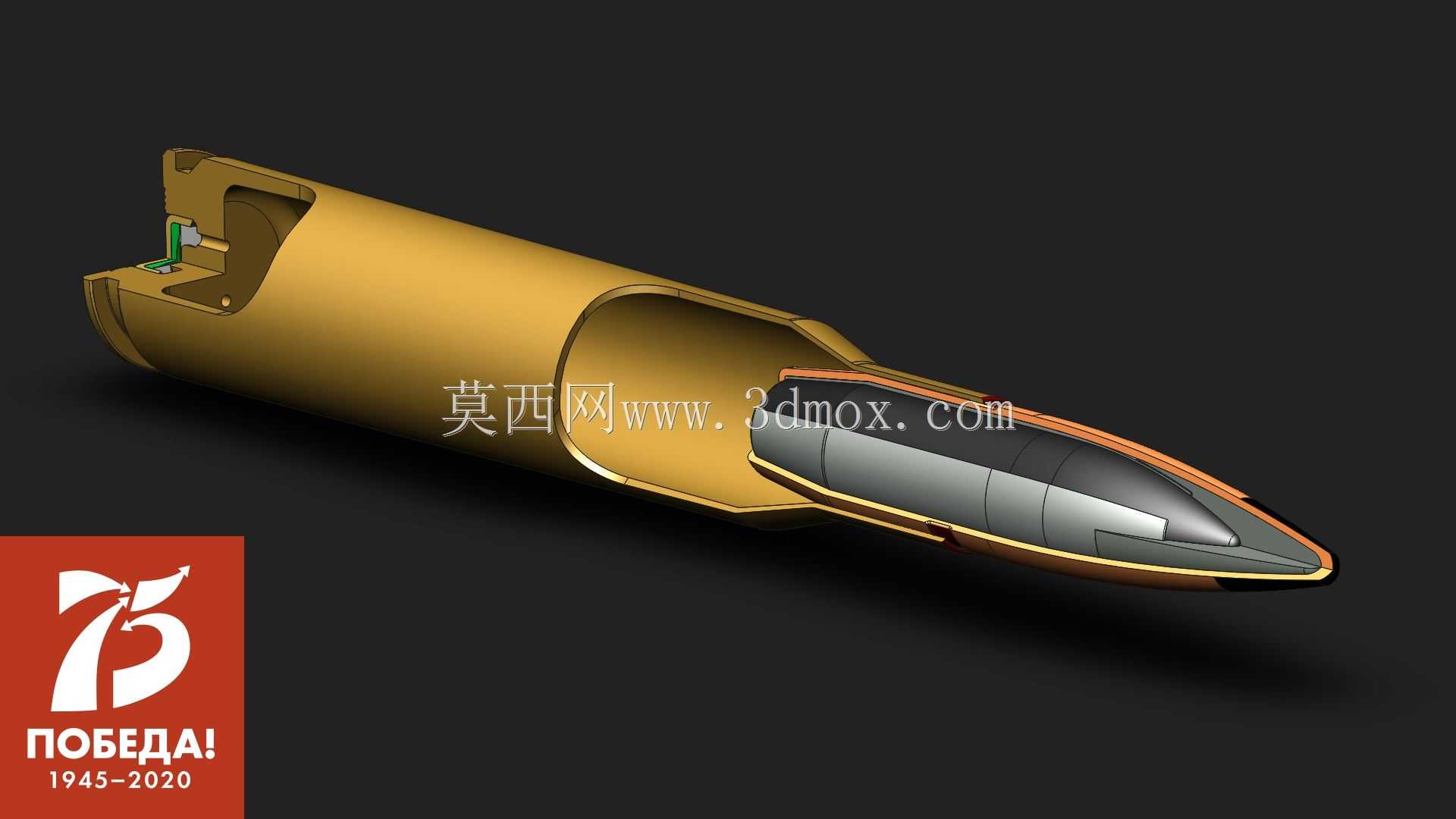

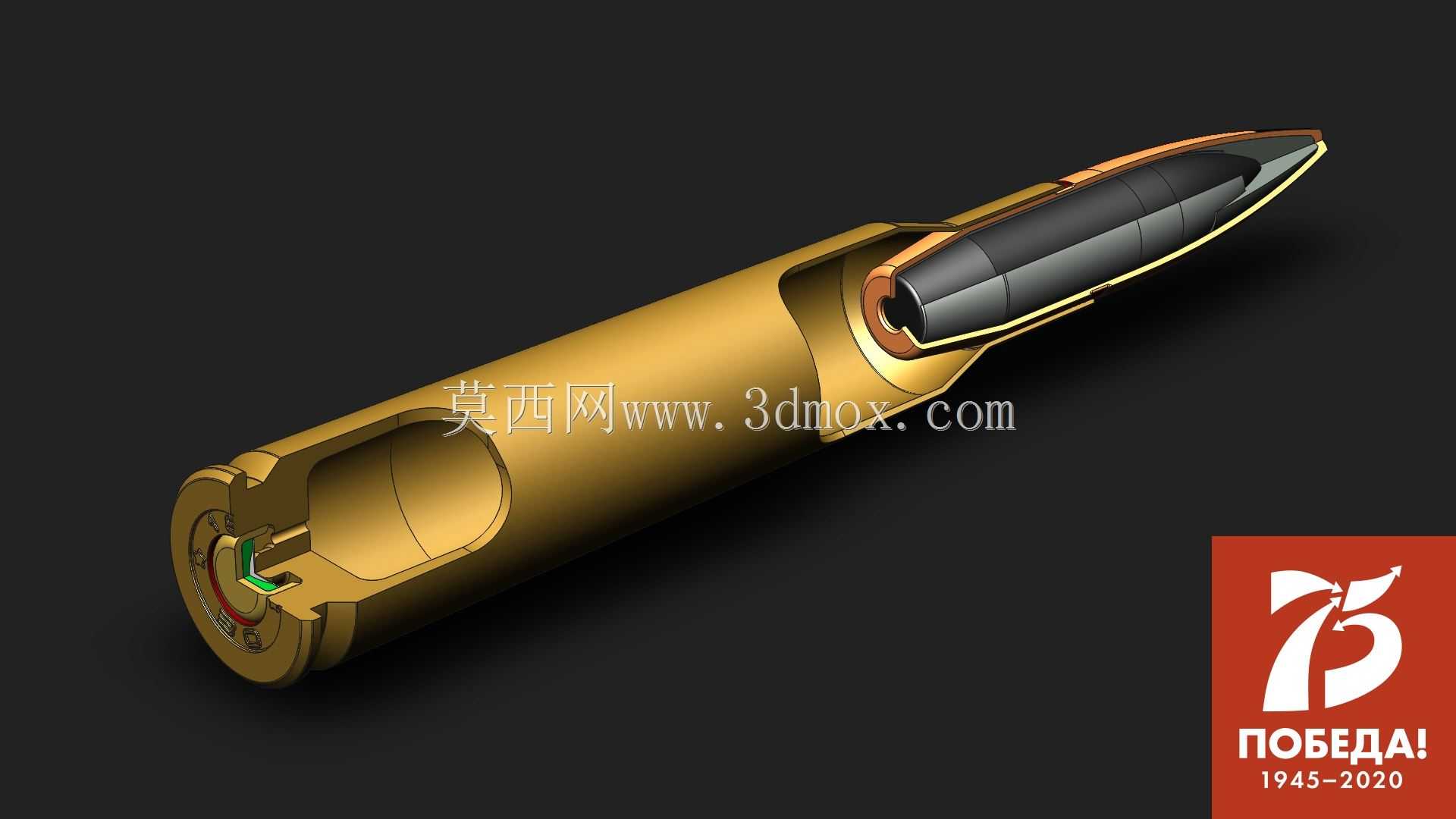

这款12.7×108规格的大口径机枪弹药，适配DShK系列重机枪使用，在地面防空、轻型装甲目标毁伤、野战工事破拆等场景中承担核心火力输出任务，是步兵支援火力、车载机载武器系统的常用配装弹药。从结构设计来看，该弹采用穿甲燃烧复合功能设计，弹头部分由钢质侵彻芯、铅质衬套、铜被甲构成，弹尖预留燃烧剂装填腔，在命中硬质目标时，钢芯凭借高硬度完成穿甲过程，燃烧剂随侵彻过程进入目标内部引燃，兼顾穿深与后效毁伤能力，相比普通机枪弹对轻型装甲车辆、低空低速飞行器、掩体后的有生目标的毁伤效率提升明显。弹壳采用瓶形无凸缘设计，整体长度严格控制在108毫米，弹壳底部底缘尺寸、底火室深度均匹配DShK机枪的受弹机、弹膛、抽壳钩的尺寸边界，可直接适配原有供弹链路，无需对枪械结构做任何改装即可正常使用。建模过程中完整还原了弹壳内部的发射药腔、弹头与弹壳的压合定位台阶、底火安装位的结构细节，弹壳外壁的锥度、斜肩定位尺寸完全参照实弹测绘参数，弹头弧形部的曲率、尾锥角度均符合外弹道设计要求，可直接用于弹道仿真、枪械供弹机构干涉校验、虚拟训练场景的素材搭建。在实际工程应用中，这类弹药模型可用于重机枪供弹系统的设计验证，通过三维装配检查供弹过程中弹头、弹壳与受弹器、进弹坡、弹膛的配合间隙，排查供弹卡滞、顶弹故障的潜在风险；也可用于毁伤效能仿真，通过赋予弹头各部分对应的材料参数，模拟不同着角、不同距离下对装甲板、防护工事的侵彻过程，为弹药改进、防护设计提供可视化的结构参考。模型做了剖面结构展示，可清晰看到内部各组件的装配关系，弹头被甲与钢芯的过盈配合量、铅套的填充厚度、弹壳口部的收卷抱紧结构都做了精准还原，没有做过度简化，能够满足结构分析、装配演示的使用需求。
