带高倍瞄准镜的丹韦森转轮手枪结构

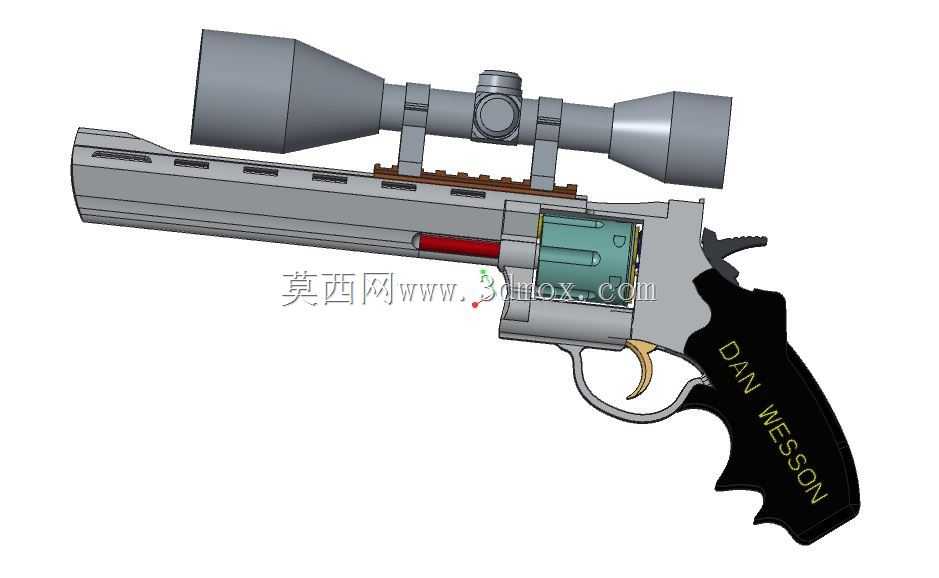

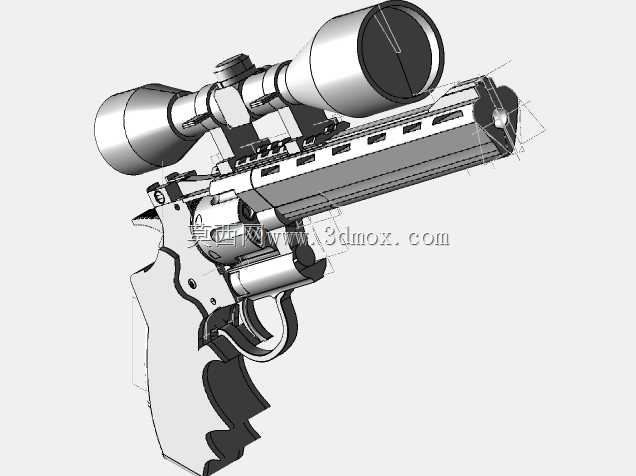

在民用射击运动、影视道具制作以及枪械结构教学场景中，这类加装高倍瞄准镜的大尺寸转轮手枪结构常被用作结构参考样本，帮助从业者理解长管转轮枪械的布局逻辑。该结构还原了8英寸枪管规格的丹韦森转轮手枪核心装配关系，瞄准镜通过皮卡汀尼导轨安装在枪管上方的延伸基座上，导轨与枪管采用分体式装配设计，可兼容不同规格的光学瞄准设备，满足远距离精准射击的瞄准基线需求。握把部分采用符合人体工学的异形轮廓，表面预留防滑纹理成型位，握持时虎口与握把曲面的贴合度经过适配调整，可降低连续射击时的后坐力传递影响。转轮弹巢作为核心功能部件，与枪管尾部的同轴度是设计中的核心管控要点，模型中还原了弹巢的定位卡槽、退壳杆装配位以及击锤联动的传动结构，能直观展示双动转轮手枪的击发传动路径。枪管部分设计有多段散热凹槽，既减轻了整体重量，也能在连续射击时增加空气接触面积提升散热效率，枪管前端与转轮的配合间隙控制在合理范围内，避免出现击发时的燃气泄漏问题。扳机部分采用弧形接触面设计，扳机护圈预留了足够的操作空间，适配戴手套操作的使用场景。从安装边界来看，瞄准镜的安装高度经过匹配，确保瞄准线与枪管轴线的夹角符合远距离弹道校准要求，不会出现瞄准视差过大的问题。需要注意的是，该结构未完全还原全部内部细小零件，核心展示的是外部装配关系与主要传动部件的配合逻辑，可用于结构演示、道具3D打印参考以及机械原理教学场景，帮助设计人员理解枪械类产品的人机工程设计、部件同轴度管控以及多附件兼容的布局思路，在进行同类手持类器械的结构设计时，也可参考其重心分配逻辑，将较重的瞄准镜部件布置在枪管上方靠前位置，平衡握把处的重量分布，提升握持时的稳定性。
