PPSh41冲锋枪枪栓结构三维建模

本次建模的PPSh41枪栓构件，是苏制波波沙冲锋枪的核心往复动作部件，在整枪自动循环流程中承担击发待发、退壳抛壳、推弹上膛的核心功能，其结构可靠性直接决定整枪在复杂工况下的发火率与故障间隔表现。从实际应用场景来看，该类构件的结构还原建模，可用于影视道具的1:1复刻加工、军事科普教具的结构拆解演示、轻武器结构原理的教学展示，也能为同类型自由枪机式自动武器的结构设计提供参考参照。

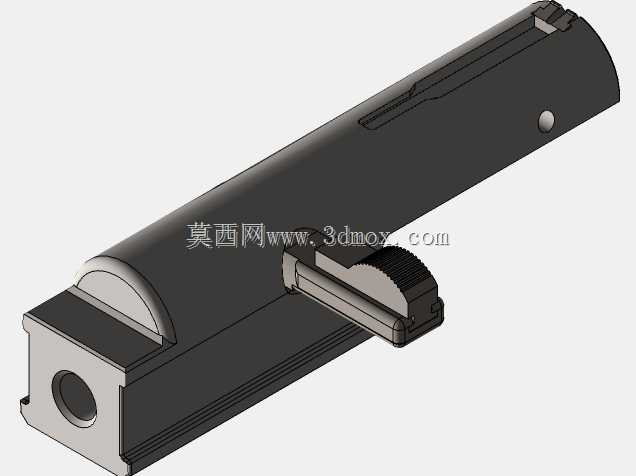

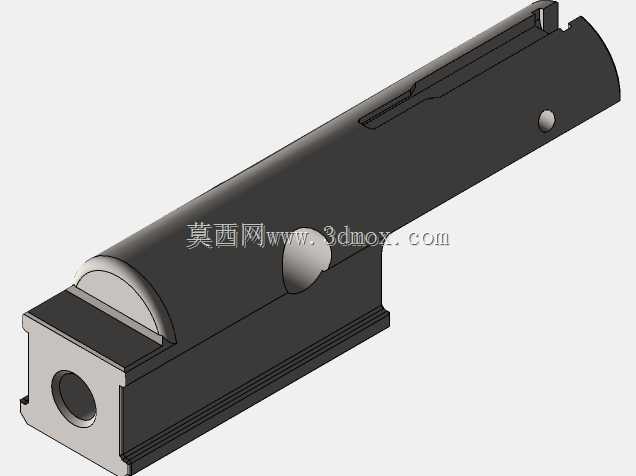

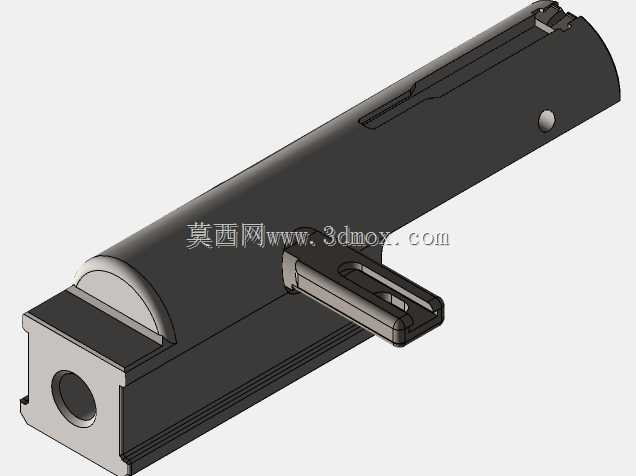

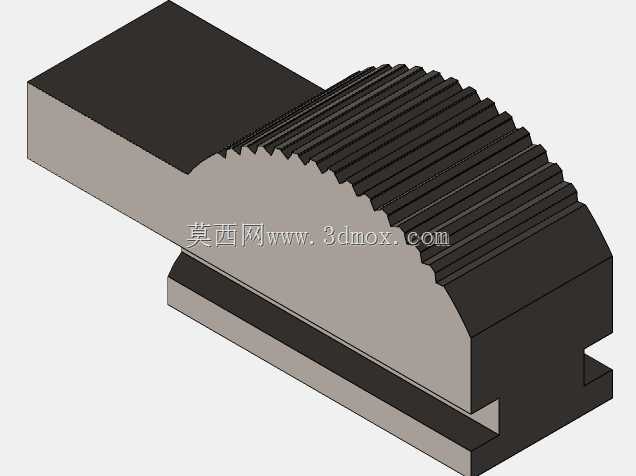

设计过程中首先还原了实物的动作逻辑：枪栓主体采用长条形整体铣削结构，外侧设置的防滑拉机柄突出于机匣外侧，方便射手在低温戴手套、手部沾附泥沙的状态下完成拉动上膛动作，拉机柄表面的滚花纹理严格按照实物的齿距、齿深还原，保证拉动时的摩擦力符合实际操作手感。枪栓前端的弹底窝结构严格匹配7.62mm托卡列夫手枪弹的弹底尺寸，抽壳钩的安装槽、抛壳挺让位槽的位置均按照实物的配合公差设置，保证往复运动过程中不会出现卡滞、干涉问题。

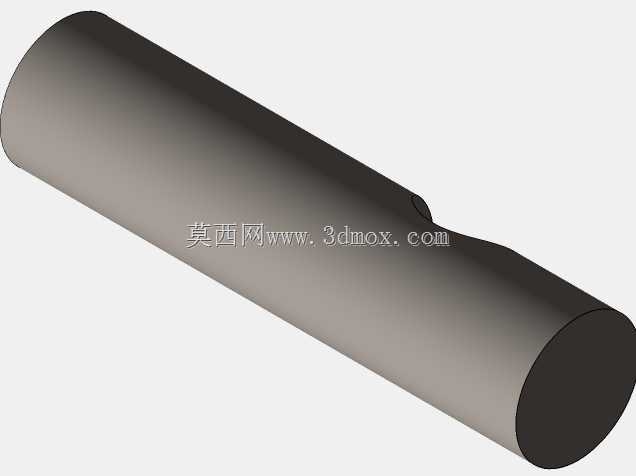

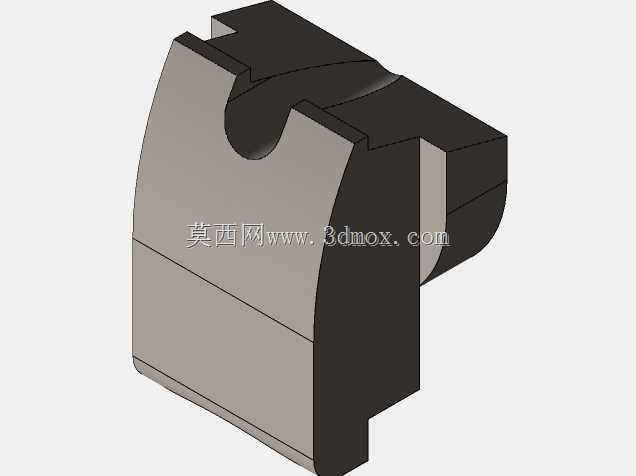

从安装边界来看，该枪栓构件适配PPSh41冲锋枪的上机匣导轨槽，整体长度与机匣内部的往复行程完全匹配，侧面的让位缺口对应机匣上的保险卡槽位置，当枪栓拉动到后方位置时可卡入保险槽实现行军保险功能。枪栓尾部的击针让位孔深度、直径均按照击针的实际安装尺寸设计，保证击发时击针能够正常突出弹底窝完成底火撞击，同时不会因为突出量过大造成击穿弹底的故障。构件外侧的弧形轮廓完全贴合上机匣的内壁弧度，往复运动时的导向面长度足够，避免运动过程中出现偏磨、卡滞的问题，表面的减重槽设计既降低了构件整体重量，也能在泥沙进入机匣时容纳杂物，提升恶劣环境下的动作可靠性。建模过程中对所有配合面均做了公差预留，相邻运动部件之间的间隙按照实物的装配要求设置，既保证运动顺畅，也避免间隙过大造成的结构晃动问题。
