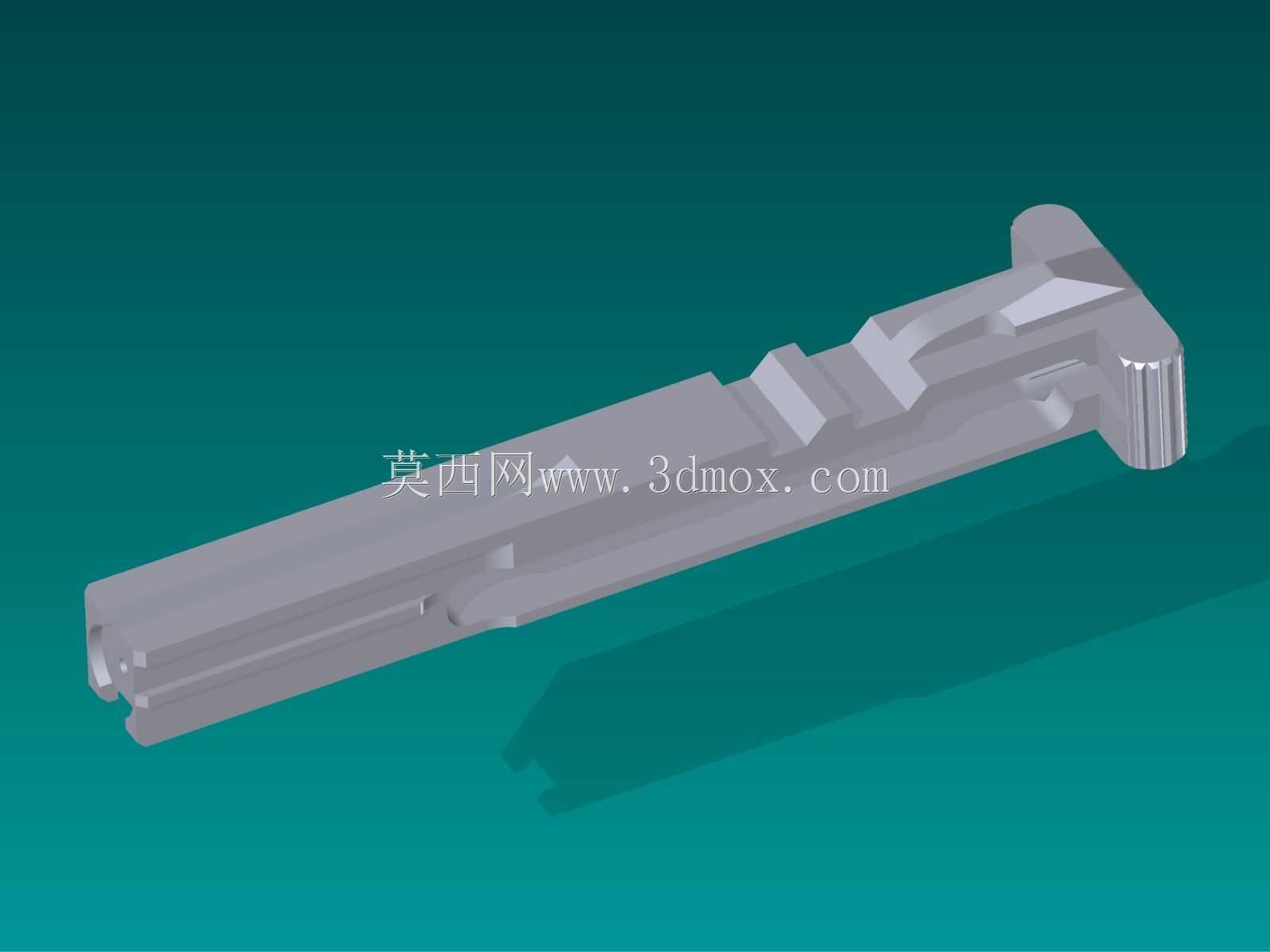

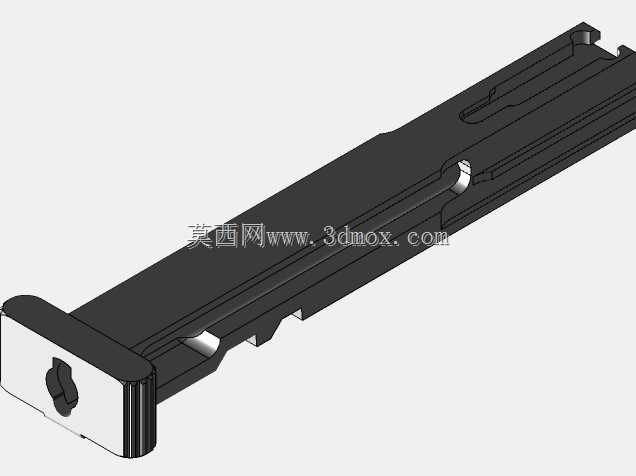

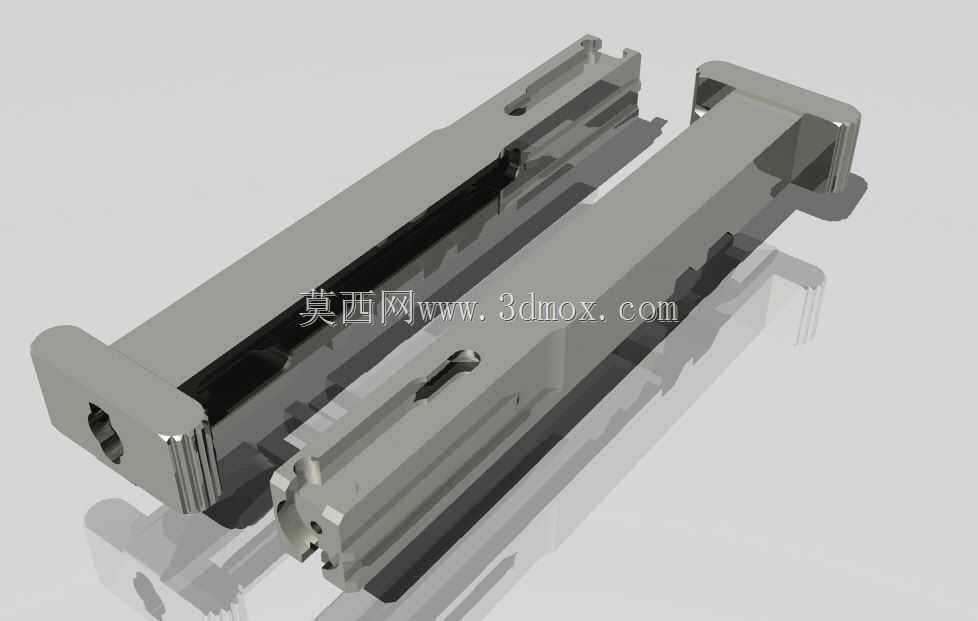

枪械用博洛活动销轴结构三维数模

这类销轴构件属于轻武器枪械内部的核心活动连接件，主要承担枪械机构中往复运动部件的铰接、限位与行程导向作用，在半自动、自动枪械的发射机构、枪机组件中应用广泛，日常的枪械结构教学、轻武器原理演示、战术装备改装研发场景中，都需要这类精准还原结构的数模作为设计验证载体。从结构设计逻辑来看，该构件采用长杆式异形截面设计，并非等径圆柱销结构，杆身设置多组阶梯卡位与让位槽，对应枪械内部不同运动部件的装配间隙需求，头部的T型凸台结构用于装配时的轴向限位，避免构件在往复冲击载荷下出现轴向窜动，尾部的滚花段设计则是为了日常维护拆解时，操作人员可借助摩擦力快速拔出销轴，无需额外专用工具，适配野外无工具拆解的使用需求。在安装边界设计上，构件的杆身直径公差严格控制在h7级，与枪械基体上的安装销孔保持间隙配合，既保证活动时的顺畅度，避免击发过程中振动导致的卡滞，又将配合间隙控制在0.02mm以内，防止长期冲击载荷下出现构件晃动影响击发精度。杆身的让位槽位置经过运动干涉校验，在枪机后座、复进的全行程范围内，槽位恰好对应阻铁、击锤等联动部件的运动轨迹，不会出现结构干涉，同时槽边做了R0.3的圆角钝化处理，避免长期往复摩擦导致的构件边缘应力集中，提升构件的抗疲劳寿命。从实际使用场景的适配性来看，该构件的材质选型对应高强度合金钢，表面做磷化防锈处理，建模时还原了表面处理后的哑光金属质感，结构上没有多余的装饰性特征，所有型面都服务于功能需求：头部的扁位结构用于装配时的周向定位，保证杆身的卡位槽始终对准联动部件的运动方向，杆身末端的环形槽用于装配卡簧，防止极端工况下销轴从安装孔内脱出。建模过程中严格按照枪械构件的实际装配逻辑做了公差预留，所有配合面的拔模斜度控制在0.5度以内，既满足机加工的工艺要求，又不会影响装配后的配合精度，数模可直接用于结构原理演示、3D打印验证样件制作，也可作为枪械结构设计的参考构件，用于校核同类型活动销轴的行程与安装空间。
