AN94步枪炮口制退器结构三维造型

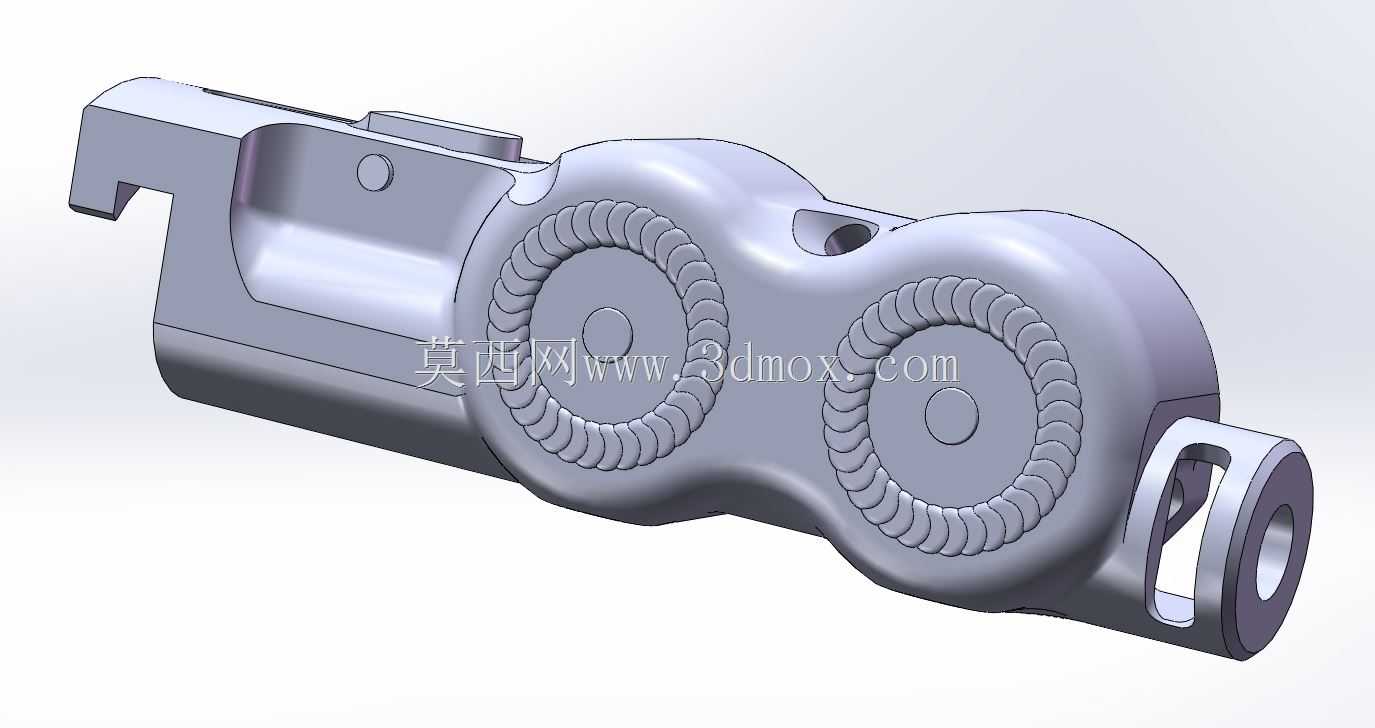

这款制退器作为AN94步枪的枪口功能部件，核心作用是在枪弹击发后，通过自身结构引导火药燃气侧向、后向偏转，抵消部分后坐冲量，降低连发射击时的枪口上跳幅度，同时兼顾两发点射模式下的射弹散布控制，适配该步枪独特的高频点射机构动作节奏。从结构设计逻辑来看，整体采用一体化铣削成型的构型思路，主体为双腔室偏置导流布局，两个带环形齿纹的腔室侧壁开设对称的燃气导流孔，齿纹结构一方面可以增加燃气与腔壁的接触阻尼，打乱燃气轴向喷出的流场，另一方面也能强化结构刚性，减少连续射击时的热形变累积。安装端采用与步枪枪口配合的定位卡榫+轴孔配合结构，卡榫的尺寸公差控制在IT7级精度区间，保证与枪口定位槽的配合间隙不超过0.02mm，避免射击过程中制退器出现松动偏移；尾部的通孔与枪管同轴度要求控制在0.01mm以内，防止弹丸出膛时擦碰制退器内壁影响射击精度。外形上整体为非对称流线型轮廓，上部的定位凸台与枪身的枪口固定销完全适配，下部的镂空吊耳结构既可以作为附件挂载接口，也能进一步降低部件自重，整体安装后突出枪口的长度控制在87mm，最大外径38mm，不会与步枪的准星、护木结构产生干涉。在实际应用场景中，这类制退器除了适配制式枪械的实弹射击需求，也常作为轻武器教具、战术改装配件的设计参考，建模过程中完整还原了内部导流腔的曲面过渡、外部安装面的配合公差，所有倒角、退刀槽的细节都按照实际加工工艺要求设置，比如腔室边缘的0.5mm倒角是为了消除铣削加工的毛刺，同时避免燃气冲刷时的应力集中，安装面的粗糙度要求达到Ra1.6，保证与枪口端面贴合紧密，减少燃气从安装缝隙溢出影响制退效率。设计时还考虑了连续射击的热负荷问题，整体壁厚从安装端到出口端逐步递减，既保证安装位置的结构强度，也能让出口端的热量更快散发，避免高温导致的结构形变。
