22LR口径柯尔特风格左轮手枪结构设计

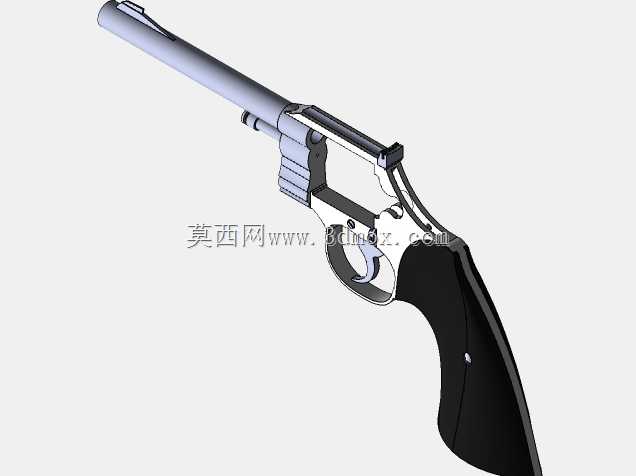

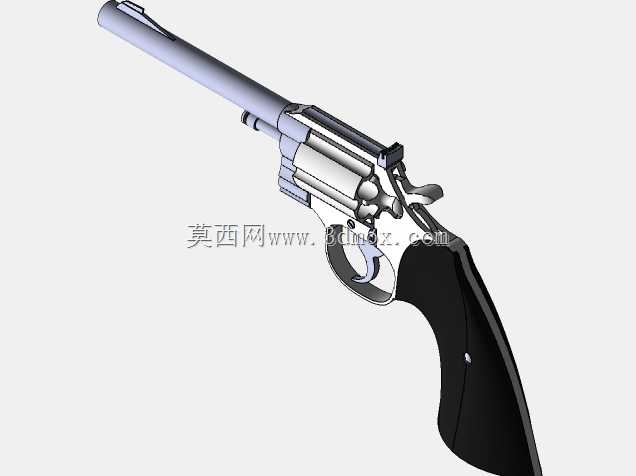

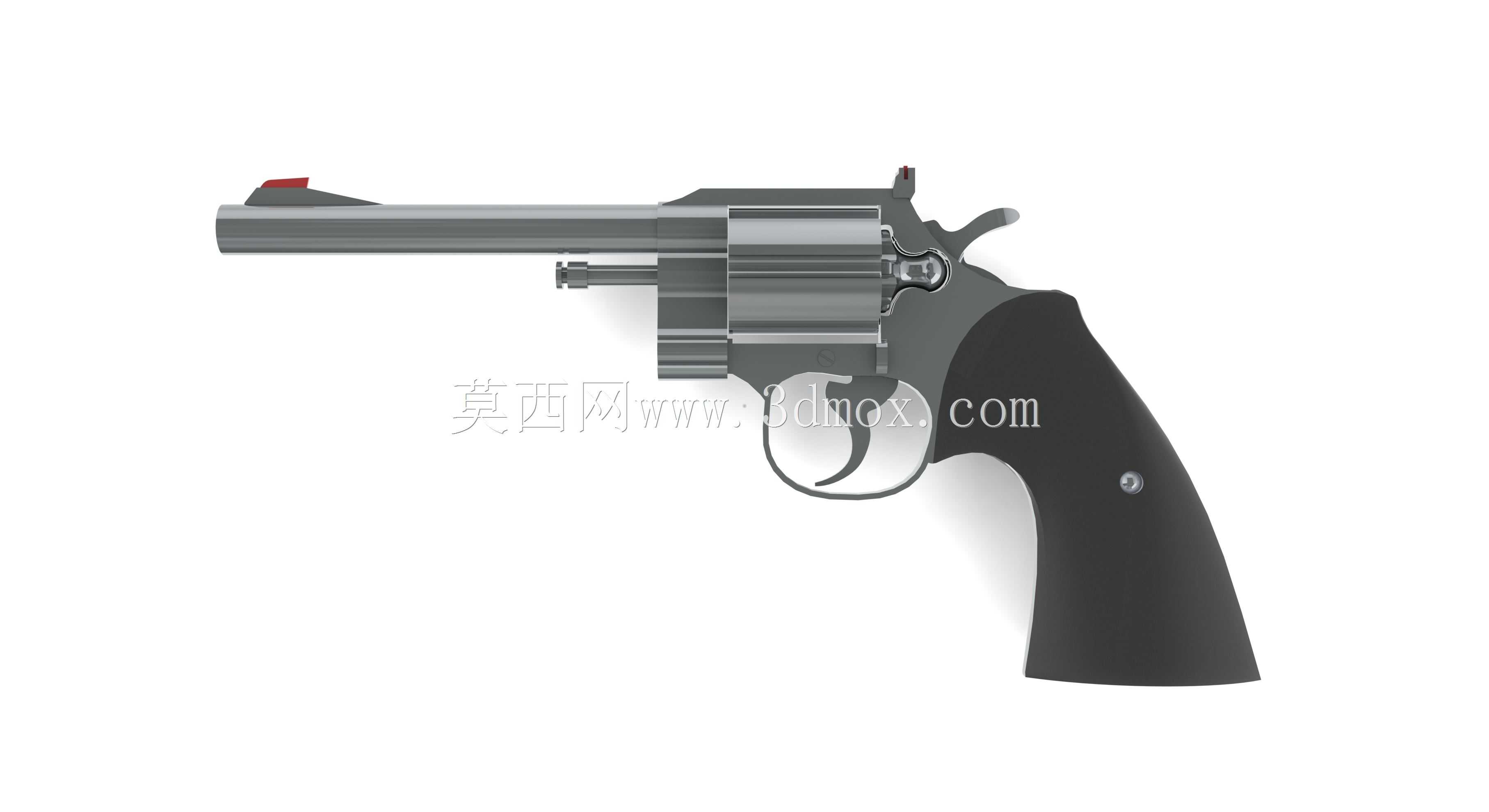

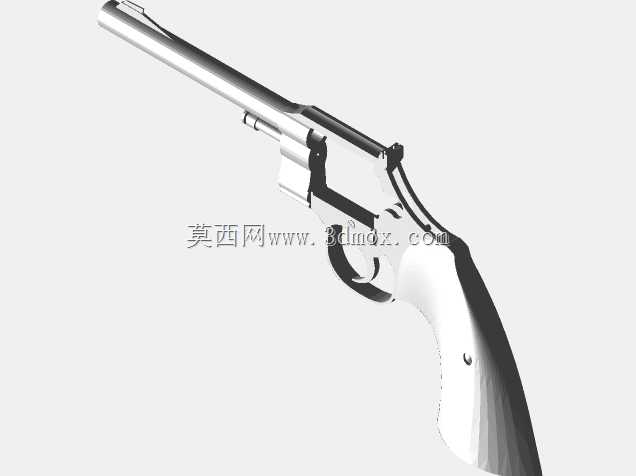

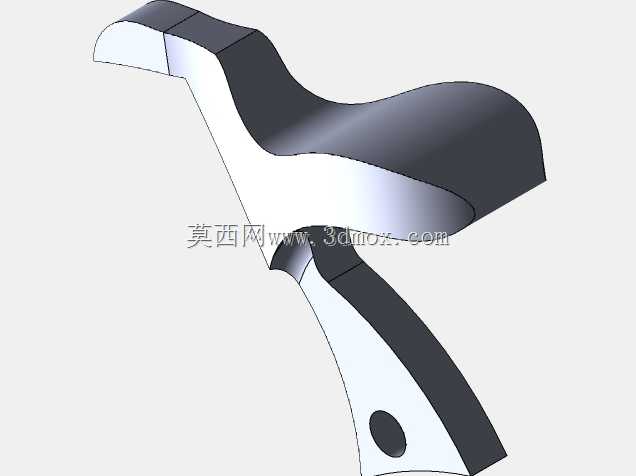

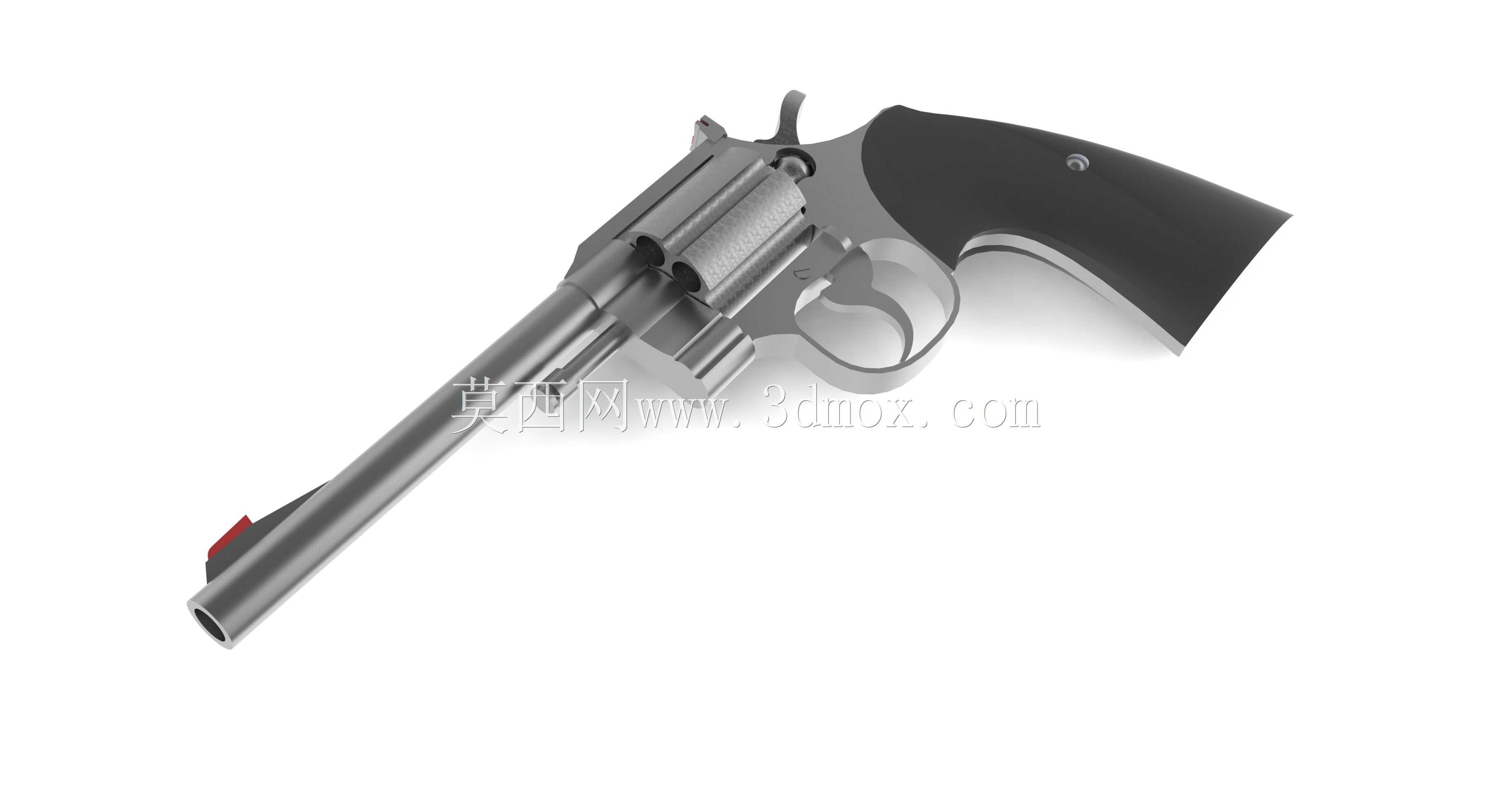

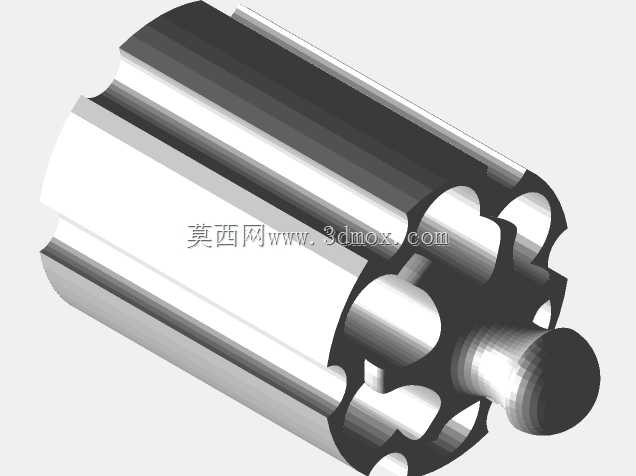

这款左轮结构的三维设计，核心围绕小口径民用射击场景的使用需求展开，整体结构沿用经典左轮的摆式弹巢布局，适配22LR边缘发火弹药的尺寸边界，在结构设计上兼顾了握持手感与机构动作的可靠性。从结构拆分来看，弹巢作为核心储弹与供弹部件，设计了对应口径的弹膛定位槽，每个弹膛的同轴度公差控制在合理区间，保证击针击发时的对中性，避免出现击发故障；枪管部分采用等内径膛线预留结构，外壁做了阶梯式减重设计，前端预留了准星安装位，与枪身顶部的照门形成完整的瞄准基线，照门位置设计了可调式卡槽结构，可根据射击距离微调高低与风偏。握把部分采用贴合人体手型的曲面造型，曲面弧度参考成年男性手掌握持的贴合角度，握把片通过底部的固定销与枪身框架连接，安装边界预留了0.2mm的装配间隙，方便后期更换不同材质的握把配件。击发机构采用单/双动兼容的结构设计，双动状态下扣动扳机可同步完成弹巢旋转待击与击锤释放动作，单动状态下可手动扳倒击锤实现更轻的扳机扣力，满足不同射击场景的使用需求。在整体尺寸控制上，全枪长度适配常规隐蔽携行与休闲射击的尺寸区间，枪管长度兼顾了22LR弹药的初速发挥与便携性，弹巢容量采用小口径左轮常用的容弹量设计，既保证了持续射击的弹药基数，也控制了枪身横向宽度，避免握持时出现硌手的问题。退壳机构设计在摆开的弹巢中心位置，退壳杆的行程刚好匹配弹壳长度，按压退壳杆时可一次性退出所有弹膛内的弹壳，操作逻辑符合常规左轮的使用习惯。枪身框架采用整体式加工的结构思路，所有零部件的安装定位都设计了对应的卡槽与销孔，装配时可通过定位销快速完成部件对位，减少装配过程中的调试工作量；扳机护圈做了加大处理，方便戴手套时操作扳机，护圈与枪身框架采用一体化结构，提升了整体结构强度。从实际应用场景来看，这类小口径左轮结构可用于民用休闲射击运动的器械参考、影视道具的结构还原、以及轻武器原理教学的演示模型，所有运动部件都预留了合理的活动间隙，在三维结构中可完整模拟扣动扳机、弹巢旋转、击锤击发、退壳的全流程动作，能直观展示左轮手枪的工作逻辑。
