枪械底火结构三维实体建模设计

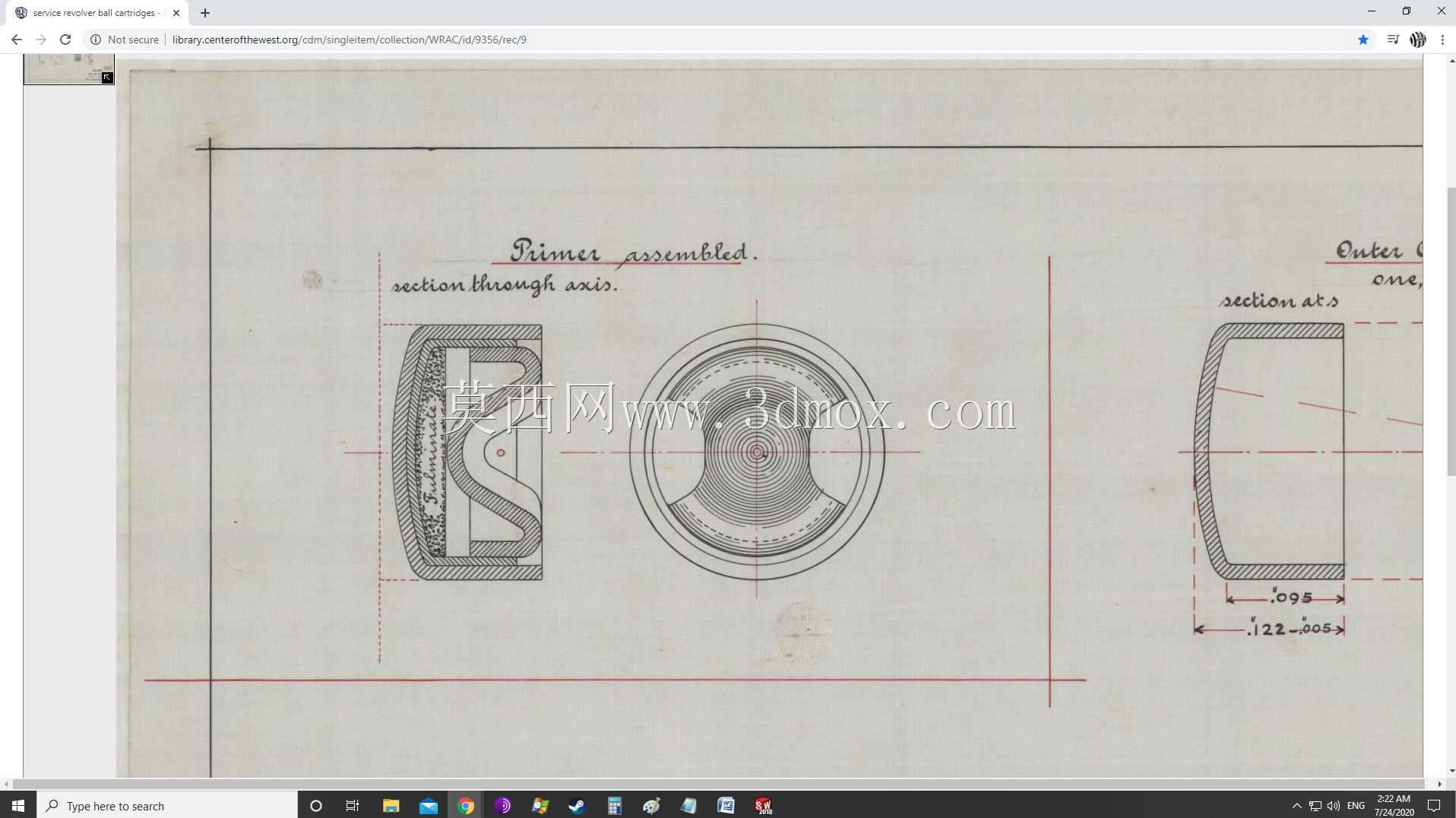

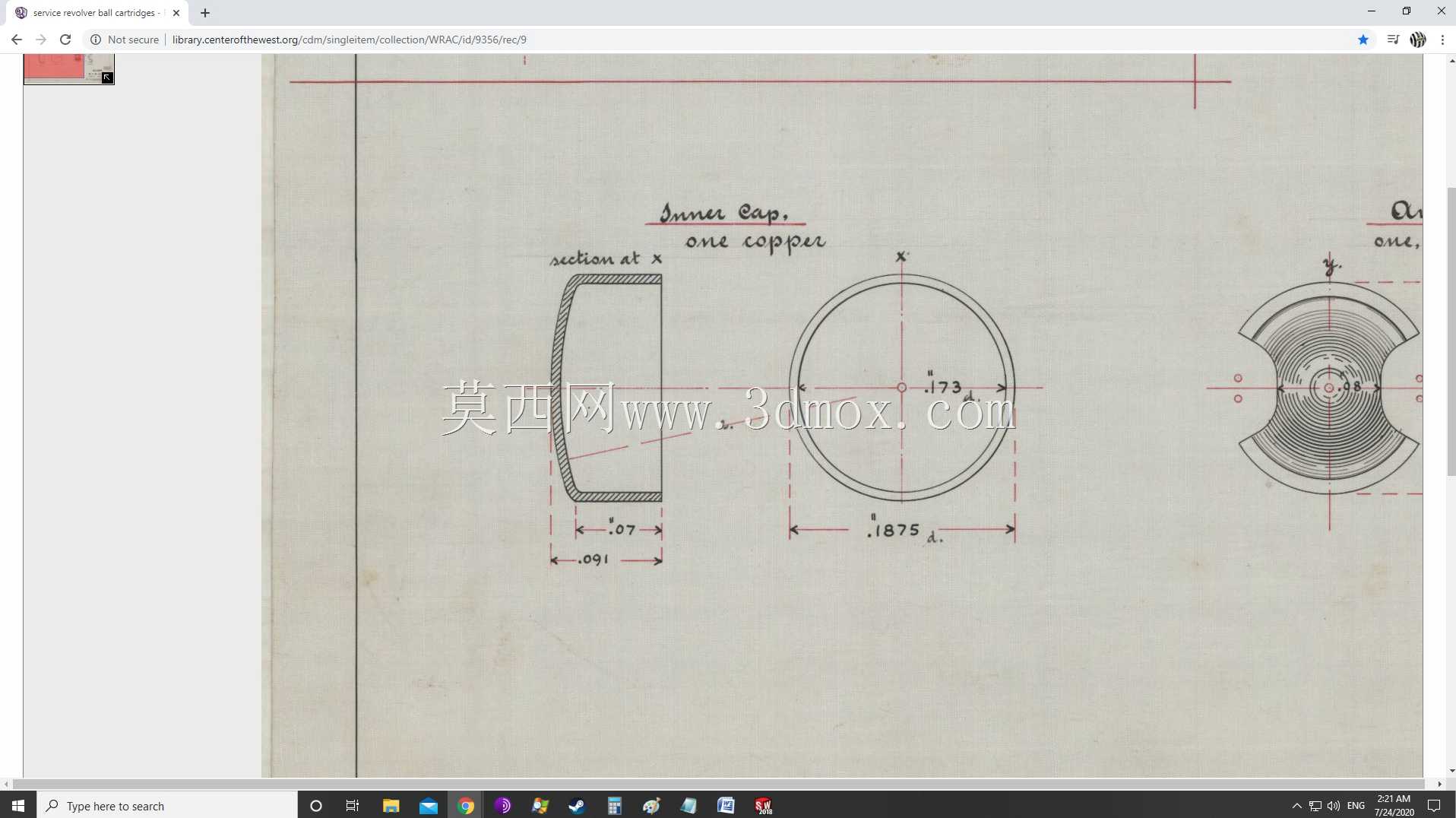

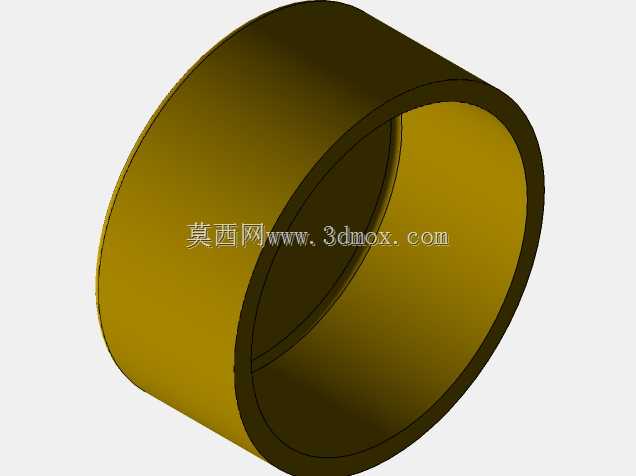

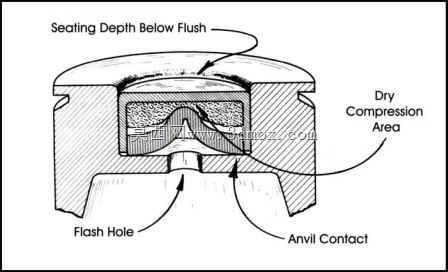

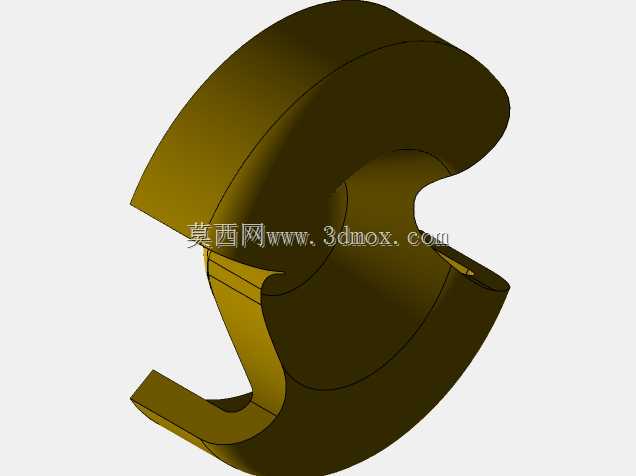

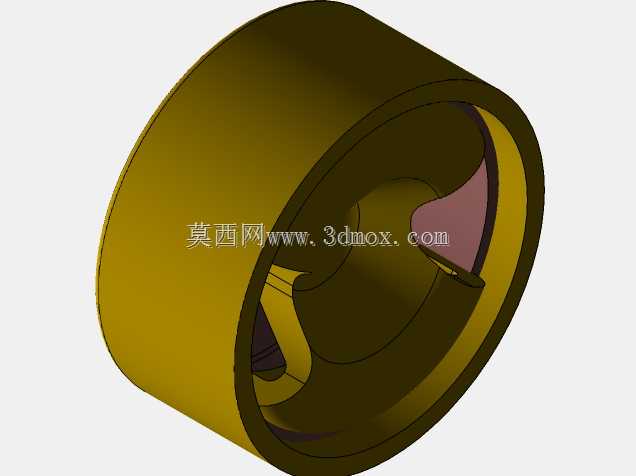

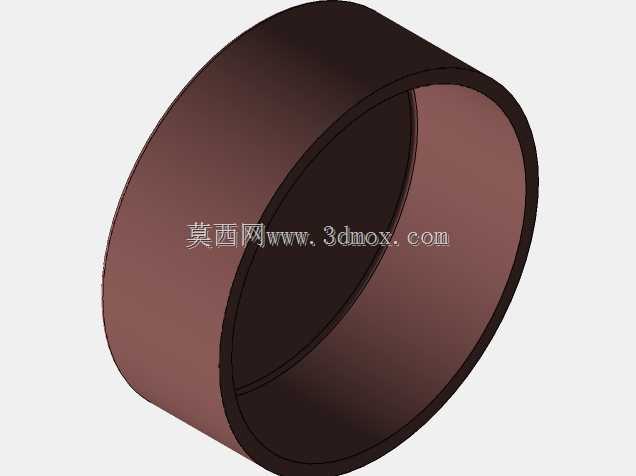

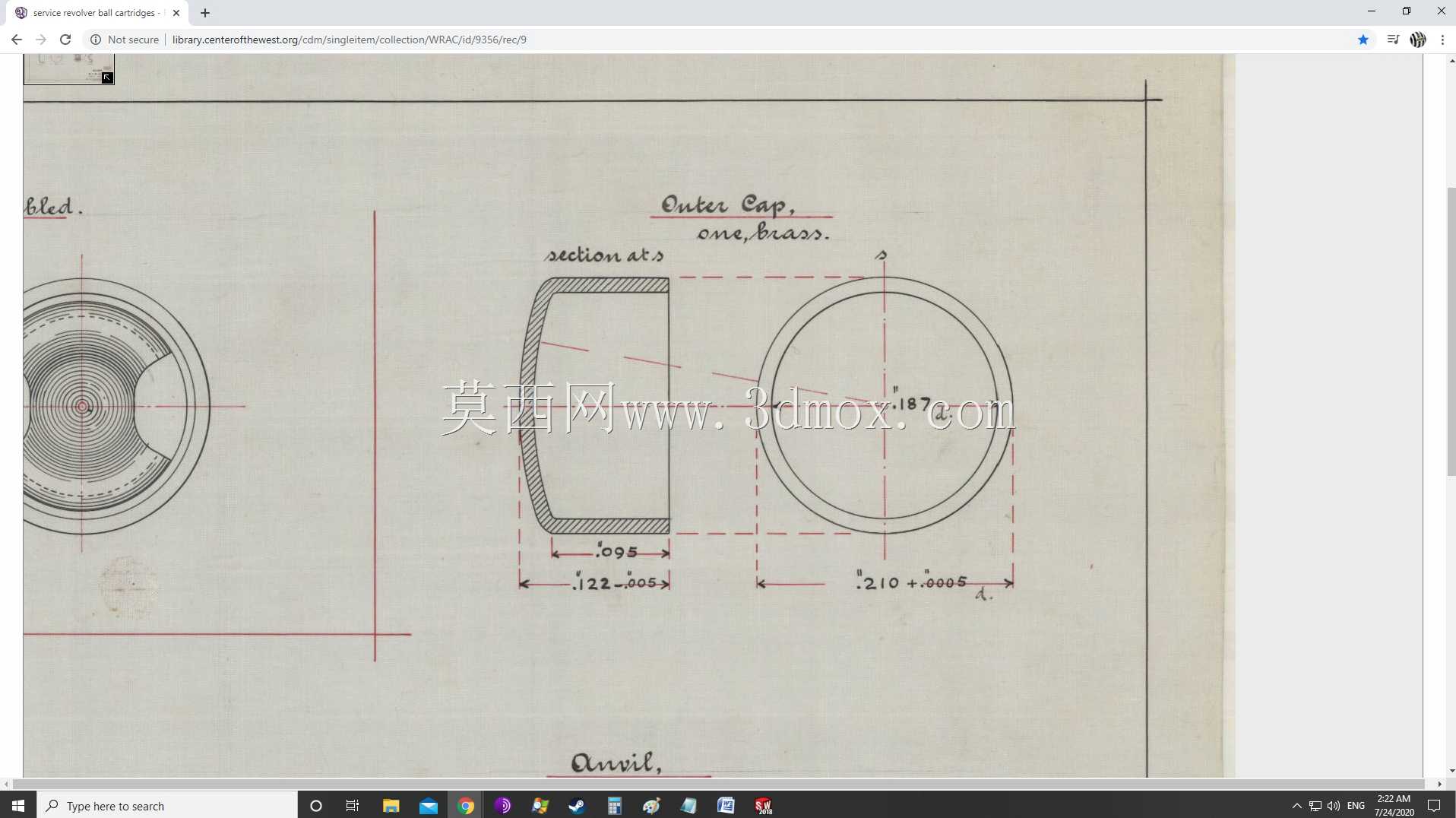

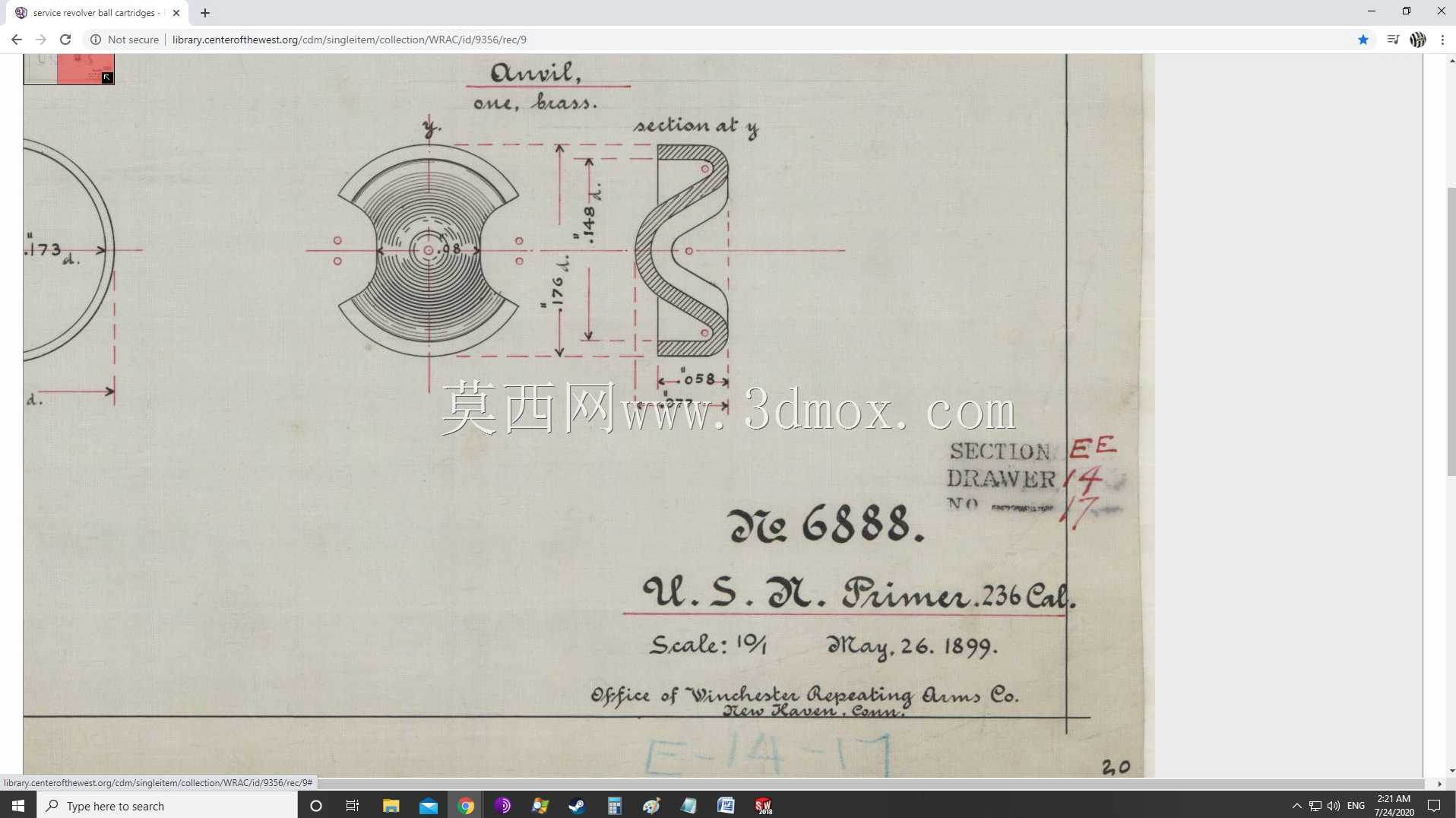

在轻武器弹药的发火系统设计中，底火是决定击发可靠性的核心小型零件，不管是军用制式步枪、手枪，还是民用运动枪械、狩猎枪械，底火的结构合理性直接决定整枪的击发成功率，同时也关联着弹药存储、运输过程的安全性能，是弹药结构设计中尺寸精度要求极高、功能逻辑严谨的基础部件。从结构功能来看，这类底火属于撞击式发火组件，装配在弹壳底部的底火室位置，当枪械击针以规定动能撞击底火端面时，内部压装的击发药会在挤压、摩擦作用下快速引燃，产生的火焰通过弹壳上的传火孔进入弹壳内部，点燃发射药进而完成弹丸发射的整个动力输出流程，整个发火响应时间通常控制在毫秒级，对结构的形变余量、药剂压装密度、壳体壁厚都有极严苛的设计要求。从设计思路层面展开，底火的整体采用盂状壳体结构，壳体材质多选用延展性佳的铜合金或者覆铜钢，既可以保证在击针撞击时产生可控的凹陷形变，挤压内部药剂完成发火，又能避免壳体在击发时出现破裂、窜火的问题，保障枪械弹膛部件的使用安全。壳体内部的结构设计需要兼顾药剂容纳空间、发火砧的定位精度，传火通道的开孔位置需要正对弹壳传火孔，保证引燃火焰可以无阻碍地传递到发射药装填区域，同时开孔尺寸需要经过反复校核，既要保证火焰通过率，又要避免击发药残渣从开孔处溢出造成弹膛污染。在外形尺寸与安装边界上，这类适配步枪、手枪的底火属于小型零件，整体外径、高度尺寸公差需要控制在丝级精度，过盈装配在弹壳底火室时，既要保证足够的结合力，避免弹药在供弹、抽壳过程中出现底火脱落的故障，又要避免压装过紧造成壳体形变挤压内部药剂引发安全隐患。底火的端面设计为平面结构，保证击针撞击时受力均匀，击发后的凹陷深度需要控制在合理区间，既不能过浅导致击发无力，也不能过深造成击针击穿底火引发炸壳风险。在实际应用场景中，不同口径的步枪、手枪会匹配对应尺寸规格的底火，部分老式枪械的底火配方存在腐蚀性，击发后产生的残留物质会吸附空气中的水分造成枪管、枪膛锈蚀，因此这类枪械击发后的及时清洁是枪械维护的必要流程，而现代无腐蚀性底火的结构设计则在药剂成分配比上做了优化，大幅降低了击发残留对枪械部件的腐蚀影响，同时也保留了足够的发火敏感度，兼顾了使用可靠性与维护便捷性。在三维建模过程中，需要重点还原底火的盂状壳体轮廓、内部发火砧的异形结构、传火孔的位置与尺寸，保证模型可以用于后续的弹药装配干涉校验、击发过程的动力学仿真，为轻武器弹药的结构优化提供直观的三维数模支撑。
