角分辨光电发射用低能电子枪结构设计

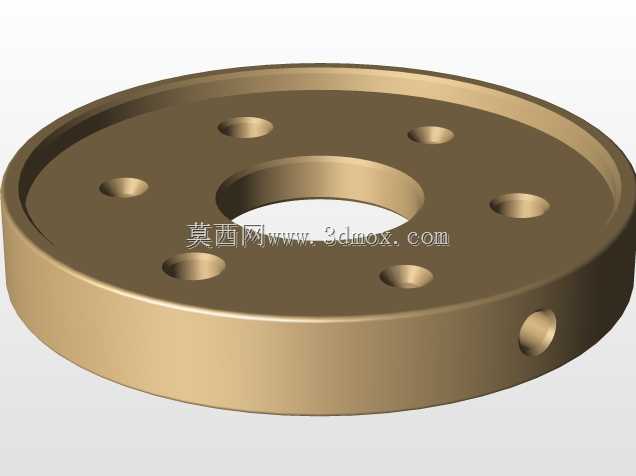

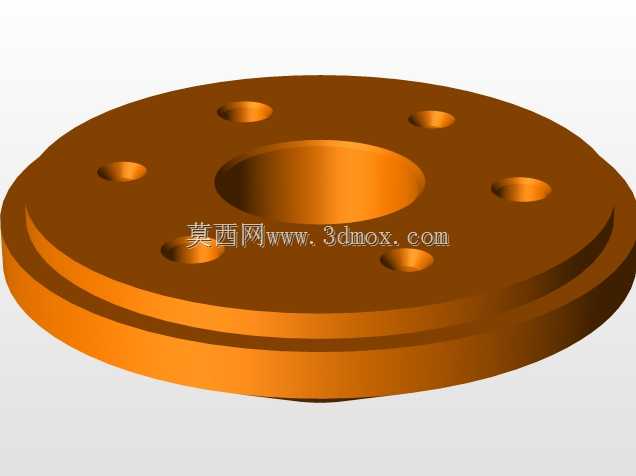

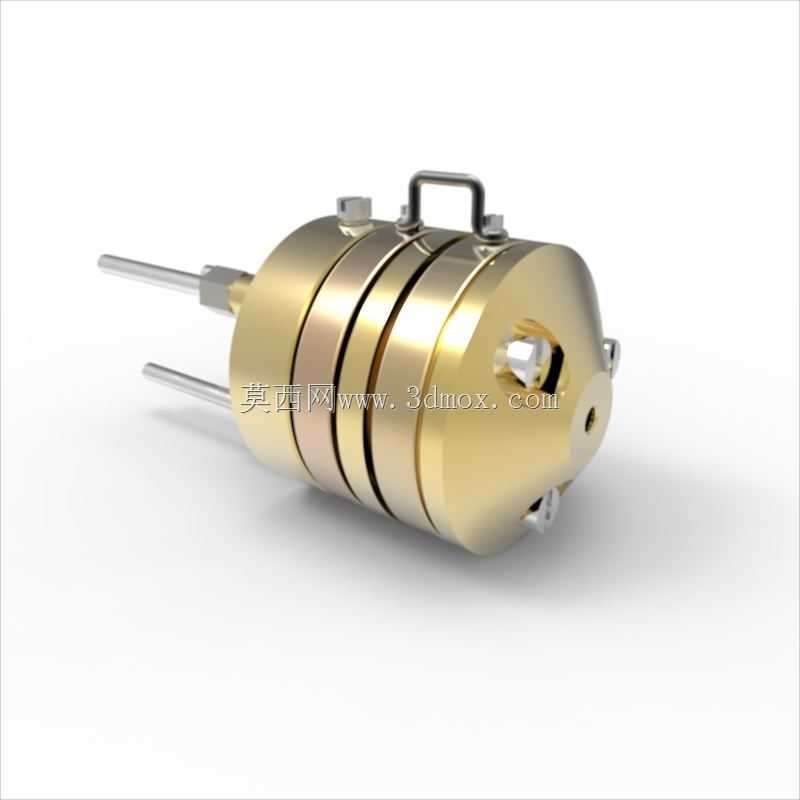

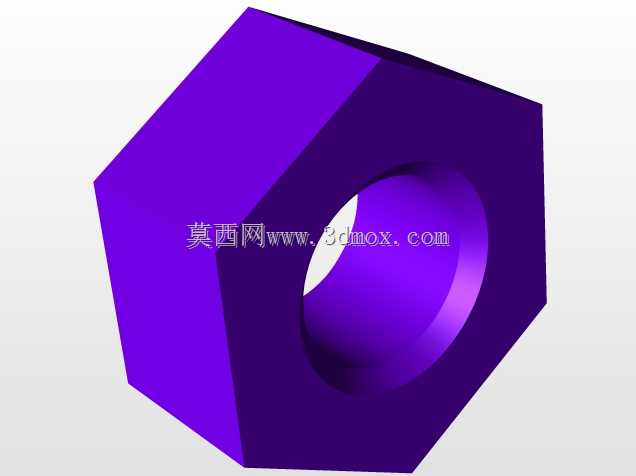

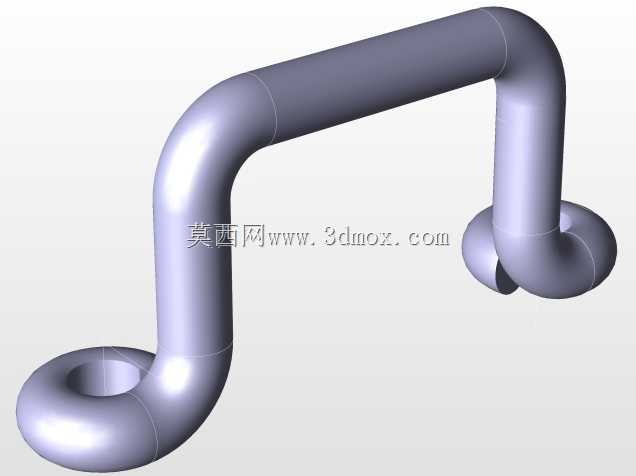

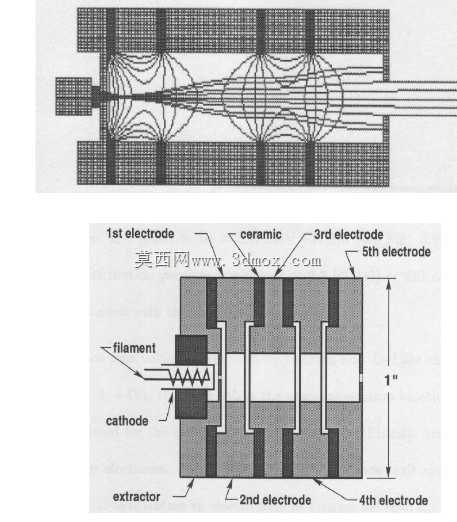

在表面分析实验体系中，低能电子枪是角分辨光电子能谱等表征设备的核心配套部件，主要承担低能量平行电子束输出功能，为样品表面光电发射过程提供稳定的高通量电子入射源，适配5-50电子伏的低能工作区间，避免高能电子对样品表面晶格结构造成辐照损伤，同时保证入射电子束的平行度满足角分辨测试的角度分辨率要求。从结构设计逻辑来看，该电子枪采用叠层式筒状主体结构，多层金属腔体依次堆叠密封，每层腔体承担不同的电位调控功能，通过逐级电场约束实现电子束的准直整形，前端伸出的两根平行金属杆分别为电子引出极与束流校准极，杆体长度经过精确计算，保证电子束从引出端到达样品表面的路径中，发散角控制在实验允许的阈值范围内。主体顶部设置的提手结构，兼顾真空腔体拆装时的搬运便利性与安装对位的操作需求，腔体侧面分布的紧固螺钉用于实现叠层结构的真空密封，密封面的平面度设计满足高真空环境下的漏率要求，避免腔体内外压差导致的电场分布畸变。安装边界方面，该电子枪主体为圆柱形回转结构，最大外径适配常规真空腔体的标准法兰接口，前端电极伸出长度可根据不同实验腔的样品台位置做适配调整，安装时需保证电子束出射方向与样品台表面法线的夹角精度，同时预留高压接线与信号反馈线的走线空间，避免线缆对真空腔体内的光路、束流路径产生干涉。功能实现层面，叠层结构的每一层金属环都对应独立的电位加载回路，通过不同环间的电位差构建轴对称的电子光学电场，对阴极发射的电子进行加速、聚焦、准直，最终输出平行度符合测试要求的低能电子束，腔体侧面的观察窗口可用于辅助观察阴极工作状态，配合外部调整机构实现束流的初步对中。在实际应用场景中，这类低能电子枪除了配套角分辨光电子能谱设备，还可用于低能电子衍射、电子能量损失谱等表面分析实验装置，其输出束流的稳定性直接影响表征数据的信噪比，因此结构设计中对各电极的同轴度要求较高，叠层装配时需通过定位销保证各环的中心重合度，避免电场偏心导致的束流偏移。
