抑制器挡板专用压合加工工装结构

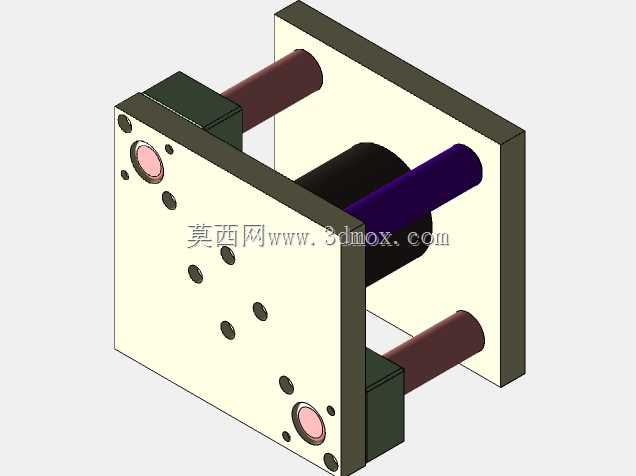

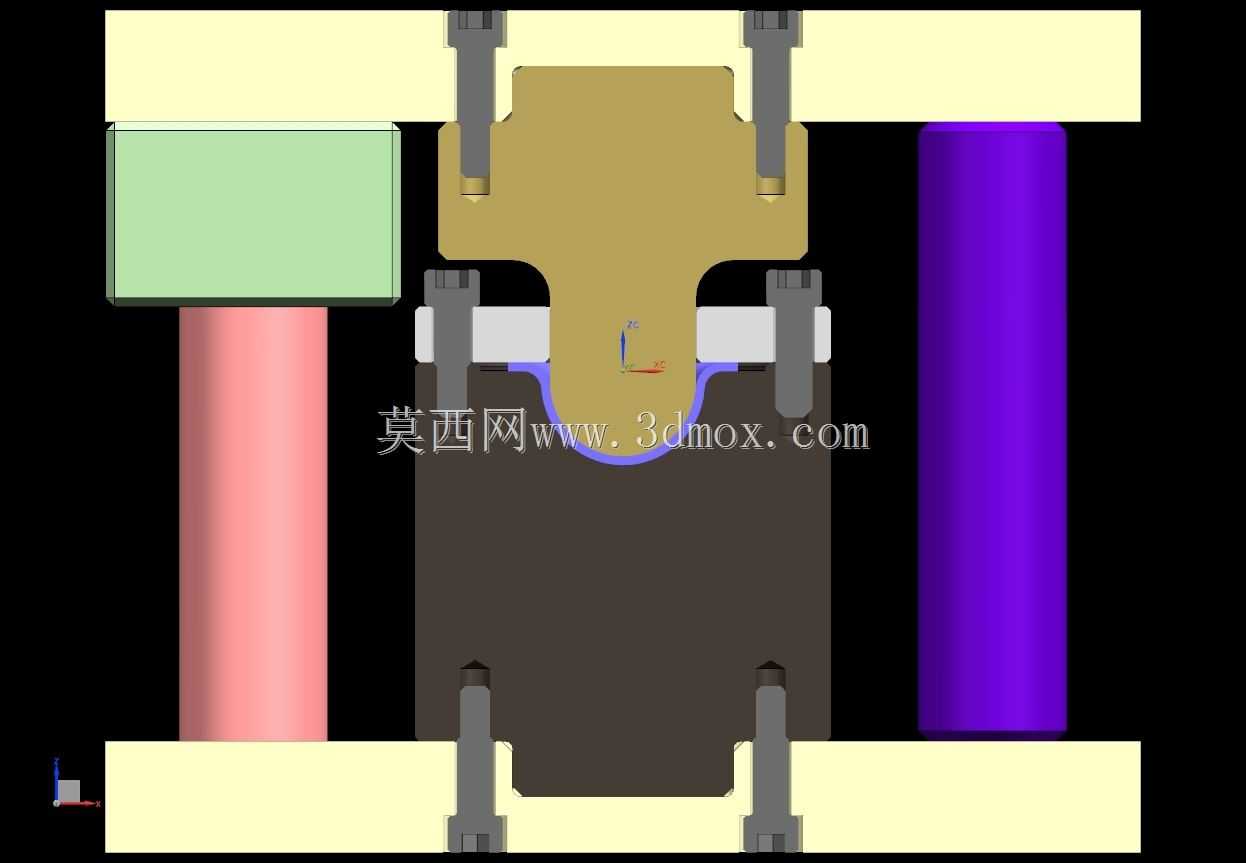

在枪械配件小批量试制场景中，抑制器挡板的成型精度直接影响消音组件的装配同轴度与后续使用稳定性，这类薄壁异形挡板如果采用通用压力机配合简易夹具加工，很容易出现压合偏位、挡板边缘形变超差的问题，返修率居高不下，不少试制工坊在小批量生产Form1抑制器配套挡板时，都曾遇到过单批次零件压合后同轴度超差0.1mm以上，导致后续与抑制器筒体装配时出现卡滞、密封间隙不均的情况。这套压印工装就是针对这类特定零件的压合工序设计，核心功能是完成抑制器挡板的精准压型与定位压合，替代通用工装适配单一零件的加工需求。从结构布局来看，整套工装采用上下模对中布局，上模连接端适配常规压力机的滑块安装接口，安装边界可适配市面多数台式小吨位压力机的工作台T型槽间距，无需额外改造设备安装面即可完成装夹。下模设置了与抑制器挡板外形完全贴合的仿形型腔，型腔边缘做了R0.2的圆角过渡，避免压合过程中零件边缘出现应力集中导致的开裂，两侧的导向柱与上模导向套采用H7/g6的小间隙配合，合模过程中导向精度可控制在0.02mm以内，保证压合时上下模的对中度，避免挡板压型后出现偏心。设计过程中特意在上下模的非配合面做了减重槽处理，在保证模架刚性的前提下降低了工装整体重量，单人即可完成工装在设备上的拆装更换。模架两侧设置的限位柱可以精准控制合模行程，避免压合过深导致挡板厚度超差，不同批次的挡板只要厚度偏差在0.05mm以内，都可以通过调整限位柱的垫片厚度快速适配，不需要重新加工模腔。压合作业时，操作人员只需将待加工的挡板坯料放置在下模的定位槽内，定位槽的侧边设置了预定位挡边，坯料放置后不需要反复调整位置即可完成定位，启动压力机后上模随滑块下行，通过导向柱的引导精准合模，一次行程即可完成挡板的压型与压印工序，压合完成后上模回程，下模的顶料杆会自动将成型后的挡板顶出型腔，不需要人工手动抠取零件，大幅降低小批量生产时的单件加工辅助时间。实际试制验证中，这套工装加工出的挡板平面度可控制在0.03mm以内，与抑制器筒体的装配同轴度偏差不超过0.04mm，完全满足配件的装配精度要求，单班次可完成数百件挡板的压合加工，相比采用通用夹具配合划线定位的加工方式，零件合格率提升到98%以上，同时大幅降低了操作人员的装夹找正时间，非常适合枪械配件小批量定制、试制场景下的零件压合工序使用。
