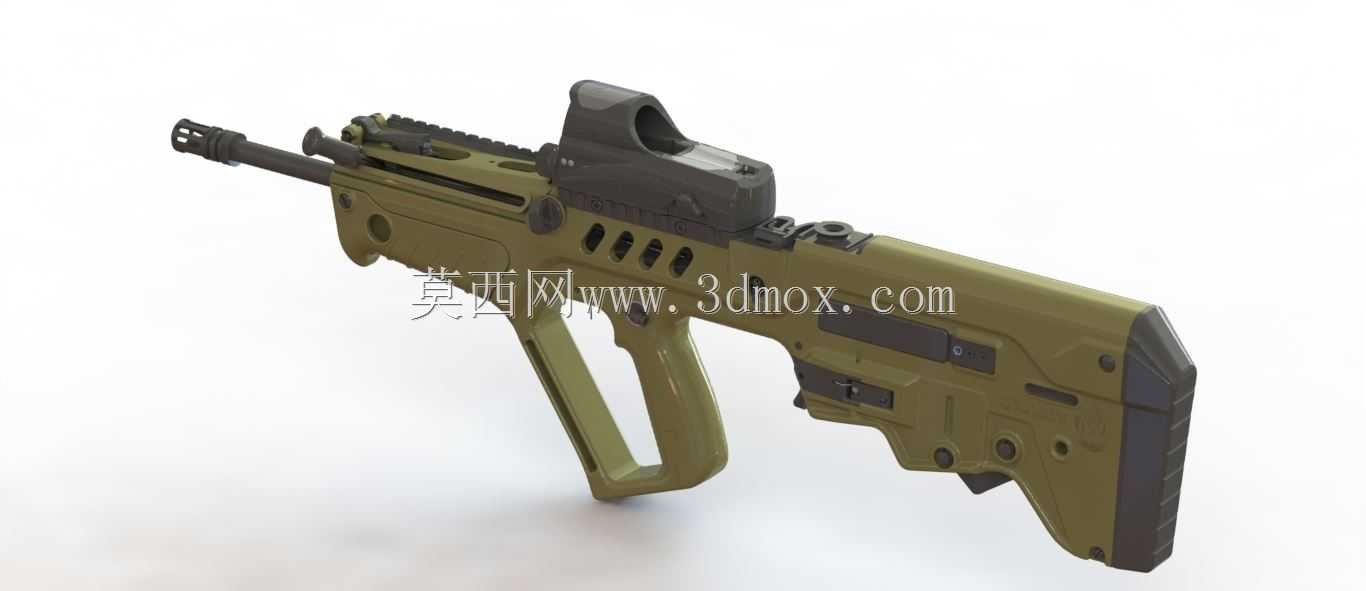

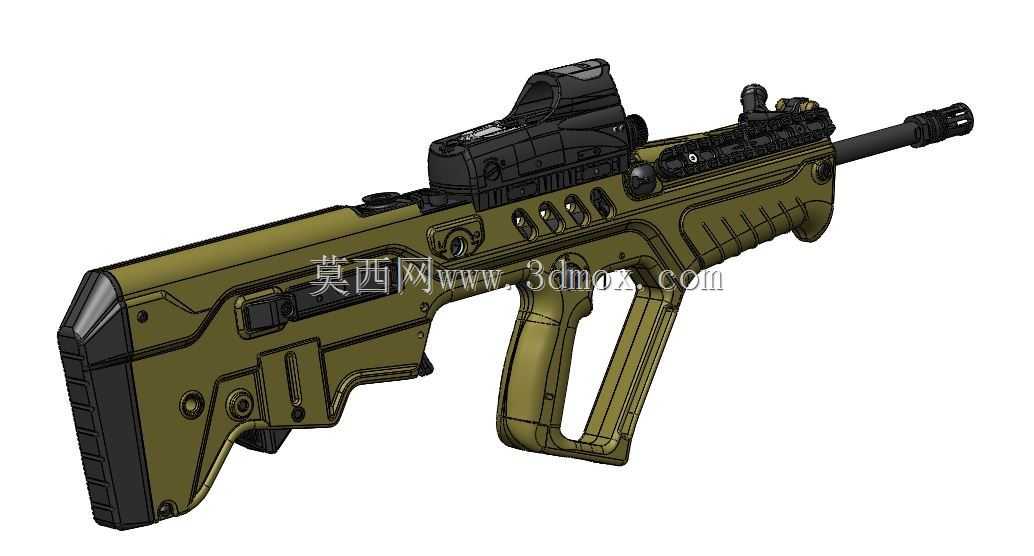

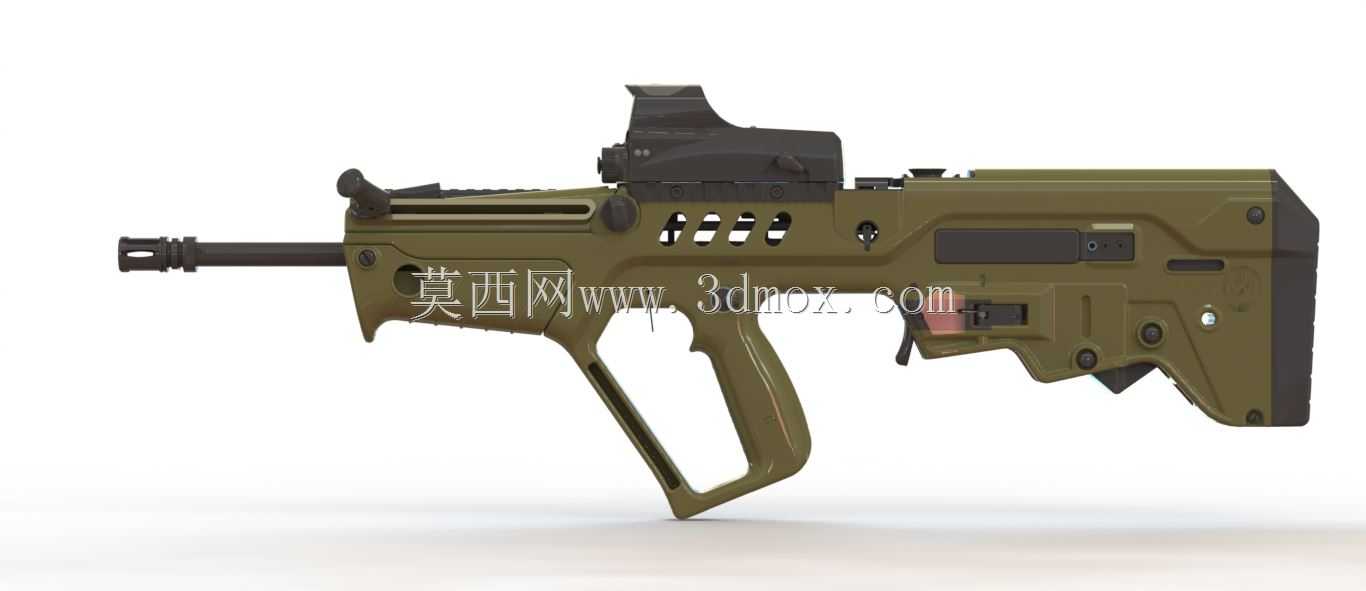

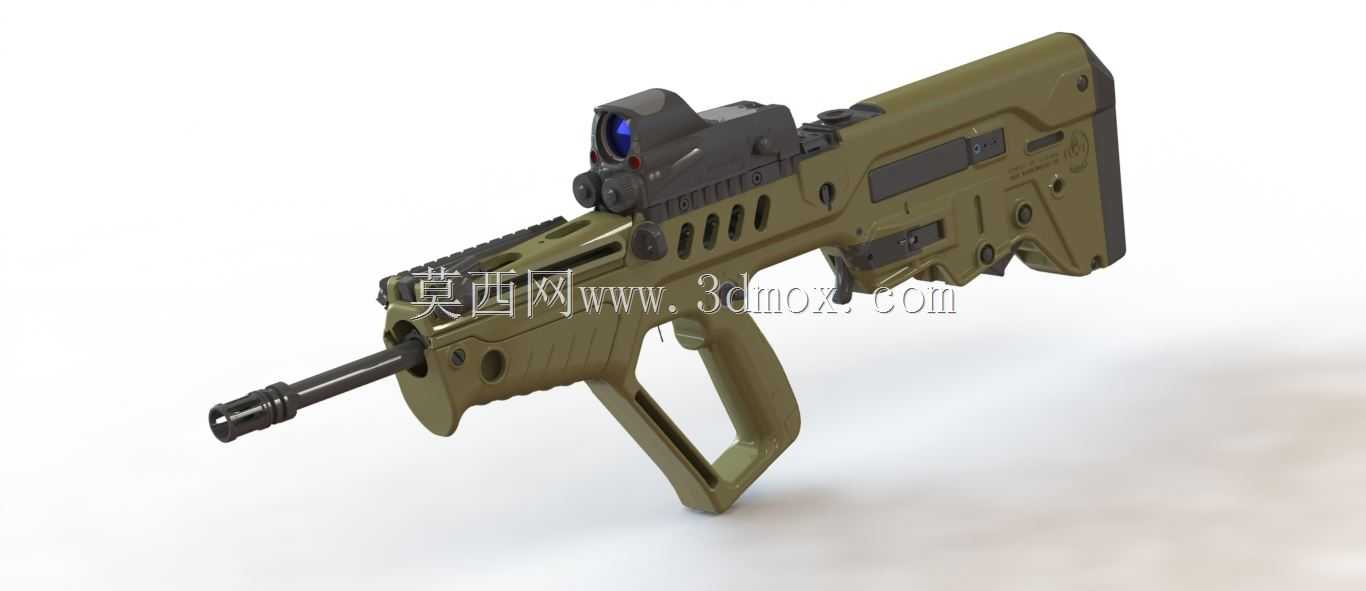

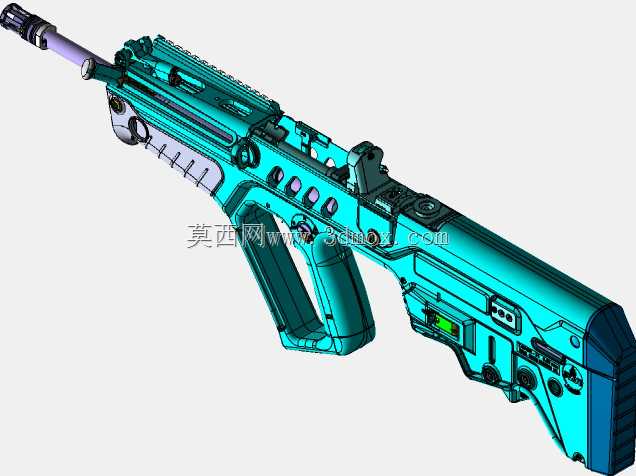

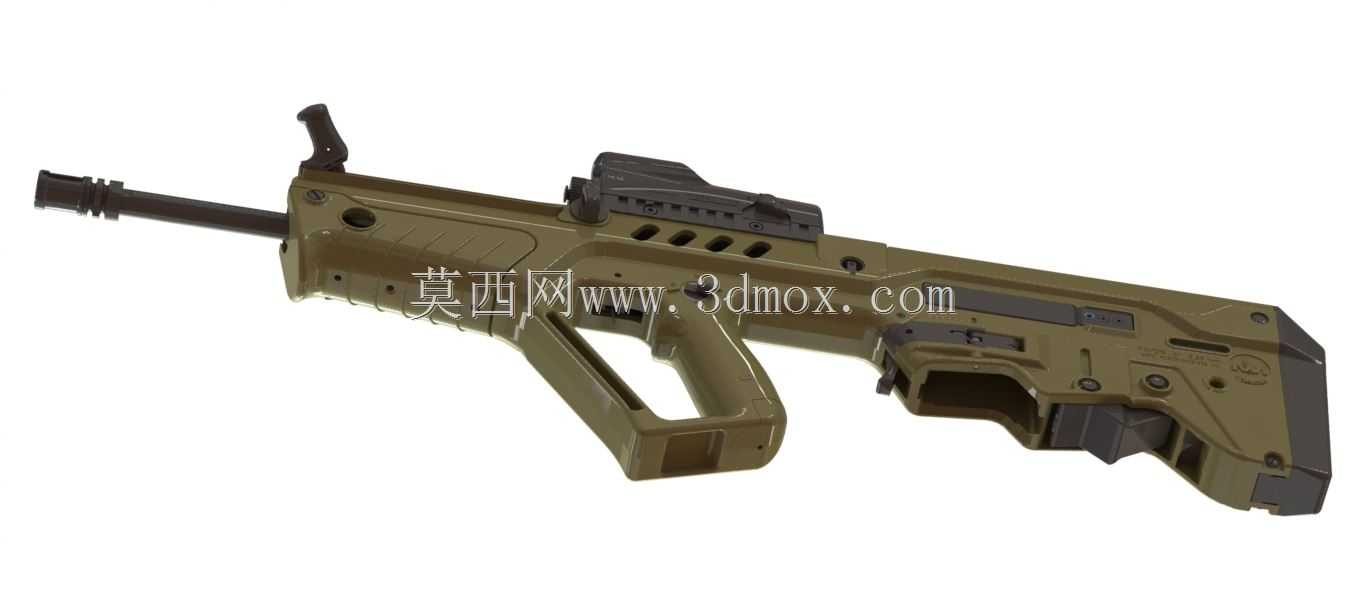

塔沃尔TAR21步枪配MOR光学瞄具结构

该结构还原了无托布局突击步枪的完整装配关系，将发射机、弹匣座、枪管组件全部整合在枪托内部的紧凑空间内，在保证400毫米左右有效枪管长度的前提下，将全枪总长控制在720毫米上下，相比同枪管长度的传统有托步枪缩短近200毫米，非常适合城市CQB作战、载具乘员随身配属、空降兵伞降作战这类对武器长度有严格限制的场景。设计上采用了聚合物全包覆外壳，核心受力的机匣内嵌钢制衬套，既控制了全枪重量，又保证了反复射击后的结构强度，拉机柄布置在护木上方靠前位置，左右手均可操作，抛壳窗可通过更换小部件切换左右抛壳方向，适配不同使用习惯的射手。配套的MOR光学系统整合了白光瞄准、红点快速瞄准与激光指示功能，安装在机匣顶部的皮卡汀尼导轨上，安装基准面与枪管轴线平行度控制在0.2密位以内，不需要额外校准即可在150米交战距离内保证瞄准点与弹着点重合，瞄具的安装座做了下沉处理，避免瞄准线过高导致射手暴露面积过大，同时预留了机械瞄具的折叠安装位，在光学瞄具受损时可快速抬起备用机械瞄具应急。握把与扳机护圈采用一体化成型设计，扳机护圈做了加大处理，射手佩戴冬季防寒手套或战术手套时也能顺畅操作扳机，弹匣插口在握把后方，采用与北约标准弹匣兼容的卡扣结构，换弹操作时射手的持枪手不需要大幅度移动即可完成弹匣插拔。枪管与机匣的连接采用了浮动式设计，枪管仅在节套位置与机匣刚性连接，护木不与枪管直接接触，避免射击时护木受力形变影响枪管指向精度，枪口位置预留了消音器、枪榴弹发射器的安装接口，接口尺寸符合北约通用战术附件标准，不需要额外改装即可适配多款常用战术配件。整体结构的人机工程经过多轮迭代，枪托抵肩位置做了贴合人体肩部轮廓的弧度处理，贴腮板高度与光学瞄具的瞄准线高度匹配，射手据枪时不需要刻意调整头部位置即可自然获得舒适的瞄准姿态，全枪重心控制在握把上方位置，单手持枪射击时也能较好控制枪口上跳幅度。
