1891式三线步枪五发装弹夹结构设计

这款供弹具的设计完全围绕栓动步枪的手动装填场景展开，核心作用是在战斗间隙或装填环节，一次性将五发步枪弹压入弹仓，省去逐发装填的繁琐步骤，大幅提升非自动步枪的再装填效率。从结构设计逻辑来看，整体采用薄金属冲压弯折成型的开放式框架结构，没有多余的封闭壳体，既能够严格约束五发子弹的排列间距，保证每发弹的底缘、弹壳锥度完全对齐，避免出现供弹卡滞的问题，又能最大限度降低自身重量，不会给携行增加额外负担。

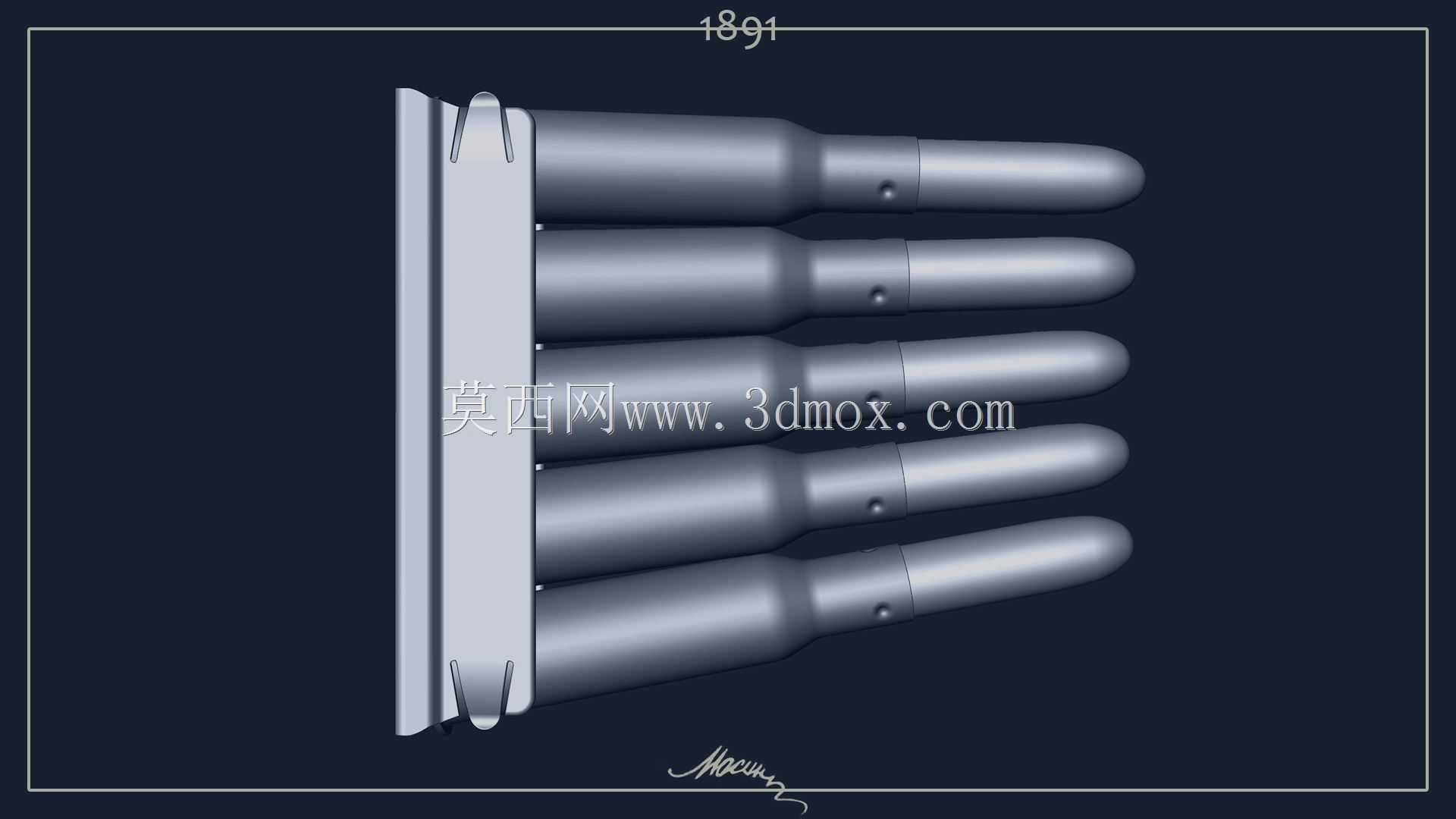

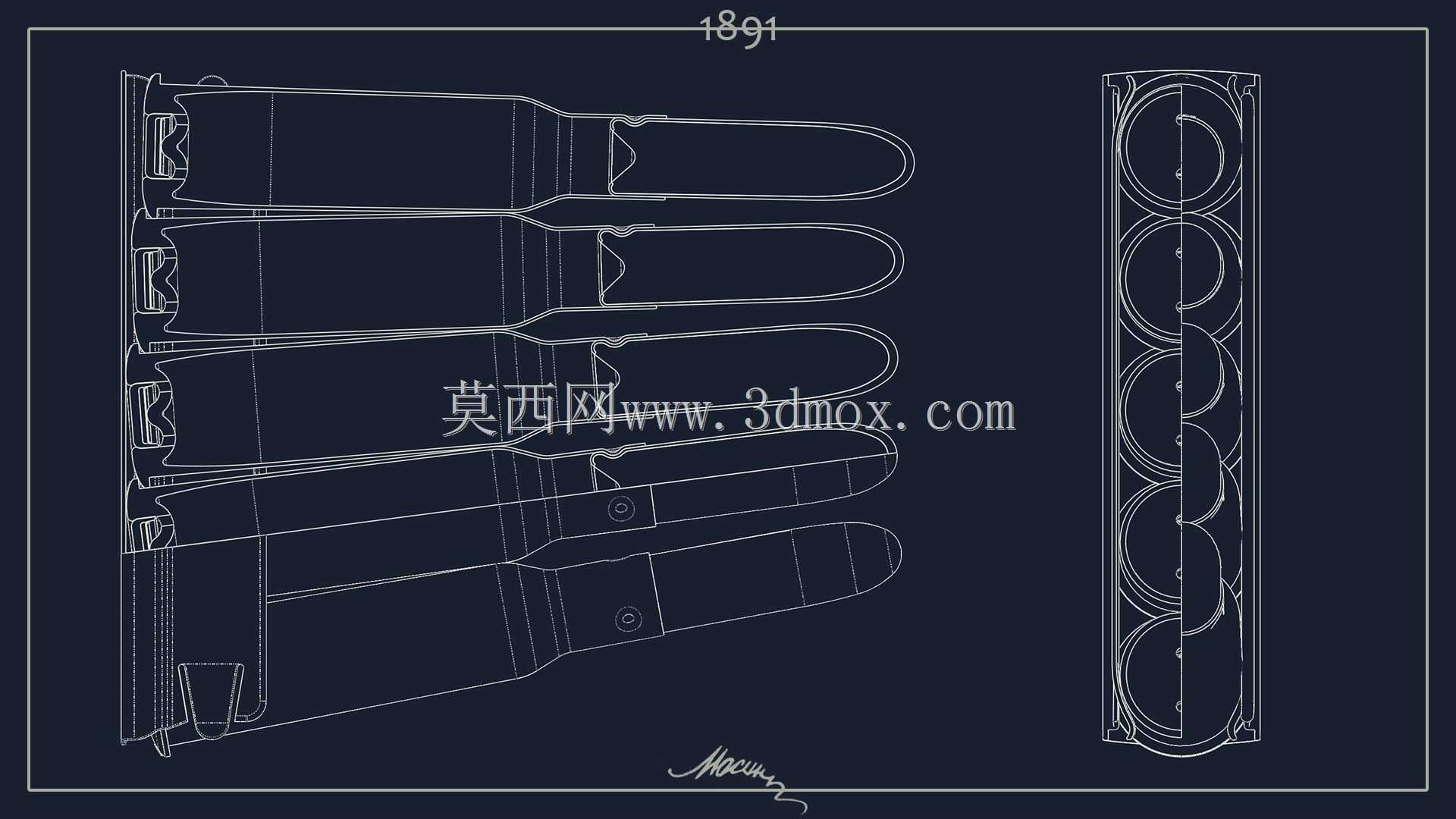

从安装边界来看，弹夹的整体宽度完全匹配莫辛步枪弹仓抱弹口的内槽尺寸，压弹时弹夹两侧的定位凸棱可以直接卡入弹仓口的导向槽内，不需要额外对准操作，士兵单手就能完成压弹动作，压入最后一发弹时弹夹会自动从抱弹口的脱夹槽滑落，不会残留在枪身上影响后续供弹。外形尺寸上，整体长度完全适配7.62mmR凸缘步枪弹的全弹长，五发弹依次排列时，相邻子弹的凸缘互相错开卡位，不会出现凸缘互相勾挂导致的供弹故障，这也是该类凸缘弹供弹具设计的核心难点，建模过程中特意对每发弹的定位槽做了0.2mm的错位偏移，完全还原实弹装填时的卡位状态。

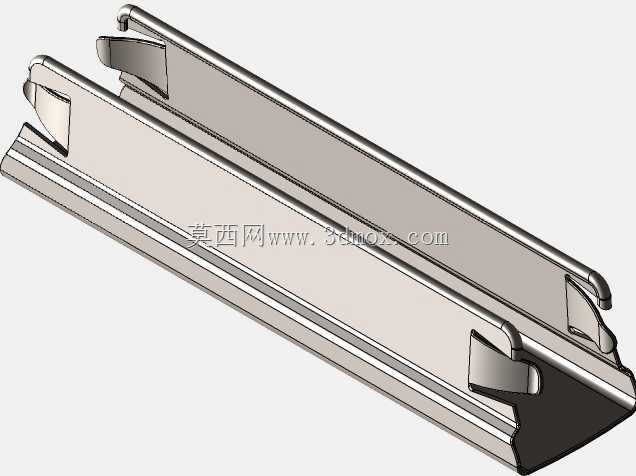

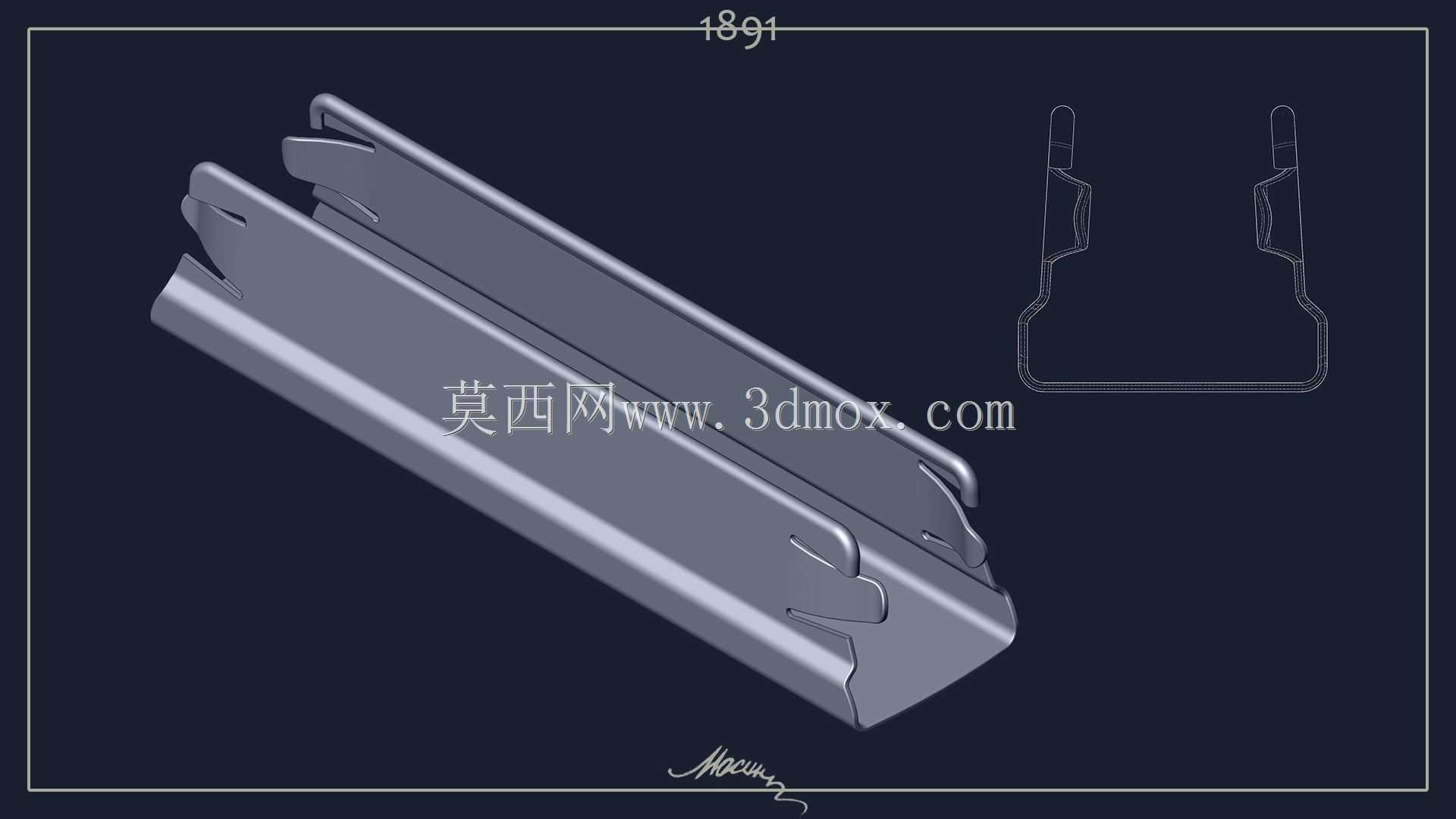

在实际应用场景中，这类弹夹属于一次性消耗类供弹配件，冲压成型的壁厚控制在0.3mm，既保证压弹时的结构强度不会出现弯折变形，又能在压弹完成后顺利脱开，不会出现卡夹问题。弹夹尾部的折弯限位边可以牢牢抵住最下方子弹的底缘，压弹时手指推送最上方子弹的弹头部位，就能带动整排子弹平稳下滑进入弹仓，整个推送过程的阻力经过结构优化，不会出现子弹歪斜的情况。从结构细节来看，弹夹侧面的多道冲压加强筋，既提升了框架的抗弯折能力，又能在携行时减少弹夹之间的摩擦碰撞噪音，避免暴露位置。建模过程中完全还原了实弹夹的弯折圆角、冲压痕迹以及定位凸点的位置，每一处结构尺寸都和实物保持一致，可直接用于枪械结构原理演示、供弹机构仿真验证，也能为同类型凸缘弹供弹具的结构设计提供参考。
