9毫米北约制式手枪弹高细节结构造型

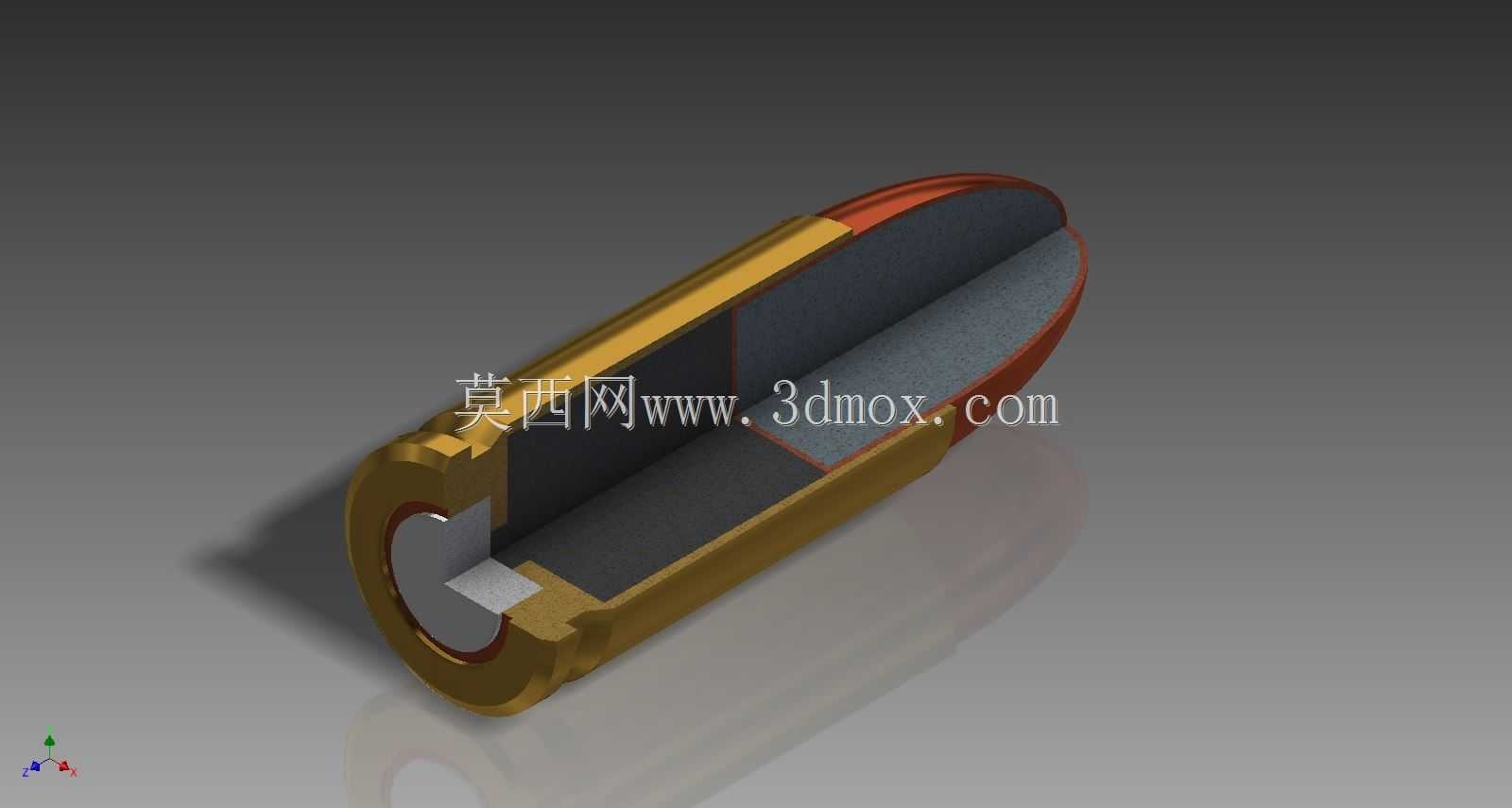

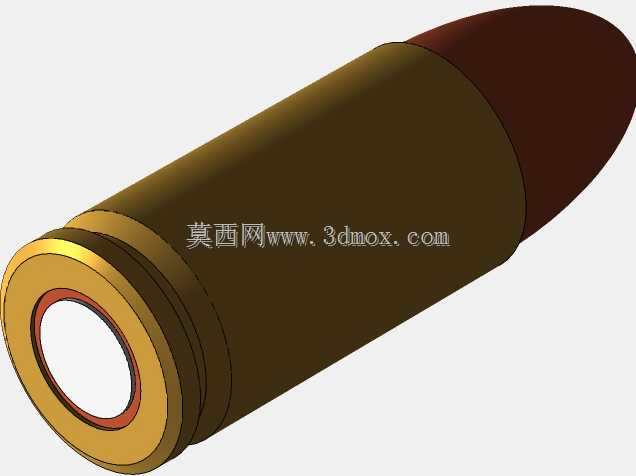

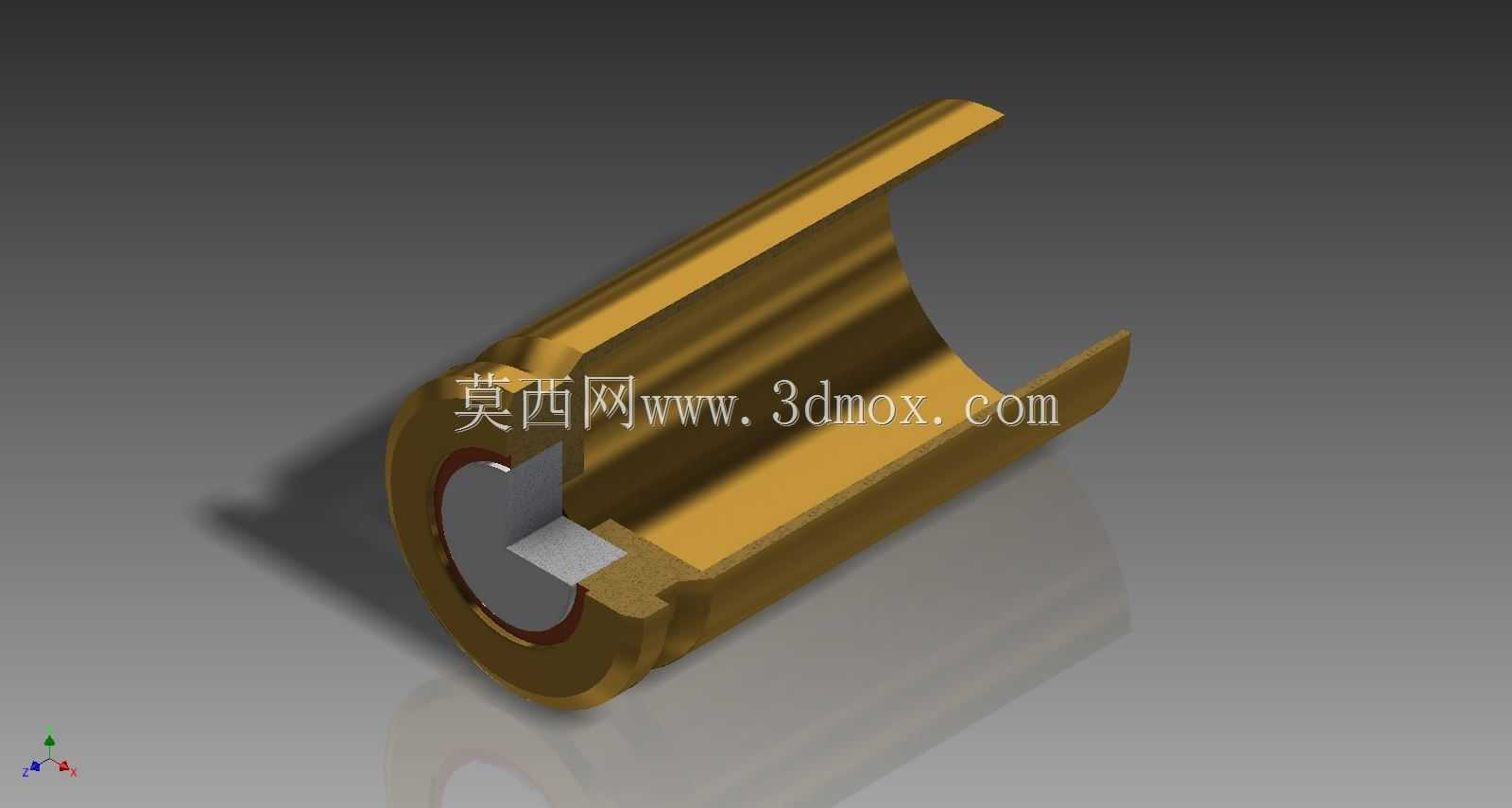

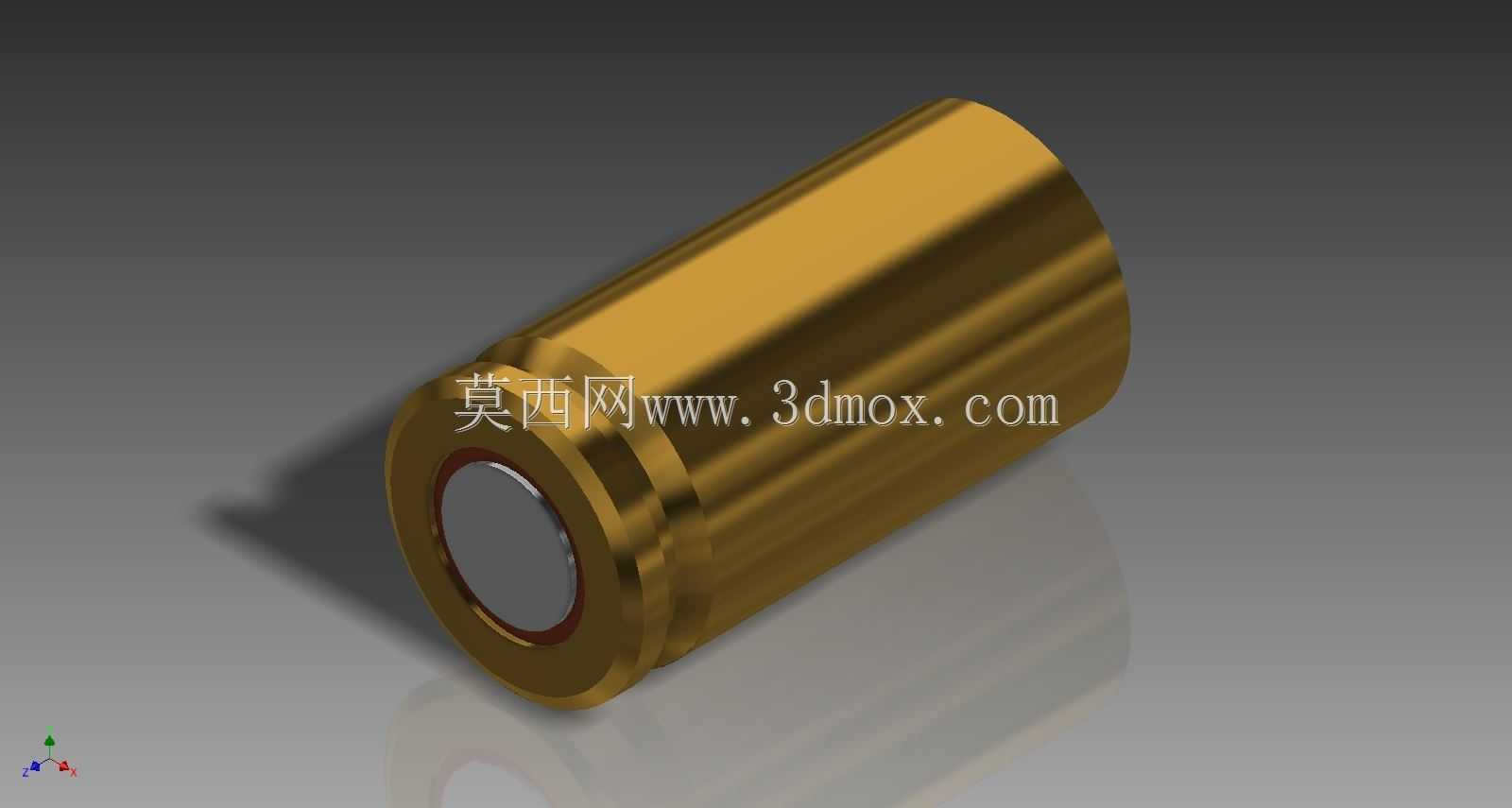

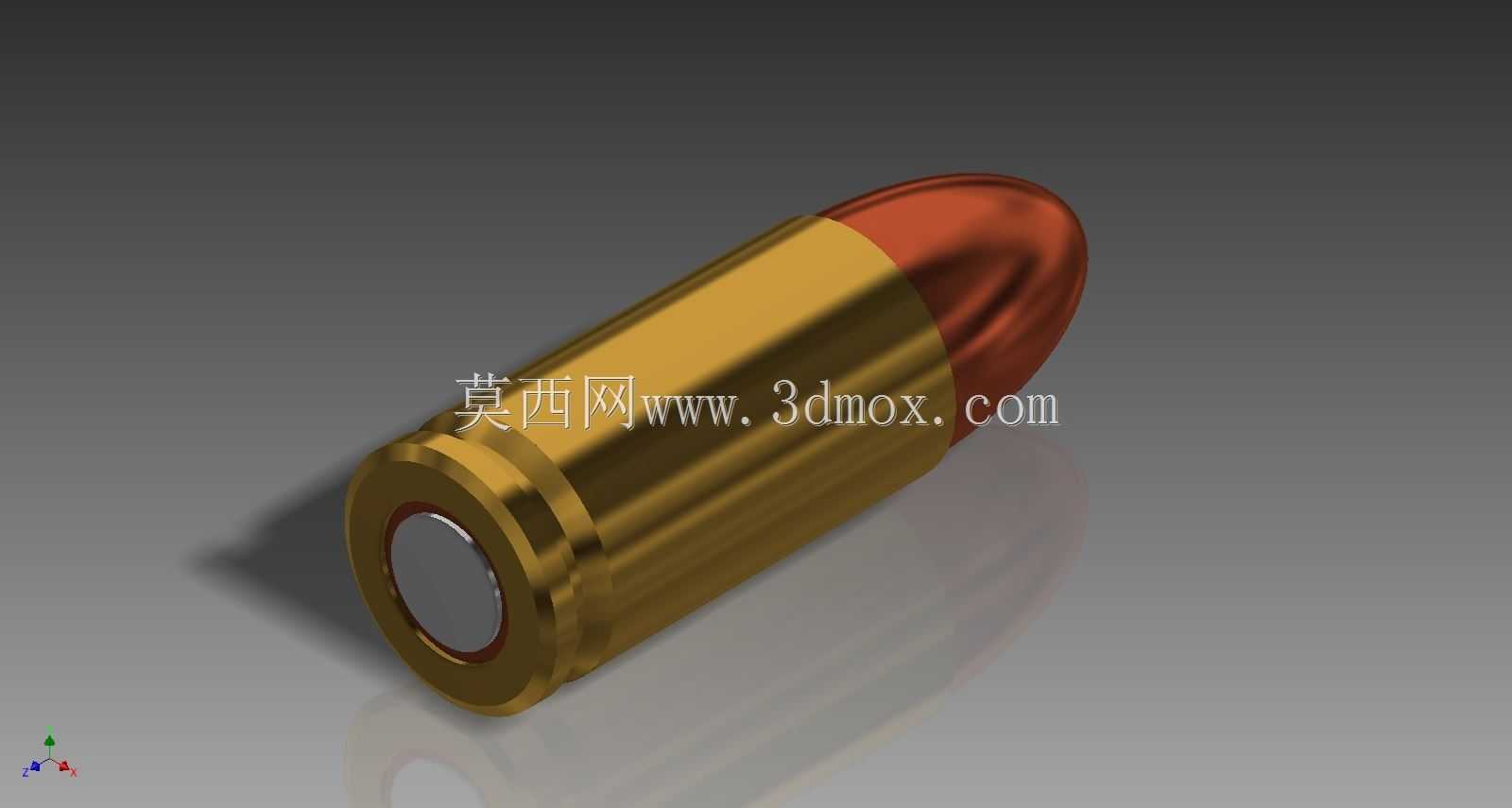

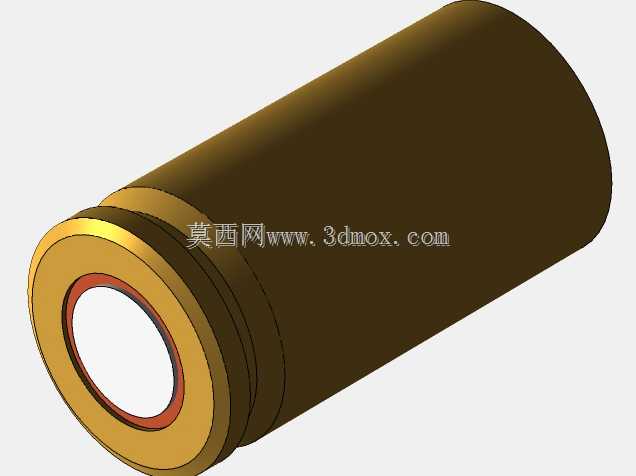

9mm×19mm北约制式手枪弹是当前全球军警领域应用范围最广的手枪弹药之一，在警用佩枪、军用副武器、民用竞技射击领域都有极高的普及度，本次建模完整还原了该型弹药的全尺寸结构特征，可用于射击训练模拟装置的结构匹配、战术装具的适配设计、轻武器教学演示模型开发等多个工程场景。从结构设计逻辑来看，该型弹药采用经典的直筒弹壳+卵形弹头布局，弹壳主体采用黄铜材质的等壁厚拉伸结构，弹壳口部做收口处理与弹头过盈配合，保证弹头安装的同轴度与拔弹力一致性，弹壳底部设置标准底缘与底火安装孔，底火采用伯尔丹式结构，与弹壳底部的传火孔精准对位，保证击发时发射药引燃的均匀性。建模过程中严格遵循该型弹药的实际尺寸边界，弹壳总长、弹头外露长度、弹壳外径、底缘直径、底火室深度等关键尺寸均按照实物测绘参数还原，弹壳表面的退壳槽位置、拔模斜度、弹头与弹壳结合处的压痕细节都做了精细化呈现，弹头部分的弧形曲率、被甲与铅芯的分层结构特征也通过曲面建模完整表达，能够直接用于供弹坡、弹膛、弹匣抱弹口等相关部件的干涉检查与匹配验证。在实际工程应用中，这类高精度弹药模型可嵌入轻武器设计的虚拟装配流程，在弹匣供弹可靠性仿真、枪机入膛动作模拟、退壳机构运动干涉检查环节作为标准参照件使用，避免因弹药模型尺寸偏差导致的结构设计返工；同时也可用于警用战术训练器材的开发，比如模拟射击靶标、装具携行位的尺寸适配，确保快拔套、弹匣包等装具的内部型腔与弹药、弹匣的外形完全匹配，不会出现携行过程中松动、取放卡滞的问题。建模时对弹壳表面的加工纹理、弹头被甲的表面质感、底火的安装压痕都做了对应处理，既保证结构尺寸的工程准确性，也兼顾了渲染演示的视觉真实度，能够满足结构验证、教学演示、可视化渲染等多场景的使用需求，不需要二次调整尺寸即可直接导入各类三维装配环境开展相关设计工作。
