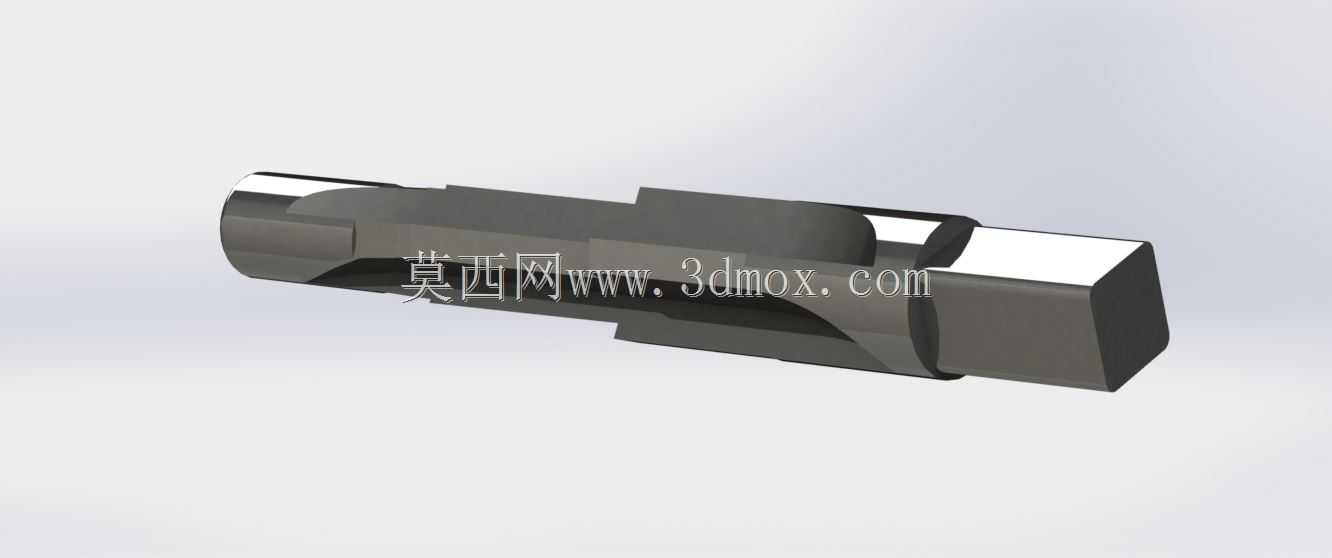

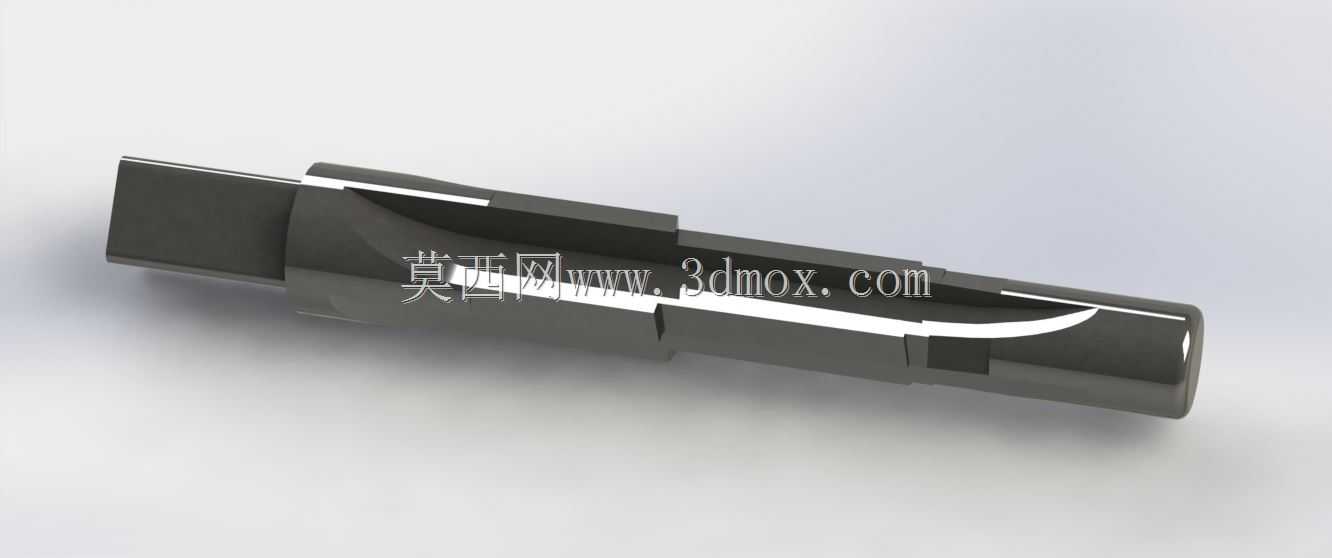

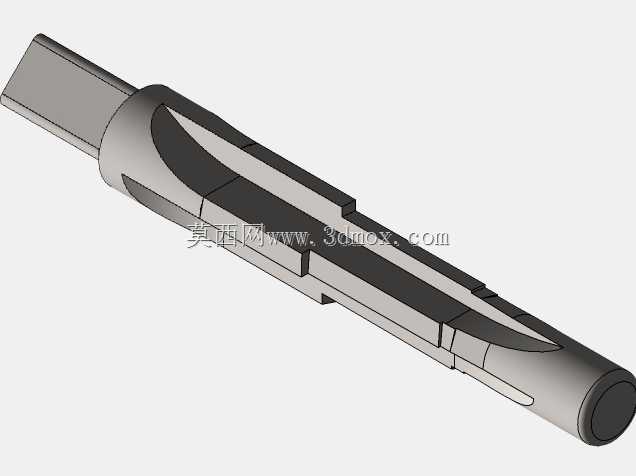

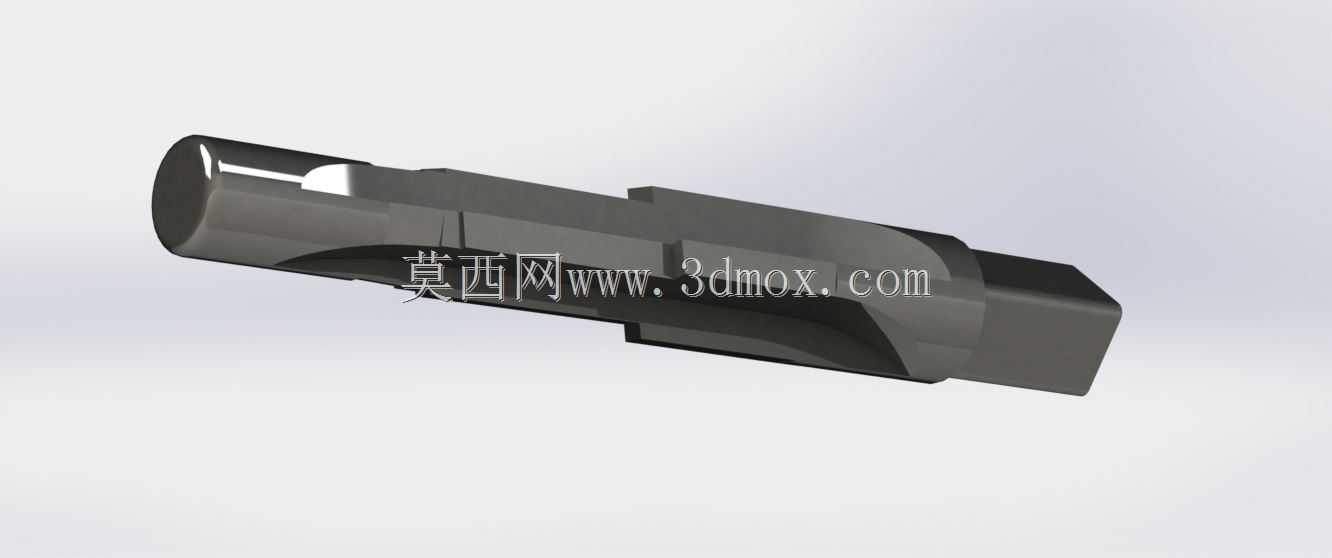

9mm鲁格弹规格枪械膛室精加工铰刀结构

这款刀具是针对9x19mm帕拉贝鲁姆弹膛室加工场景设计的专用铰削刀具，主要应用在枪械制造、枪管修配的精加工工序中，负责完成弹膛内形面的最终尺寸成型，保证膛室与弹药的配合精度，直接影响枪械进弹、退壳的顺畅度以及击发时的闭气可靠性。从结构设计来看，刀具整体采用阶梯式轴类布局，前端设置导向定位段，加工时可先伸入枪管内孔完成径向定位，避免铰削过程中出现偏摆，保证膛室与枪管内孔的同轴度要求；中间工作段按照9mm鲁格弹的弹壳外形轮廓做成型切削刃设计，刃口分布兼顾切削效率与表面粗糙度控制，可一次走刀完成弹膛锥面、定位台阶、闭气端面的成型加工，无需多工序换刀，大幅提升膛室加工的一致性。刀具尾部采用方榫夹持结构，可适配标准铰刀扳手、机床浮动夹头的装夹要求，既可以用于枪械生产线上的机床批量铰孔作业，也能满足枪械维修场景下的手工修配需求。设计过程中重点考虑了膛室加工的工艺特性：由于膛室属于深孔内成型面，常规标准铰刀无法匹配弹壳的专属轮廓，因此切削刃的型线完全对照9mm鲁格弹的弹壳外形尺寸做等间隙设计，加工完成后的膛室可保证弹药顺利进膛，击发后弹壳贴合膛壁均匀受力，避免出现弹壳断裂、闭气不严的问题。刀具的切削刃后角做了针对性优化，针对枪管常用的合金钢材质调整刃口角度，既保证刃口强度，避免加工深孔时出现崩刃，又能减少切削阻力，降低手工操作时的劳动强度。导向段与枪管内孔的配合间隙控制在合理范围，既保证定位精度，又不会因为间隙过小出现刮伤枪管内膛的问题。从安装边界来看，刀具整体长度适配常规手枪、冲锋枪枪管的加工深度需求，工作段的各阶直径严格对应9mm鲁格弹膛室的各段尺寸公差，装夹时只需保证刀具与枪管轴线重合，即可加工出符合精度要求的膛室结构，无需复杂的对刀操作。在实际使用场景中，这类专用成型铰刀是枪械制造环节的核心精加工刀具，相比通用铰刀逐段加工的方式，成型铰刀可保证膛室各段形位公差完全符合设计要求，避免多工序加工带来的累计误差，对于保证枪械的射击精度、动作可靠性有着至关重要的作用。
