适配GSG522SD步枪的keymod皮卡汀尼护手结构

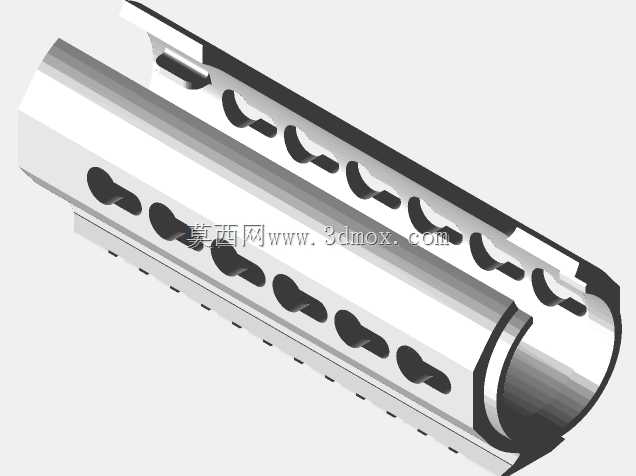

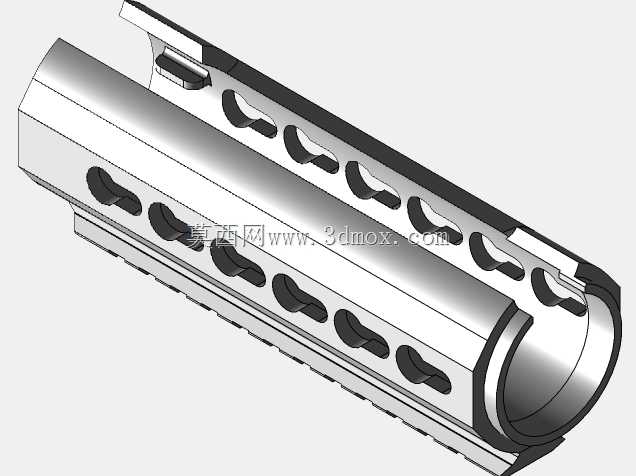

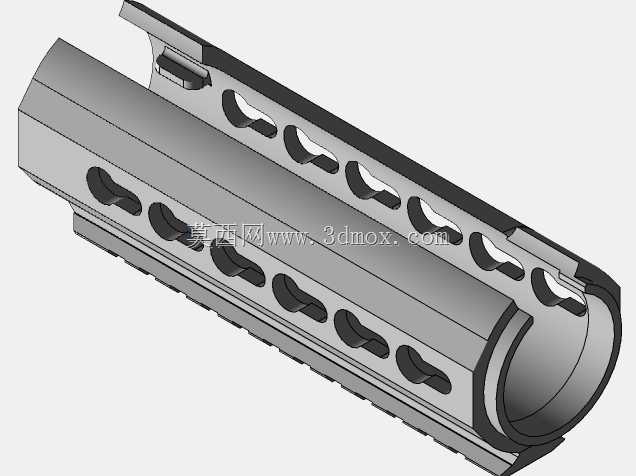

这款护手结构在轻武器配件领域主要适配GSG522SD步枪，同时也可兼容标准MP5系列及同规格airsoft发射器，作为枪械前端的核心承载部件，其核心作用是为射手提供稳定的持握支撑，同时为战术附件提供标准化安装接口，在实际使用场景中，无论是竞技射击、战术训练还是休闲娱乐射击活动，这类护手都能有效提升发射器的人机工效与拓展能力。从功能特性来看，护手侧面采用keymod接口布局，这类接口属于轻量化附件挂载标准，相比传统四面皮卡汀尼导轨能有效降低整体重量，同时可根据使用需求灵活加装战术灯、激光指示器、前握把等附件，无需在整段护手上加工连续导轨，减少不必要的重量冗余；护手底部设置连续picatinny导轨，也就是皮卡汀尼导轨，这类导轨是目前全球通用的战术附件安装标准，可兼容前握把、脚架、战术背带环等多种底部挂载附件，安装定位精度高，锁紧后无旷量，能满足连续射击时的附件稳定性要求。设计过程中首先考虑了与原枪的安装适配边界，整体采用圆筒式结构，内径完全匹配GSG522SD步枪的枪管外径与导气组件外围尺寸，安装时无需对原枪结构进行任何改装，可直接替换原厂护手，轴向定位依靠原枪护手固定卡扣实现，周向通过限位槽防止射击过程中出现转动偏移，安装后与枪管之间保留足够的散热间隙，连续射击时可引导枪管周围空气流通，避免热量直接传递到护手握持区域造成烫伤。外形上采用多段式镂空设计，除了接口位置的开孔外，握持区域加工有长圆形散热孔，一方面进一步降低护手整体重量，另一方面可加快枪管周围的热空气对流，提升连续射击后的散热效率，护手外表面做圆弧过渡处理，无尖锐棱角，持握时贴合手掌轮廓，即使长时间握持也不会出现硌手的问题，表面的氧化处理层可提升耐磨性能，避免日常使用中出现划痕掉漆的情况。在安装边界设计上，护手前端与准星座保留足够安全间隙，不会干涉准星的调整与拆卸，后端与机匣贴合面做公差匹配，安装后无明显缝隙，整体同轴度控制在合理范围内，不会对枪管的正常浮动造成干涉，保证射击精度不受影响。
