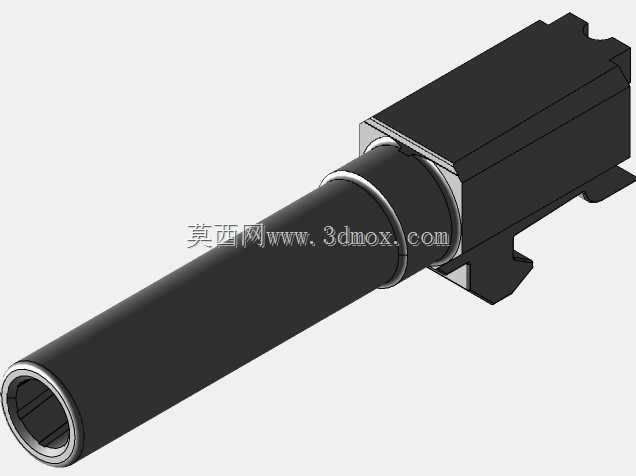

斯太尔曼利彻S9系列手枪枪管结构建模

在轻武器结构设计与配套零部件开发领域，枪管作为手枪的核心功能部件，直接决定了射击精度、弹道稳定性与枪械整体使用寿命，本次建模的斯太尔曼利彻S9系列枪管，完全参照实物测绘尺寸完成，建模过程中采用数显手持式卡尺完成全尺寸测绘，尺寸控制精度达到0.01mm，可满足结构验证、装配干涉检查、改装配件开发等多场景的使用需求。从实际应用场景来看，该类枪管除了配套原厂S9系列手枪完成整枪装配外，还可用于轻武器教学演示、战术配件适配开发、虚拟射击仿真系统搭建等场景，在结构设计阶段，建模人员充分考虑了枪管与套筒、闭锁机构、供弹坡的配合边界，所有安装定位面、卡扣结构、让位槽的尺寸均与实物保持一致，可直接导入装配环境完成整枪的虚拟装配验证，无需额外调整配合尺寸。从功能特性层面来看，该枪管为手枪的弹道承载部件，内膛结构、供弹坡过渡曲面、枪口端面的形位公差均严格按照实物测绘参数还原，建模过程中对枪管尾部与套筒配合的定位凸台、闭锁支撑面的结构做了精准还原，同时兼顾了枪管外部与复进簧、导引杆的让位空间，确保装配时不会出现结构干涉。设计思路上，本次建模优先保证安装接口的尺寸一致性，所有与其他枪械部件配合的尺寸均采用实测值，对于非配合面的外观细节，在保证整体结构辨识度的前提下做了合理的工艺简化，既保证了模型的工程实用性，也控制了模型的整体数据量，方便后续的仿真计算与装配操作。外形尺寸与安装边界方面，枪管整体为长轴类结构，尾部的方形定位座与套筒内的定位槽精准匹配，侧面的闭锁卡槽尺寸与闭锁块的配合间隙符合实装要求，枪管外圆的台阶结构用于复进簧的定位与限位，枪口位置的内膛倒角、外圆倒角均按照实物加工特征还原，安装时可直接沿套筒轴向推入定位，无需额外修配即可完成虚拟装配，能够为枪械结构研究、配件开发、教学演示提供精准的三维数据支撑。
