AKM步枪枪口螺母精密结构三维设计

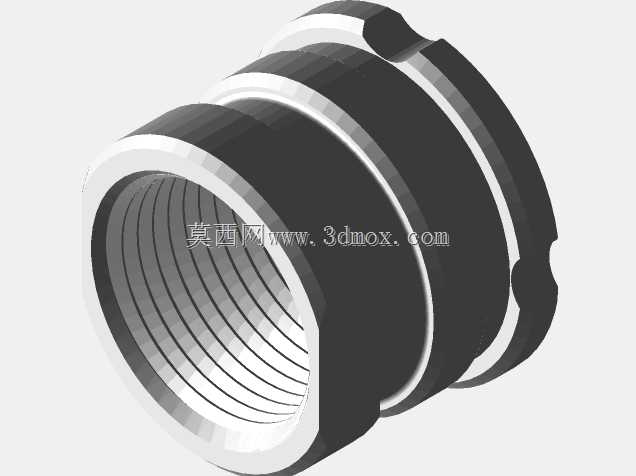

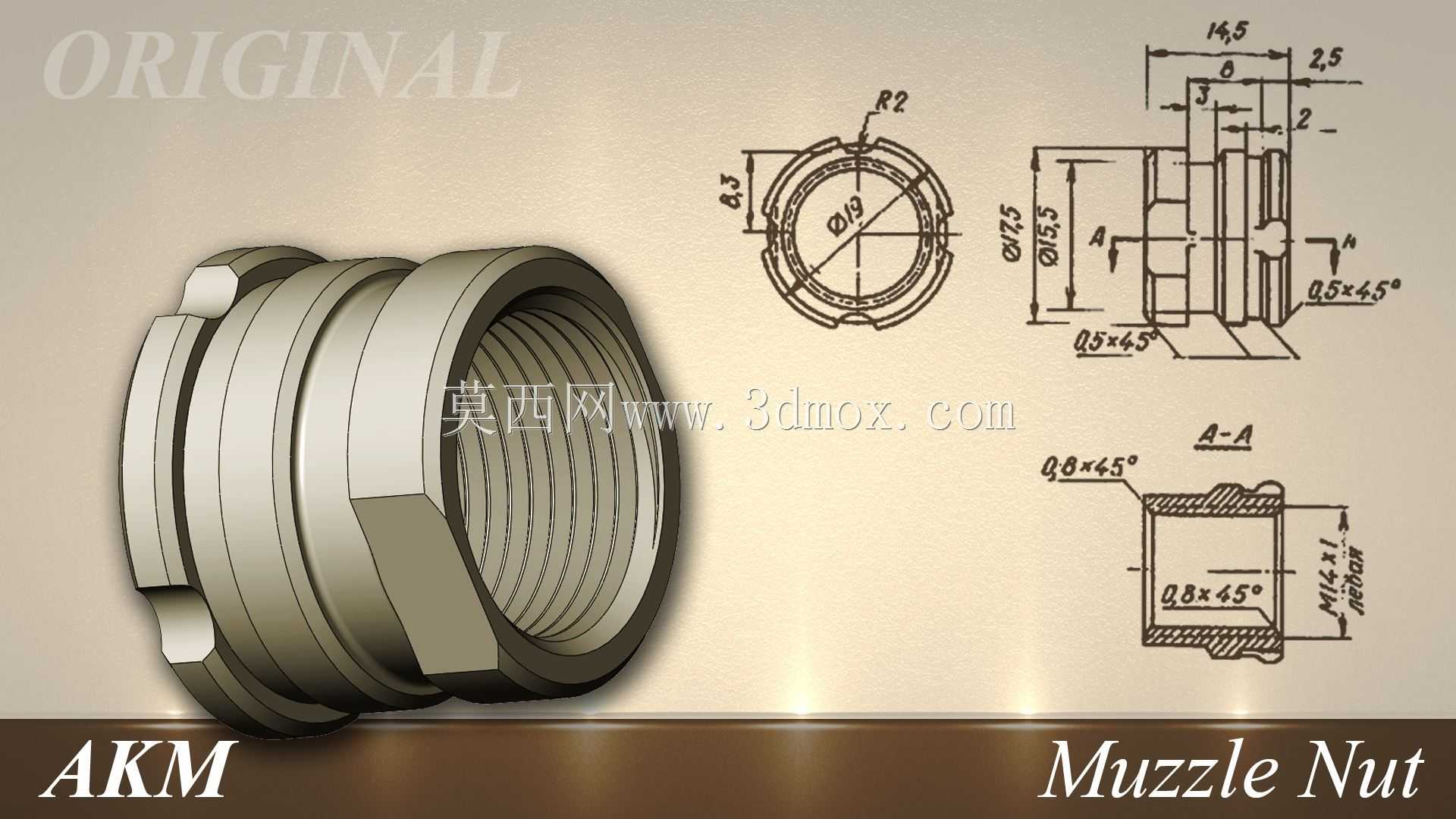

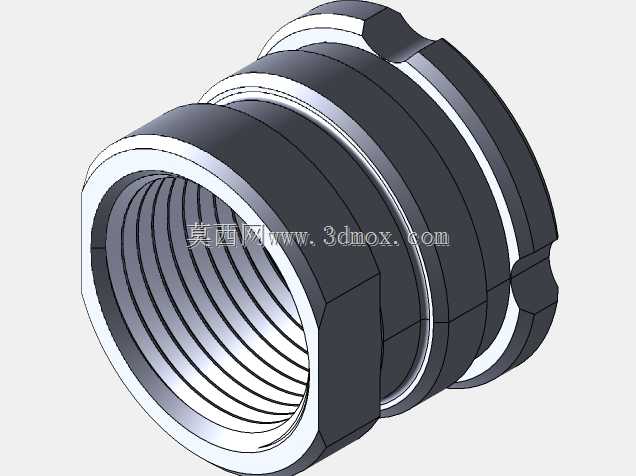

这款枪口螺母是AKM系列步枪枪口组件的核心连接锁紧零件，在轻武器装配体系中承担着枪口装置定位、膛口流场引导辅助、射击稳定性保障的关键作用，其结构设计完全适配AKM步枪枪管前端的安装接口，是实枪装配、枪械结构教学、仿真模型复刻场景中不可或缺的结构件。从实际装配逻辑来看，该零件采用内螺纹与枪管前端外螺纹配合实现主连接，外侧对称分布的扁位结构专门适配专用扳手的装夹需求，可在野战维护或工厂装配时实现快速拧紧与拆卸，避免传统圆形螺母装夹打滑、施力不均的问题，同时外侧带有的环形卡槽可与枪口防跳器、消焰器等附件的定位凸台配合，实现附件的周向防转，保证附件安装后与枪管轴线的同轴度，避免射击过程中附件松动偏移影响射弹散布。从尺寸边界来看，该螺母最大外圆直径为25mm，内螺纹规格适配M14×1的枪管前端螺纹，整体轴向长度控制在15.5mm范围内，两端均设计有0.5×45°的导入倒角，其中靠近枪管侧的倒角可在装配时引导螺纹顺利旋合，避免螺纹错牙损伤，外侧端面的倒角则可去除加工毛刺，避免装配时划伤操作人员手部，同时减少枪口处的应力集中。零件外圆上设计的R2圆弧过渡槽，既可以降低零件整体重量，也能够减少射击过程中高温火药燃气在棱角处的冲蚀磨损，延长零件使用寿命。设计过程中充分考虑了枪械的实际使用工况，零件壁厚从螺纹根部到外圆处均匀过渡，最薄处壁厚不小于2mm，可承受射击时的高频冲击振动与高温燃气冲刷，同时对称分布的扁位厚度达到2.5mm，可承受最大30N·m的拧紧力矩而不发生变形，完全满足军用枪械的勤务使用强度要求。在三维建模过程中，所有结构特征均严格按照工程图纸的形位公差要求构建，螺纹特征采用精确螺旋扫描生成，而非简化的贴图示意，倒角、退刀槽、卡槽等细节结构完整还原，可直接用于结构干涉检查、装配工艺模拟、3D打印验证等场景，也可作为轻武器结构教学的直观演示模型，帮助从业者理解枪械枪口组件的连接逻辑与设计思路。
