单管手持信号发射枪械结构设计

这款手持信号发射装置的结构设计，核心围绕户外作业、应急场景下的信号传递需求展开，整体采用单管撅把式结构布局，区别于常规自动火器的复杂导气、弹匣供弹逻辑，整体结构做了大幅简化，适配信号弹单次装填、手动击发的使用逻辑。从实际应用场景来看，这类装置主要服务于野外勘探、海事作业、户外救援等场景，用于在视线受阻或远距离环境下传递位置、警示类信号，不需要具备连续发射能力，因此结构设计上优先保障击发可靠性、操作便捷性，以及低温、高湿等复杂环境下的动作稳定性。

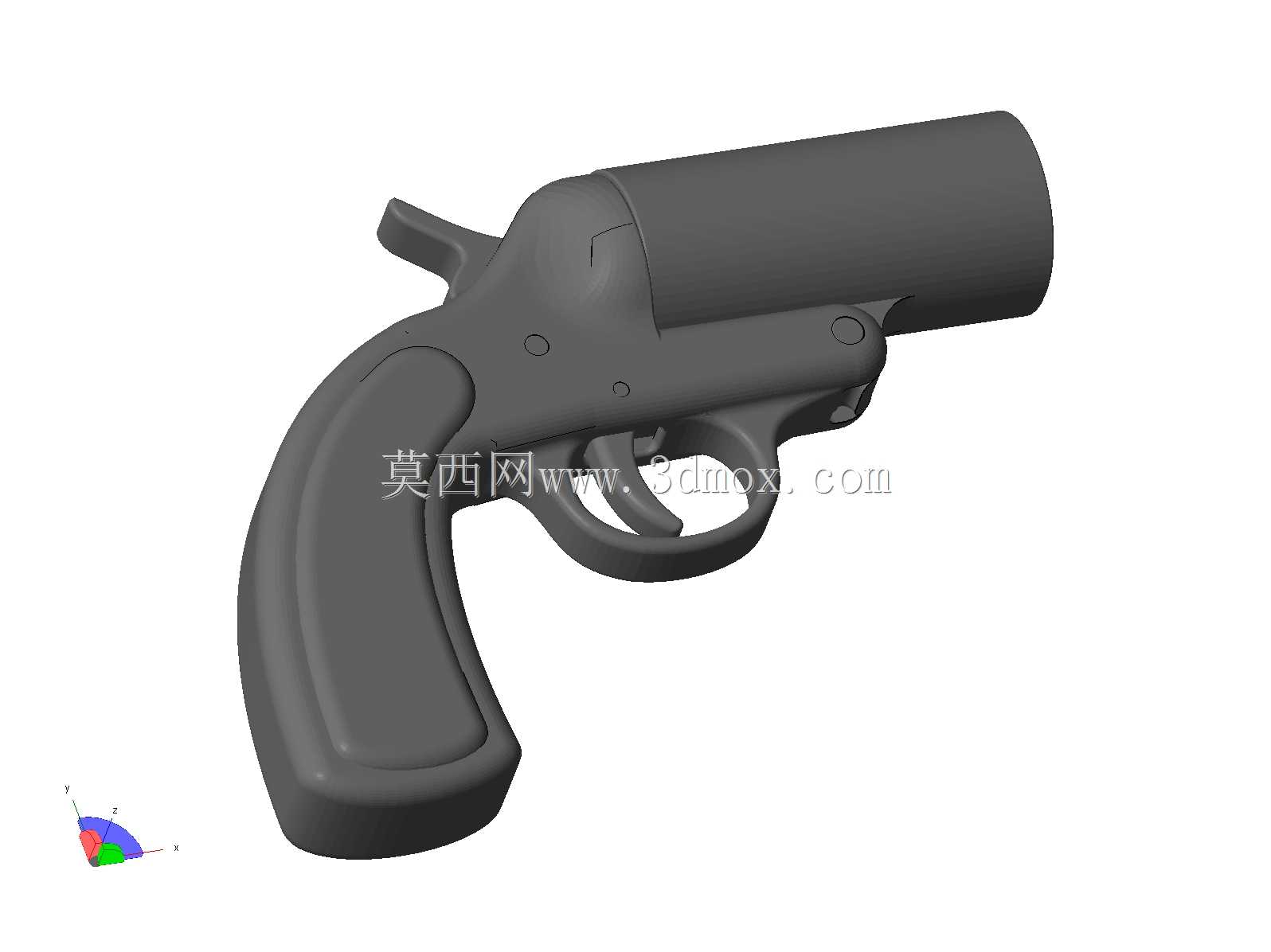

整体外形采用符合人体工学的弯形握把设计，握把曲面做了贴合手掌自然握持弧度的过渡处理，握持时虎口位置与枪身框架的贴合处做了圆角卸力处理，长时间握持不会产生局部硌压的不适感，握把整体长度适配成年男性手掌握持尺寸，佩戴常规劳保手套时也能稳定完成握持、击发操作。击发结构采用外露式击锤设计，手动扳动击锤至待击位置的行程阻尼做了适配性调整，既不会因为阻尼过小出现误碰待击的风险，也不会因为阻尼过大导致扳动操作费力，扳机行程控制在合理区间，扣动过程的力值变化平稳，没有明显的卡顿或空程，击发瞬间的扳机力控制在单手握持可稳定操作的范围内，避免扣动扳机时枪身偏移影响发射指向。

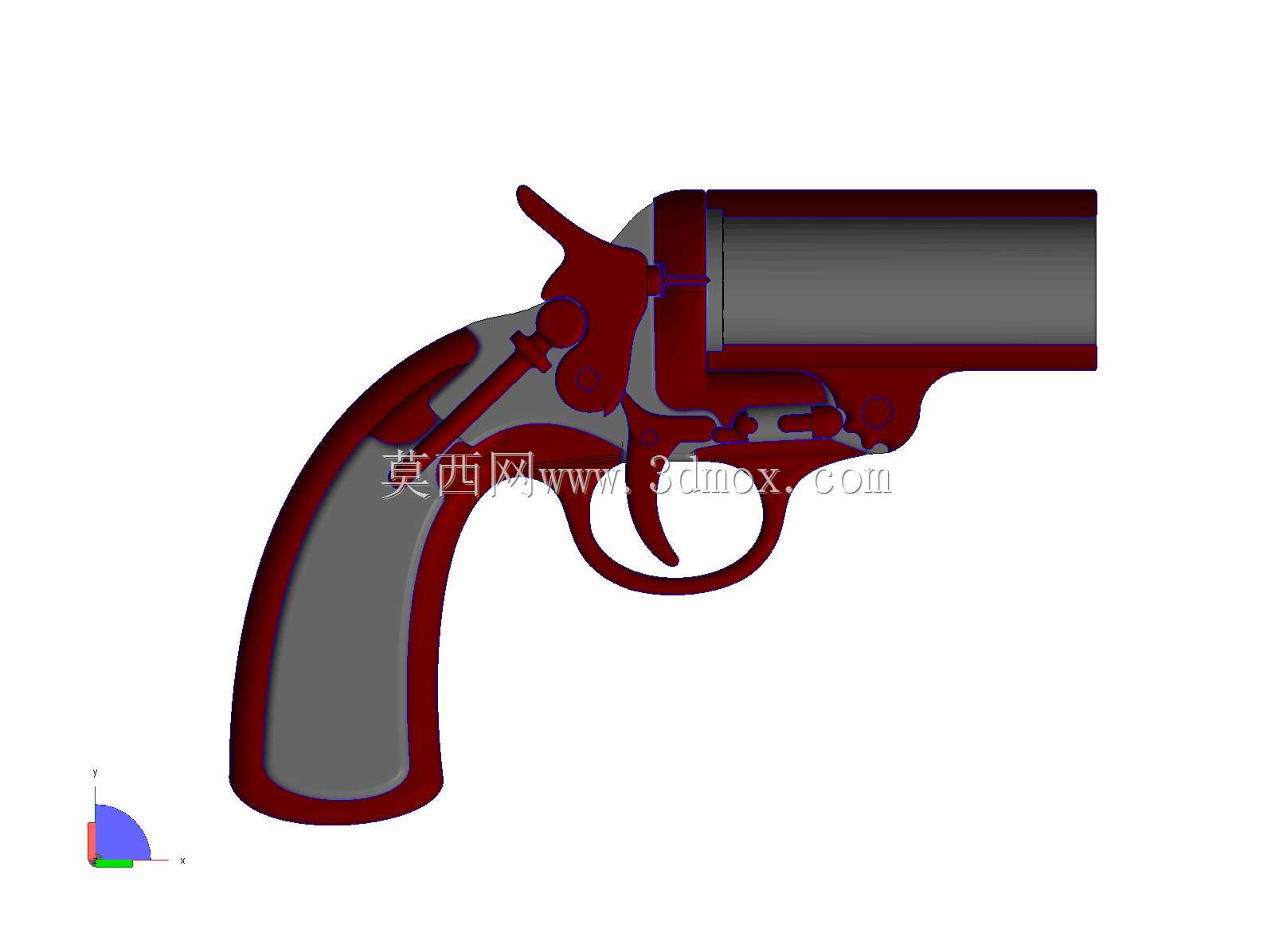

枪管部分采用等直径厚壁圆筒结构，内壁做光滑过渡处理，与信号弹的外径配合间隙控制在合理公差范围内，既可以保证装填、退壳操作顺畅，也能避免发射时因为间隙过大出现燃气泄漏的问题。枪身与枪管的连接采用铰接式结构，撅开枪管即可完成装填或退壳操作，铰接轴的位置做了受力优化，发射时的膛压载荷可以通过铰接结构均匀传递到枪身框架上，避免局部应力集中导致结构变形。闭锁结构采用简单的卡扣式设计，枪管复位后卡扣自动卡合锁定，锁定后的配合间隙极小，发射时不会出现枪管松动移位的问题，解锁按键设置在枪身侧面，握持时拇指可以自然触碰操作，不需要调整握持姿态就能完成解锁撅管的动作。

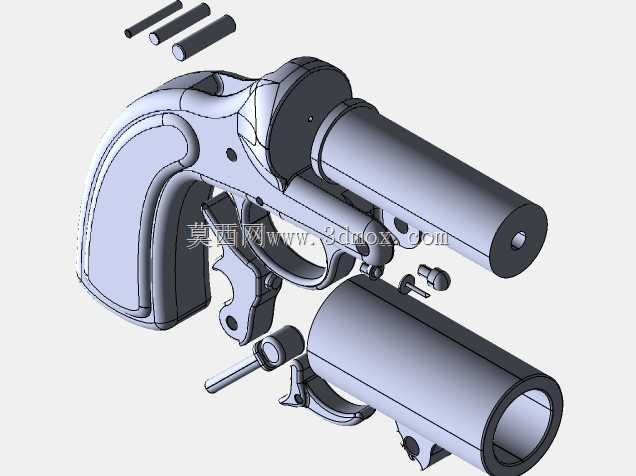

从安装边界和尺寸适配来看，整体结构没有突出的尖锐棱角，所有外露棱边都做了R角倒钝处理，日常携行时不会勾挂衣物或装具，整体外廓尺寸适配常规枪套的收纳尺寸，可以方便地挂载在腰带或装具带上。结构设计上尽可能减少了零散小零件的数量，击发簧、扳机簧等弹性零件都采用标准化通用五金件，后期维护更换不需要定制特殊配件，整体框架采用一体化铣削成型的结构逻辑，零件拼接面少，环境中的沙尘、水汽不容易进入结构内部，降低了日常维护的频次，适配野外复杂环境下的长期使用需求。
