鲁格10-22步枪左侧战术充电手柄结构

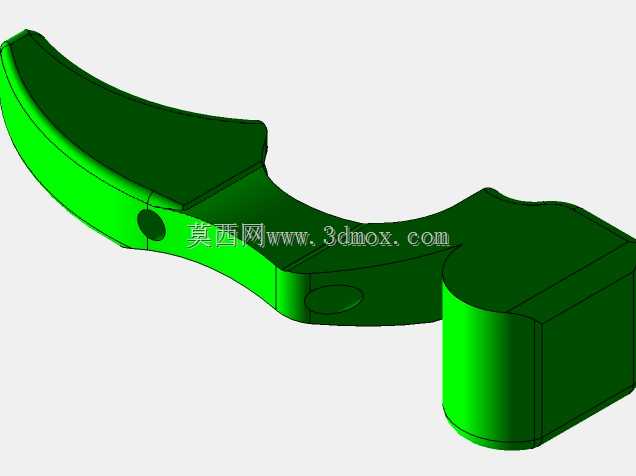

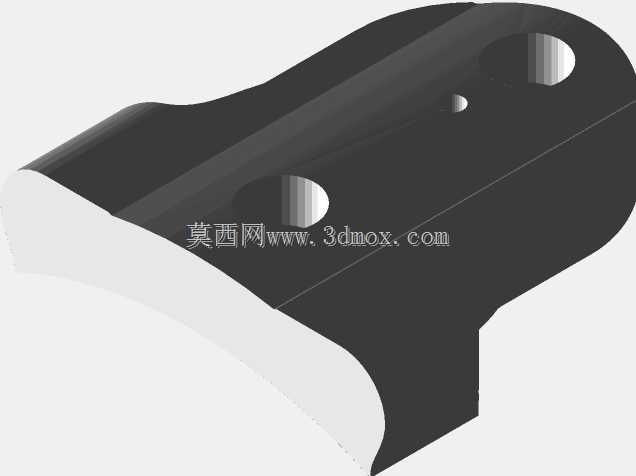

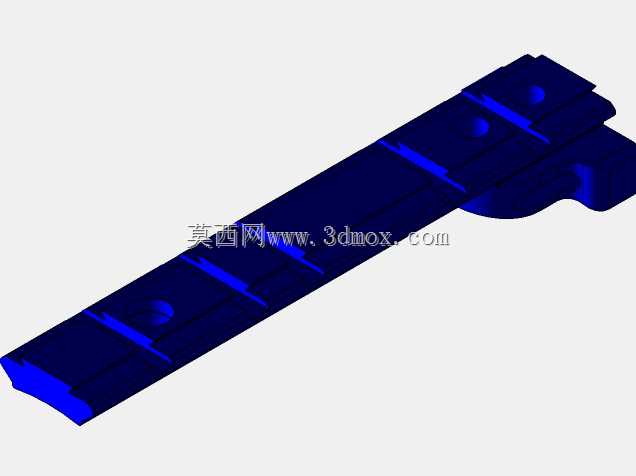

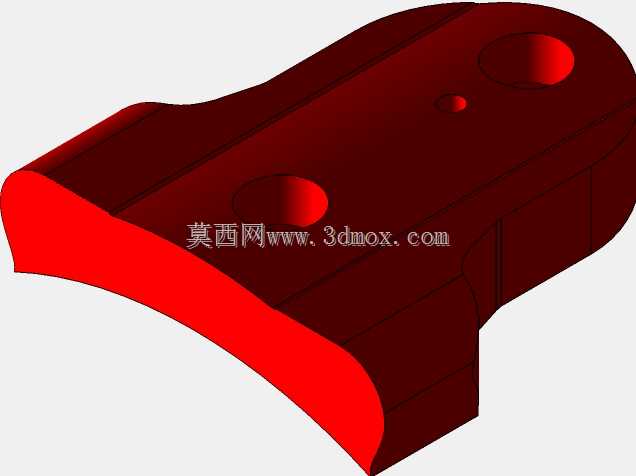

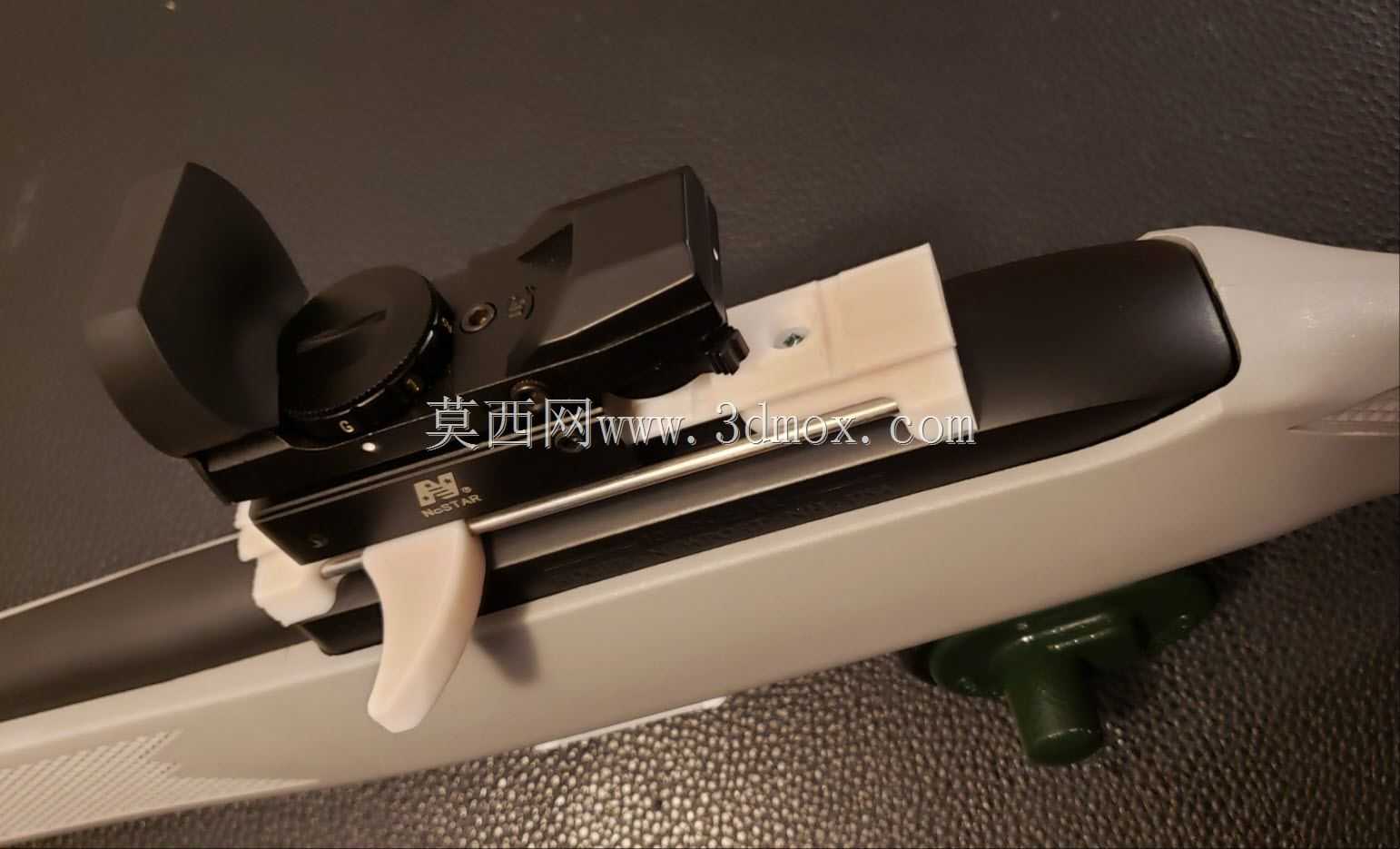

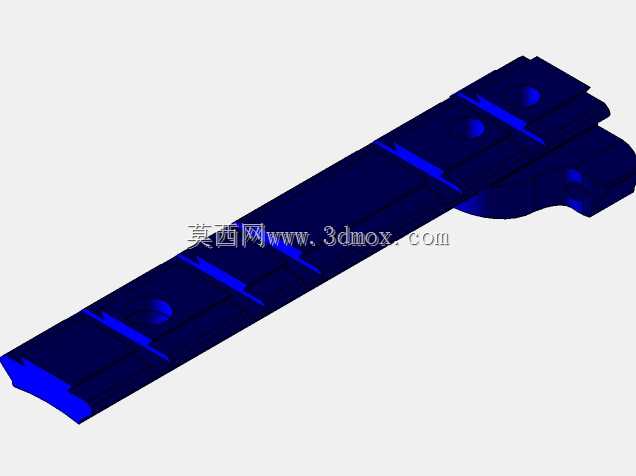

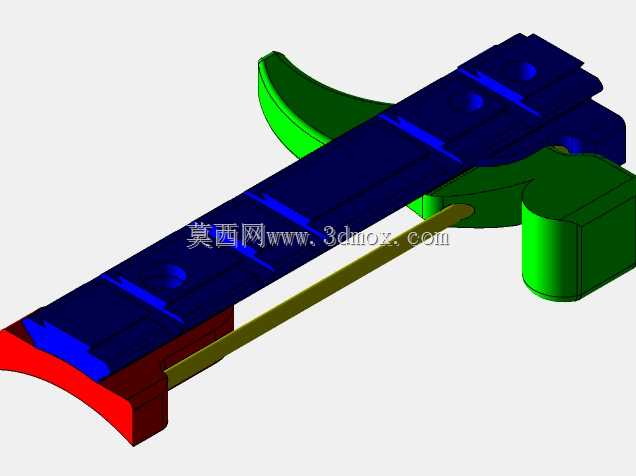

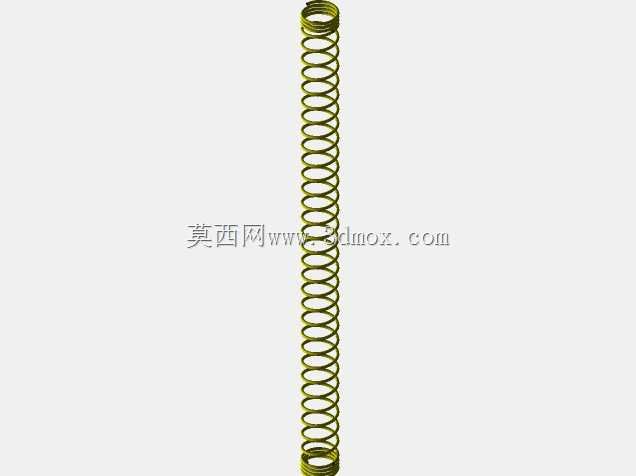

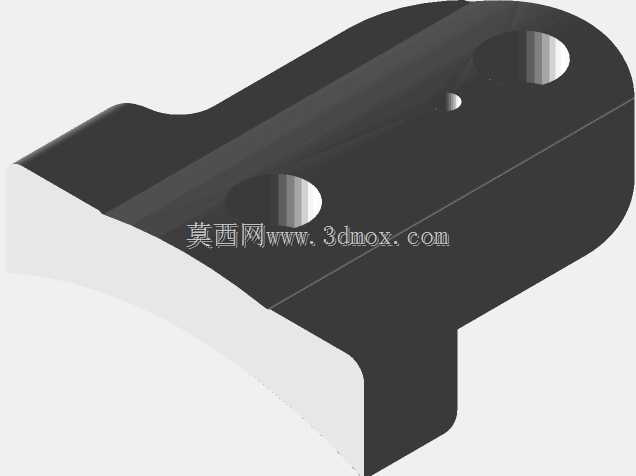

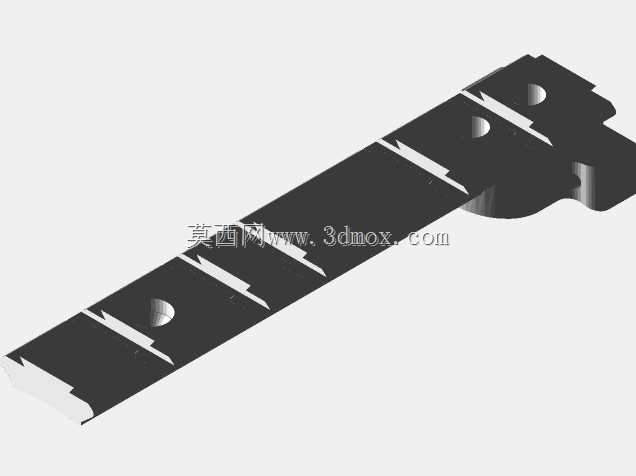

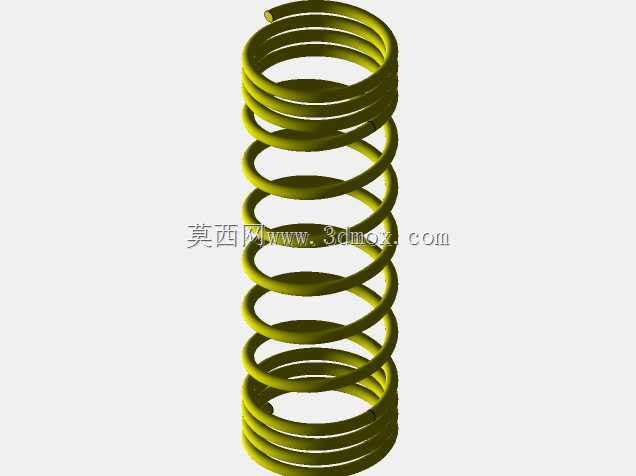

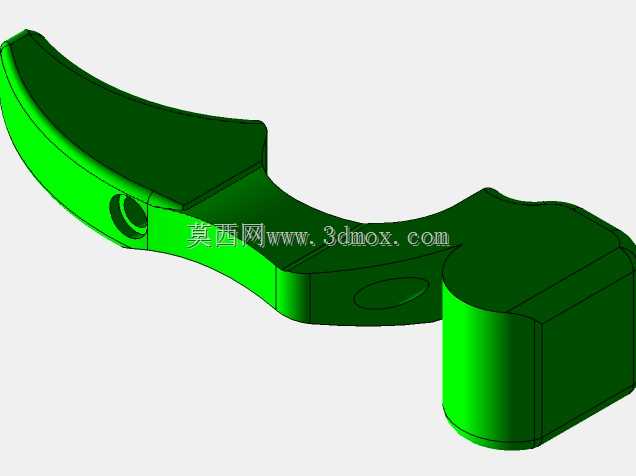

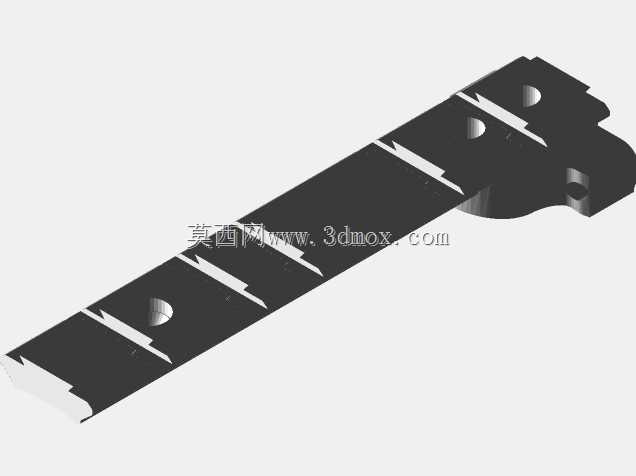

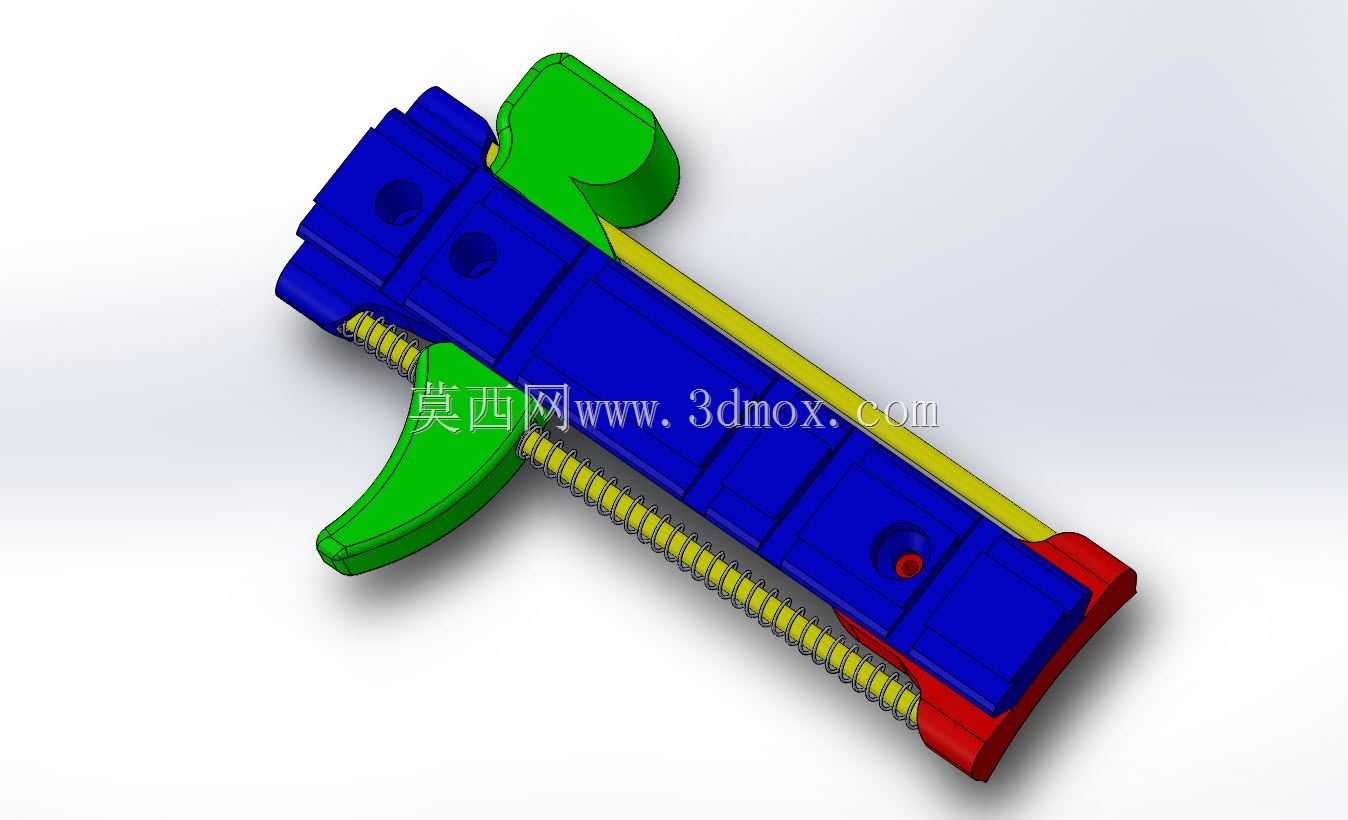

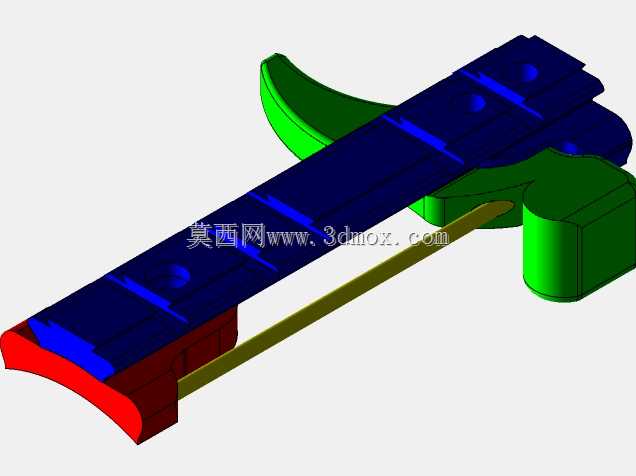

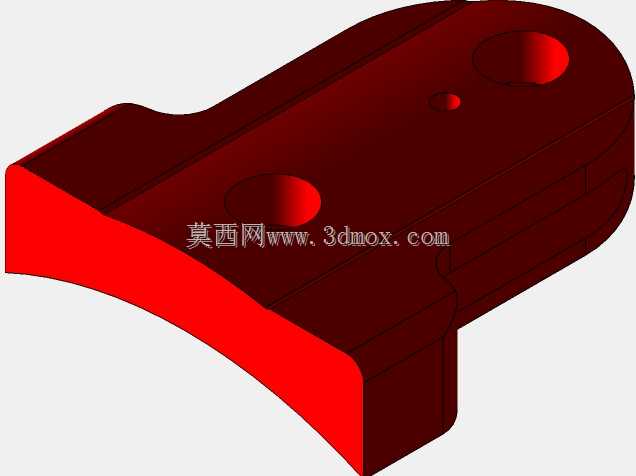

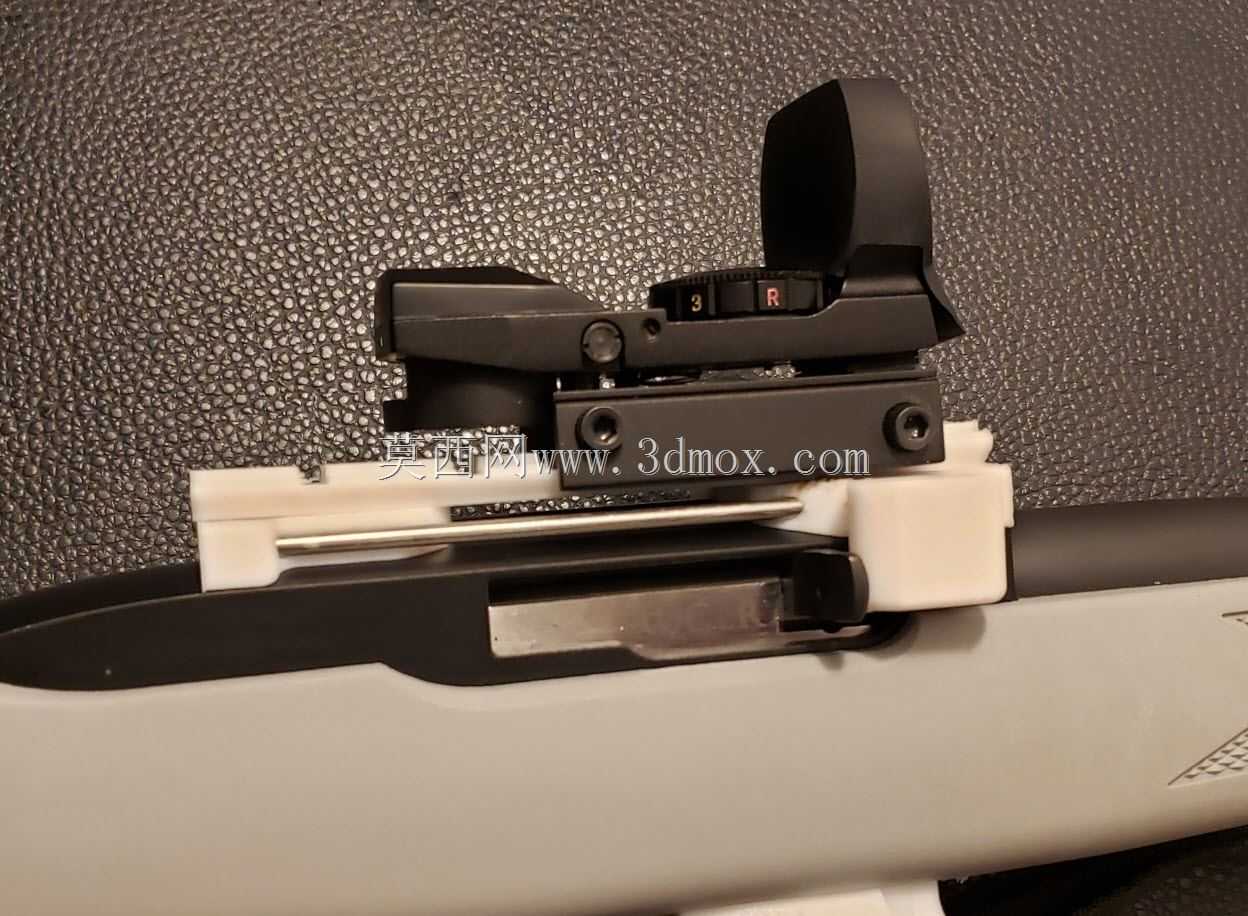

这款左侧充电手柄是面向民用运动射击场景开发的枪械适配部件，核心作用是解决左撇子射手在据枪瞄准状态下，无需改变右手据枪握持姿态、无需将手指离开扳机护圈区域即可完成上膛装填的操作需求，适配鲁格10-22这类普及型半自动运动步枪的改装使用。从结构设计逻辑来看，整体采用分体式三段结构拆分，分别对应与枪械原机匣的安装基座、操作握持的拉柄主体、以及滑动导向的滑块部件，拆分设计的核心考量是兼顾3D打印成型的工艺可行性，同时降低安装调试的适配难度。安装接口完全兼容原枪顶部的皮卡汀尼导轨以及11mm燕尾槽的安装标准，无需对原枪机匣进行打孔、切削等不可逆改装，仅需借助标准紧固件即可完成固定，其中导向滑杆采用直径3mm的不锈钢圆杆制作，长度裁切为109mm，这类杆件属于通用五金标准件，采购获取成本极低，替换维护十分方便。滑块部分的复位弹簧直接套在不锈钢导向杆上，弹簧选型无需定制，可直接选用市面常见的通用压簧，装配时可根据个人操作手感选择不同弹力的弹簧调整拉机柄的复位力度。设计过程中针对原枪的安装边界做了反复适配校核，原枪导轨上的4个标准螺钉孔位可直接与该部件的安装孔位对齐，仅需额外搭配标准#5木螺钉完成两个主要部件的锁紧固定，导向滑杆的固定采用2-3个紧定螺钉从侧方顶紧，安装时可根据实际装配公差调整滑杆的前后位置，适配不同批次枪械的微小尺寸偏差。针对初代打印测试中出现的滑块周边尺寸偏小、安装后滑动卡滞的问题，设计上预留了0.2mm的装配间隙，若采用ABS材料打印，可通过丙酮熏蒸的方式对部件表面做平滑处理，降低滑动摩擦阻力，相比PLA材料，ABS的抗冲击强度更适合射击场景下的反复操作受力。手柄的握持部分做了贴合指腹的弧度修型，实际操作时拇指可自然搭在手柄外侧，拉动过程中施力方向与枪机运动方向完全同轴，避免侧向分力导致的枪机卡滞，同时右侧保留了原枪拉机柄的操作空间，不会影响右撇子射手的原有操作习惯。针对不同用户的手型差异，握持部分的外形可根据个人使用习惯做二次修型调整，主体部分的安装孔位预留了下方安装的拓展空间，无需连接螺钉即可完成快拆装配，侧方预留的弹簧容腔可根据使用需求更换不同刚度的复位弹簧，调整操作力度。
