杠杆式连射橡皮筋玩具枪结构设计

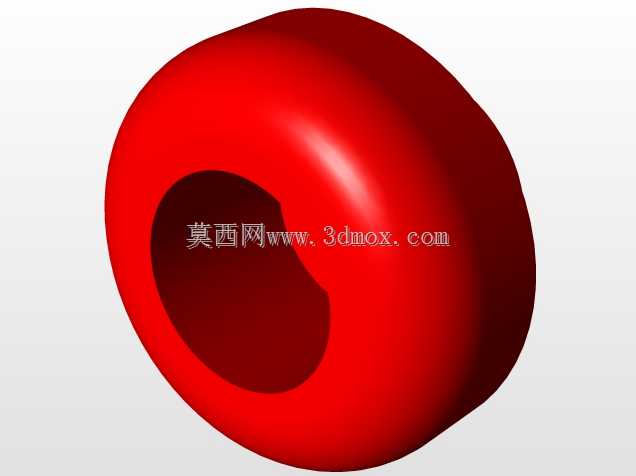

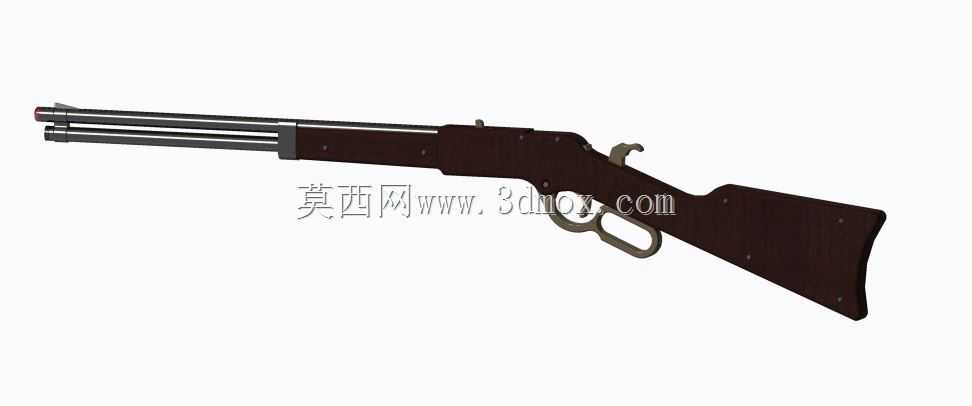

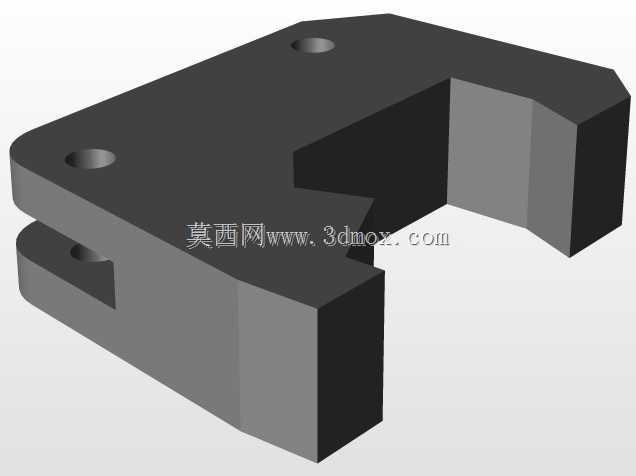

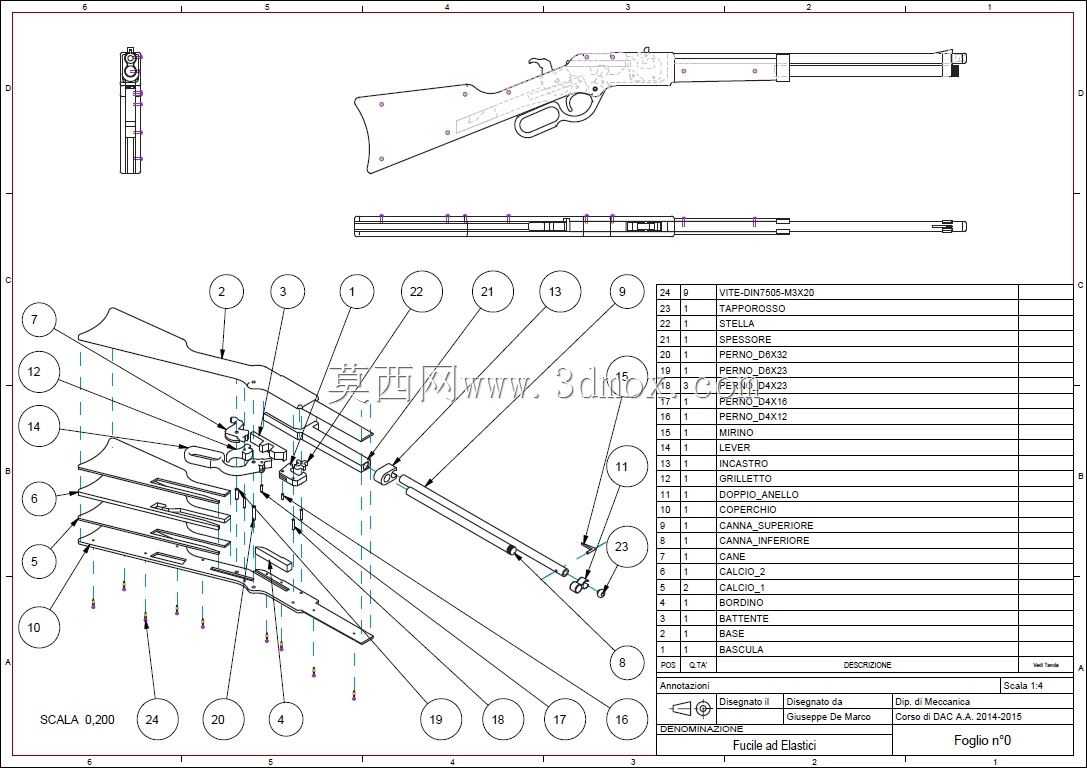

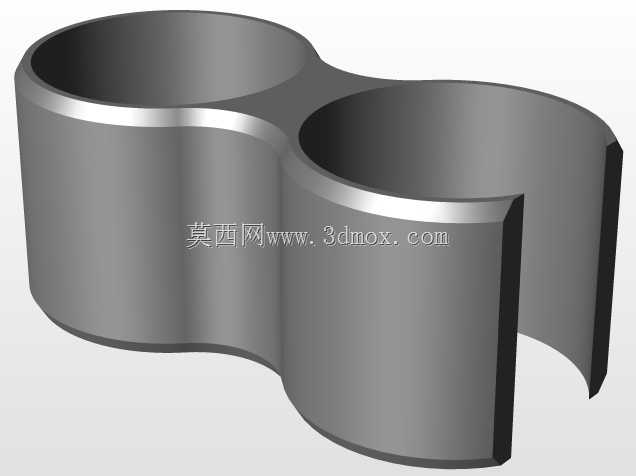

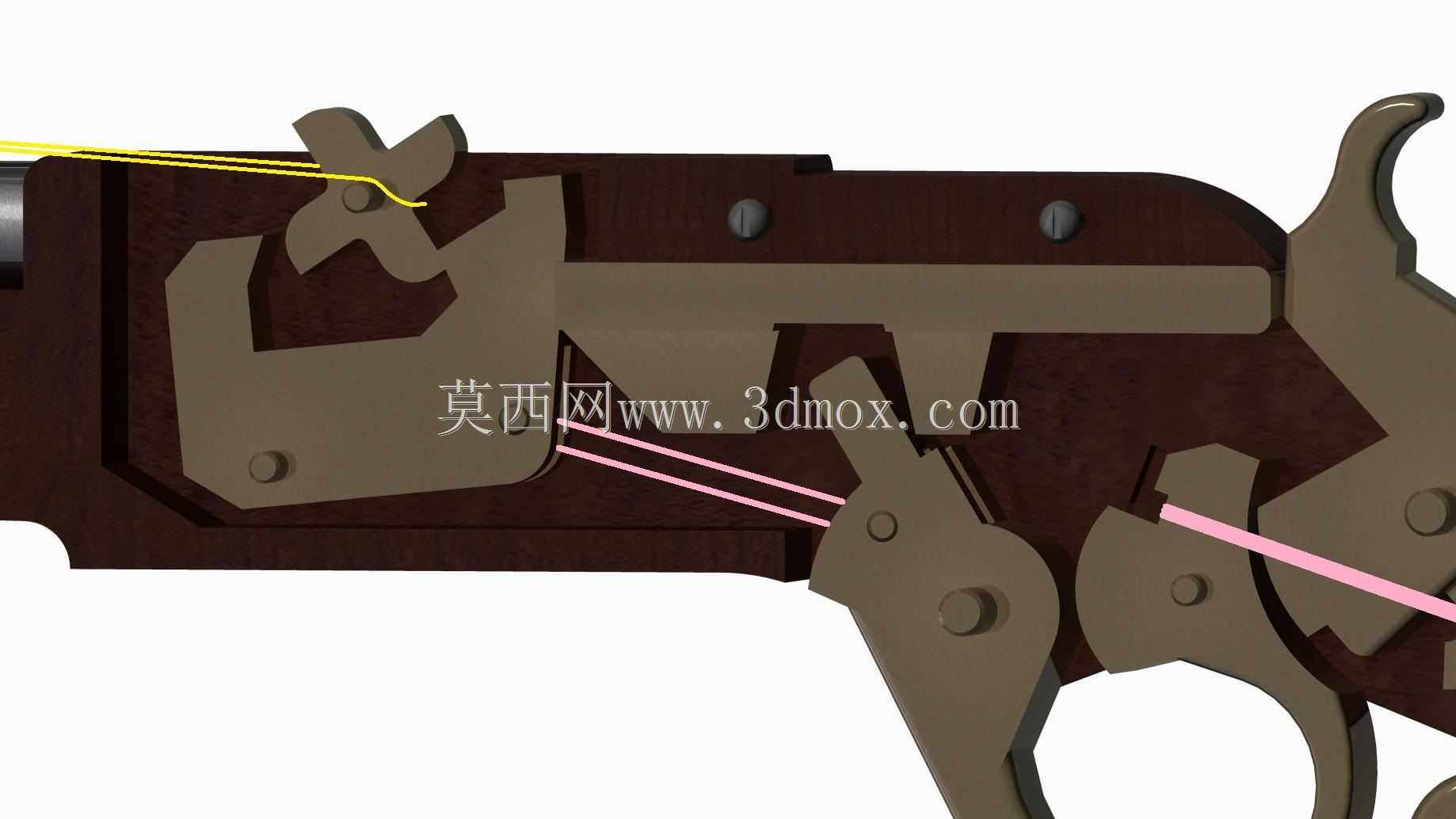

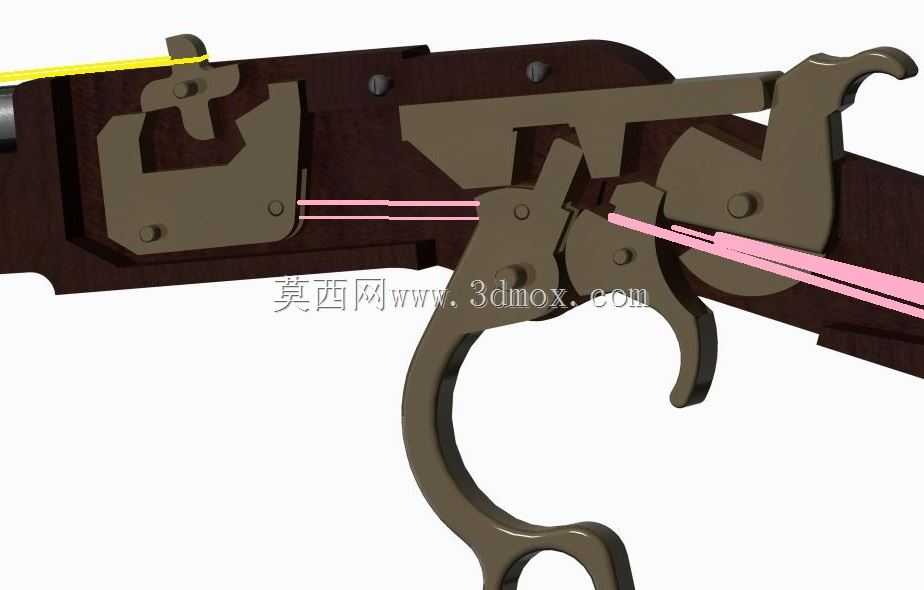

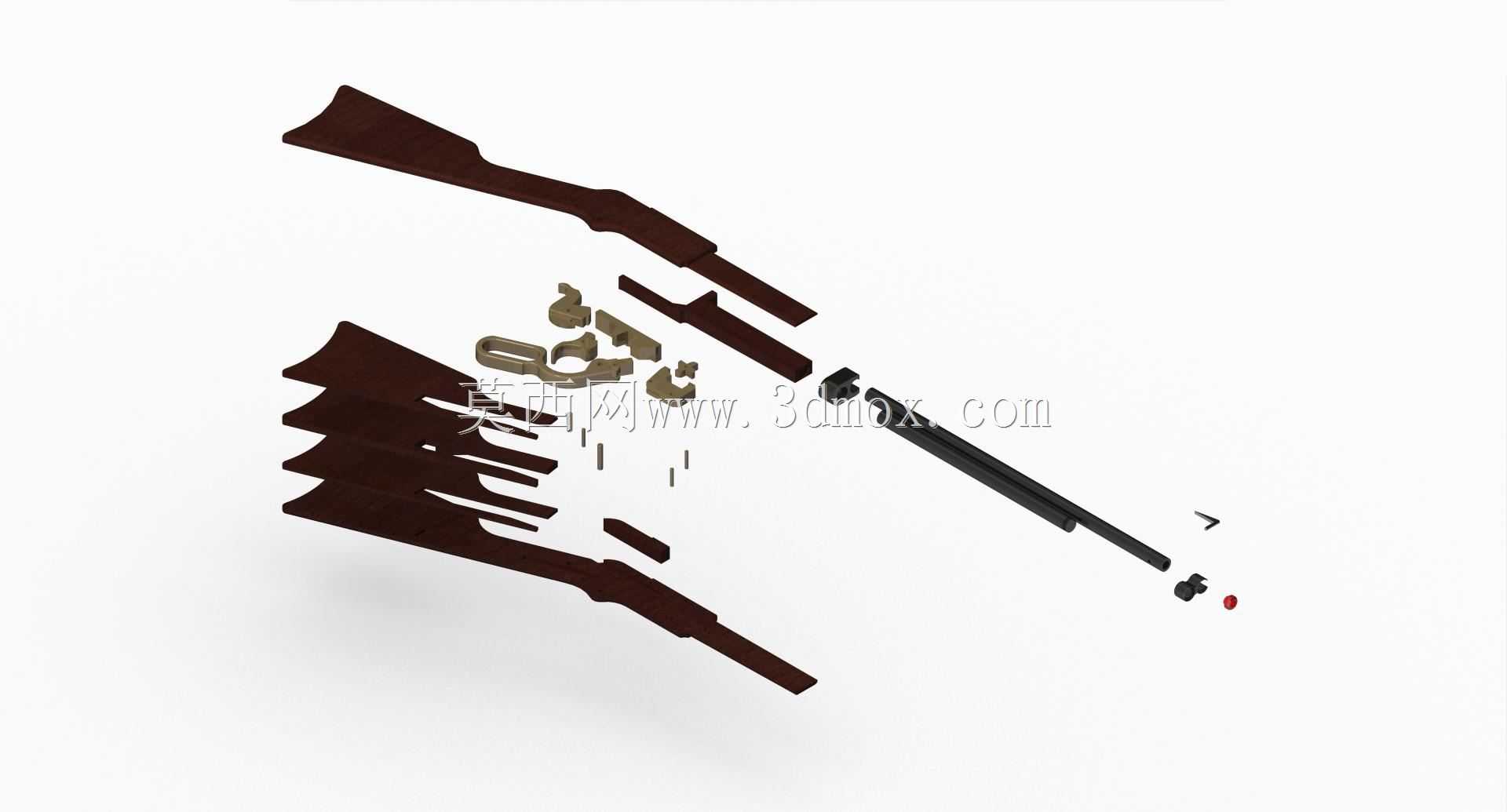

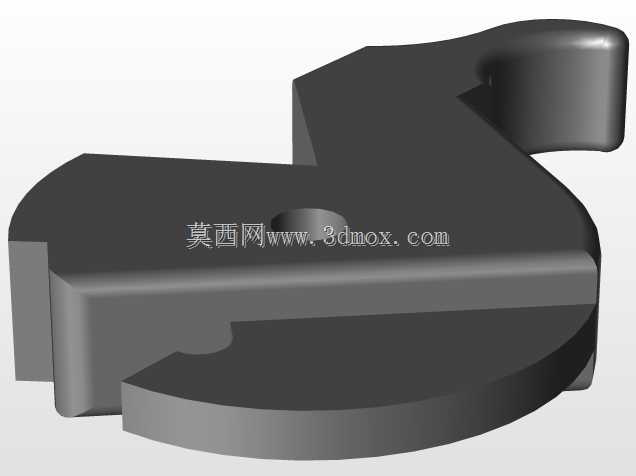

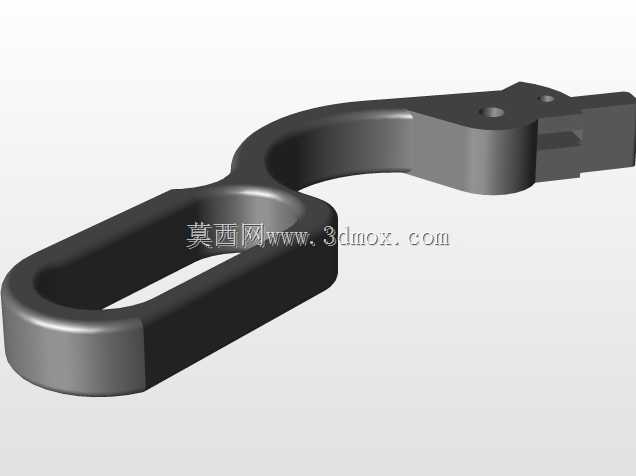

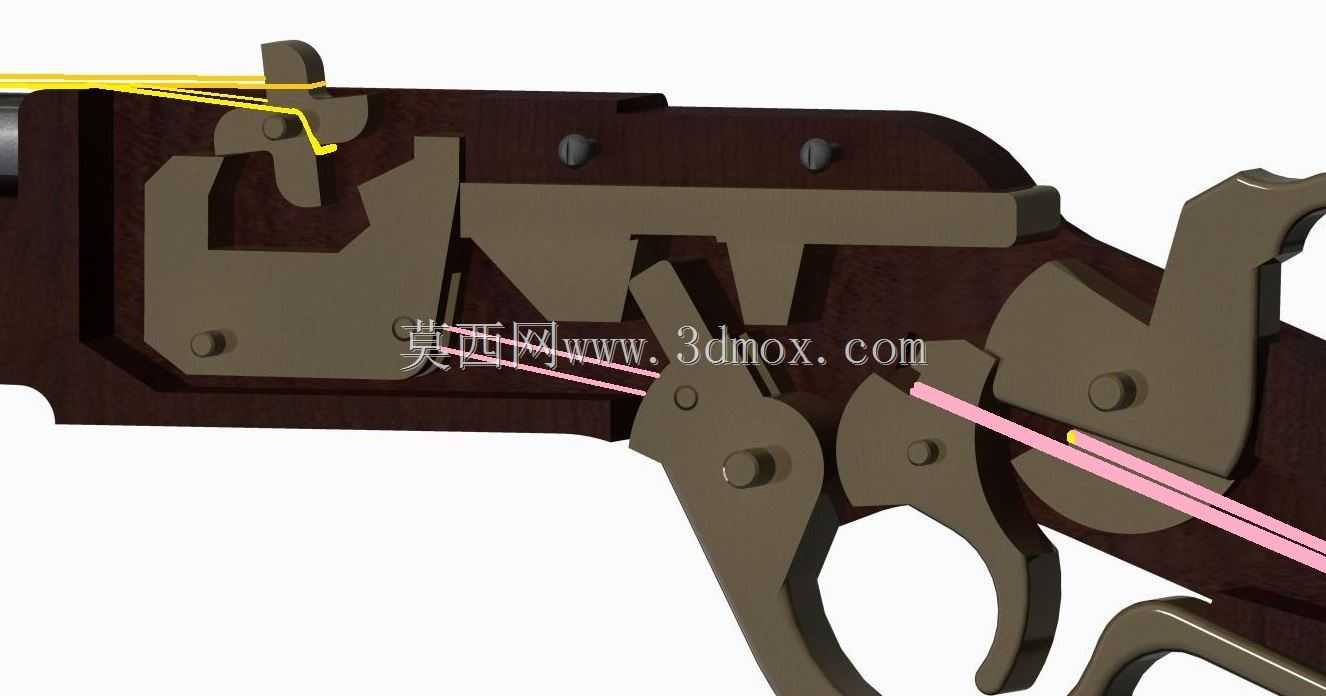

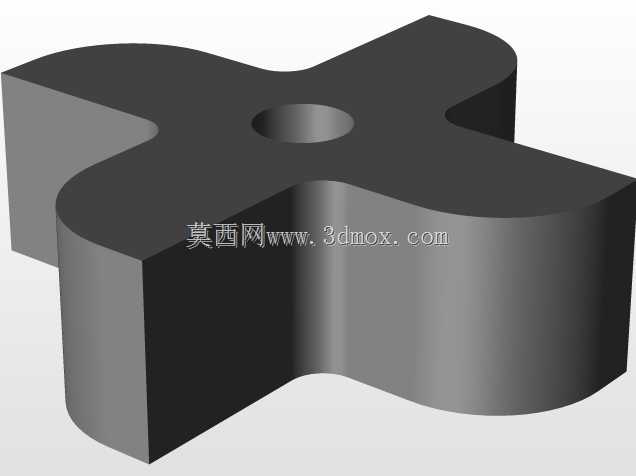

这款杠杆作用式橡皮筋发射玩具，核心依托杠杆传动原理实现橡皮筋的连续上膛与击发，整体结构围绕手动操作的人机交互逻辑搭建，没有复杂的电控元件，纯机械结构即可完成整套发射动作。从实际应用场景来看，这类结构既可以作为机械原理教学的具象演示载体，帮助初学者理解杠杆传动、间歇进给的机械逻辑，也可作为休闲类玩具的结构原型，拓展出不同外观风格的文创类玩具产品。在功能特性上，该结构通过杠杆的往复摆动，带动棘轮式进给机构逐次释放预挂的橡皮筋，每一次扳动杠杆即可完成单发射击，连续扳动就能实现多橡皮筋的依次发射，上膛与击发动作通过同一杠杆行程完成，操作逻辑简单，不需要额外的上膛步骤，降低了操作门槛。设计思路上，整体结构参考了早期杠杆式枪械的轮廓曲线，将工业机械的杠杆传动逻辑轻量化适配到玩具尺寸，所有运动副都采用间隙配合设计，保证手动操作时的顺畅度，避免卡滞问题；结构拆分上分为握持基体、杠杆扳机、橡皮筋挂置齿轨、止回棘爪几个核心模块，各模块之间通过销轴连接，装配难度低，零件数量少，适合小批量加工或者3D打印制作。外形尺寸上整体握持部分贴合成年人手掌尺寸，握持区域的轮廓做了圆弧过渡，避免棱角硌手，整体外轮廓没有超出常规手持玩具的尺寸边界，安装时只需要将各销轴对应穿入连接孔，棘爪部位预留了扭簧安装位，装配时将扭簧卡入对应卡槽即可保证棘爪的复位功能，不需要额外的紧固件辅助定位。结构中所有受力部位都做了加厚处理，尤其是杠杆与基体连接的销轴孔位置，增加了局部壁厚来承受扳动杠杆时的反复冲击力，避免长期使用后出现孔位开裂的问题；橡皮筋挂置齿的间距经过匹配设计，既保证每根橡皮筋的拉伸量处于合理区间，获得一致的发射力度，也避免齿间距过小导致橡皮筋互相缠绕干涉。
