柯尔特手枪内部结构剖视三维设计

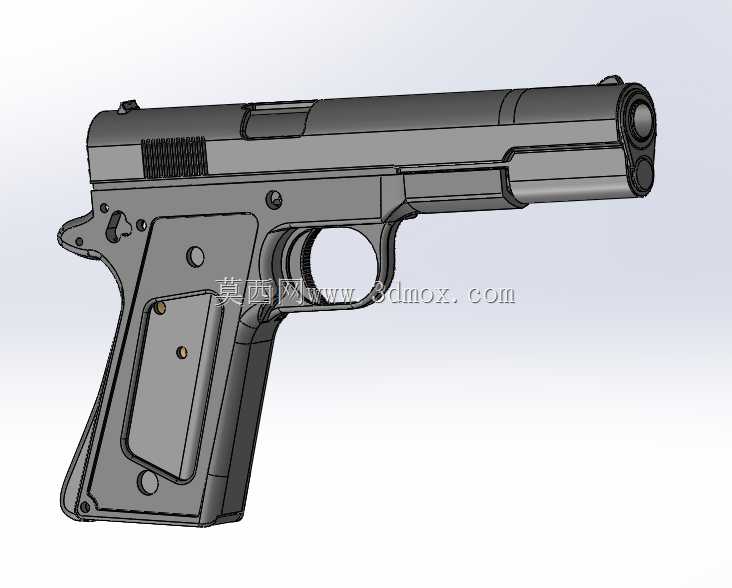

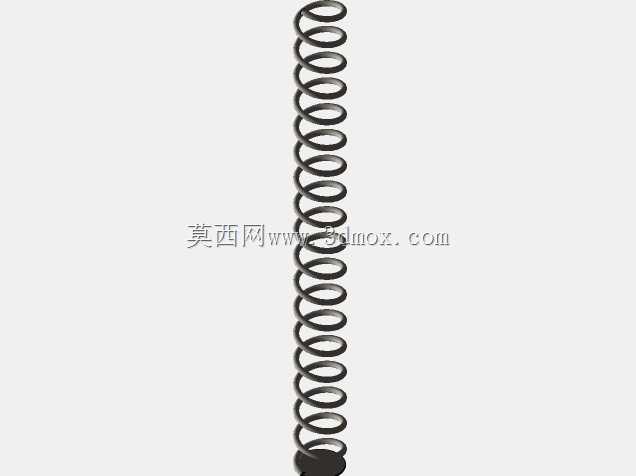

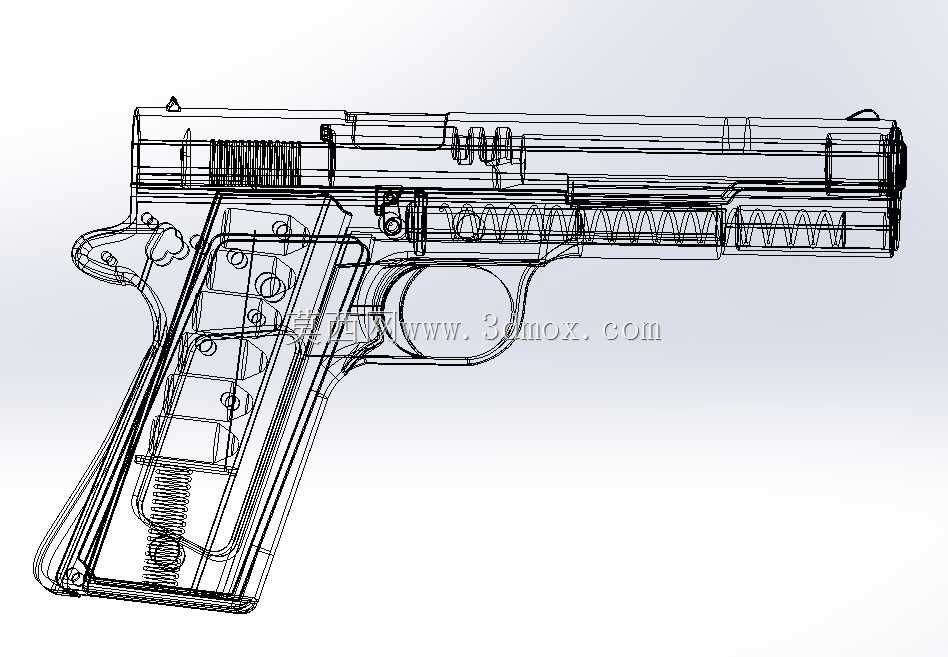

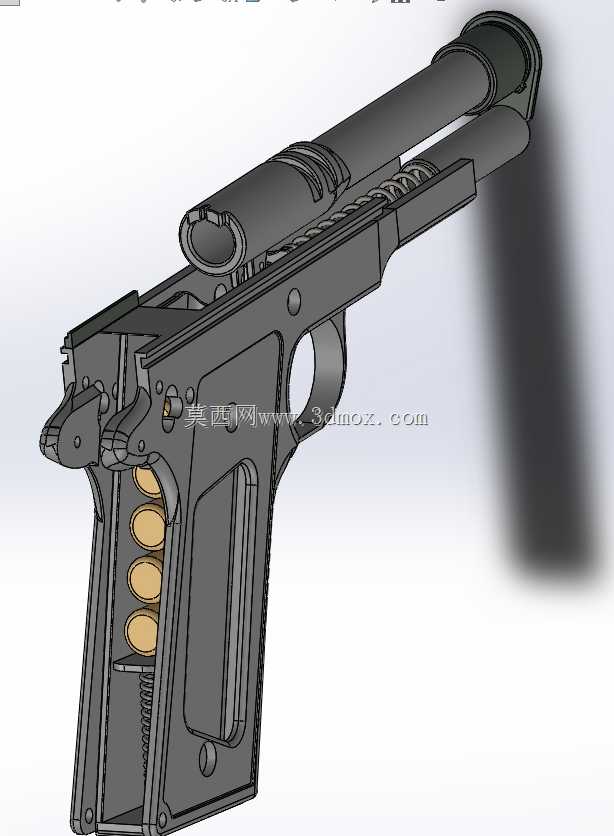

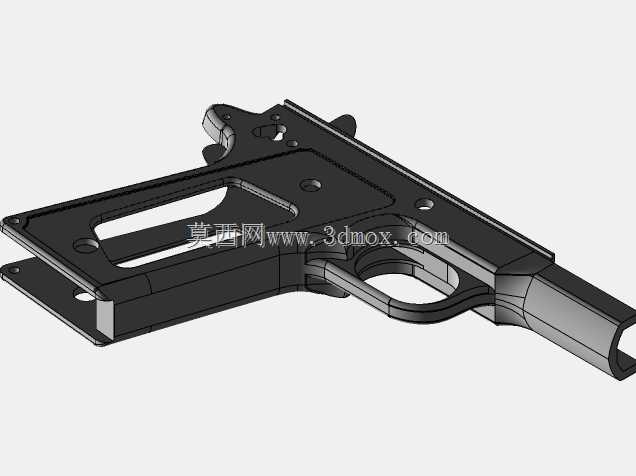

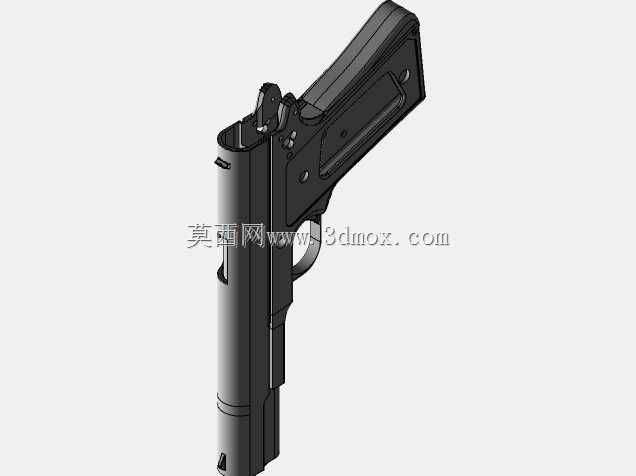

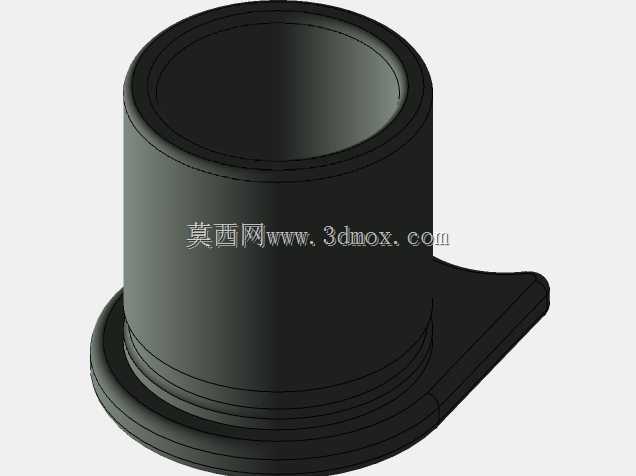

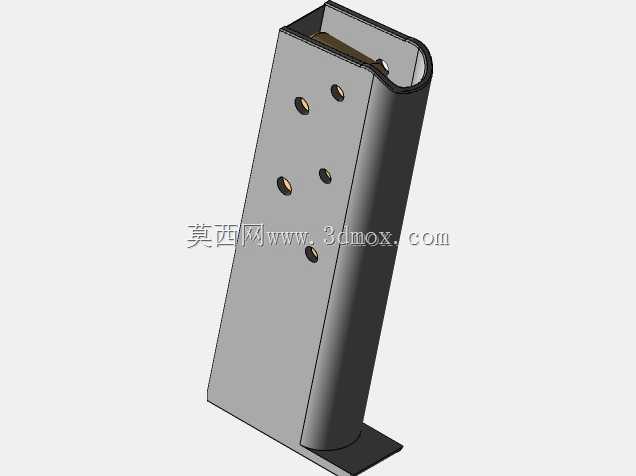

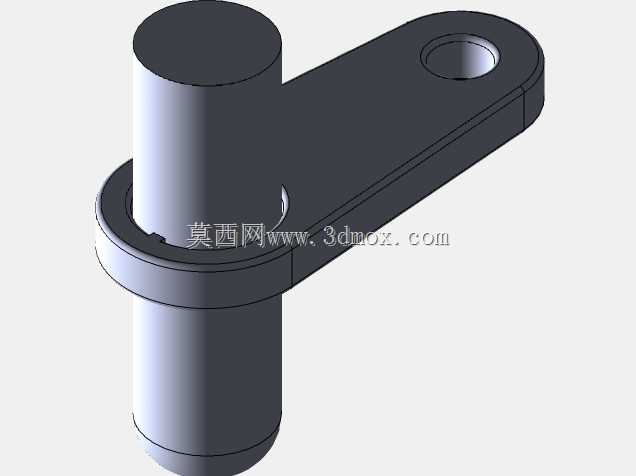

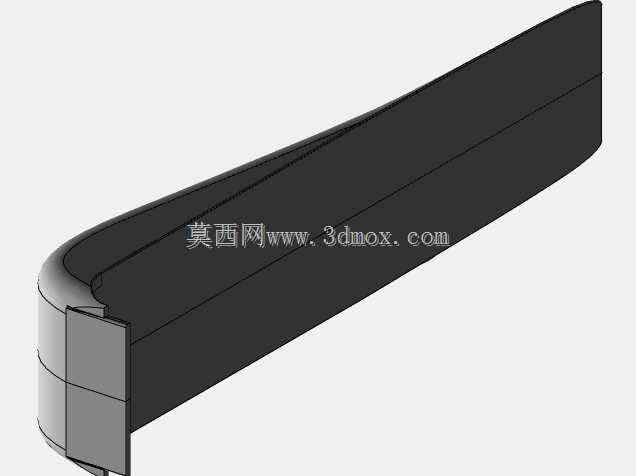

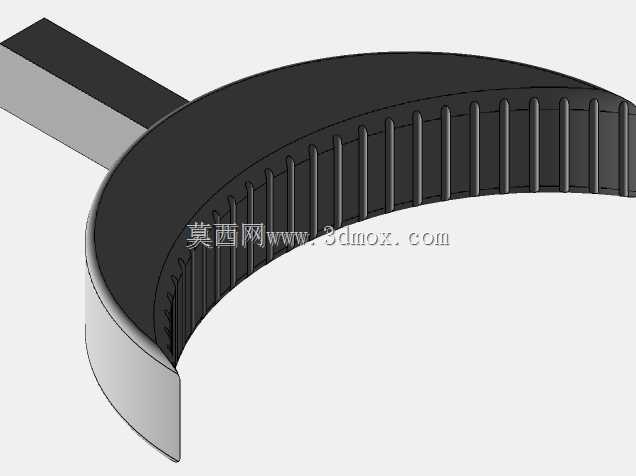

本次呈现的是柯尔特手枪的剖视结构三维设计成果，从结构设计从业者的视角来看，这类剖视模型的核心应用场景集中在枪械原理教学、结构拆解实训、军工科普展示以及影视道具的前期结构验证环节，区别于整枪外观模型，剖视版本能够完整暴露内部各运动副的配合关系，让使用者无需实物拆解就能清晰掌握供弹、击发、退壳全流程的动作逻辑。从实际用途出发，该模型还原了柯尔特经典手枪的核心功能特性：握把内部的弹匣仓可容纳多枚模拟弹药，托弹簧的预压行程按照实枪比例还原，能够直观展示弹药在托弹簧作用下逐发进入供弹位置的过程；套筒部分做了半剖处理，可清晰看到枪管与套筒的闭锁配合面、复进簧的导杆安装路径，以及击针组件在套筒尾部的固定方式，扳机连杆与阻铁的配合位置也做了无遮挡处理，能够直接观察扣动扳机时阻铁释放击锤的动作传递路径。设计思路上，该模型优先保证各运动部件的装配干涉校验，所有配合面都预留了符合机械设计规范的间隙，比如套筒与套筒座的导轨配合间隙控制在0.02-0.05mm区间，既保证滑动顺畅又不会出现旷量；弹匣的抱弹口尺寸按照弹药的锥度做了适配，确保模拟弹药在供弹过程中不会出现卡滞。外形尺寸方面，整体轮廓完全按照柯尔特M1911型手枪的实装尺寸等比例建模，全枪长度、握把厚度、枪管轴线高度都与实物保持一致，安装边界上，各部件的装配定位都做了对应的限位结构，比如复进簧导杆的前端定位台阶、击锤销的固定孔位、扳机轴的安装卡槽都完全还原实枪的装配逻辑，既可以用于静态结构展示，也能够通过运动仿真模拟全枪的动作循环，帮助结构设计从业者理解经典短后坐闭锁机构的设计逻辑，也可作为军工类实训课程的可视化教具，让抽象的机械原理转化为可直观观察的三维结构，降低原理学习的理解门槛。
