SVDBA型枪械止动销结构设计

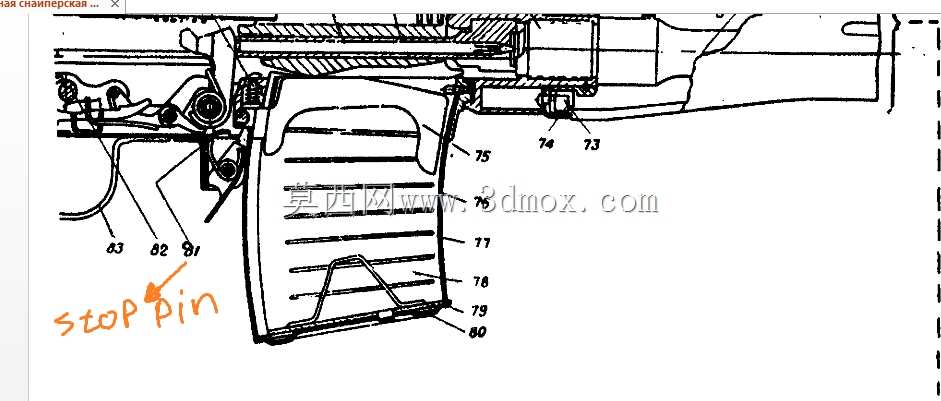

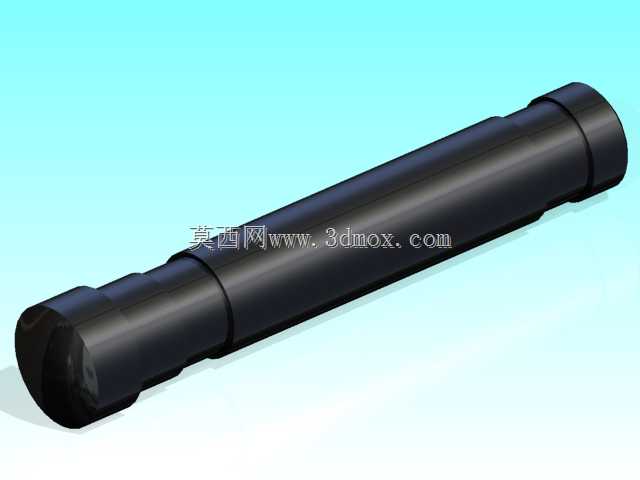

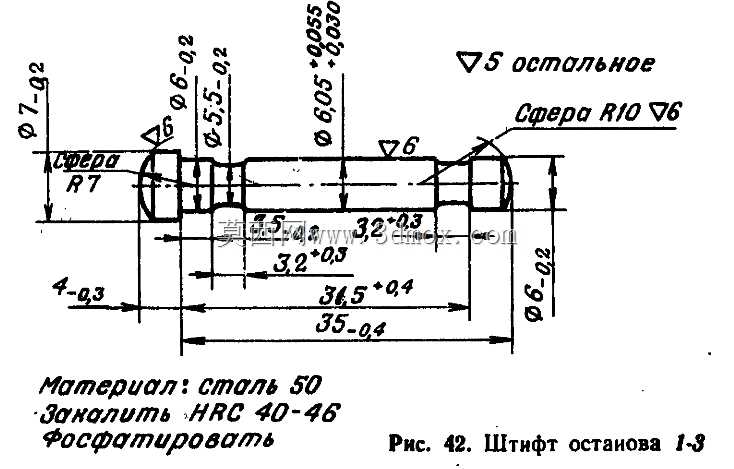

该止动销为轻武器系统内的核心限位锁紧零件，主要适配SVD系列狙击步枪的枪机止动工况，在枪械完成供弹、闭锁、击发、抛壳的自动循环过程中，承担枪机组件的轴向位置限定、到位缓冲以及行程限位的作用，避免枪机在往复运动过程中出现过位撞击、闭锁不到位或者自动机行程超差的问题，是保障枪械自动循环可靠性的关键小型承载零件。从结构设计层面来看，该零件采用阶梯轴式的整体构型，不同轴段的直径差对应枪械机匣、枪机框上对应安装孔的配合公差要求，两端的倒角与圆弧过渡设计，既可以降低装配过程中孔轴配合的卡滞风险，也能在零件往复承受冲击载荷时减少应力集中，避免长期交变载荷下出现根部断裂的失效问题。零件表面做了发黑氧化处理，在满足轻武器使用环境下的防锈、耐磨要求的同时，也能降低零件表面反光率，适配枪械的隐蔽使用需求。在安装边界层面，该止动销的各轴段长度与直径严格匹配机匣上对应的安装槽尺寸，装配时从机匣侧方的销孔压入即可完成固定，不需要额外的锁紧紧固件，依靠轴肩与机匣槽的贴合实现轴向定位，径向则通过与安装孔的过渡配合实现防转，日常维护拆解时仅需要用冲子从销孔另一端顶出即可完成拆卸，勤务性表现优异。从实际使用场景来看，该类止动销除了适配制式枪械的原厂装配需求外，也可作为民用射击运动枪械的维修替换备件，在设计建模过程中，需要严格控制各轴段的同轴度公差，尤其是与枪机框接触的承载轴段，其圆柱度公差需要控制在0.02mm以内，避免枪机往复运动过程中出现卡滞，影响射击循环的顺畅性。零件的端部采用球面收尾设计，在枪机后坐到位与止动销接触时，球面接触可以将冲击载荷均匀分散到接触面上，降低局部接触应力，延长零件的使用寿命，同时也能减少撞击过程中的零件形变，长期使用后也不会因为端部墩粗导致销子无法从安装孔中拆出。在建模过程中，各阶梯轴的过渡圆角取值需要兼顾应力分散与安装空间的限制，圆角过大会导致轴肩无法与安装槽端面完全贴合，出现轴向窜动，圆角过小则起不到降低应力集中的作用，需要结合实际承载的冲击载荷大小反复校核取值。
