工业级气动铆钉枪高精度结构设计

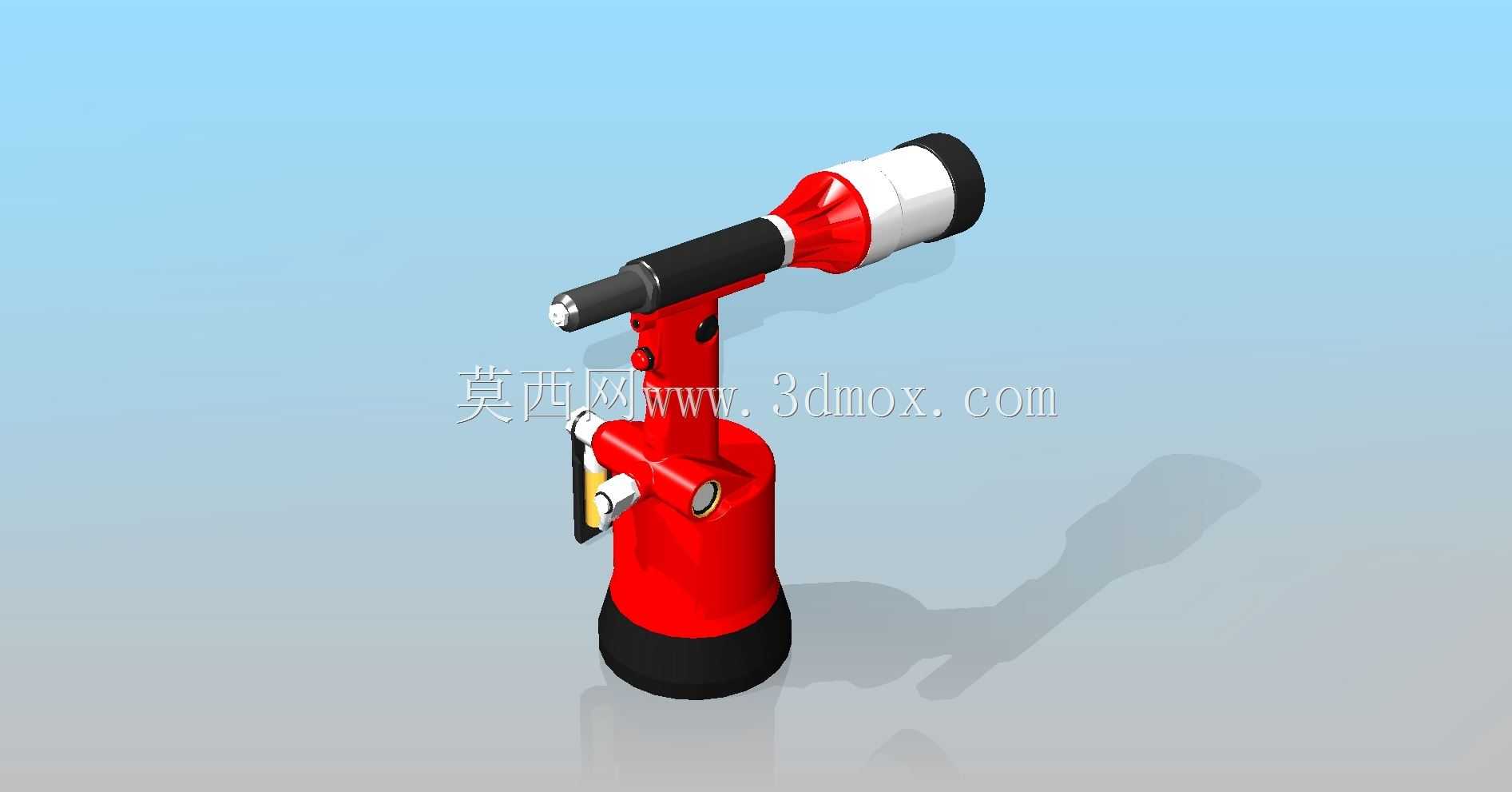

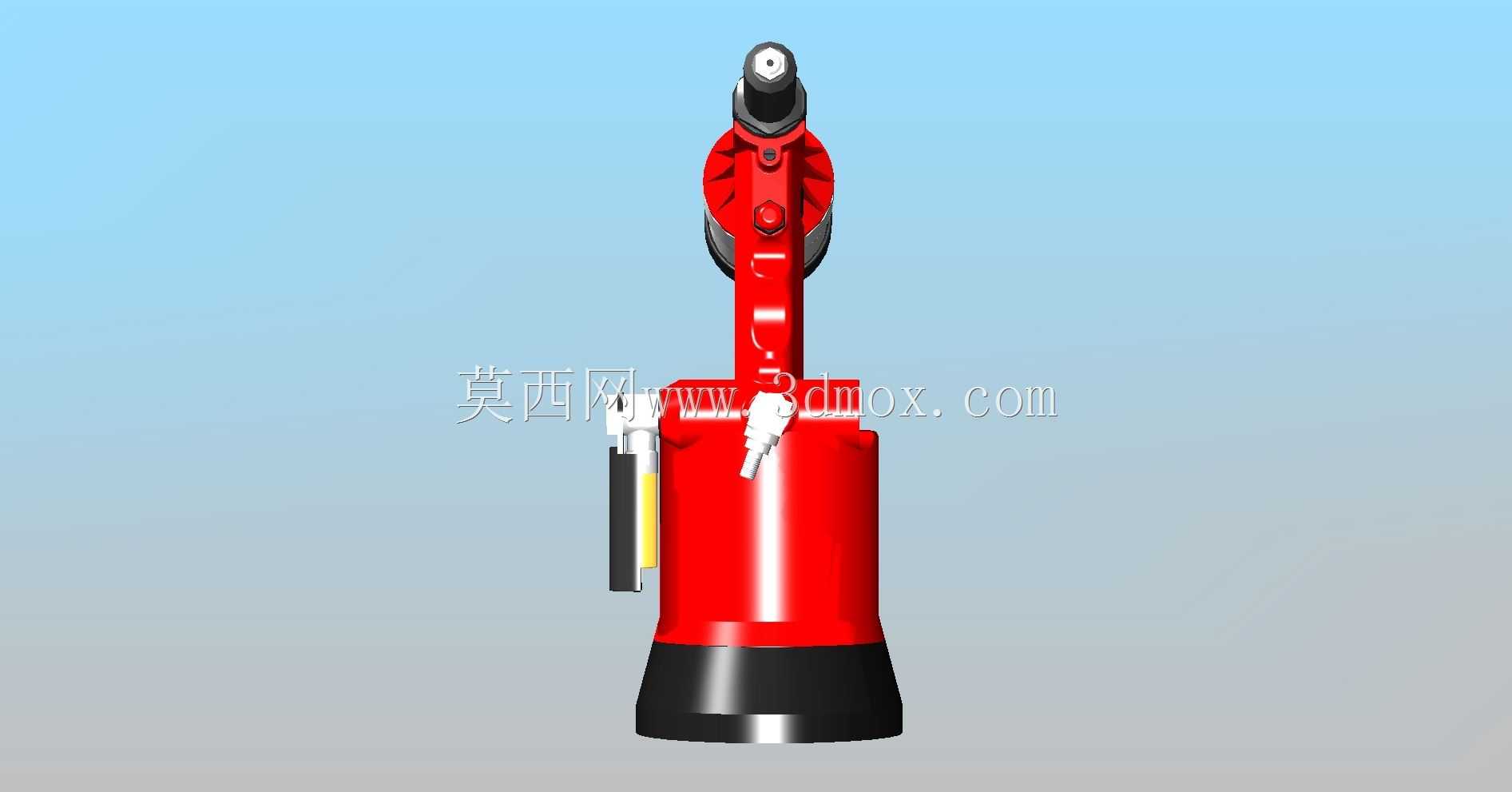

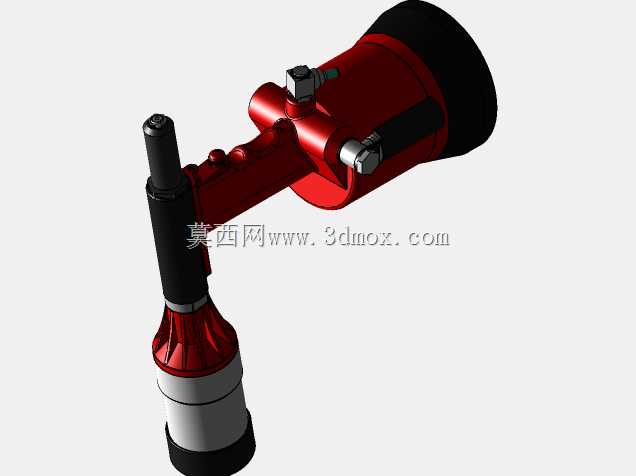

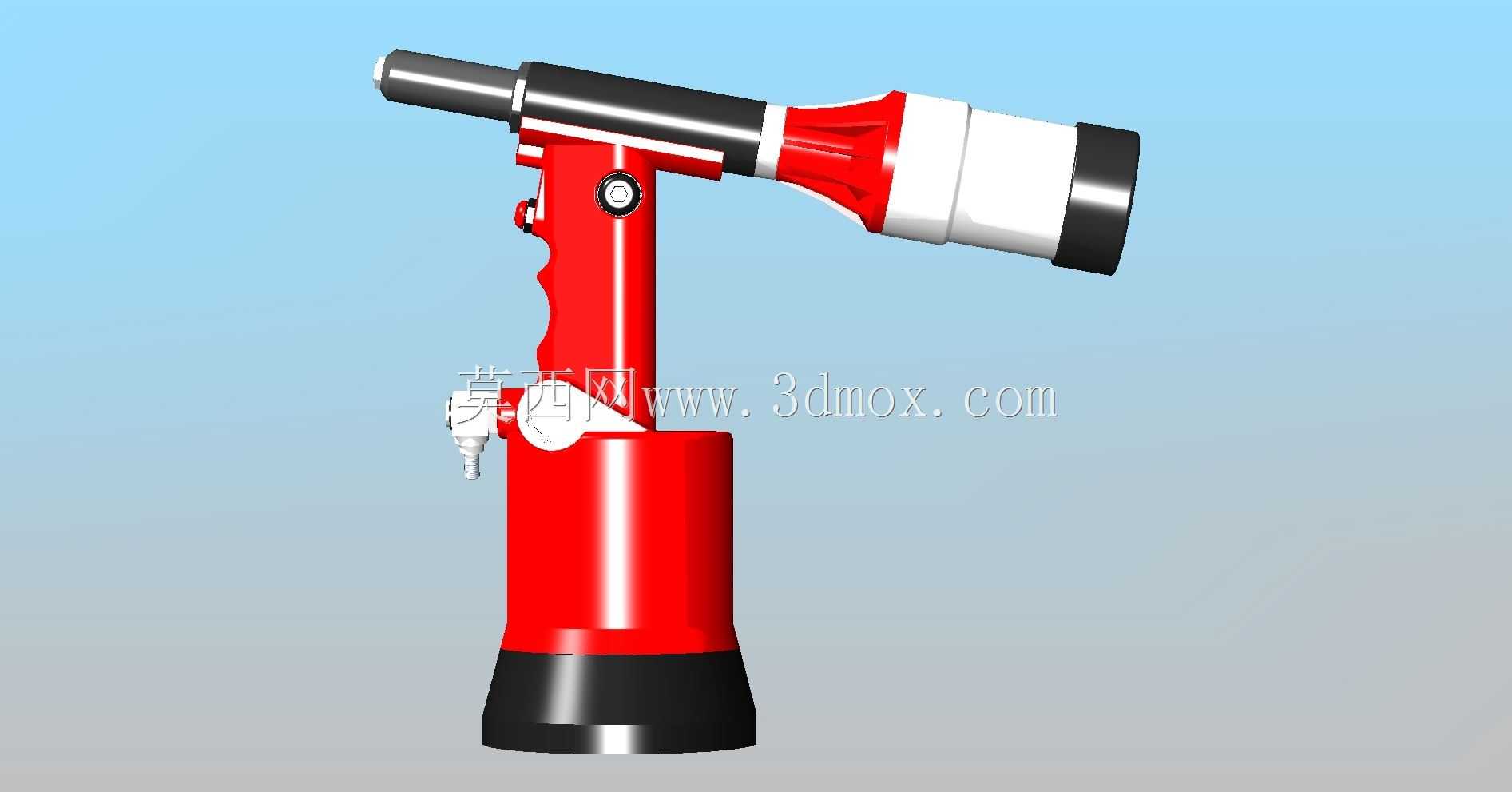

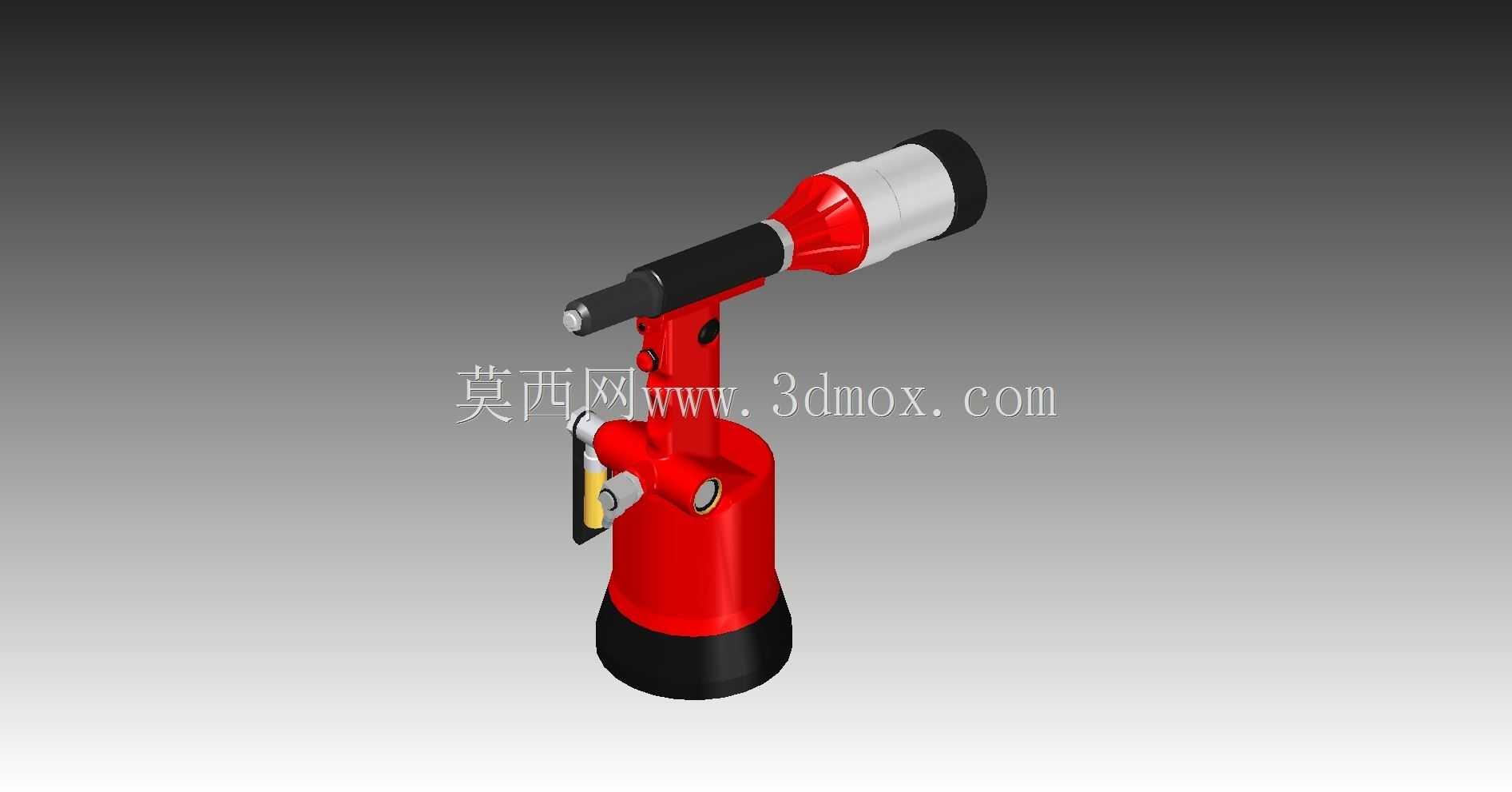

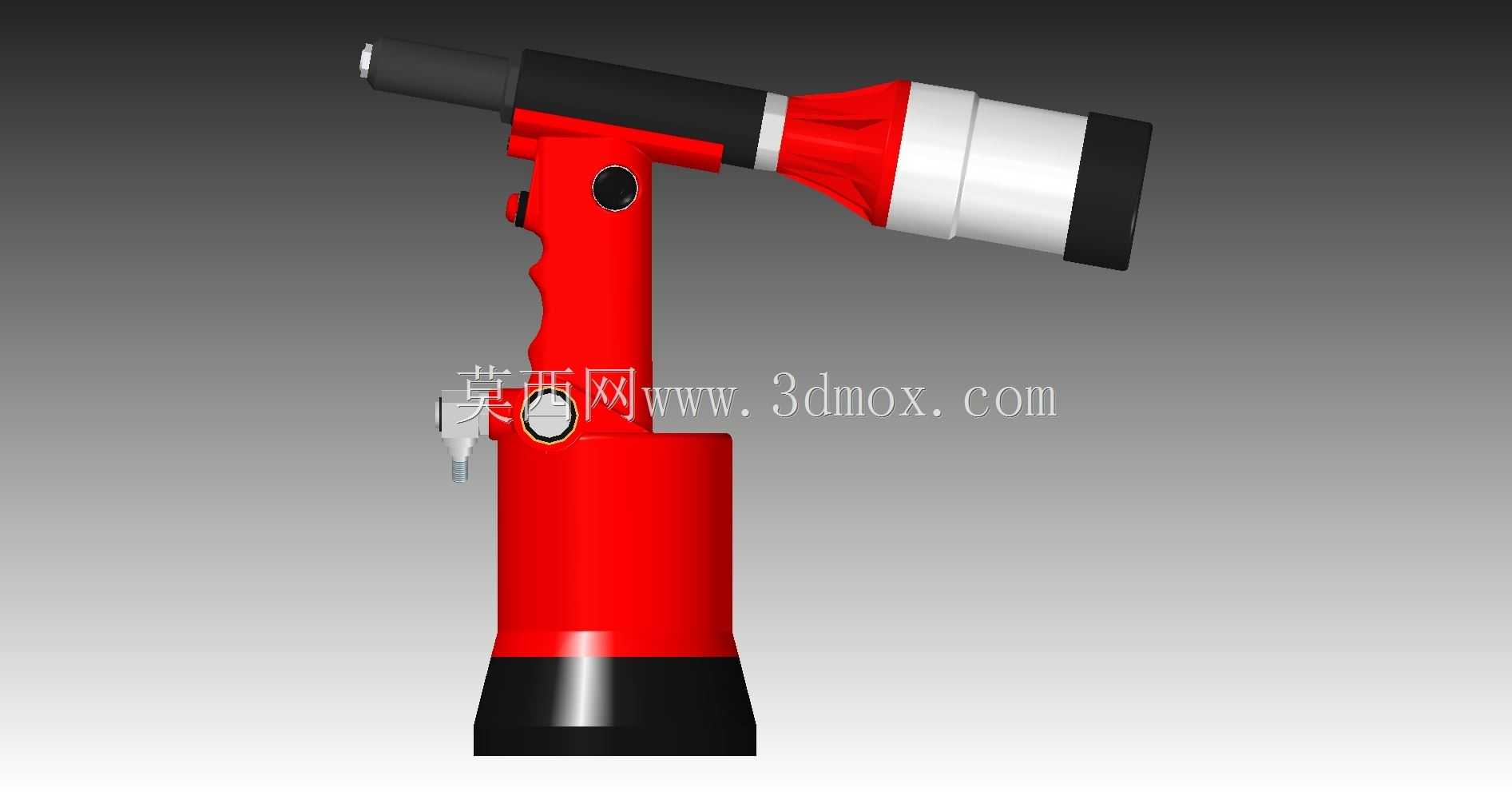

这款气动铆钉枪的三维结构设计，完全围绕车间一线铆接作业的实际操作需求展开，在结构布局阶段就充分考虑了手持作业的受力平衡，将气动动力核心的缸体部分布置在设备下部，既可以借助缸体自身重量平衡上部枪头的力矩，也能让操作人员长时间握持时手腕受力更均匀，减少连续作业带来的疲劳感。在实际工业生产场景中，这类气动铆接工具广泛覆盖钣金加工、机箱机柜组装、铝合金型材连接、汽车零部件装配、五金制品加工等多个领域，能够完成抽芯铆钉的快速拉铆紧固作业，相比手动铆接工具，作业效率可提升数倍，且铆接成型的一致性更好，能有效避免手动施力不均导致的铆钉歪斜、铆接不牢等质量问题。从功能结构设计来看，枪头部分设置了可快速更换的铆钉导嘴结构，能够适配不同规格直径的抽芯铆钉，不需要额外复杂工具就能完成导嘴切换，适配现场多规格铆接的作业需求；扳机区域做了贴合手指弧度的轮廓设计，按压行程经过反复校核，既保证触发动力输出的响应速度，也能避免误触触发的安全隐患；手柄部分的防滑包覆结构，在三维建模阶段就做了表面纹理的细节还原，兼顾握持摩擦力与握持舒适度，即使手上沾有少量油污也能稳定持握。在设计思路上，整个结构优先保证动力传递路径的同轴度，从枪头的铆钉夹持爪到内部的拉铆活塞杆，再到下部气动活塞的运动轴线，全部做了同轴度约束，减少动力传递过程中的侧向分力，既可以降低零部件磨损，也能保证拉铆力的稳定输出，避免出现铆钉拉断力不足或者芯杆卡滞的问题。外形尺寸方面，整体结构的外轮廓完全按照人体工程学持握范围设定，枪身主体最大直径控制在单手握持可完全包覆的范围内，枪头伸出长度经过校核，能够伸入常规机箱类产品的内部铆接位置，不会因为枪头过长导致操作灵活性下降，也不会因为长度不足无法到达深腔位置的铆接点；安装边界上，所有外接气路的接口位置设置在枪身尾部下方，接通气源后气管不会干扰手持操作的动作范围，枪身侧面的功能切换按键做了凹陷式设计，避免作业过程中误碰调整工作模式，底部的缸体端盖做了平面结构设计，临时放置时可以稳定直立在工作台面上，不会随意滚动掉落。整个三维结构对内部的密封件安装槽、夹持爪复位弹簧、气路换向阀等细小零部件都做了完整还原，能够直接用于结构干涉校验、作业模拟演示以及后续的零部件加工参考。
