勃朗宁M1919A4机枪枪管散热护套结构

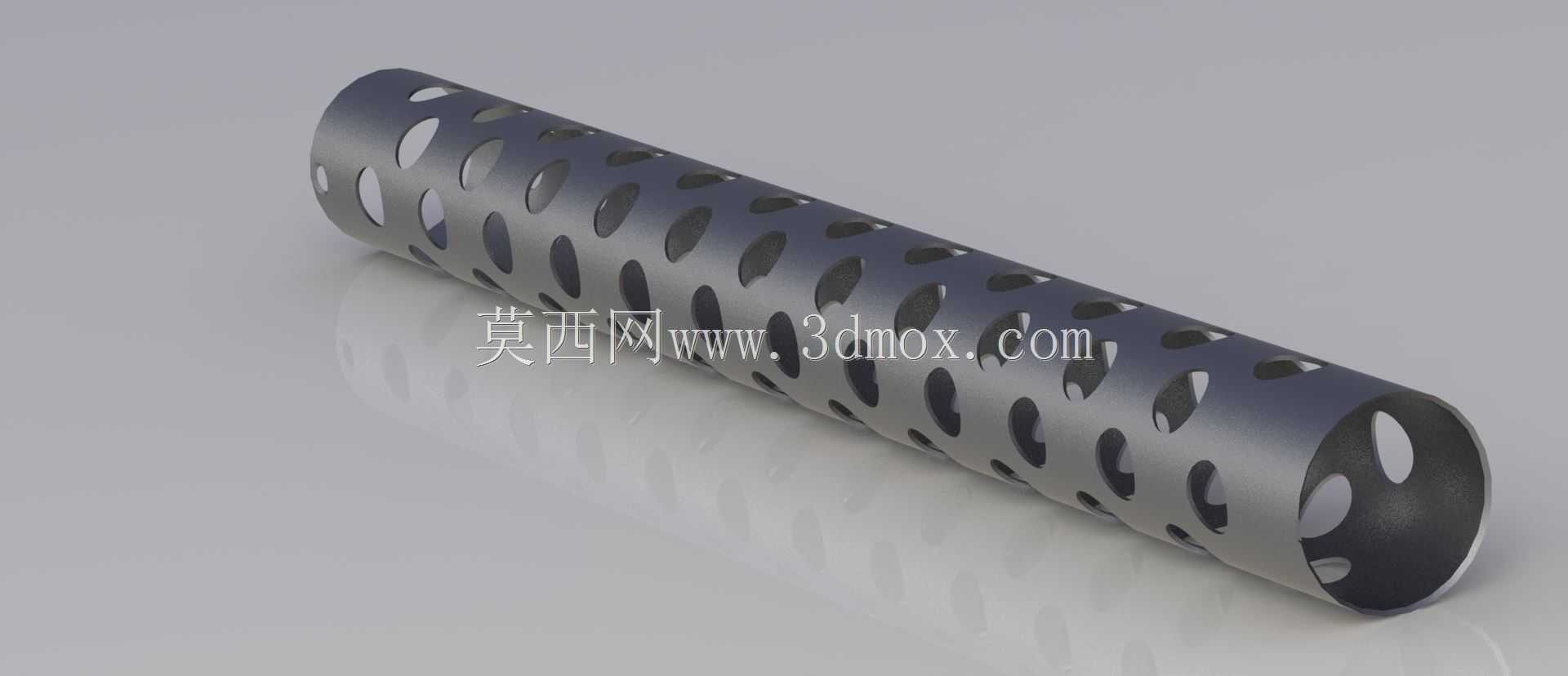

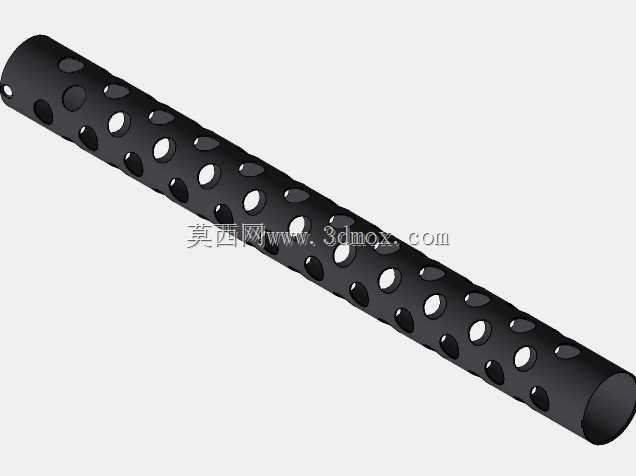

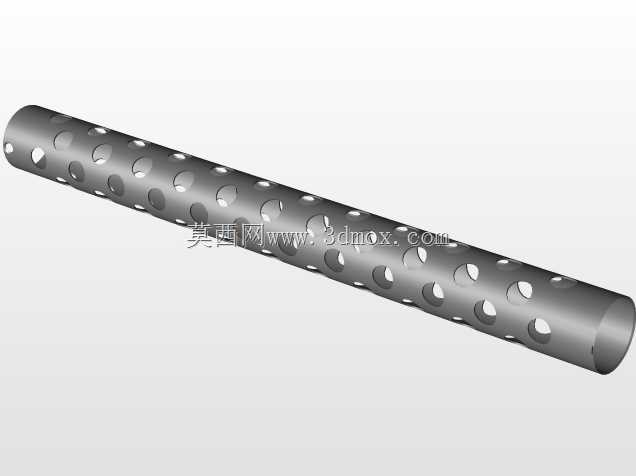

这款枪管护套是勃朗宁M1919A4中型机枪的核心配套部件，主要承担连续射击过程中的枪管散热、结构防护与握持隔离功能，在班组支援火力的持续作战场景中，直接决定了枪械长时间全自动射击的可靠性与操作安全性。从实际使用场景来看，该部件装配于机枪枪管外部，在持续连发射击时，枪管温度会在短时间内攀升至数百摄氏度，护套表面规则排布的椭圆形通孔，是经过散热效率验证的结构设计：一方面通过通孔形成贯通的空气对流通道，让枪管表面的高温能够快速随气流散出，避免枪管因过热出现膛线磨损、弹道偏移甚至形变故障；另一方面，护套与枪管之间预留的均匀装配间隙，能够避免护套直接贴合高温枪管，既减少了热量向枪身其他部件传导，也能在射手需要转移阵地、临时调整枪位时，避免直接接触高温枪管造成烫伤。从设计思路来看，该护套采用薄壁圆筒式主体结构，整体同轴度要求严格，内孔尺寸与枪管外径的配合公差控制在合理区间，既保证装配后不会出现径向晃动，也预留了枪管受热膨胀的余量，避免高温下出现卡滞无法拆解的问题。表面的椭圆散热孔采用交错排布方式，在最大化开孔面积提升散热效率的同时，通过孔位的错位布局保证了筒体的结构强度，不会因为开孔过多导致护套在磕碰、受力时出现变形，毕竟野战环境下枪械的磕碰、剐蹭十分常见，结构冗余度是军用配件必须考虑的设计要点。从安装边界来看，护套两端设置有定位止口，分别与枪管节套、枪口装置的配合位对齐，通过配套的固定销完成轴向定位，装配后不会随射击振动出现轴向窜动，整体长度完全覆盖枪管的主要发热段，不会出现散热盲区。筒体壁厚经过反复验证，在保证结构强度的前提下尽可能控制重量，避免额外增加全枪的负重，适配步兵携行、车载架设等多种使用场景的重量要求。对于枪械结构设计、军工零部件建模的从业者来说，该结构的孔位排布逻辑、薄壁筒体的强度校核思路、公差配合的选取方式，都具备实际的参考价值，能够直观理解军用枪械配件在散热、强度、重量三者之间的平衡设计逻辑。
